Den här artikeln ger en allmän översikt över alla aspekter av gränssnittet för Elgato Game Capture HD 3.1-programvaran.

Detta är från Windows-versionen av applikationen.

Gränssnittet är endast något förändrat kosmetiskt från version 1.0 eller version 2.0 av programvaran, men den här artikeln förutsätter att du inte är bekant med dessa tidigare versioner.

Innehållsförteckning

Programvarusektioner
Inspelningssektion
Redigeringssektion

Inspelningssektion

Inspelningssektion - Videoförhandsvisning
Inspelningssektion - Kontrollfält
Inspelningssektion - Enhet
Inspelningssektion - Live-strömning
Inspelningssektion - Spelljud
Inspelningssektion - Live-kommentar
Inspelningssektion - Etiketter

Redigeringssektion

Redigeringssektion - Videoförhandsvisning
Redigeringssektion - Redigerings- och uppspelningskontroller
Redigeringssektion - Delning av inspelningar

Inställningar

Inställningar - Inspelning
Inställningar - Bild
Inställningar - Ljud
Inställningar - Profiler
Inställningar - Avancerat

Preferenser

Preferenser - Inspelning
Preferenser - Delning

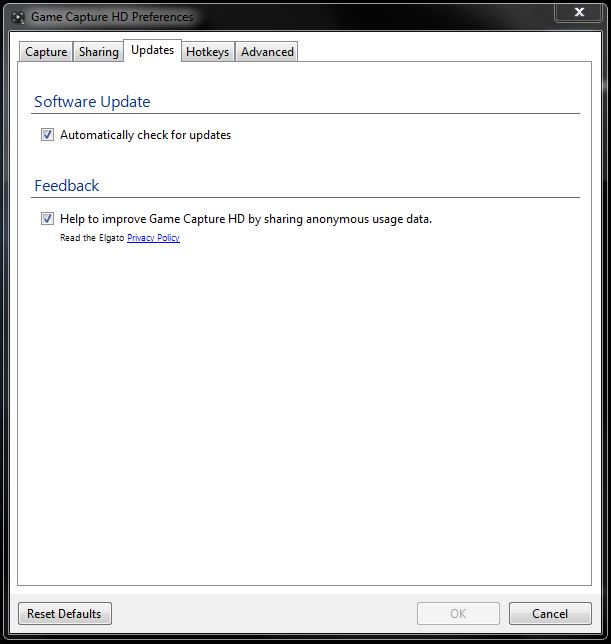

Preferenser - Uppdateringar

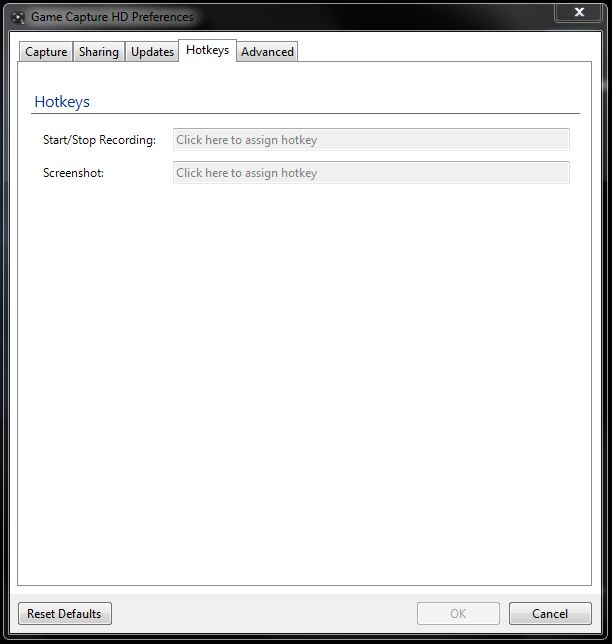

Preferenser - Snabbtangenter
Preferenser - Avancerat

Programvarusektioner

Elgato Game Capture HD 3.1-programvaran har 4 huvudsektioner:

1) Inspelningssektion
2) Redigeringssektion
3) Inställningar
4) Preferenser

Varje sektion kommer att diskuteras mer ingående i denna artikel.

Inspelningssektion

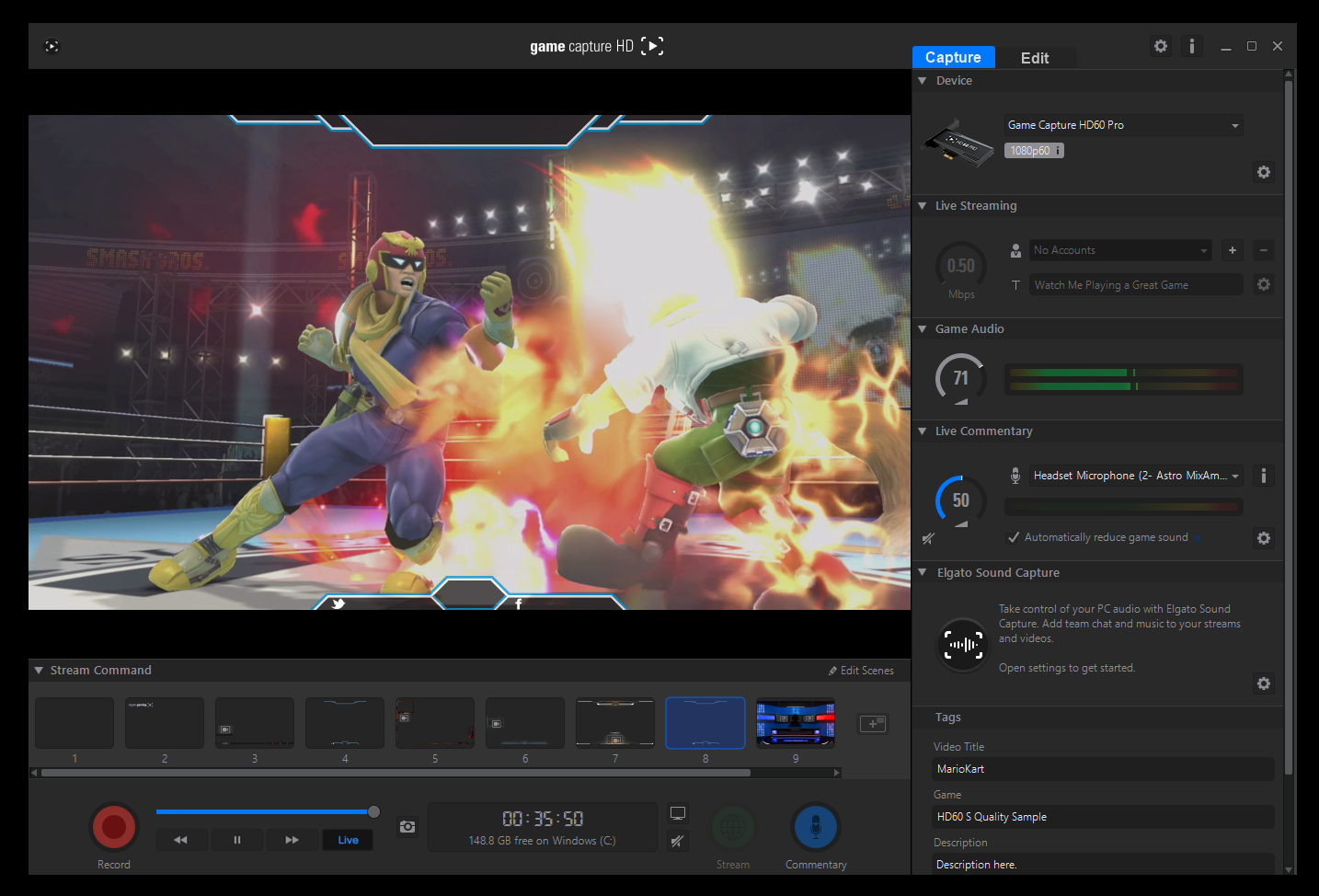

Här är en skärmbild av Inspelningssektionen:

Inspelningssektionenav programvaran är uppdelad i tre huvudområden:

1) Ett område som förhandsgranskar inkommande video

2) Ett område som låter dig starta Inspelning, Strömningeller använda Live-kommentar, samt initiera Flashback-inspelning.

3) Ett område som låter dig justera inställningarna för Live-strömning, Spelljud, Live-kommentar, samt lägga till Etiketterför varje inspelning. Det finns också en Ljudinspelningssektion, som behandlas mer ingående i en separat artikel.

4) Ett valfritt område som har kontroller relaterade till Stream Command- en funktion som låter dig placera grafiska överlägg på videon, som en webkamera. Stream Commandbehandlas mer ingående i en separat artikel.

Redigeringssektion

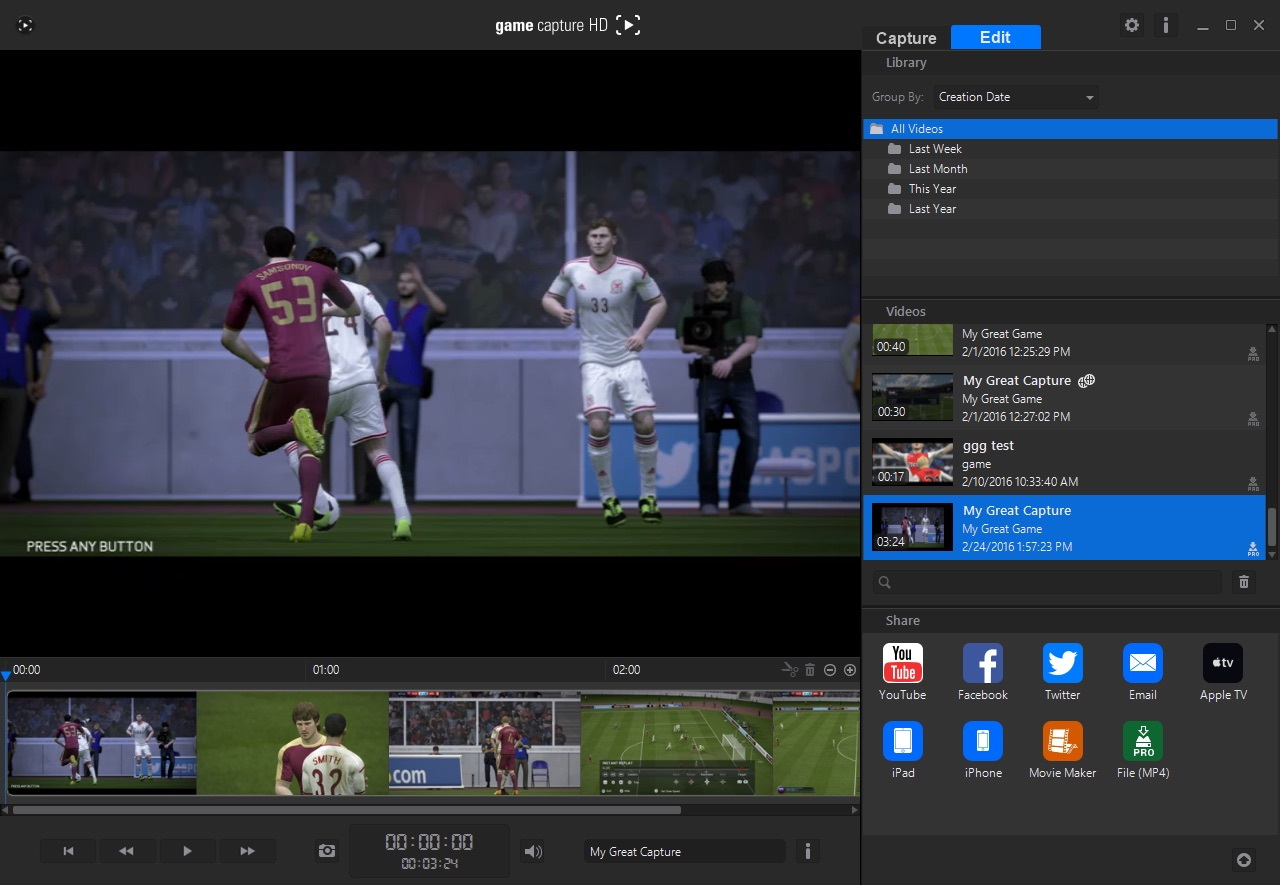

Här är en skärmbild av Redigerings­sektionen:

Redigerings­sektionenav programvaran är uppdelad i tre huvudområden:

1) Ett område som visar en för närvarande vald Inspelning.

2) Ett område som låter dig redigera den Inspelningen, tillsammans med att spela upp den eller justera dess Etiketter.

3) Ett område som låter dig navigera genom dina inspelningar, samt Dela (Exportera)dem för användning i andra tjänster och applikationer, som YouTube, Facebookeller Movie Maker.

Inspelningssektion - Videoförhandsvisning

Fönstret Videoförhandsvisningvisar den exakta bilden som kommer att strömmas eller inspelas.

Beroende på din Elgato Gaming-produkt kan videon du ser i programvaran vara försenad från live med ett par millisekunder (Elgato Game Capture HD60 Proeller Elgato Game Capture HD60 S), till några sekunder (Elgato Game Capture HD).

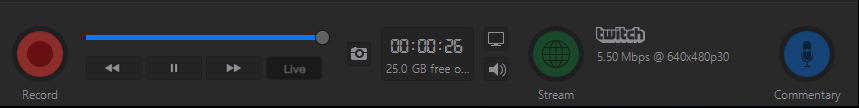

Inspelningssektion - Kontrollfält

Kontrollfältetär kanske den viktigaste delen av Elgato Game Capture HD-programvaran.

• Tryck på den röda knappen för att starta och stoppa Inspelning. Om du spelar in, kommer knappen Inspelningatt glöda rött.

• Tryck på den gröna knappen för att starta och stoppa Live-strömning. Om du strömmar live, kommer knappen Strömningatt glöda grönt.

• Tryck på den blå knappen för att starta och stoppa Live-kommentar. Om du använder Live-kommentar, kommer knappen Kommentaratt glöda blått.

• Om du vill spola tillbaka videon, flytta den blå stapeln åt vänster.

• Om du vill initiera Flashback-inspelning, flytta den blå stapeln åt vänster tills du kommer till punkten där du vill börja, och tryck sedan på den röda knappen för att starta Inspelningen.

Kontrollfältethar också några knappar som låter dig:

• Ta en Skärmbild

• Inaktivera fönstret Videoförhandsvisning- du kommer inte att se videon i programvaran, men din inspelning kommer fortfarande att ha video.

• Stäng av Ljudförhandsvisningen- du kommer inte att höra ljud från din dator, men din inspelning kommer fortfarande att ha ljud.

Inspelningssektion - Enhet

Om du har en Elgato Gaming-enhet ansluten till din dator, antingen via USB eller PCIe, kommer den att visas i Enhet-sektionen.

Ikonen som ser ut som ett kugghjul, i det nedre högra hörnet av detta fönster, öppnar Inställningarnaför den enheten. De olika tillgängliga Inställningarnabehandlas senare i denna artikel.

Inspelningssektion - Live-strömning

Elgato Game Capture HDkan användas för att strömma video till olika tjänster.

När du först startar programvaran har Live-strömningenännu inte konfigurerats.

Du måste använda knappen "+" för att lägga till en tjänst:

Twitch
YouTube
Ustream
DailyMotion
RTMP

Du väljer sedan uppladdningshastigheten i Mbit/s. I vissa fall, som för Twitch, väljer du också en närliggande server.

För att slå på Live-strömningenanvänder du den gröna knappen Strömninglängst ned i fönstret.

Live-strömningbehandlas mer ingående i denna artikel.

Inspelningssektion - Spelljud

När ljud fångas in av din Elgato Gaming-enhet, animeras färgglada staplar i Spelljud-sektionen, vilket representerar de övergripande volymnivåerna för varje kanal.

Du kan välja volymen, från 0-100, genom att använda den cirkulära kontrollen på vänster sida av sektionen.

Inspelningssektion - Live-kommentar

Sektionen Live-kommentarlåter dig automatiskt välja mellan alla mikrofoner eller headset som är anslutna till eller inbyggda i din dator.

När Live-kommentarär aktiverad, allt du säger kommer automatiskt att infogas i det gameplay som inspelas.

Om du gör en inspelning, kommer den Live-kommentarenatt finnas i ditt gameplay, blandad med det andra ljudet.

Om du använder Live-strömning, kommer din Live-kommentaratt skickas tillsammans med resten av videon och ljudet, så vem som helst som besöker din ström kan höra dig tala medan du spelar.

Du kan välja volymen på din röst, från 0-100, genom att använda den cirkulära kontrollen på vänster sida av sektionen.

För att slå på Live-kommentarenanvänder du den blå knappen Kommentarlängst ned i fönstret.

Live-kommentarbehandlas mer ingående i denna artikel.



Inställningar för live-kommentar



Ikonen som ser ut som ett kugghjul, i det nedre högra hörnet av detta fönster, öppnar Inställningarna för live-kommentar.

Skjutreglaget Tröskellåter dig ställa in vilken ljudnivå din röst ska nå innan Automatisk minskning av spelljudaktiveras.

Skjutreglaget Dämpinglåter dig ställa in hur mycket du ska Automatiskt minska spelljudetnär du talar.

Spelljudet reduceras med det belopp som är inställt i Dämpingom mikrofonljudet når den nivå som är inställd i Tröskel.

Inspelningssektion - Etiketter

Sektionen Etiketteri Elgato Game Capture HDhar fält där du kan ange Titel, Spel, Beskrivningoch Etiketterför din Inspelning.

Dessa Etiketterkommer att associeras med varje Inspelning, och kommer också att vara tillgängliga för alla strömmar eller YouTube-uppladdningar.

Redigeringssektion - Videoförhandsvisning

Fönstret Videoförhandsvisningi sektionen Redigeringvisar den exakta videon du spelade in.

Det kommer att visa vilken inspelning du än har valt i sektionen Bibliotek, som är till höger om fönstret Videoförhandsvisning.

Ditt Bibliotekkan grupperas efter information du har använt för att beskriva dina videor, inklusive:

Speltitel
Spelnivå
Skapandedatum
Etiketter
Delad

Redigeringssektion - Redigerings- och uppspelningskontroller

För att redigera en Elgato Game Capture HDvideo:

1) Välj Editläge

2) Välj Groupi ditt Librarysom innehåller videon

3) Under Videosavsnittet markerar du din video

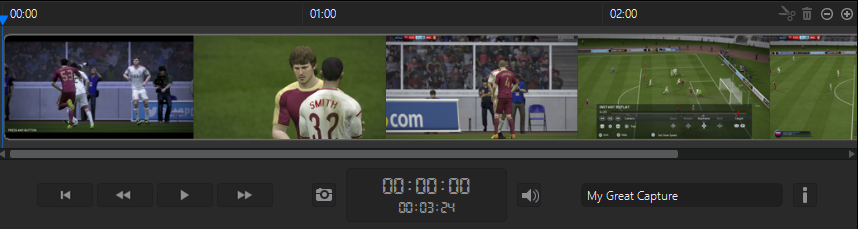

Editor Controls



1) Timeline- Detta inkluderar det svarta fältet som visar var du befinner dig i videon, i minuter och sekunder, samt miniatyrbilderna av videon.

2) Playhead- Den vertikala, tunna, blå linjen som anger vilken del av videon som för närvarande visas. Playheadkommer att röra sig när videon fortskrider, och du kan också flytta Playheadmanuellt för att snabbt komma till en exakt del. Du kan också klicka på toppen av Timelineför att snabbt hoppa till den platsen.

3) Zoom - De runda knapparna med ett "+" eller "-" tecken kan användas för att visa fler eller färre miniatyrbilder. Ju fler miniatyrbilder du kan se, desto lättare blir det att välja en exakt del av videon. Ju färre miniatyrbilder du kan se, desto lättare blir det att visa mer av Timelinepå en gång.

4) Segment- Varje video börjar med endast ett Segment. Om du delar videon i flera delar kan varje del av Segment behandlas oberoende. Du kan ändra storlek på, flytta och ta bort ett Segment. Slutet av ett Segmenthar avrundade hörn.

5) Selection- Varje del av Timelinesom är markerad med ljusblått är en Selection. Klicka på ett Segmentav videon för att göra det till en Selection.

6) Tag Editor- Den här knappen ser ut som en liten bokstav "i" och öppnar ett fönster där du kan lägga till eller justera Tagsför den aktuella videon.

7) Go To Beginning- Den här knappen flyttar omedelbar playhead till början av videon.

8) Fast Rewind- Den här knappen spelar videon baklänges med hög hastighet.

9) Play- Den här knappen spelar videon med normal hastighet.

10) Fast Forward- Den här knappen spelar videon framåt med hög hastighet.

11) Current Time- Den här displayen visar den aktuella positionen i videon, i minuter och sekunder.

12) Mute- Den här knappen slår på och av ljuduppspelningen. Den tar inte bort något ljud från videon permanent.

13) Split Segment At Playhead- Den här knappen ser ut som ett par sax och delar ett segment i två delar, utgående från den aktuella Playheadplatsen.

14) Delete- Den här knappen ser ut som en skräpkorg och tar bort det för närvarande valda Segment. Om du använder Deleteknappen av misstag har du möjligheten att använda Undokommandot för att återställa det saknade Segment. Du kan också använda Revert to Originalkommandot för att ändra videon tillbaka till dess ursprungliga form.



Resize Segment



Om du tar tag i någon av ändarna på ett videosegment kan du ändra dess storlek till en mindre längd.

Detta skulle vara det mest direkta sättet att ta bort innehål från din video.

Videon är dock inte borta ännu - du kan alltid ändra storlek på segmentet tillbaka till dess ursprungliga längd.

När du Sharevideo som har förminskade segment kommer det saknade (icke-synliga) innehållet inte att delas.



Split Segment at Playhead



För att dela ett videosegment i två mindre segment kan du använda Split Segment At Playheadkommandot.

1) Flytta playhead till den punkt där du vill att delningen ska ske.

2) Använd knappen med en ikon på ett par sax för att dela den.



Move Segment



För att flytta ett videosegment måste du först ha två eller flera videosegment.

Klicka sedan på och håll på ett segment i några sekunder tills din markör blir en hand.

Medan du håller segmentet flyttar du det till vänster eller höger på din tidslinje tills det snäpps på plats i sin nya position.



New Video from Timeline Selection



Om du vill spara ett visst urval av en inspelning klickar du först på det tills det blir blått.

Högerklicka sedan på det och välj New Video from Timeline Selection.

Ett nytt klipp skapas i ditt Elgato Game Capture HDbibliotek, som du sedan kan spara separat eller dela till YouTubeeller andra källor.

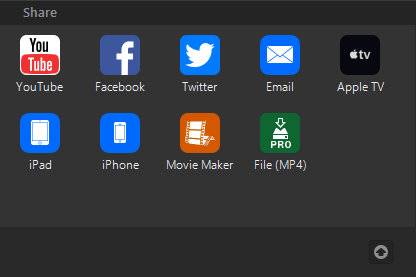

Edit Section - Sharing of Recordings

Du kan Sharedina Recordingstill olika format, inklusive:

YouTube
Facebook
Twitter
Email
Apple TV
iPad
iPhone
Movie Maker
File (MP4)

1) Välj Editläge

2) Välj Groupi ditt Librarysom innehåller videon

3) Under Videosavsnittet markerar du din video

4) Under Shareavsnittet väljer du det format du vill ha.

5) Din video kommer att kodas och sedan skickas till din Videomapp.

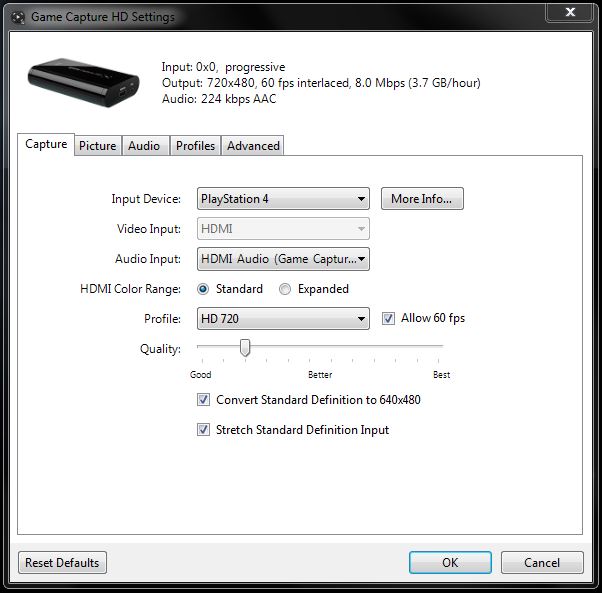

Settings - Capture

Ikonen som ser ut som ett kugghjul i det nedre högra hörnet av Deviceavsnittet öppnar Settingsfönstret.

Capture Settingslåter dig justera ett antal viktiga inställningar:

1) Input Device- De tillgängliga Input Devicealternativen varierar beroende på vilken Elgato Gaming enhet du har, men alternativen inkluderar Xbox One, Xbox 360, PlayStation 4, PlayStation 3, iPad, iPhone/iPod touch, Wii Uoch Other.

2) Video Input- De tillgängliga Video Inputalternativen varierar beroende på vilken Elgato Gaming enhet du har, men alternativen inkluderar HDMI, Composite, S-Videooch Component.

3) Audio Input- De tillgängliga Video Inputalternativen varierar beroende på vilken Elgato Gaming enhet du har, men alternativen inkluderar HDMI Audiooch Analog Audio(för USB-enheter) eller Line in Audio(för PCIe-enheter).

4) HDMI Color Range- Det finns två HDMI Color Range alternativ, Standardoch Expanded.

5) Profile- Om du vill spela in med en annan upplösning än den ursprungliga videon kan du justera Profile. Det finns 4 Profilealternativ:

Mobile - 480x360
Standard - 640x480
HD 720 - 1280x720
HD 1080 - 1920x1080

6) Allow 60 fps- Om du väljer det här alternativet försöker Elgato Game Capture HDmatcha den ursprungliga bildfrekvensen för videon. Elgato Game Capture HDär begränsad på det här området - 1080p video kommer alltid att vara 30 fps.

7) Quality- När du ändrar Qualityändras också mängden diskutrymme som behövs per inspelningstimme. Kvalitet mäts i Mbps (Megabit per sekund) och varje Elgato Gaming enhet har ett annat maximalt Mbps värde.

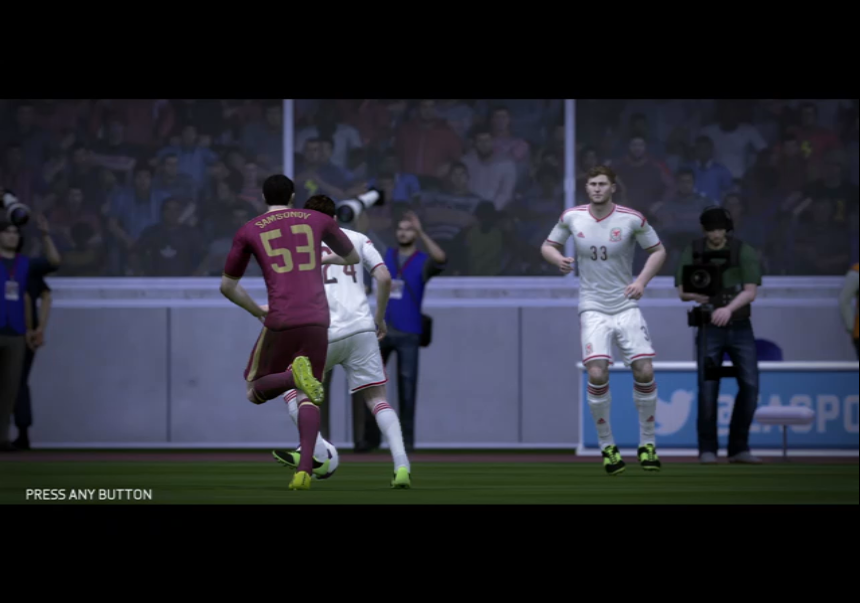

8) Convert Standard Definition to 640x480-

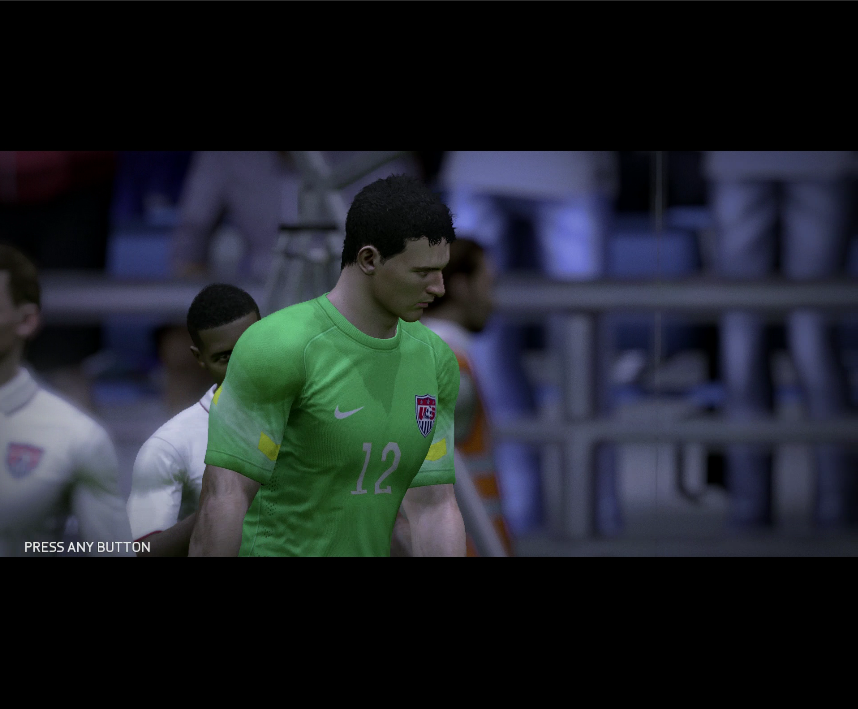

9) Stretch Standard Definition Input- Om du väljer Stretch Standard Definition Inputvisas anamorfisk video som 16:9istället för 4:3. Detta kan vara användbart när man tittar på vissa DVD:er.

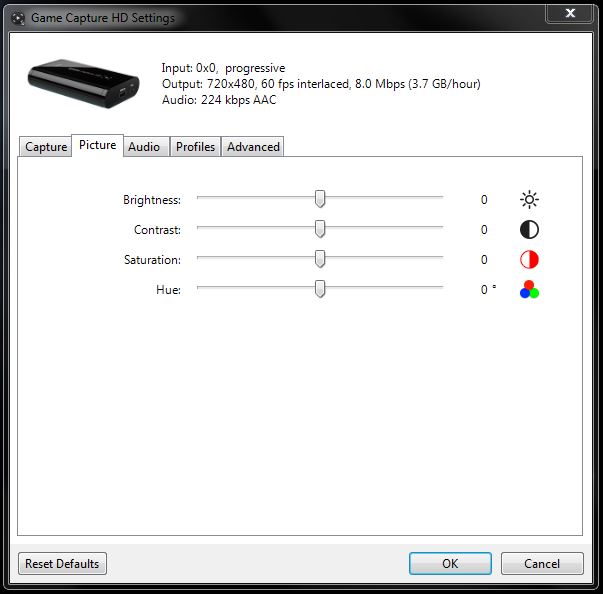

Settings - Picture

Ikonen som ser ut som ett kugghjul i det nedre högra hörnet av Deviceavsnittet öppnar Settingsfönstret.

Under Pictureanvänder du skjutreglagen för att ändra Brightness, Contrast, Saturationoch Hue.

Om du inte gillar de ändringar du gjorde kan du använda Reset Defaultsknappen i det nedre vänstra hörnet av fönstret.

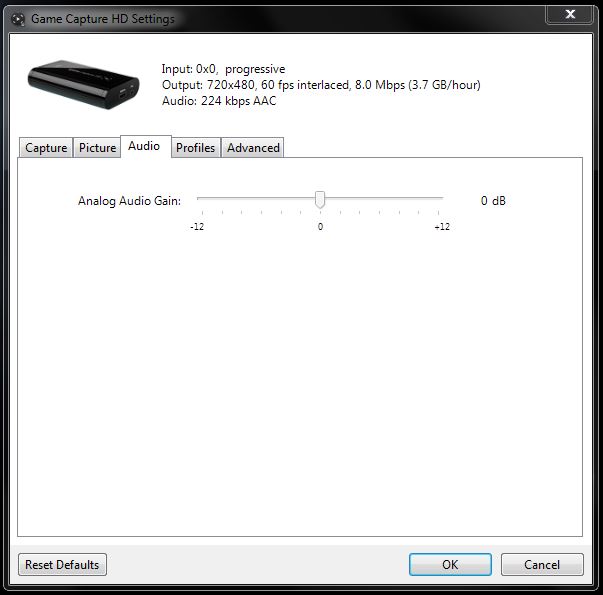

Settings - Audio

Ikonen som ser ut som ett kugghjul i det nedre högra hörnet av Deviceavsnittet öppnar Settingsfönstret.

Under Audioanvänder du skjutreglaget för att ändra Analog Audioförstärkningen från -12till +12 dB.

Den här kontrollen påverkar inte digitalt ljud, till exempel från en HDMIanslutning.

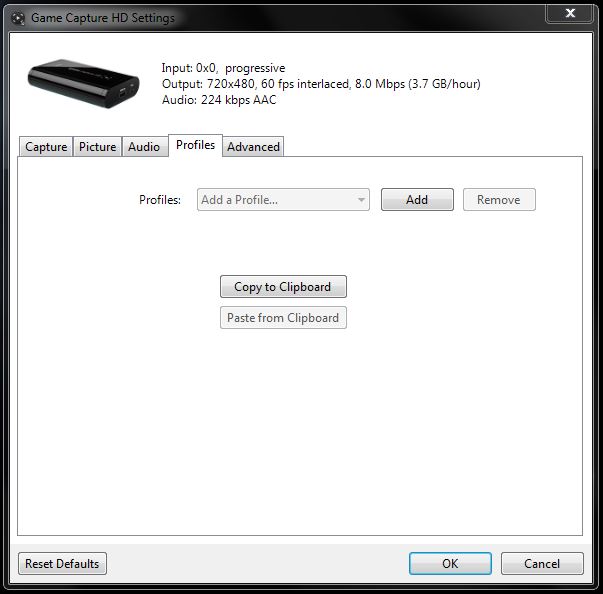

Settings - Profiles

Ikonen som ser ut som ett kugghjul i det nedre högra hörnet av Deviceavsnittet öppnar Settingsfönstret.

Så här delar du din bildsinställningsprofil med Windows:

1) Med Elgato Game Capture HDansluten startar du programvaran och öppnar Game Capture HD Settingsfönstret.

2) Ändra Brightness, Contrast, Saturation, Hue,eller Qualityskjutreglagen efter behov.

3) När du är klar med dina ändringar klickar du på fliken "Profiles".

4) Klicka på knappen "+"för att skapa en profil baserad på dina nya inställningar.

5) Namnge din nya profil och klicka på knappen "Add". Din anpassade profil har nu lagts till och en anpassad URLför profilen visas nedan.

6) För att Sharedin nya profil klickar du på knappen "Copy from Clipboard". Du är nu redo att klistra in Clipboardinnehållet i ett email, Twittereller Facebookmeddelande.

7) För att Importen delad profil öppnar du meddelandet du mottog och markerar och kopierar sedan URLför den delade profilen till Clipboard.

Återgå till Game Capture HD Settingsfönstret, klicka på fliken "Profiles"och klicka på knappen "Paste from Clipboard".

Grattis, du har nu importerat en delad profil!

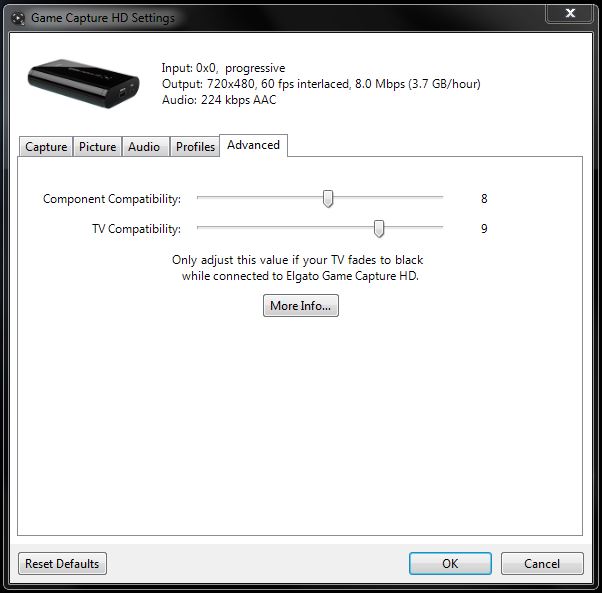

Settings - Advanced

Ikonen som ser ut som ett kugghjul i det nedre högra hörnet av Deviceavsnittet öppnar Settingsfönstret.

Advanced Settingsfönstret för Windowserbjuder två huvudalternativ:


1) Component Compatibility- Justera detta skjutreglage om din Componentvideoanslutning, till exempel från en PlayStation 3, ibland blinkar svart eller är ofullständig.

2) TV Compatibility- Justera detta skjutreglage om du använder 1080poch din HDMIeller Componentvideoanslutning till TV:n eller monitorn du använder för spel ibland blir svart eller visar konstiga färger eller störningsmönster. I det här fallet kommer den infångade bilden att se bra ut.


För att använda dessa skjutreglage flyttar du dem ett steg i taget. Testa sedan videoannslutningen igen i 10-15 minuter för att se om problemet försvinner.

Allra flesta TV:ar och skärmar behöver inte justeras på det här sättet, men om dina gör det kommer det "korrekta" numret på skjutreglaget att variera beroende på vilken TV eller skärm du använder.

Om du gör ett felaktigt val med Component Compatibilityoch TV Compabilityskjutreglagen kan du alltid gå tillbaka till de ursprungliga inställningarna med hjälp av Reset Defaultsknappen.

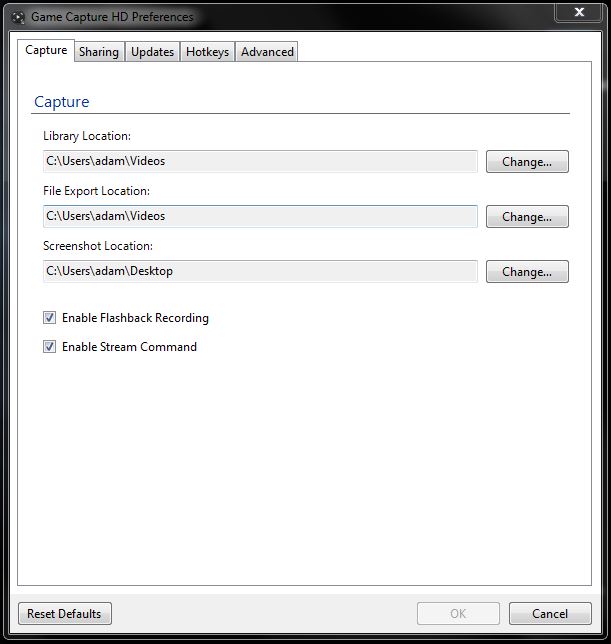

Preferences - Capture

Ikonen som ser ut som ett kugghjul i det övre högra hörnet av Elgato Game Capture HDapplikationsfönstret öppnar Preferencesfönstret.

Inställningar för inspelninglåter dig justera ett antal viktiga inställningar:

1) Biblioteksplats- Det är här din EGC_Library-mapp kommer att lagras. EGC_Libraryinnehåller alla dina inspelningar. Standardplatsen är i din Videor-mapp.

2) Platsen för filexport- Det är här filer som du Delar/Exporterarkommer att lagras. Standardplatsen är i din Videor-mapp.

3) Platsen för skärmbilder- Det är här alla Skärmbilderdu tar kommer att lagras. Standardplatsen är på ditt Skrivbord.

4) Aktivera Flashback Recording- Elgato Game Capture HDhar en videobuffert som kontinuerligt spelar in video medan du spelar ditt spel. Du kan manipulera denna buffert hur mycket du vill - spola tillbaka, pausa eller snabbspolning framåt. Du kan också använda Flashback Recordingför att spola tillbaka inkommande video till där du vill börja spela in, och sedan trycka på knappen Spela in. Elgato Game Capture HDkommer att börja spela in från den punkten, även om det var för en timme sedan.

5) Aktivera Stream Command- Stream Commandlägger till möjligheten att överlagra webbkameravideo och statiska grafik på ditt spel medan du streamar. Stream Commandtäcks mer djupgående i en separat artikel.

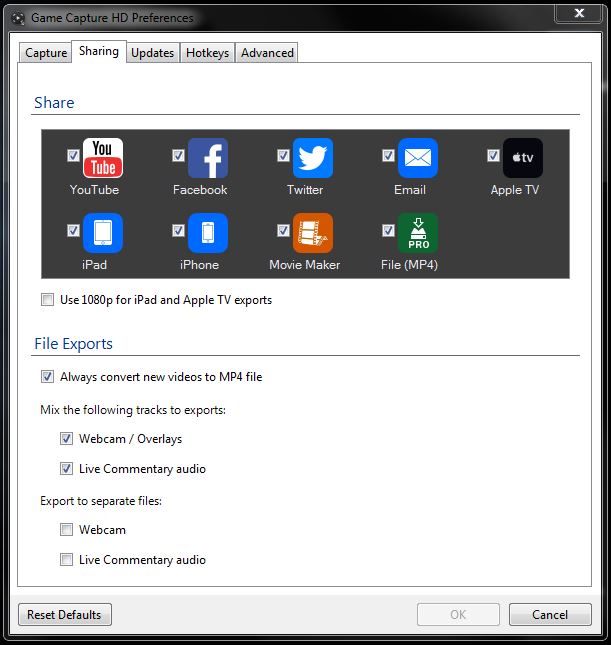

Inställningar - Delning

Ikonen som ser ut som ett kugghjul i det övre högra hörnet av Elgato Game Capture HDprogramfönstret öppnar Inställningar-fönstret.

Inställningar för delninglåter dig justera ett antal viktiga inställningar:

1) Delningsdestinationer- Du kan välja vilka Destinationersom ska visas i programvaran för att Delafärdiga inspelningar till, inklusive YouTube, Facebook, Twitter, E-post, Apple TV, iPad, iPhone, Movie Makeroch en standard Fil (MP4).

2) Använd 1080p för iPad och Apple TV-exporter- Detta säkerställer att alla exporter förblir 1920 x 1080 för maximal kompatibilitet med iPadeller Apple TV.

3) Konvertera alltid nya videor till MP4-fil- Innehållet i din EGC_Library-mapp lagras i ett Transport Stream-format och är inte avsett att manipuleras direkt. Du kan därför ställa in alla dina färdiga inspelningar för att automatiskt exporteras som en separat H.264 med ett .mp4-tillägg. Du har två kopior av din inspelning - den råa, ursprungliga inspelningen som Elgato Game Capture HDanvänder, och en .mp4-kopia som du kan använda efter behov.

4) Blanda följande spår till exporter > Webbkamera / Överläggningar- Om du använder Stream Commandför att lägga till en Webbkamerabild eller andra Överläggningar, har du möjlighet att antingen behålla dessa element i dina exporter eller lämna dem utanför. Om denna inställning är aktiverad kommer du att ha din Webbkameraoch Överläggningar i alla dina exporter.

5) Blanda följande spår till exporter > Live-kommentarljud- Om du använder Live-kommentarför att lägga till din röst till dina inspelningar, har du möjlighet att antingen behålla ditt Live-kommentarspåri dina exporter eller exkludera det. Om denna inställning är aktiverad kommer du att ha din Live-kommentari alla dina exporter.

6) Exportera till separata filer > Webbkamera- Om du använder Stream Commandför att lägga till en Webbkamerabild, har du möjlighet att begära en separat kopia av din Webbkameravideo. Om denna inställning är aktiverad kommer du att få en separat fil som innehåller en fullupplöst kopia av din Webbkameravideo.

7) Exportera till separata filer > Live-kommentarljud- Om du använder Live-kommentarför att lägga till din röst till dina inspelningar, har du möjlighet att begära en separat kopia av ditt Live-kommentarspår. Om denna inställning är aktiverad kommer du att få en separat fil som innehåller en fullständig kopia av ditt Live-kommentarspår.

Inställningar - Uppdateringar

Ikonen som ser ut som ett kugghjul i det övre högra hörnet av Elgato Game Capture HDprogramfönstret öppnar Inställningar-fönstret.

Inställningar för uppdateringarlåter dig justera några viktiga inställningar:

1) Programuppdatering > Sök alltid efter uppdateringar- När denna funktion är aktiverad kommer Elgato Game Capture HDprogramvara att låta dig veta när varje betydande programuppdatering är klar och ger dig möjlighet att ladda ned och installera den om du vill. Sådana uppdateringar installeras inte automatiskt - du måste alltid godkänna eller avslå uppdateringen.

2) Feedback > Hjälp till att förbättra Game Capture HD genom att dela anonym användningsdata- Elgato Game Capture HDprogramvara Utvecklare letar alltid efter sätt att förbättra alla aspekter av Elgato Gaming-upplevelsen, när detta alternativ är aktiverat skickas anonym användningsdata regelbundet till Elgato Systems för noggrann analys.

Inställningar - Snabbknappar

Ikonen som ser ut som ett kugghjul i det övre högra hörnet av Elgato Game Capture HDprogramfönstret öppnar Inställningar-fönstret.

Inställningar för snabbknapparlåter dig justera några viktiga inställningar:

1) Snabbknapp > Starta/Stoppa inspelning- Du kan välja en tangent eller en kombination av tangenter för att slå Inspelningpå och av.

2) Snabbknapp > Skärmbild- Du kan välja en tangent eller en kombination av tangenter för att ta en Skärmbild.

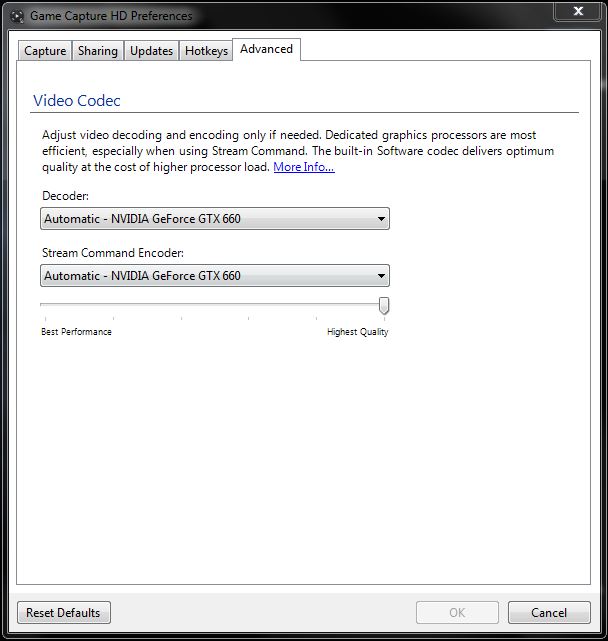

Inställningar - Avancerat

Ikonen som ser ut som ett kugghjul i det övre högra hörnet av Elgato Game Capture HDprogramfönstret öppnar Inställningar-fönstret.

Elgato Game Capture HDför Windowskan använda Hårdvaruaccelerad avkodning och kodning.

Mer specifikt betyder det att programvaran kan använda din dators grafikprocessor för att koda och avkoda video. De tillgängliga alternativen varierar beroende på vilken dator du använder.

Se denna artikel för mer information:

Elgato Game Capture HD och hårdvaruaccelerad avkodning och kodning



Avkodare


Hårdvaruaccelerad avkodningstöder AMD, Inteloch NVIDIAgrafikprocessorer.

Dedikerade grafikprocessorer är mest effektiva.

Den inbyggda programkodeken levererar optimal kvalitet på bekostnad av högre processorbelastning.



Stream Command Encoder


Hårdvaruaccelerad kodningför Stream Commandär också tillgänglig.

Dedikerade grafikprocessorer är mest effektiva, särskilt när du använder Stream Command.

Den inbyggda programkodeken levererar optimal kvalitet på bekostnad av högre processorbelastning.

Skjutreglaget som går från Bästa prestandatill Högsta kvalitetpåverkar endast kodningsinställningar.

Du kan sänka denna inställning om du ser några prestandaproblem under live-streaming.
