Följande artikel är för en produkt som nu anses vara Legacy (EOL) status. På grund av detta kan informationen nedan inte överensstämma med vad som är möjligt med aktuell Elgato hårdvara och programvara. |
Elgato Thunderbolt™ Dock har följande portar:
- 2x Thunderbolt™ (10 Gb/s, dubbelriktad in-/utgång)
- 1x HDMI 1.4-utgång (upp till 2560x1600 pixlars upplösning, HDCP-kompatibel)
- 1x RJ45 10/100/1000BASE-T Gigabit Ethernet
- 3x USB 3.0 (5 Gb/s, stöd för bussdriven enheter, UASP & USB 2.0-kompatibel)
- 1x 3,5 mm ljudutgång (stereo, via inbyggd DAC)
- 1x 3,5 mm mikrofoningång (mono, via inbyggd DAC)
- 1x strömingång (DC 12V 5A)
OBS: Elgato Thunderbolt™ Dock drivs av en separat strömadapter, som ingår i paketet.
Porternas placering:

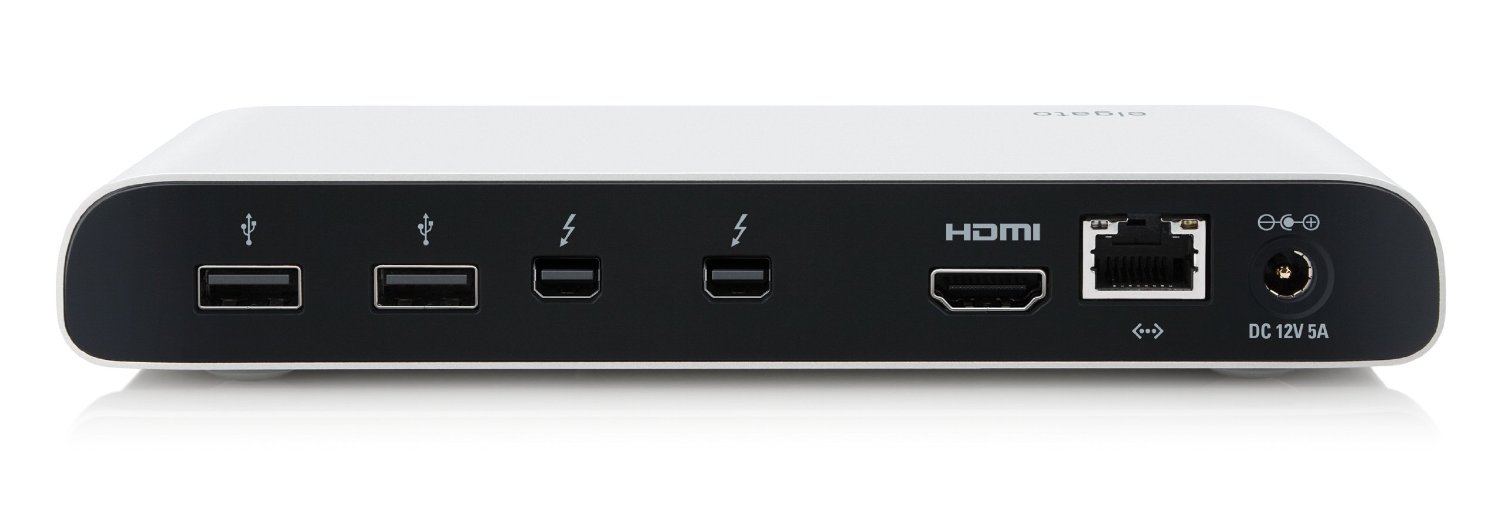

På baksidan:
Två SuperSpeed USB 3.0
Två Thunderbolt
En HDMI
En Gigabit Ethernet
En strömkontakt (12V 5A)

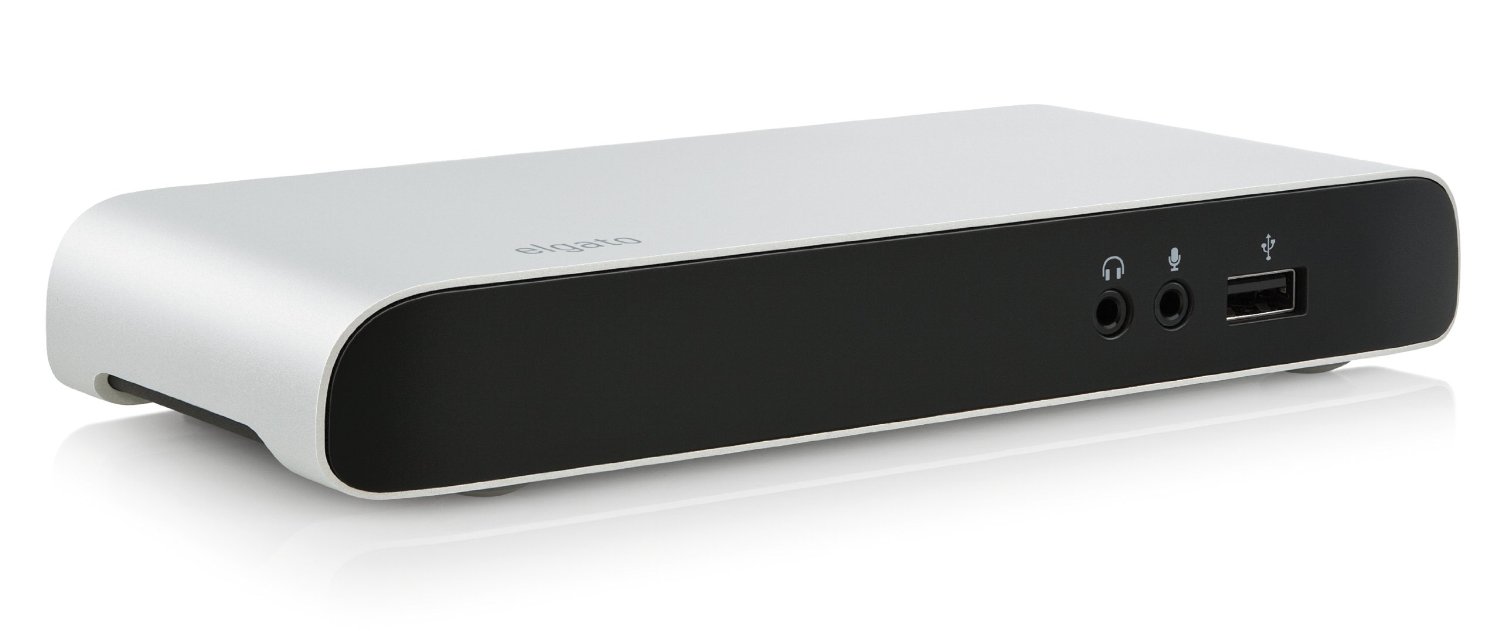

På framsidan:
En stereo huvudtelefonsutgång
En mikrofoningång
En SuperSpeed USB 3.0
Specifikationer
HDMI-portar
1x HDMI 1.4-utgång (upp till 2560x1600 pixlars upplösning, HDCP-kompatibel)
Den inbyggda HDMI -porten kan driva en display efter ditt val. Oavsett om du letar efter en professionell skärm som uppfyller dina krav på färgåtergivning, en modell utan bländning för att hantera reflektioner på ditt kontor, eller en display som överträffar alla andra i storlek, stöds upplösningar upp till 2560x1600 pixlar.
Observera:
De upplösningar och frekvenser som kan användas beror på både grafikkorten i din Mac och displayen själv.
Om du vill hitta specifikationerna för grafikkorten i din Mac kan du använda länkarna nedan:
http://www.everymac.com/ultimate-mac-lookup/
http://www.mactracker.ca/
Kontrollera även bruksanvisningen för din display för att se vilka upplösningar och frekvenser den stöder.
När du har anslutit displayen till HDMI -porten på Elgato Thunderbolt™ Dock, kan du ta reda på frekvenserna och upplösningarna som stöds av din Mac och din skärm genom att gå till Systeminställningar > Skärmar fönstret. Om du vill se alla upplösningar som stöds av din Mac trycker du på Option tangenten och sedan trycker du på Skalad alternativet.
USB-portar
Elgato Thunderbolt™ Dock har tre USB 3.0-portar. Två är på baksidan och en är på framsidan.
3x USB 3.0 (5 Gb/s, stöd för bussdriven enheter, UASP & USB 2.0-kompatibel)
Med tre ytterligare SuperSpeed USB 3.0-portar förblir din arbetsyta organiserad även när du kopplar ur din bärbar dator. Du kan vara säker på att din säkerhetskopia finns där för att ge skydd i bakgrunden, och du behöver inte fortsätta att koppla in och ur dina kringutrustningar på grund av din dators begränsningar. Ännu bättre är att en lätt åtkomlig USB-port på framsidan av Elgato Thunderbolt™ Dock gör det enkelt att ansluta en kunds USB-minne utan att behöva fiddla på sidorna av din perfekt placerade bärbar dator.
Du kan använda dessa snabba USB 3.0-portar även om din Mac endast har standardiserade USB 2.0-portar.
Thunderbolt™-portar
Elgato Thunderbolt™ Dock har två Thunderbolt™-portar.
2x Thunderbolt™ (10 Gb/s, dubbelriktad in-/utgång)
Elgato Thunderbolt™ Dock: en för anslutning till din dator och en för att utöka mångsidigheten hos Thunderbolt™ ännu mer. Anslut höghastighetskringutrustningar såsom Elgato Thunderbolt™ Drive+ för att dra nytta av oöverträffad prestanda, lägg till en Thunderbolt™ till FireWire-adapter för kompatibilitet med dina äldre enheter, eller anslut en ytterligare Thunderbolt™-skärm. Du kan till och med ansluta en annan Elgato Thunderbolt™ Dock.
Ethernetport
Elgato Thunderbolt™ Dock har en Gigabit Ethernet-port.
1x RJ45 10/100/1000BASE-T Gigabit Ethernet
Trådbundna nätverksanslutningar är snabbare och mer tillförlitliga än Wi-Fi, och med Elgato Thunderbolt™ Dock kan du utnyttja hela prestandan hos Gigabit Ethernet. Njut av snabba anslutningar till dina servrar, avbruten nedladdning från internet och tillförlitliga filöverföringar med dina kollegor – utan en extra adapter som hänger opraktiskt på sidan av din bärbar dator.
Hörlursport
Elgato Thunderbolt™ Dock har en hörlursport.
1x 3,5 mm ljudutgång (analog stereo, via inbyggd DAC)
Till och med dina hörlurar kan förbli anslutna med den inbyggda, framvänd stereolyudporten på Elgato Thunderbolt™ Dock.
Mikrofonport
Elgato Thunderbolt™ Dock har en mikrofonport.
1x 3,5 mm mikrofoningång (mono, via inbyggd DAC)
En ljudingång gör det möjligt för dig att ansluta en högkvalitativ mikrofon för kristallklar konferenssamtal eller något annat projekt som drar nytta av att få höra din röst.
