本指南将向您展示如何使用 Elgato Game Capture HD60 S与 OBS Studio配合使用，并配置软件以充分利用您的设备进行录制或流媒体传输。虽然本指南是为 OBS Studio编写的，但许多步骤与 Streamlabs OBS相同。
什么是 OBS Studio?
OBS Studio 是一个免费的开源流媒体传输和录制工具，具有强大的叠加系统和音频控制功能。它可以流媒体传输到 TwitchTV、YouTube、Mixer、Facebook、Twitter、RestreamIO等平台。它还可以同时以不同的质量设置进行录制和流媒体传输。
您可以在此处下载最新版本的 OBS Studio: https://obsproject.com/download
本指南发布时的当前版本: 24.0.3
如果您对 OBS Studio 及其功能感兴趣，这里是 EposVox 提供的 OBS Studio 学习课程: OBS Studio 大师课程
OBS Studio 入门
安装并打开 OBS Studio后，转到 OBS Studio窗口的下半部分。您应该会在左侧找到一列名为 Scenes（场景）的列，其旁边是一列名为 Sources（源）的列。在 Sources（源）列下方，点击下方的 + 按钮。然后选择 Video Capture Device（视频捕获设备）。
将出现一个新的小窗口，要求您命名图层。您可以随意命名，但在本指南中，我们将其称为"Game Capture HD60 S"。点击"确定"。

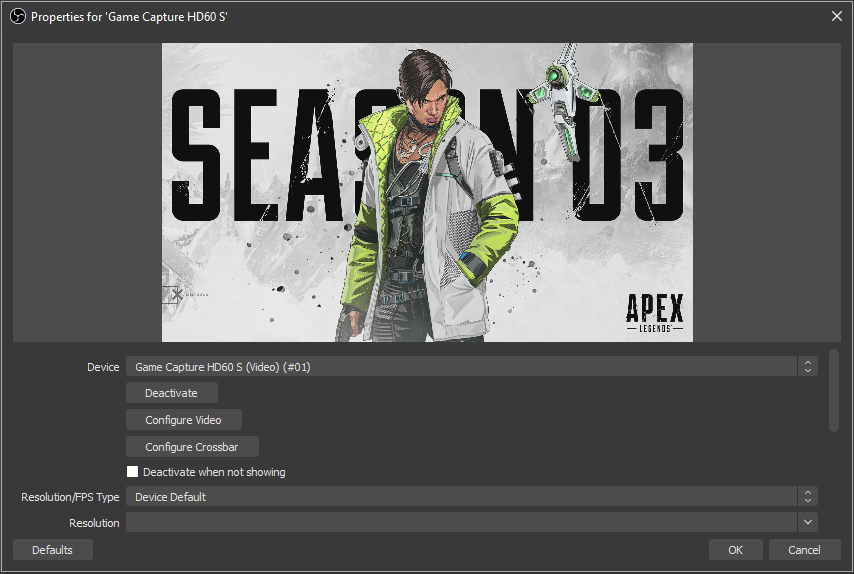

将出现一个新的较大窗口，其中包含预览（如下所示）。这要求您从列表中选择捕获设备并对其进行配置。在"设备选择"上，选择"Game Capture HD60 S (Video) #01"。
Directshow 与传统模式
您可能会注意到列表中还有另一个名为"Elgato Game Capture HD"的信号源，以及我们选择的"Game Capture HD60 S (video) #01"。前者是为我们较早的 Elgato Game Capture HD和 Elgato Game Capture HD60设计的。但 Elgato Game Capture HD60 S、Elgato Game Capture HD60 Pro或 Elgato Game Capture 4K60 Pro不需要使用它。
后者使用一种称为 Directshow的技术。这是 Windows 的一项功能，通常具有较低的 CPU 使用率，并允许 OBS Studio等软件直接控制设备。如果您同时使用多张卡，则需要使用 Directshow选项才能正常工作，因为"Elgato Game Capture HD"选项一次只能控制一个设备。
以下是支持多设备功能的设备列表：
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
配置您的 Elgato Game Capture HD60 S

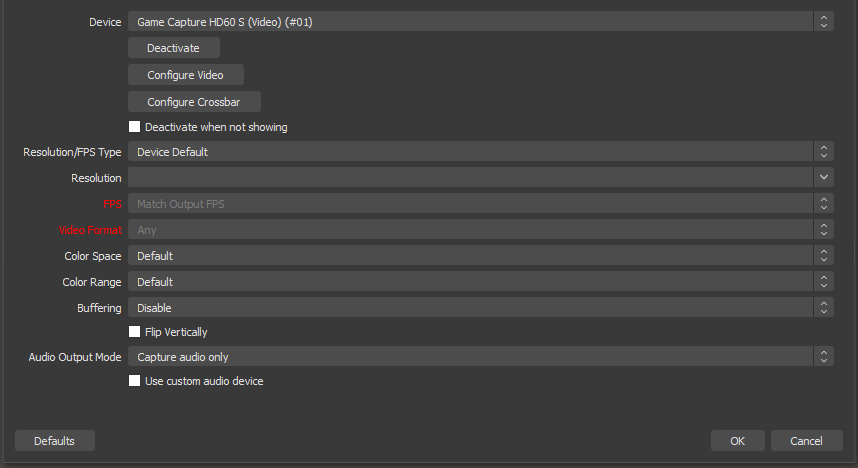

在设备选择和预览下方，您有一组可以更改的属性。
停用/启用
此函数用于从 OBS Studio关闭设备或将其打开。如果您遇到问题，这可能很有帮助，可以作为软重置设备的一种方式。更多信息请参见 #故障排除。
配置视频
Elgato Game Capture HD60 S的配置视频函数用于查看卡接收的信号信息。如果您正在排除来自您的 PC、游戏机或其他信号源的信号类型的故障，这很有用。
它也用于将音频输入从 HDMI 音频更改为模拟音频，如果您使用我们的 Chat Link适配器，这很重要。
配置交叉条
此按钮目前在我们的设备上未使用。
分辨率/帧率类型
这用于在自动或自定义分辨率和帧率之间切换。您通常可以将其保留为设备默认值。更多信息请参见 #故障排除。
色彩空间
您可以将其保留为默认值。
色彩范围
完全和部分是指范围扩展的程度。如果此设置不正确，您的视频可能会显得对比度过高或褪色。如果您从 PC 捕获视频，这可能需要设置为"完全"。如果您从游戏机捕获，通常建议使用默认值或部分。
缓冲
将缓冲设置为禁用。
音频输出模式
我们通常建议将其设置为仅捕获音频。如果您希望听到来自 Elgato Game Capture HD60 S的音频，我们建议使用 OBS Studio的音频监测功能。
但是，您也可以使用输出桌面音频 (Wave Out)或输出桌面音频 (DirectSound)选项来实现此目的。请注意，您的观众听到的音频现在将来自您的桌面音频轨道。
自定义音频设备
这通常用于 Elgato Game Capture HD60 Pro或 Elgato Game Capture 4K60 Pro，以将连接到系统上另一个端口的 Chat Link适配器的音频与捕获设备同步。对于 Elgato Game Capture HD60 S，通常不需要更改此项，因为它具有自己的替代音频输入。
要在 OBS Studio 中将 Chat Link 与您的 Elgato Game Capture HD60 S一起使用，请右键单击 Elgato Game Capture HD60 S图层并转到"属性"。然后单击配置视频。您将看到一个新的灰色窗口。查找右下角的音频输入选项，然后选择2/模拟音频。
调整场景
OBS Studio的预览代表观众看到的内容。这称为画布，您能够移动、旋转、缩放、裁剪和拉伸场景中的不同对象。此区域也可以在录制或直播时实时更改。您可以添加或移除对象，以及在录制或直播时移动或缩放它们，这些更改将出现在您的录制文件中或向您的直播观众显示。
变换
移动
要在场景中移动对象，您可以在预览中将鼠标悬停在该对象上，或在源列表中选择它。然后在预览中拖动它。
缩放
如果您不希望 Elgato Game Capture HD60 S占据整个屏幕，您可以抓住一个角并拖向中心以使其变小。
裁剪
如果您从输出 4:3 或非宽屏信号的较旧控制台进行捕捉，您可以按住 ALT 键并拖动一侧以从 Elgato Game Capture HD60 S裁剪视频。您将看到绿色边框，表示已进行裁剪。
对于更高级的控制，您可以右键单击 Elgato Game Capture HD60 S源，然后转到"变换"、"编辑变换"。这对于输入特定值很有用。
图层顺序
如果您计划在场景中使用来自 Elgato Game Capture HD60 S的视频以及叠加层或其他图层，您需要确保这些叠加层位于 Elgato Game Capture HD60 S图层的上方。与 Photoshop 或其他图像编辑器一样，源列表底部的图层位于背景中，列表顶部的图层位于前景中。
OBS Studio 常规设置
为了快速开始设置 OBS Studio，您可能需要尝试 自动配置向导。此向导可在"工具"菜单下找到。
此向导将根据有关您的计算机的各种详细信息（例如显示器分辨率、系统性能和网络速度）来设置 OBS Studio。这是开始使用的好选择。
OBS Studio内有很多选项，但并非所有选项都适用于使用 Elgato Game Capture HD60 S的基础知识。因此，我们将重点关注基础知识。首先，我们需要确保软件以正确的分辨率和帧速率运行。
视频
我们可以通过进入 File> Settings来完成此操作。然后进入 Video标签。如果 Auto-Configuration Wizard尚未更改此设置，您通常会希望将 Base (Canvas) Resolution设置为 1920x1080。这是您 Canvas的分辨率，或包含图层和叠加层的工作区。
Output (Scaled) Resolution的下一个选项是最终记录到计算机磁盘或发送到流媒体服务的内容。如果您的互联网连接较慢或计算机性能较弱，您可以将 Output (Scaled) Resolution降低到 1280x720，例如。
接下来，您需要选择流或录制的帧率或 FPS。通常您会希望将其设置为 60。
音频
常规
在设置中的音频菜单内，我们需要确保采样率设置为 48Khz。我们的 Elgato Game Capture设备原生工作在 48Khz。将其设置为 44.1Khz 可能会导致音频卡顿、音频随时间漂移或其他异常。
我们的设备以立体声方式捕获音频，不支持环绕声。将通道设置为立体声。
设备
在设备部分中，我们能够分配额外的音频源以供流媒体或录制使用。
桌面音频是指来自系统的声音。默认设置将尝试使用与计算机相同的设备。但如果您有特定的设置且不希望其更改，您可以指定特定设备。
麦克风/辅助音频用于添加额外的音频输入源。这些可能是 USB 麦克风、Line-In 输入或来自混音器的其他输入。
高级
如果您希望听到来自卡或其他硬件输入的音频，请务必选择您希望听到此音频的设备。通常这与桌面音频相同。
输出
"输出"选项卡是控制输出文件类型、文件大小以及保存位置的地方。对于初学者，建议将输出模式保留为简单。
视频比特率
如果您主要使用OBS Studio进行直播，则需要将视频比特率设置为远低于网络上传速度的水平。一个很好的做法是将其设置为上传速度的80%。如果您的上传速度为5000Kbps或5Mbps，则将此值设置为4000Kbps将是一个很好的起点。
编码器
编码器选项是指系统的哪一部分将负责压缩视频以用于直播或录制的工作。
软件(x264)将使用系统的处理器，通常会对计算机性能产生更大的影响，但可能会提高画质。
硬件(NVENC)将使用系统的Nvidia显卡，通常会对计算机性能产生较小的影响，但可能会降低画质。
音频比特率
这控制直播音频的比特率和质量。128Kbps到160Kbps之间是一个很好的起点。
故障排除
无信号
确保在使用OBS Studio时，Game Capture HD、4K Capture Utility或其他采集软件已关闭。Elgato Game Capture HD60 S一次只能被一个程序访问。
关闭OBS Studio并打开我们的Game Capture HD或4K Capture Utility软件，查看是否有信号传入。如果没有信号出现，您需要进行一些常规故障排除。
如果您在Game Capture HD或4K Capture Utility中看到视频，则您的设备工作正常。关闭Game Capture HD和/或4K Capture Utility。然后在OBS Studio内右键单击您的Elgato Game Capture HD60 S图层并转到属性。然后单击停用。等待 10 秒钟并单击激活。如果这没有帮助，则关闭属性。再次右键单击您的图层并转到移除。尝试按照 #Adding-the- Game-Capture-HD60 S-to-your-Scene 部分所示重新创建视频采集设备。
视频尺寸不正确
如果您注意到来自您的 Elgato Game Capture HD60 S的视频没有填满您的场景或形状不规则，请尝试在源列表中右键单击 HD60 S 图层，然后转到"变换"，并选择"重置变换"或"拉伸到屏幕"。
视频质量较低
您的 Elgato Game Capture HD60 S可能以较低的分辨率运行。右键单击您的 Elgato Game Capture HD60 S图层，然后转到属性。然后查找分辨率/FPS 类型。将其从设备默认设置为自定义
转到列表中的下一个选项分辨率。选择您的源的分辨率，1080p 可能为 1920x1080，720p 可能为 1280x720。
下一个选项FPS可以设置为最高 FPS。
视频格式可以设置为默认或YV12。
我的 Chat Link 音频无法工作
OBS Studio不会对您的 Elgato Game Capture HD60 S使用与您在 Elgato Game Capture HD或 4K Capture Utility软件中设置的相同的音频设置。右键单击您的 Elgato Game Capture HD60 S图层并转到"属性"。然后单击"配置视频"。
您将看到一个新的灰色窗口。在右下方查找"音频输入选项"，然后选择 2/Analog Audio。
