3. 配置 Elgato Game Capture HD60 S+
在本指南中，我们将向您展示如何使用 Elgato Game Capture HD60 S+与 OBS Studio配合使用，以及如何配置软件以充分利用您的设备进行录制或直播。虽然本指南是为 OBS Studio编写的，但许多步骤与 Streamlabs OBS相同。
什么是 OBS Studio？
OBS Studio 是一款免费开源的直播和录制工具，具有强大的叠加层系统和音频控制功能。它可以直播到 TwitchTV、YouTube、Mixer、Facebook、Twitter、RestreamIO等平台。它还可以同时以不同质量设置进行录制和直播。
您可以在此处下载最新版本的 OBS Studio：https://obsproject.com/download
本指南发布时的当前版本：25.0.8
如果您想详细了解 OBS Studio 及其功能，这是 EposVox 提供的 OBS Studio 学习课程：OBS Studio 大师班
OBS Studio 入门
安装并打开 OBS Studio后，转到 OBS Studio窗口的下半部分。您应该会在左侧找到一个名为 Scenes的列，其旁边是名为 Sources的列。在 Sources列下方，点击下方的 + 按钮。然后选择 Video Capture Device。
将出现一个新的小窗口，询问您希望如何命名该层。您可以随意命名它，但在本指南中，我们将其称为"Game Capture HD60 S+"。点击 OK。

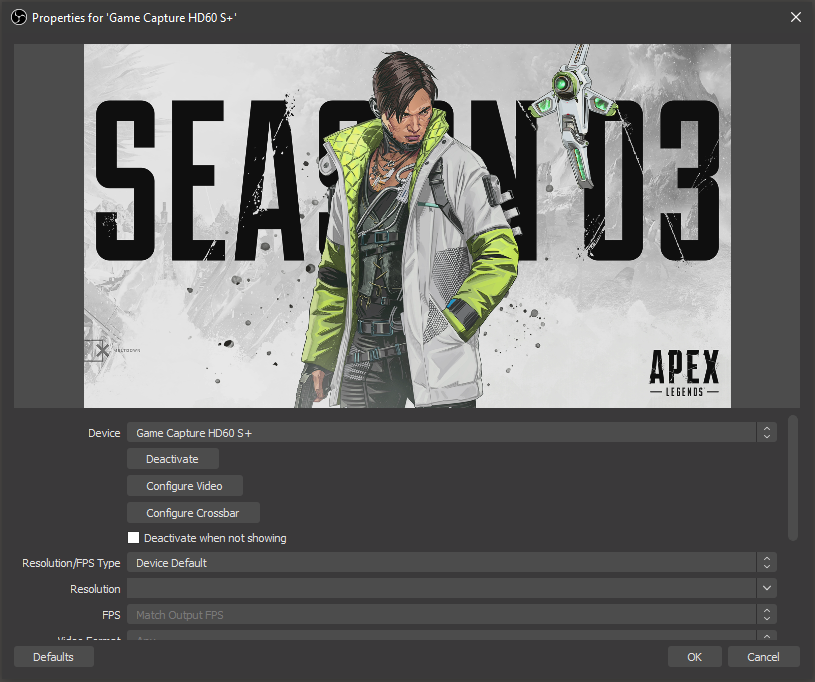

将出现一个较大的新窗口，其中包含预览（如下所示）。这要求您从列表中选择捕获设备并对其进行配置。在"Device selection"中，选择"Game Capture HD60 S+"。
配置 Elgato Game Capture HD60 S+
高动态范围 (HDR)
如果您正在捕获 HDR 源，Elgato Game Capture HD60 S+将自动将信号转换为 SDR，以与 OBS Studio兼容。这称为色调映射。
OBS Studio中的图像看起来会与连接到直通的 HDR 显示器上的显示方式不同。但这是正常行为。
属性

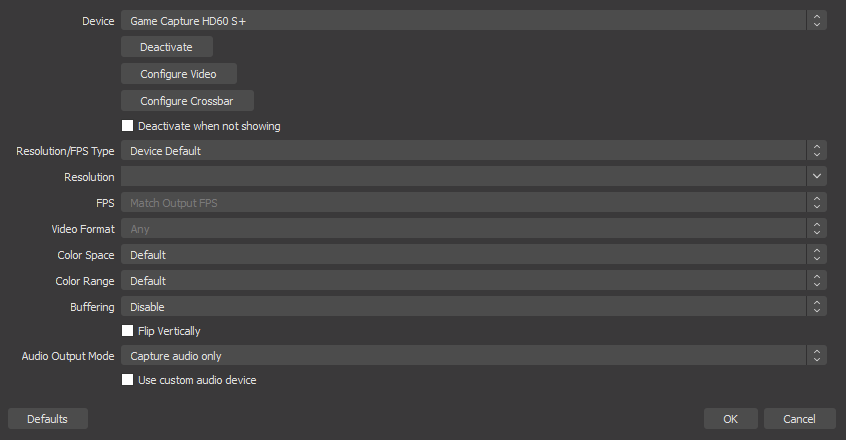

在设备选择和预览下方，您有一组可以更改的属性。
停用/激活
此功能本质上是从 OBS Studio关闭设备或打开它。这在您遇到问题时作为软重置设备的方式很有帮助。更多信息请参见 #故障排除。
配置视频
Configure Video 在 Elgato Game Capture HD60 S+上未使用
配置交叉栏
Configure Crossbar 目前在我们的设备上未使用。
分辨率/帧速率类型
这用于在自动或自定义分辨率和帧速率之间切换。您通常可以将其保留在 Device Default。更多信息请参见 #故障排除。
色彩空间
您可以将其保留在 Default。
色彩范围
Full 和 Partial 是指范围的扩展方式。设置不正确可能导致您的视频显示过度对比或褪色。如果您正在从 PC 捕获视频，可能需要将其设置为 Full。如果您正在从游戏机捕获，通常建议使用 Default或 Partial。
缓冲
将"Buffering"设置保留为 Disable。
音频输出模式
我们通常建议将其设置为"Capture audio only"。如果您想听来自 Elgato Game Capture HD60 S+的音频，我们建议使用 OBS Studio的"Audio Monitoring"功能。
但是，您也可以使用 Output Desktop Audio (Wave Out)或 Output Desktop Audio (DirectSound)选项来实现此目的。请注意，您的观众听到的音频现在来自您的"Desktop Audio"轨道。
自定义音频设备
这通常用于 ElgatoGame Capture HD60 Pro或 ElgatoGame Capture 4K60 Pro，用于将连接到系统上另一个端口的 Chat Link适配器中的音频与捕获设备同步。对于 ElgatoGame Capture HD60 S+，通常不需要更改此项，因为它有自己的备用音频输入。

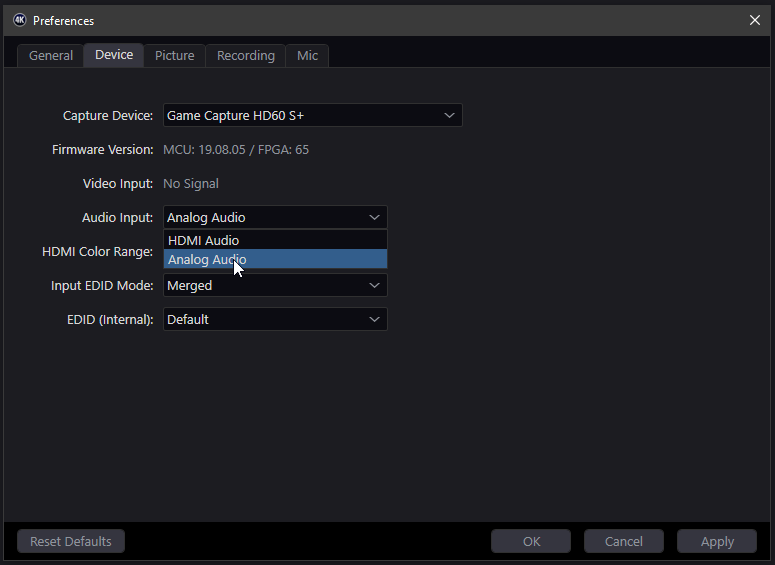

要将 Chat Link与 Elgato Game Capture HD60 S+配合使用，您需要打开 4K Capture Utility。转到 Settings，然后转到 Device 选项卡。从这里转到"Audio Input selection"，并将其从"HDMI Audio"更改为"Analog Audio"。
调整场景
OBS Studio的预览代表观众看到的内容。这称为 Canvas，您可以移动、旋转、缩放、裁剪和拉伸场景中的不同对象。此区域也可以在录制或直播时实时更改。您可以在录制或直播时添加或删除对象，以及移动或缩放它们，这些更改将显示在您的录制文件中或显示给您的直播观众。
变换
移动
要在场景中移动对象，您可以将鼠标悬停在预览中的对象上，或在源列表中选择它。然后在预览中拖动它。
缩放
如果您不希望 Elgato Game Capture HD60 S+占据整个屏幕，您可以抓住一个角并向中心拖动以使其变小。
裁剪
如果您正在从输出 4:3 或非宽屏信号的较旧游戏机进行捕捉，您可以按住 ALT 键并从 Elgato Game Capture HD60 S+拖动一侧来裁剪视频。您会看到绿色边框，表示已进行裁剪。
对于更高级的控制，您可以右键单击 Elgato Game Capture HD60 S+源，然后转到变换、编辑变换。这对于输入特定值很有用。
图层顺序
如果您计划在场景中与 Elgato Game Capture HD60 S+的视频一起使用叠加层或其他图层，您需要确保这些叠加层位于 Elgato Game Capture HD60 S+图层的顶部。与 Photoshop 或其他图像编辑器一样，源列表底部的图层在背景中，列表顶部的图层在前景中。
OBS Studio 常规设置
要快速开始设置 OBS Studio，您可能需要尝试 自动配置向导。此向导可在工具菜单下找到。
此向导将根据有关您计算机的各种详细信息（例如显示器分辨率、系统性能和互联网速度）设置 OBS Studio。这是入门的好选项。
OBS Studio中有许多选项，但并非所有选项都适用于使用 Elgato Game Capture HD60 S+的基础知识。因此，我们将专注于基础知识。首先，我们需要确保该软件将以正确的分辨率和帧率运行。
视频
我们可以通过进入文件> 设置来完成此操作。然后进入视频选项卡。如果自动配置向导尚未更改此设置，通常您需要将基础（画布）分辨率设置为 1920x1080。这是您的画布或包含图层和叠加层的工作区域的分辨率。
输出（缩放）分辨率的下一个选项是最终录制到计算机磁盘或发送到流媒体服务的内容。如果您的互联网连接速度较慢或计算机配置较弱，您可以将输出（缩放）分辨率降低到 1280x720。
接下来，您需要选择流或录制的帧率或 FPS。通常您需要将其设置为 60。
音频
常规
在"设置"中的音频菜单内，请确保采样率设置为 48Khz。我们的 Elgato Game Capture设备原生以 48Khz运行。将其设置为 44.1Khz 可能会导致音频卡顿、音频随时间漂移或其他异常现象。
我们的设备以立体声方式捕捉音频，不支持环绕声。将声道设置为"立体声"。
设备
在设备部分中，我们可以分配其他音频源以用于您的直播或录制。
桌面音频指的是来自您系统的声音。默认值将尝试使用您为计算机设置的同一设备。但如果您有特定的设置且不希望其改变，您可以指定特定的设备。
麦克风/辅助音频用于添加其他音频输入源。这些可能是 USB 麦克风、Line-In 输入或来自混音板的其他输入。
高级
如果您希望听到来自您的卡或其他硬件输入的音频，请确保选择您希望听到此音频的设备。通常这将与桌面音频相同。
输出
"输出"选项卡用于控制输出文件的类型、文件大小以及保存位置。对于初学者，建议将输出模式设置为简单。
视频比特率
如果您主要使用OBS Studio进行直播，您需要将视频比特率设置为不超过互联网上传速度的水平。一个好的做法是将其设置为上传速度的80%。如果您的上传速度为5000Kbps或5Mbps，那么将此值设置为4000Kbps将是一个很好的起点。
编码器
"编码器"选项是指系统的哪个部分将负责压缩您的视频以进行直播或录制。
软件 (x264)将使用您系统的处理器，通常对计算机性能的影响较大，但可能会产生更高的质量。
硬件 (NVENC)将使用您系统的Nvidia显卡，通常对计算机性能的影响较小，但可能会产生较低的质量。
音频比特率
此选项控制您直播的音频比特率，因此也控制了音频质量。128Kbps到160Kbps是一个很好的起点。
故障排除
无信号
确保在使用OBS Studio时，4K Capture Utility或其他捕获软件已关闭。Elgato Game Capture HD60 S+一次只能被一个程序访问。
关闭OBS Studio并打开我们的4K Capture Utility软件，查看是否有信号输入。如果没有信号出现，您需要进行一些常规故障排除。
如果您在4K Capture Utility中看到视频，则您的设备工作正常。关闭4K Capture Utility。然后在OBS Studio中右键单击您的Elgato Game Capture HD60 S+图层并转到属性。然后单击停用。等待10秒钟并单击启用。如果这没有帮助，则关闭属性。再次右键单击您的图层并转到删除。尝试重新创建视频捕获设备，如以下部分所示：配置您的Game Capture HD60 S+
视频尺寸不正确
如果您注意到来自 Elgato Game Capture HD60 S+的视频未填满您的场景或形状不对，请尝试右键单击源列表中的 Elgato Game Capture HD60 S+图层，然后转到"Transform"（变换），选择"Reset Transform"（重置变换）或"Stretch to Screen"（拉伸到屏幕）。
视频质量较低
您的 Elgato Game Capture HD60 S+可能以较低的分辨率运行。右键单击您的 Elgato Game Capture HD60 S+图层，转到 属性。然后查找 分辨率/帧率类型。将其从 设备默认值设置为 自定义。
转到列表中的下一个选项 分辨率。选择您的源的分辨率，这可能是 1920x1080（1080p）或 1280x720（720p）。
下一个选项 帧率可以设置为 最高帧率。
视频格式可以设置为 默认或 YV12。
视频显示卡顿
如果您的视频出现跳帧或不流畅，请尝试将Elgato Game Capture HD60 S+连接到系统上的另一个USB 3.0端口。由于某些USB 3.0端口共享带宽，您可能需要检查多个连接。
执行此操作时，您在OBS Studio中的设备选择可能会改变。右键单击您的Elgato Game Capture HD60 S+图层，然后转到属性。
我的聊天链接音频无法工作
您可能需要确保 OBS Studio 正确使用您的 Elgato Game Capture HD60 S+上的模拟输入。打开 4K Capture Utility。进入 Settings（设置），然后进入 Device（设备）选项卡。从这里确保选择了 Elgato Game Capture HD60 S+。然后将音频输入从 HDMI Audio（HDMI 音频）更改为 Analog Audio（模拟音频）。
更改后，点击 OK，并关闭 4K Capture Utility。OBS Studio 现在应该能够接收您的聊天链接音频。
