本指南將向您展示如何使用您的 Elgato Video Capture搭配 OBS Studio,並設定軟體以充分發揮您的設備在錄製或串流中的潛力。
什麼是 OBS Studio?
OBS Studio 是一款免費的開源串流和錄製工具,具有強大的覆蓋層系統和音訊控制功能。它可以串流至 TwitchTV、YouTube、Mixer、Facebook、Twitter、RestreamIO及更多平台。它也可以同時以不同品質設定進行錄製和串流。
您可以在此下載最新版本的 OBS Studio:https://obsproject.com
本指南發布時的目前版本:29.1.3
Windows 用的 Video Capture 驅動程式可在此處下載。
如果您已使用 Elgato Video Capture 軟體安裝驅動程式,則無需再次安裝。
確保在安裝驅動程式時 Elgato Video Capture未連接,或在提示時拔下並重新連接。
重要:
要使 Elgato Video Capture在 OBS Studio 中顯示為音訊設備,您需要透過 Windows 裝置管理員 >音訊輸入和輸出卸載 Analog Audio in (Elgato Video Capture)
將滑鼠懸停在 Analog Audio In (Elgato Video Capture)上,按一下滑鼠右鍵並選擇 卸載。
OBS Studio 入門

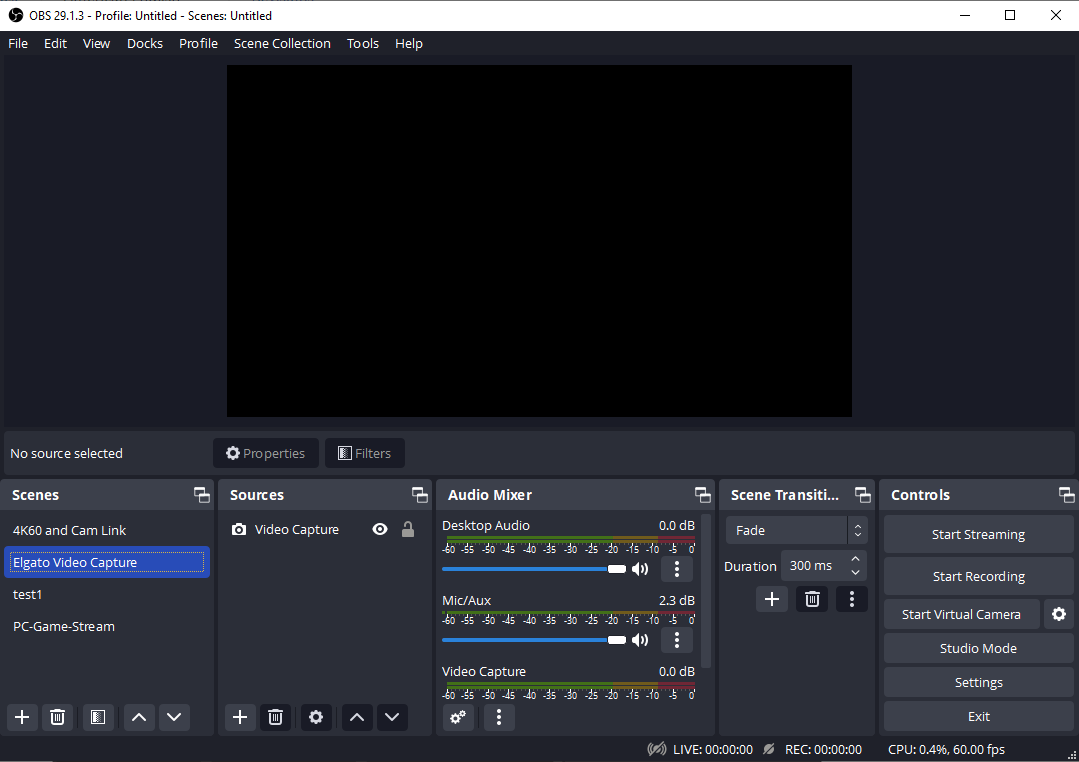

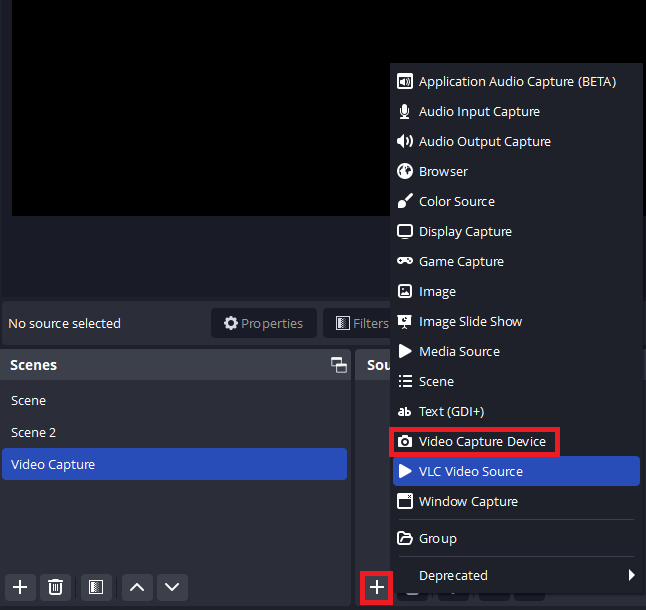

安裝並開啟 OBS Studio後,前往 OBS Studio視窗的下半部。您應該在左側找到一個名為 Scenes的欄位,旁邊有一個名為 Sources的欄位。在 Sources欄位下方,按一下下方的 + 按鈕。然後選擇 Video Capture Device。
將出現一個新的小視窗,詢問您想要如何命名該圖層。您可以自由選擇命名,但在本指南中,我們將其稱為「Elgato Video Capture」。按一下 OK。

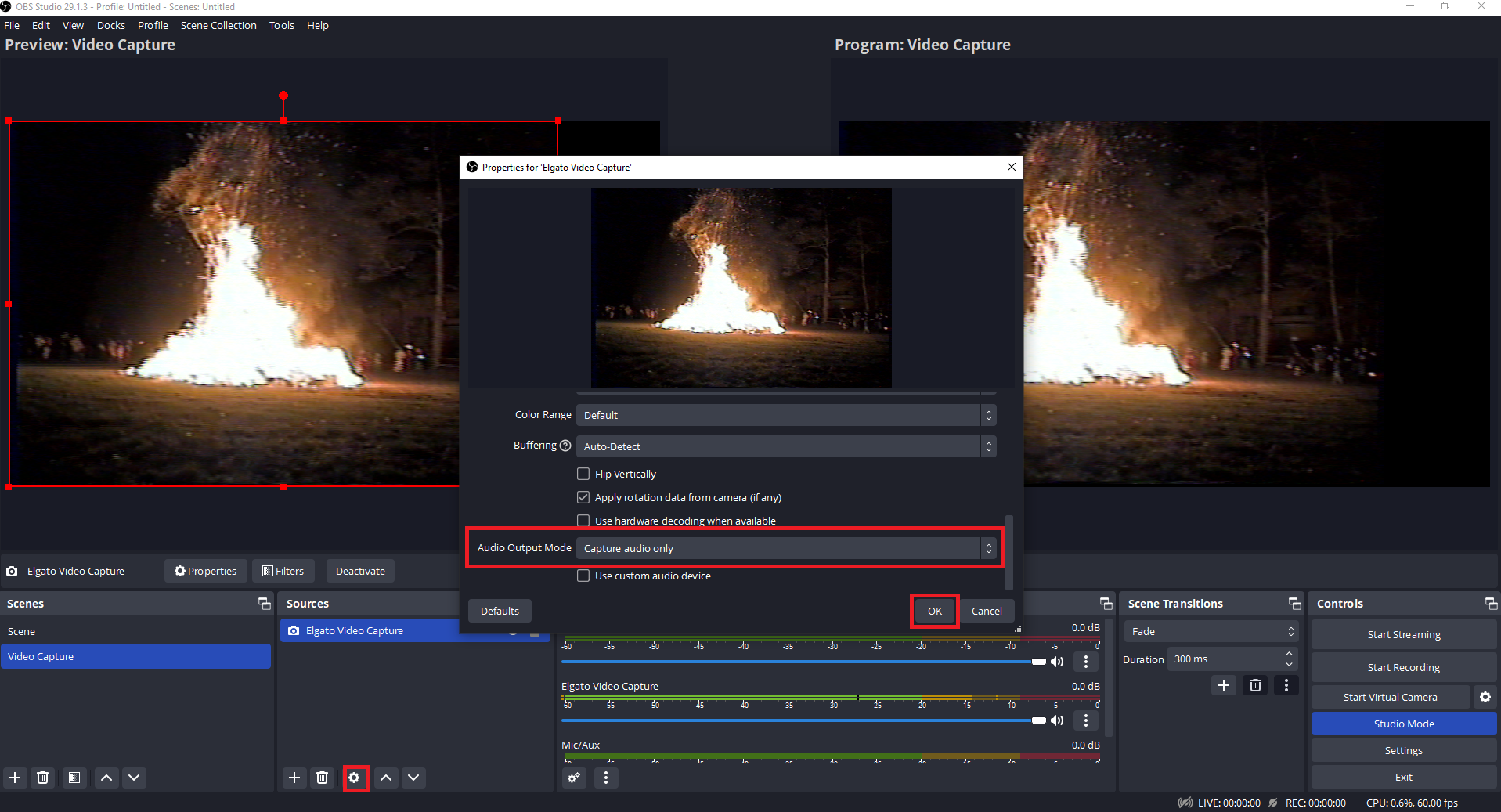

將出現一個新的較大視窗,包含預覽(如下所示)。這要求您從清單中選擇擷取設備並進行設定。在「設備選擇」上,選擇「Elgato Video Capture」。
設定您的 Elgato Video Capture
屬性
在設備選擇和預覽下方,您有一組可以變更的屬性。

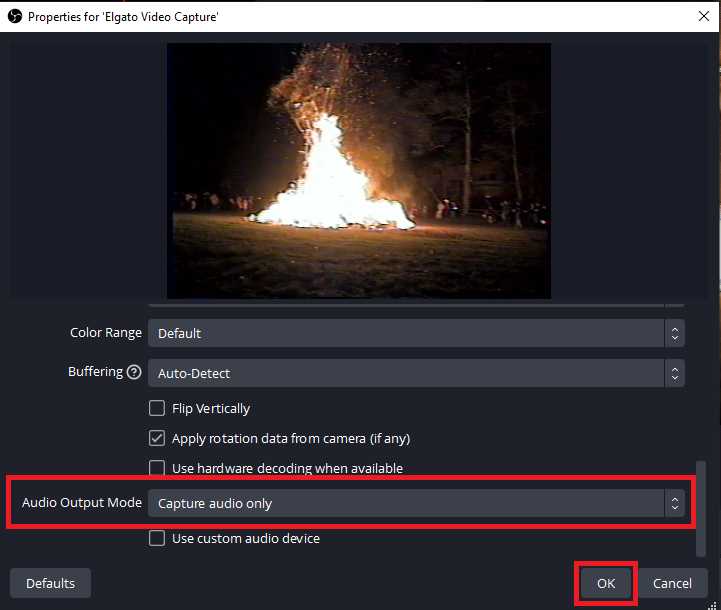

音訊輸出模式
選擇/保持 僅擷取音訊
停用/啟用
此功能本質上是從 OBS Studio關閉設備或將其開啟。這在您遇到問題時可作為軟體重置設備的方式很有用。更多資訊請參閱 #故障排除。

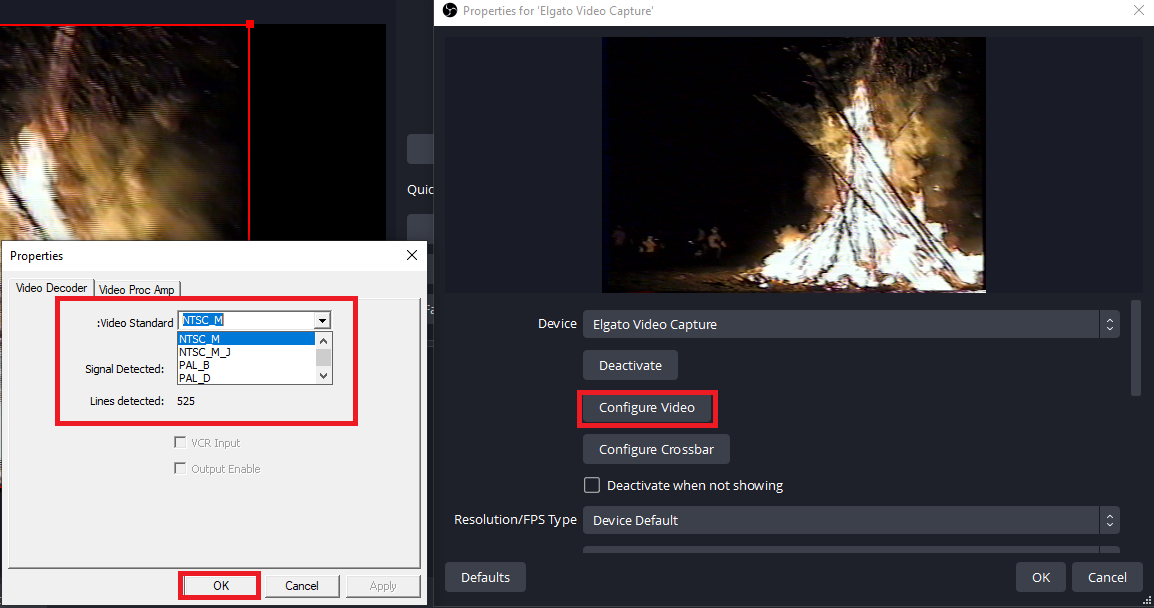

設定影片
設定影片 可與Elgato Video Capture搭配使用以變更影片標準
設定 Crossbar
設定 Crossbar 在我們的設備中未使用。
解析度/FPS 類型
這用於在自動或自訂解析度和影格率之間切換。您通常可以將其設定為 Device Default。更多資訊請參閱 #故障排除。
色彩範圍
完整和部分表示範圍的展開程度。設定不正確可能導致影片看起來過度對比或褪色。如果您正在擷取來自電腦的影片,這可能需要設定為「完整」。如果您正在從遊戲機擷取,通常建議使用 Default或 Partial。
緩衝
將「緩衝」設定為 停用。
音訊輸出模式
我們通常建議將其設定為「僅擷取音訊」。如果您想聆聽來自 Elgato Video Capture的音訊,我們建議使用 OBS Studio的音訊監控功能。
不過,您也可以使用選項 Output Desktop Audio (Wave Out)或 Output Desktop Audio (DirectSound)來執行此操作。請注意,您的檢視者聽到的音訊現在將來自您的桌面音訊軌道,而不是來自 Elgato Video Capture音訊頻道本身。

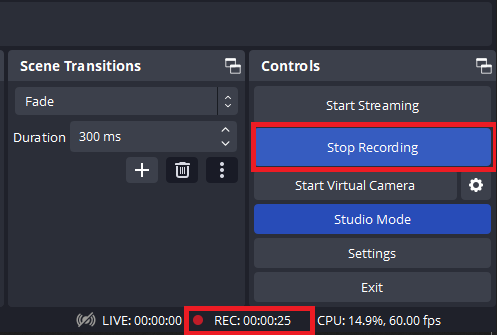

開始/停止錄製
調整場景
OBS Studio的預覽代表檢視者看到的內容。這稱為 Canvas,您可以在場景中移動、旋轉、縮放、裁剪和拉伸不同的物件。此區域也可以在錄製或串流時即時變更。您可以在錄製或串流時新增或移除物件,以及移動或縮放它們,這些變更將出現在您的錄製檔案中或顯示給您的串流檢視者。
轉換
移動
若要在場景中移動物件,您可以在預覽中將滑鼠懸停在物件上,或在來源清單中選取物件。然後在預覽中拖曳物件。
縮放
如果您不希望 Elgato Video Capture佔滿整個螢幕,您可以抓住其中一個角落,並向中心方向拖曳來縮小它。
裁切
對於 4:3 或非寬螢幕訊號,您可以按住 ALT鍵並拖曳側邊來裁切來自 Elgato Video Capture的視訊。您會看到裁切發生的位置有綠色邊框。
若要使用更進階的控制項,您可以在 Elgato Video Capture來源上按一下滑鼠右鍵,然後移至 Transform、Edit Transform。這對於輸入特定值很有用。
OBS Studio 一般設定
若要快速開始設定 OBS Studio,您可能想嘗試 Auto-Configuration Wizard。此精靈可在工具功能表下找到。
此精靈將根據您電腦的各種詳細資訊(例如監視器解析度、系統效能和網際網路速度)來設定 OBS Studio。這是開始使用的一個不錯選項。
OBS Studio內有許多選項,但並非所有選項都適用於使用 Elgato Video Capture的基礎知識。因此,我們將專注於基礎知識。首先,我們需要確保軟體以正確的解析度和影格率運作。
影片
前往 File> Settings,然後進入 Video標籤即可進行設定。如果 Auto-Configuration Wizard尚未變更此設定,您通常會想將 Base (Canvas) Resolution設定為 1920x1080。這是您 Canvas或工作區的解析度,其中包含您的圖層和覆蓋層。
下一個選項 Output (Scaled) Resolution是最終錄製到您電腦磁碟或傳送到串流服務的內容。如果您的網際網路連線較慢或電腦較弱,您可以將 Output (Scaled) Resolution降低至 1280x720。這將減少串流的效能影響,若您的位元率對於 1080p 串流來說過低,也可能改善感知品質。
接下來,您會想選擇串流或錄製的幀率或 FPS。通常您會想將其設定為 60,但如果您想要降低串流的效能影響或串流較緩慢的遊戲,也可以設定為 30。
音訊
一般
在「設定」中的音訊選單內,我們需要確保取樣率設定為 48Khz。我們的 Elgato Game Capture裝置原生運作於 48Khz。將其設定為 44.1Khz 可能會導致音訊卡頓、音訊隨時間漂移或其他異常現象。
我們的裝置以立體聲方式擷取音訊,不支援環繞聲。將聲道設定為立體聲。
裝置
在裝置區段中,我們可以指派其他音訊來源,以在您的直播或錄製中使用。
桌面音訊指的是您系統輸出的聲音。預設將嘗試使用您為電腦所設定的相同裝置。但如果您有特定的設定,希望每次使用 OBS Studio 時都能鎖定該設定,您可以指定特定的裝置。
麥克風/輔助音訊用於新增其他音訊輸入來源。這些可能是 USB 麥克風、Line-In 輸入或其他來自混音板的輸入。
進階
如果您希望聽到來自您的卡片或其他硬體輸入的音訊,請確保選擇您想聽到此音訊的裝置。通常這會與桌面音訊相同。
注意:當桌面音訊和監測裝置相同時,在 OBS Studio 中監測的音訊將透過桌面音訊頻道播放,並將廣播給檢視者。
輸出
「輸出」分頁是控制輸出檔案類型、檔案大小和儲存位置的地方。建議初期時將「輸出模式」保持設定為簡單。
影片位元率
如果您主要使用 OBS Studio進行串流,您會希望將影片位元率設定為遠低於您網際網路上傳速度的等級。一個很好的規則是將其設定為上傳速度的 80%。如果您的上傳速度為 5000Kbps 或 5Mbps,則將此值設定為 4000Kbps 會是一個不錯的起點。
Twitch 官方允許的最高位元率為 6Mbps 或 6000Kbps。
更多資訊及建議設定:https://stream.twitch.tv/encoding/
Youtube 對 1080p 60fps 的建議位元率為 4.5Mbps/4500Kbps 至 9Mbps/9000Kbps
更多資訊及建議設定:https://support.google.com/youtube/answer/2853702
編碼器
「編碼器」選項是指系統的哪個部分將負責壓縮您的影片以供串流或錄製。
軟體 (x264)會使用您系統的處理器,通常對電腦效能的影響較大,但可能會產生較高的品質。
硬體 (NVENC)會使用您系統的 Nvidia 顯示卡,通常對電腦效能的影響較小,但根據您的顯示卡年份,可能會導致品質較低。較新的 Nvidia 顯示卡,例如 20 Series (Turing)或 30 Series (Ampere)架構,可以產生與軟體 (x264) 非常相似的品質。
更多關於 Nvidia NVENC 的資訊:https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/
在此查詢您的卡是否支援硬體編碼及其功能:https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new
硬體 (VCE)會使用您系統的 AMD 顯示卡,如同 NVENC,串流時會有較低的效能影響,但品質可能會受到影響。
更多關於 AMD VCE 的資訊:https://en.wikipedia.org/wiki/Video_Coding_Engine
音訊位元率
這控制您串流的音訊位元率,因此也控制音訊品質。128Kbps 至 160Kbps 之間是一個不錯的起點。
故障排除
無音頻
如果出於某種原因,您不再看到 Elgato Video Capture的音頻錶移動,您可以嘗試透過來源設定 停用/重新啟用Elgato Video Capture,或拔出並重新插入裝置的 USB。
如果您重新啟動 Windows,可能還需要透過 Windows 裝置管理員刪除Analog Audio In (Elgato Video Capture)才能使其正常工作。
如需任何協助,請隨時 透過右側的工具聯繫我們。
