在本指南中，我們將向您展示如何將您的 Elgato Game Capture HD60 S+與 OBS Studio搭配使用，並設定軟體以充分利用您的裝置進行錄製或串流。雖然本指南是針對 OBS Studio編寫的，但許多步驟與 Streamlabs OBS的步驟相同。
What is OBS Studio?
OBS Studio 是一款免費的開放原始碼串流和錄製工具，具有強大的疊加層系統和音訊控制功能。它可以串流到 TwitchTV、YouTube、Mixer、Facebook、Twitter、RestreamIO等平台。它也可以同時以不同的品質設定進行錄製和串流。
您可以在這裡下載最新版本的 OBS Studio：https://obsproject.com/download
本指南發布時的目前版本：25.0.8
如果您想進一步瞭解 OBS Studio 及其功能，這是 EposVox 提供的 OBS Studio 學習課程：OBS Studio Master Class
Getting Started With OBS Studio
安裝並開啟 OBS Studio後，請轉到 OBS Studio視窗的下半部分。您應該會在左側找到一個稱為 Scenes的欄位，並且在其旁邊有一個稱為 Sources的欄位。在 Sources欄位下方，按一下下方的 + 按鈕。然後選擇 Video Capture Device。
將出現一個新的小視窗，要求您輸入圖層的名稱。您可以自由地為其命名，但在本指南中，我們將其稱為「Game Capture HD60 S+」。按一下「確定」。

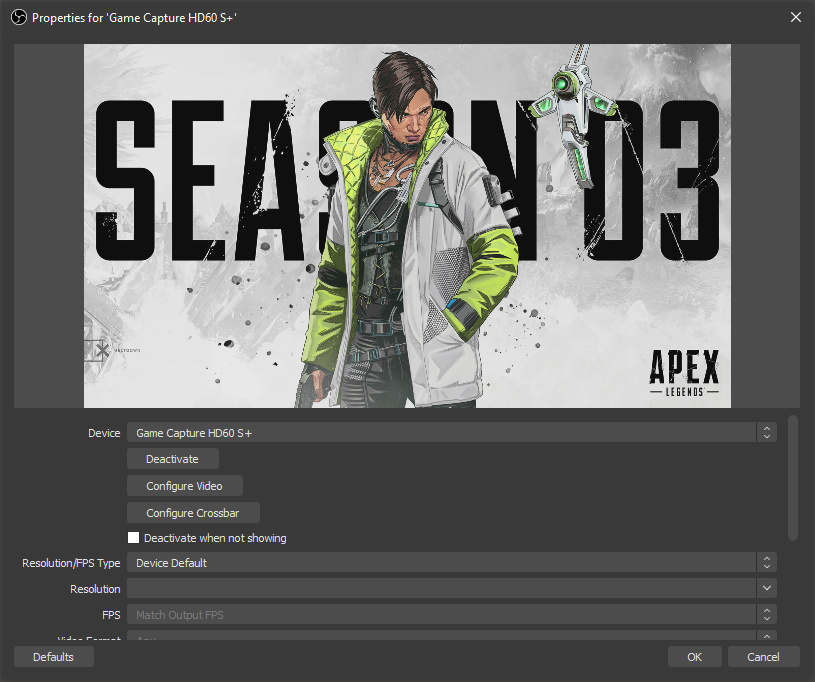

將出現一個具有預覽功能的新較大視窗（如下所示）。這要求您從列表中選擇擷取裝置並進行設定。在「裝置選擇」中，選擇「Game Capture HD60 S+」。
Configuring your Elgato Game Capture HD60 S+
High Dynamic Range (HDR)
如果您正在擷取 HDR 來源，Elgato Game Capture HD60 S+將自動將訊號轉換為 SDR，以便與 OBS Studio相容。這稱為 Tonemapping。
OBS Studio中的影像看起來將與在您連接到通過的 HDR 顯示器上看起來的方式不同。但這是正常行為。
Properties

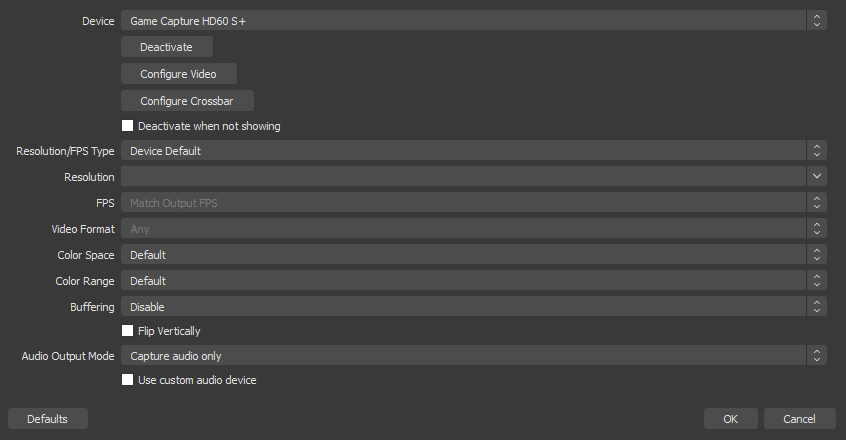

在裝置選擇和預覽下方，您有一組可以變更的屬性。
Deactivate/Activate
此功能用於本質上從 OBS Studio關閉裝置或將其開啟。如果您遇到問題，這可作為軟體重置裝置的方式。詳細資訊請參閱 #Troubleshooting。
Configure Video
「Configure Video」在 Elgato Game Capture HD60 S+中未使用
Configure Crossbar
「Configure Crossbar」目前在我們的裝置中未使用。
Resolution/FPS Type
這用於在自動或自訂解析度和影格速率之間切換。您通常可以將此設定保留在 Device Default。詳細資訊請參閱 #Troubleshooting。
Color Space
您可以將其保留在 Default。
Color Range
「Full」和「Partial」是指範圍的擴展程度。如果設定不正確，可能會導致您的影像出現過度對比或淡化。如果您正在從電腦擷取影片，可能需要將其設定為「Full」。如果您正在從主機擷取，通常建議使用 Default或 Partial 。
Buffering
將「Buffering」設定保留為 Disable。
Audio Output Mode
我們通常建議將其設定為「Capture audio only」。如果您希望聽到來自 Elgato Game Capture HD60 S+的音訊，我們建議使用 OBS Studio的「Audio Monitoring」功能。
不過，您也可以使用 Output Desktop Audio (Wave Out)或 Output Desktop Audio (DirectSound)選項來執行此操作。請記住，您的檢視者聽到的音訊現在將來自您的「Desktop Audio」軌道。
Custom Audio Device
這通常用於 Elgato Game Capture HD60 Pro或 Elgato Game Capture 4K60 Pro，以同步從連接到系統上另一個連接埠的 Chat Link轉接器的音訊與擷取裝置。對於 Elgato Game Capture HD60 S+ ，這通常不需要變更，因為它有自己的替代音訊輸入。

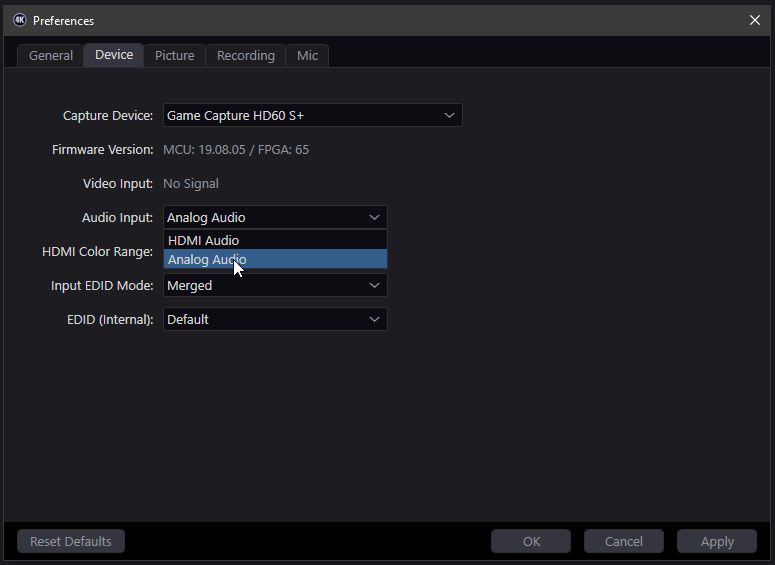

若要將 Chat Link與 Elgato Game Capture HD60 S+搭配使用，您需要開啟 4K Capture Utility。轉到「Settings」，然後轉到「Device」標籤。從這裡轉到「Audio Input」選擇，並將其從「HDMI Audio」變更為「Analog Audio」。
Adjusting The Scene
OBS Studio的預覽代表檢視者看到的內容。這稱為「Canvas」，您可以移動、旋轉、縮放、裁剪和拉伸場景中的不同物件。此區域也可以在錄製或串流時即時變更。您可以在錄製或串流時新增或移除物件以及移動或縮放它們，這些變更將出現在您的錄製檔案中或為您的串流檢視者顯示。
轉換
移動
若要在場景中移動物件，您可以將滑鼠懸停在預覽中的物件上，或在您的來源清單中選取該物件。然後在預覽中拖曳它。
縮放
如果您不希望您的 Elgato Game Capture HD60 S+佔據整個螢幕，您可以抓住其中一個角落並向中心拖曳以使其變小。
裁剪
如果您是從輸出 4:3 或非寬螢幕訊號的舊主機進行擷取，您可以按住 ALT 鍵並拖曳一側以從 Elgato Game Capture HD60 S+裁剪影片。您會看到綠色邊框顯示發生裁剪的位置。
如需更多進階控制項，您可以右鍵按一下您的 Elgato Game Capture HD60 S+來源，然後前往「轉換」、「編輯轉換」。這對於輸入特定值很有用。
圖層順序
如果您計劃在場景中使用來自 Elgato Game Capture HD60 S+的影片並添加疊加層或其他圖層，您需要確保這些疊加層位於您的 Elgato Game Capture HD60 S+圖層上方。如同 Photoshop 或其他圖像編輯器，來源清單底部的圖層位於背景中，清單頂部的圖層位於前景中。
OBS Studio 一般設定
若要快速開始設定 OBS Studio，您可能想試試 自動設定精靈。此精靈可在「工具」選單下找到。
此精靈將根據您電腦的各種詳細資訊（例如監視器解析度、系統效能和網際網路速度）設定 OBS Studio。這是開始使用的不錯選擇。
OBS Studio內有許多選項，但並非所有選項都適用於使用您的 Elgato Game Capture HD60 S+的基礎知識。因此，我們將專注於基礎知識。首先，我們需要確保軟體以正確的解析度和畫面速率運作。
視頻
我們可以透過前往檔案> 設定來進行此操作。然後進入視頻標籤。如果自動配置精靈尚未進行變更，通常您會想將基礎 (畫布) 解析度設定為 1920x1080。這是您畫布或包含圖層和覆蓋層的工作區域的解析度。
下一個輸出 (縮放) 解析度選項是最終錄製到您電腦磁碟或傳送到串流服務的內容。如果您的網際網路連線速度較慢或電腦效能較弱，您可以將輸出 (縮放) 解析度降低為例如 1280x720。
接下來，您會想要選擇串流或錄製的影格速率或 FPS。通常您會想將其設定為 60。
音頻
一般
在「設定」內的音頻功能表中,我們需要確保採樣率設定為 48Khz。我們的 Elgato Game Capture裝置原生運作於48Khz。將其設定為 44.1Khz 可能會導致音頻雜音、音頻隨時間漂移或其他異常。
我們的裝置以立體聲方式擷取音頻,不支援環繞聲。將聲道設定為立體聲。
裝置
在裝置部分,我們能夠指派額外的音頻來源以用於您的直播或錄製。
桌面音頻是指從您的系統輸出的聲音。預設值將嘗試使用與您為電腦設定的相同裝置。但如果您有特定的設置而不希望其改變,您可以指定特定裝置。
麥克風/輔助音頻用於新增額外的音頻輸入來源。這些可能是 USB 麥克風、Line-In 輸入或來自混音器的其他輸入。
進階
如果您希望聽到來自您的卡或其他硬體輸入的音頻,請確保選擇您想要聽到此音頻的裝置。一般來說,這應該與桌面音頻的裝置相同。
輸出
輸出標籤是我們控制輸出檔案類型、檔案大小以及儲存位置的地方。建議初學者將輸出模式設定為簡單模式。
影片位元率
如果您主要使用OBS Studio進行直播，則需要將影片位元率設定為遠低於您網路上傳速度的水準。一個很好的規則是將其設定為您上傳速度的 80%。如果您的上傳速度為 5000Kbps 或 5Mbps，則將此值設定為 4000Kbps 將是一個很好的起點。
編碼器
編碼器選項是指您系統的哪個部分將進行視訊壓縮的工作以進行直播或錄製。
軟體 (x264)將使用您系統的處理器，通常會對電腦效能產生較大的影響，但可能會獲得更高的品質。
硬體 (NVENC)將使用您系統的 Nvidia 顯示卡，通常會對電腦效能產生較小的影響，但可能會獲得較低的品質。
音訊位元率
這可控制您直播的音訊位元率，從而控制其品質。128Kbps 到 160Kbps 之間是一個很好的起點。
疑難排解
無訊號
請確保在使用 OBS Studio時，4K Capture Utility或其他擷取軟體已關閉。Elgato Game Capture HD60 S+一次只能由一個程式存取。
關閉 OBS Studio並開啟我們的 4K Capture Utility軟體，以查看訊號是否通過。如果沒有訊號出現，您需要進行一些基本的故障排除。
如果您在 4K Capture Utility中看到視訊，則表示您的裝置運作正常。關閉 4K Capture Utility。然後在 OBS Studio中，右鍵點擊您的 Elgato Game Capture HD60 S+圖層並選擇內容。接著點擊停用。等待 10 秒，然後點擊啟用。如果這不能解決問題，請關閉內容。再次右鍵點擊您的圖層並選擇移除。嘗試重新製作視訊擷取裝置，如此章節所示：設定您的 Game Capture HD60 S+
影片大小不正確
如果您發現來自 Elgato Game Capture HD60 S+的影片沒有填滿您的場景，或形狀異常，請嘗試在來源清單中右鍵點擊 Elgato Game Capture HD60 S+圖層，然後前往「Transform」（轉換），並選擇「Reset Transform」（重設轉換）或「Stretch to Screen」（延伸至螢幕）。
影片品質看起來較低
您的 ElgatoGame Capture HD60 S+可能以較低的解析度運作。以滑鼠右鍵點選您的 ElgatoGame Capture HD60 S+圖層，並移至 Properties。然後查看 Resolution/FPS Type。將此選項從 Device Default變更為 Custom。
移至清單上的下一個選項 Resolution。選擇您來源的解析度，這可能是 1080p 的 1920x1080 或 720p 的 1280x720。
下一個選項 FPS可設定為 Highest FPS。
Video Format可設定為 Default或 YV12。
影片看起来卡顿
如果您的影片看起来有跳帧或不流畅，请尝试将 Elgato Game Capture HD60 S+移动到您系统上的另一个 USB 3.0 连接埠。由于某些 USB 3.0 连接埠共享频宽，您可能需要检查多个连接。
执行此操作时，您在 OBS Studio中的设备选择可能会改变。右键单击您的 Elgato Game Capture HD60 S+图层，然后转到属性。
我的聊天連結音訊無法正常運作
您可能需要確保 OBS Studio 正確使用您的 Elgato Game Capture HD60 S+上的類比輸入。開啟 4K Capture Utility。進入 Settings，然後進入 Device標籤。從這裡確保已選擇 Elgato Game Capture HD60 S+。然後將音訊輸入從 HDMI Audio 變更為 Analog Audio。
完成此變更後，按一下 OK，並關閉 4K Capture Utility。OBS Studio 現在應該能夠擷取您的聊天連結音訊。
