Elgato Game Capture HD wird mit dem Nintendo Switch Dock über HDMI verbunden. Sie können das Videosignal auch über HDMI an einen Fernseher durchleiten. Im Lieferumfang ist ein HDMI-Kabel enthalten.

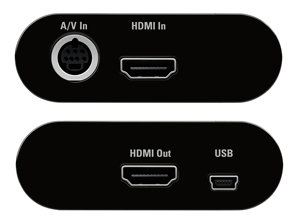

Ein- und Ausgänge



Elgato Game Capture HD verfügt über zwei Eingänge und zwei Ausgänge:

HDMI-Eingang

Dieser wird mit einer Spielkonsole oder einer anderen Videoquelle verbunden. Signale, die durch HDCP geschützt sind, können nicht verwendet werden.


A/V-Eingang (nur Elgato Game Capture HD)

Dieser wird mit einer analogen Videoquelle über Komponenten- oder Composite-Verbindung mit einem Adapterkabel verbunden. Ihre PlayStation 3 wird mit diesem Anschluss verbunden. Wenn Sie S-Video verwenden möchten, ist ein Analog Video Adapter Kabel im Elgato Online Store erhältlich.


HDMI-Ausgang

Dieses sendet das HDMI-Signal in Echtzeit an einen Fernseher oder eine Anzeige, damit Sie Ihr Spiel normal spielen können.


USB

Dies sendet das H.264-codierte Videosignal über USB 2.0 an Ihren Computer. Das Signal ist um einige Sekunden verzögert. Das USB-Kabel versorgt auch die Elgato Game Capture HD Hardware mit Strom.



Für die Einrichtung erforderliche Gegenstände

• Nintendo Switch

• Nintendo Switch Dock mit angeschlossenem Netzteil und HDMI-Kabel

• Desktop-PC mit angeschlossenem Elgato Game Capture HD an einem USB 2.x-Anschluss.

• 1 HDMI-Kabel, das mit dem Elgato Game Capture HD mitgeliefert wird.



Installationsschritte

Die Nintendo Switch hat selbst keinen Video-Ausgangsport - Sie können sie nicht direkt an die Elgato Game Capture HDanschließen, egal welchen Adapter Sie versuchen zu verwenden.

Stattdessen müssen Sie sie an das spezielle Nintendo Switch Dock anschließen, das mit der Nintendo Switchgeliefert wird. Dieses Dock hat HDMI-Ausgang.

1) Schließen Sie ein Ende eines HDMI-Kabels an den HDMI OUT-Anschluss des Nintendo Switch Dock.

an. 2) Schließen Sie das andere Ende dieses Kabels an den HDMI IN-Anschluss der Elgato Game Capture HD.

an. 3) Schließen Sie ein Ende des zweiten HDMI-Kabels an den HDMI OUT-Anschluss der Elgato Game Capture HD.

an. 4) Schließen Sie das andere Ende dieses Kabels an einen HDMI IN-Anschluss Ihres Fernsehers/Monitors an.

5) Setzen Sie die Nintendo Switch in das Nintendo Switch Dock.

ein. 6) Stellen Sie sicher, dass Ihre Elgato Game Capture HD über USB mit Ihrem Computer verbunden ist, und starten Sie die Elgato Game Capture HD Software.



Fehlerbehebung - Kein Bild auf dem Fernseher

Wenn Ihr Fernseher nur 720p und nicht 1080p unterstützt, erhalten Sie möglicherweise kein Videobild, wenn die Elgato Game Capture HD erstmals angeschlossen wird. Das Video wird möglicherweise immer noch in der Software angezeigt, aber nicht auf Ihrem Fernseher.

Die Lösung wäre, Ihre Nintendo Switch so einzustellen, dass Video auf 720p ausgegeben wird.



Fehlerbehebung - Kein Audio

Wenn Sie Kopfhörer oder ein Headset an die Nintendo Switch anschließen, während sie sich im Nintendo Switch Dock, dann wird Audio nicht zum HDMI-Ausgang weitergeleitet. Das bedeutet, dass Audio nicht Ihr Elgato Gaming Gerät oder den Passthrough-Fernseher oder die Anzeige erreicht.

Dies liegt daran, wie der Nintendo Switch konstruiert ist. Nur Nintendo kann dieses Design ändern.

Wenn Sie Ihr Headset oder Ihre Kopfhörer entfernen, wird Audio wieder an den Capture weitergeleitet.


Um ein Headset mit einem Nintendo Switch zu verwenden, ist eine Lösung die Verwendung eines Elgato Chat Link Pro Cable.
