Der folgende Artikel bezieht sich auf ein Produkt, das jetzt als Legacy (EOL) Statusgilt. Daher können die folgenden Informationen nicht mit aktueller Elgato Hardware und Software übereinstimmen. |
2. Erste Schritte mit OBS Studio
3. Konfigurieren Sie Ihren Game Capture HD60 S
In diesem Leitfaden zeigen wir Ihnen, wie Sie Ihren Elgato Game Capture HD60 S mit OBS Studio verwenden und die Software konfigurieren, um das Beste aus Ihrem Gerät für Aufnahmen oder Streaming herauszuholen. Obwohl dieser Leitfaden für OBS Studiogeschrieben ist, sind viele der Schritte identisch mit Streamlabs OBS.
Was ist OBS Studio?
OBS Studio ist ein kostenloses Open-Source-Tool für Streaming und Aufnahmen mit leistungsstarken Overlay-Systemen und Audiosteuerungen. Es kann auf TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOund mehr streamen. Es kann auch gleichzeitig mit unterschiedlichen Qualitätseinstellungen aufzeichnen und streamen.
Sie können die neueste Version von OBS Studio hier herunterladen: https://obsproject.com/download
Aktuelle Version zum Zeitpunkt dieses Leitfadens: 24.0.3
Wenn Sie mehr über OBS Studio und seine Möglichkeiten erfahren möchten, finden Sie hier einen OBS Studio Lernkurs von EposVox: OBS Studio Master Class
Erste Schritte mit OBS Studio
Sobald Sie OBS Studio installiert und geöffnet haben, gehen Sie zur unteren Hälfte des OBS Studio Fensters. Sie sollten auf der linken Seite eine Spalte namens Scenes finden und daneben eine Spalte namens Quellen. Unterhalb von Quellen Spalte klicken Sie auf die Schaltfläche + unten. Wählen Sie dann Video-Aufnahmegerät.

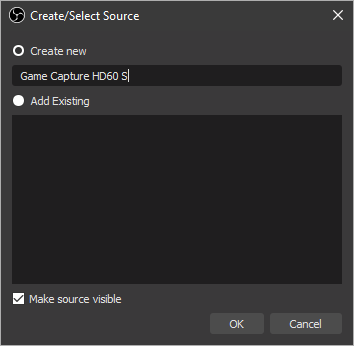

Ein neues kleines Fenster wird angezeigt, in dem Sie gefragt werden, wie Sie die Ebene nennen möchten. Sie können sie beliebig benennen, aber in dieser Anleitung nennen wir sie 'Game Capture HD60 S'. Klicken Sie auf OK.

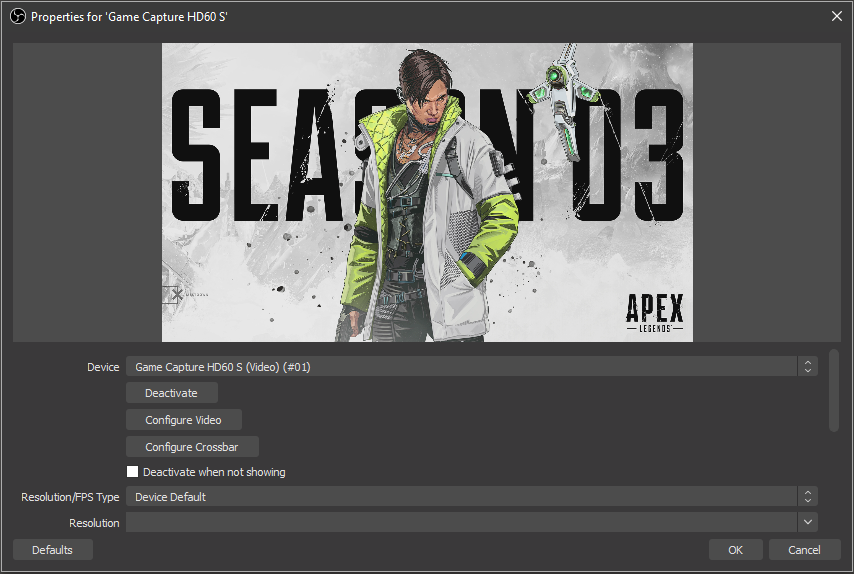

Ein neues größeres Fenster mit einer Vorschau wird angezeigt (siehe unten). Darin werden Sie aufgefordert, das Aufnahmegerät aus einer Liste auszuwählen und es zu konfigurieren. Wählen Sie bei der Geräteauswahl "Game Capture HD60 S (Video) #01”.
Directshow vs Legacy
Sie werden möglicherweise feststellen, dass Sie eine weitere Quelle in der Liste haben, die "Elgato Game Capture HD" heißt, und die, die wir ausgewählt haben, "Game Capture HD60 S (Video) #01". Die erste Option war für unsere älteren Elgato Game Capture HD und Elgato Game Capture HD60konzipiert. Sie ist jedoch nicht erforderlich für die Elgato Game Capture HD60 S, Elgato Game Capture HD60 Pro, oder Elgato Game Capture 4K60 Pro.
Die letztere Option verwendet etwas, das als Directshowbekannt ist. Dies ist eine Windows-Funktionalität, die im Allgemeinen eine geringere CPU-Auslastung hat und Software wie OBS Studio das direkte Steuern des Geräts ermöglicht. Wenn Sie mehrere Karten gleichzeitig verwenden, müssen Sie die Option Directshow verwenden, damit dies funktioniert, da die Auswahl "Elgato Game Capture HD" jeweils nur ein Gerät steuern kann.
Eine Liste von Geräten mit Multi-Device-Unterstützung:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Konfigurieren Sie Ihre Elgato Game Capture HD60 S

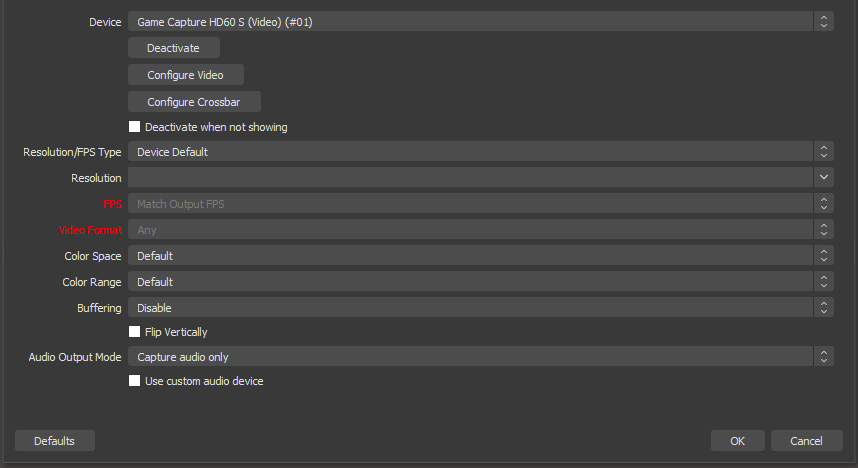

Unterhalb der Geräteauswahl und Vorschau finden Sie eine Reihe von Eigenschaften, die Sie ändern können.
Deaktivieren/Aktivieren
Diese Funktion dient im Wesentlichen zum Ausschalten des Geräts von OBS Studio oder zum Einschalten. Dies kann hilfreich sein, wenn Sie Probleme haben und das Gerät zurücksetzen möchten. Weitere Informationen finden Sie unter #Troubleshooting.
Video konfigurieren

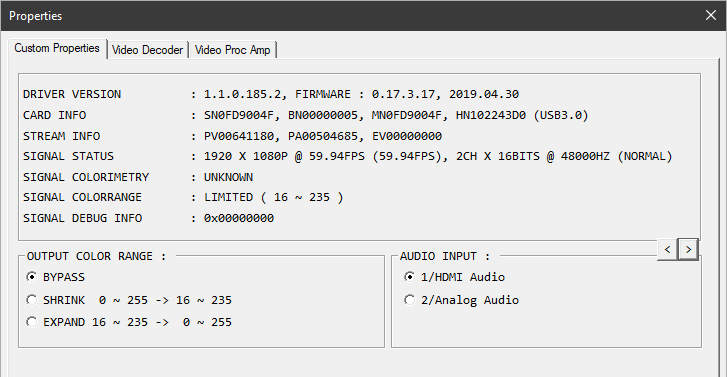

Die Video konfigurieren -Funktion mit dem Elgato Game Capture HD60 S wird zum Anzeigen der Signalinformationen verwendet, die die Karte empfängt. Dies ist hilfreich, wenn Sie den Signaltyp beheben, der von Ihrem PC, einer Konsole oder einer anderen Quelle kommt.
Es wird auch zum Ändern der Audioeingabe von HDMI Audio zu Analog Audioverwendet, was wichtig ist, wenn Sie unseren Chat Link Adapter verwenden.
Crossbar konfigurieren
Diese Schaltfläche wird derzeit nicht mit unseren Geräten verwendet.
Auflösung/Bildrate-Typ
Dies wird verwendet, um zwischen automatischen oder benutzerdefinierten Auflösungen und Bildraten zu wechseln. Sie können dies normalerweise auf Gerätestandardbelassen. Weitere Informationen finden Sie unter #Troubleshooting.
Farbraum
Sie können dies auf Standard.
Farbbereich
Voll und Teilweise beziehen sich darauf, wie erweitert der Bereich ist. Wenn dies falsch eingestellt ist, kann Ihr Video überbelichtet oder verblasst wirken. Wenn Sie Video von einem PC aufnehmen, muss dies möglicherweise auf Voll eingestellt werden. Wenn Sie von einer Konsole aufnehmen, wird im Allgemeinen Standard oder Teilweise empfohlen.
Pufferung
Lassen Sie die Pufferung auf Deaktiviert.
Audio-Ausgabemodus
Wir würden generell empfehlen, dies auf „Nur Audio erfassen Elgato Game Capture HD60 S zu setzen. Wenn Sie Audio von der OBS Studio abhören möchten, empfehlen wir die Verwendung der Audio-Monitoring-Funktion.
Sie können aber auch die Optionen Desktop-Audio ausgeben (Wave Out) oder Desktop-Audio ausgeben (DirectSound) verwenden. Beachten Sie, dass das Audio, das Ihre Zuschauer hören, nun vom Track „Desktop-Audio
Benutzerdefiniertes Audiogerät
Dies wird typischerweise für die Elgato Game Capture HD60 Pro oder Elgato Game Capture 4K60 Pro verwendet, um Audio vom Chat Link -Adapter synchronisiert zu verbinden, der an einen anderen Anschluss an Ihrem System mit dem Erfassungsgerät verbunden ist. Dies muss normalerweise bei der Elgato Game Capture HD60 S nicht geändert werden, da sie ihren eigenen alternativen Audioeingang hat.
Um den Chat Link in OBS Studio mit Ihrer Elgato Game Capture HD60 S zu verwenden, klicken Sie mit der rechten Maustaste auf Ihre Elgato Game Capture HD60 S -Ebene und gehen Sie zu „Eigenschaften Video konfigurieren. Ein neues grau gefärbtes Fenster wird angezeigt. Suchen Sie unten rechts nach der Option „Audioeingang 2/Analogaudio.
Die Szene anpassen
OBS Studio's Vorschau zeigt an, was der Zuschauer sieht. Dies wird als Canvas bezeichnet, und Sie können verschiedene Objekte in der Szene verschieben, drehen, skalieren, zuschneiden und strecken. Dieser Bereich kann auch live während der Aufnahme oder des Streamings geändert werden. Sie können Objekte hinzufügen oder entfernen sowie verschieben oder skalieren, während Sie aufnehmen oder streamen, und diese Änderungen werden in Ihrer Aufnahmedatei angezeigt oder für Ihre Zuschauer gestreamt.
Transformieren
Verschieben
Um ein Objekt in Ihrer Szene zu verschieben, können Sie es in der Vorschau überfahren oder in Ihrer Liste „Quellen
Skalieren
Wenn Sie möchten, dass Ihre Elgato Game Capture HD60 S nicht den ganzen Bildschirm ausfüllt, können Sie eine Ecke ergreifen und nach innen ziehen, um sie zu verkleinern.
Zuschneiden
Wenn Sie von einer älteren Konsole erfassen, die ein 4:3- oder Non-Widescreen-Signal ausgibt, können Sie die ALT-Taste halten und von einer Seite in den Video Elgato Game Capture HD60 S. Sie sehen einen grünen Rahmen, wo ein Zuschnitt aufgetreten ist.
Für erweiterte Steuerelemente können Sie mit der rechten Maustaste auf Ihre Elgato Game Capture HD60 S Quelle klicken und dann zu Transformieren, Transformieren bearbeiten gehen. Dies ist nützlich, um spezifische Werte einzugeben.
Ebenenreihenfolge
Wenn Sie planen, Overlays oder andere Ebenen in Ihrer Szene mit dem Video von Ihrem Elgato Game Capture HD60 S, zu haben, müssen Sie sicherstellen, dass diese Overlays über Ihrem Elgato Game Capture HD60 S Ebene liegen. Wie in Photoshop oder anderen Bildbearbeitungsprogrammen befinden sich Ebenen am unteren Ende Ihrer Quellenliste im Hintergrund und Ebenen oben in der Liste im Vordergrund.
OBS Studio Allgemeine Einstellungen
Um einen schnellen Einstieg beim Einrichten von OBS Studiozu haben, möchten Sie möglicherweise den Auto-Konfigurationsassistentenausprobieren. Dieser Assistent finden Sie im Menü Extras.
Dieser Assistent konfiguriert OBS Studio basierend auf verschiedenen Details über Ihren Computer, wie z. B. Monitorauflösung, Systemleistung und Internetgeschwindigkeit. Dies ist eine gute Option, um zu beginnen.
Es gibt viele Optionen in OBS Studio. Aber nicht alle gelten für die Grundlagen der Verwendung Ihres Elgato Game Capture HD60 S. Daher werden wir uns auf die Grundlagen konzentrieren. Zunächst müssen wir sicherstellen, dass die Software mit der richtigen Auflösung und Bildrate läuft.
Video
Wir können dies tun, indem wir zu Datei > Einstellungengehen. Gehen Sie dann zum Video Tab. Wenn der Auto-Konfigurationsassistenten dies noch nicht geändert hat, möchten Sie normalerweise Ihre Basis (Canvas) Auflösung auf 1920x1080 setzen. Dies ist die Auflösung Ihres Canvas oder des Arbeitsbereichs mit Ihren Ebenen und Overlays.
Die nächste Option für Ausgabe (skalierte) Auflösung ist das, was letztendlich auf die Festplatte deines Computers geschrieben oder an den Streaming-Dienst gesendet wird. Wenn du eine langsamere Internetverbindung oder einen schwächeren Computer hast, kannst du die Ausgabe (skalierte) Auflösung auf 1280x720 zum Beispiel einstellen.
Als nächstes möchtest du die Bildrate oder FPS deines Streams oder deiner Aufnahme wählen. Normalerweise solltest du diese auf 60 einstellen.
Audio
Allgemein
Im Audio Menü in den Einstellungen möchten wir sicherstellen, dass Abtastrate auf 48Khz eingestellt ist. Unsere Elgato Game Capture Geräte arbeiten nativ mit 48Khz. Das Einstellen auf 44.1Khz kann zu Audio-Stottern, Audio-Drifting im Laufe der Zeit oder anderen Anomalien führen.
Unsere Geräte erfassen Audio in Stereo und unterstützen Surround Sound nicht. Stellen Sie Kanäle auf Stereo ein.
Geräte
Im Geräte Abschnitt können wir zusätzliche Audioquellen zuweisen, die in deinem Stream oder deiner Aufnahme verwendet werden sollen.
Desktop-Audio bezieht sich auf den Ton, der aus deinem System kommt. Standard versucht, das gleiche Gerät zu verwenden, das du für deinen Computer eingestellt hast. Aber wenn du ein spezifisches Setup hast, das sich nicht ändern soll, kannst du ein bestimmtes Gerät angeben.
Mikrofon/Zusätzliche Audio dient zum Hinzufügen zusätzlicher Audioeingabequellen. Dies könnten USB-Mikrofone, Line-In-Eingänge oder andere Eingänge von Mischpulten sein.
Erweitert
Wenn du Audio von deiner Karte oder anderen Hardware-Eingängen hören möchtest, wähle das Gerät aus, über das du dieses Audio hören möchtest. Normalerweise würde dies das gleiche Gerät sein wie Desktop-Audio.
Ausgabe
Der Reiter "Ausgabe" ist der Ort, an dem wir den Dateityp kontrollieren, den wir ausgeben, wie groß die Datei sein wird und wo sie gespeichert wird. Es wird empfohlen, den Ausgabemodus auf Einfach eingestellt zu lassen, um anzufangen.
Video-Bitrate
Wenn du OBS Studio hauptsächlich zum Streamen verwendest, möchtest du Video-Bitrate auf ein Niveau setzen, das gut innerhalb deiner Upload-Geschwindigkeit liegt. Eine gute Regel ist, dies auf 80% deines Uploads einzustellen. Wenn du 5000Kbps oder 5Mbps als Upload-Geschwindigkeit hattest, wäre das Setzen dieses Wertes auf 4000Kbps ein guter Ausgangspunkt.
Encoder
Die Encoder-Option bezieht sich darauf, welcher Teil deines Systems die Arbeit der Komprimierung deines Videos zum Streamen oder Aufnehmen leistet.
Software (x264) nutzt den Prozessor deines Systems und hat im Allgemeinen einen größeren Einfluss auf die Computerleistung, kann aber zu höherer Qualität führen.
Hardware (NVENC) nutzt deine Nvidia-Grafikkarte und hat im Allgemeinen einen kleineren Einfluss auf die Computerleistung, kann aber zu niedrigerer Qualität führen.
Audio-Bitrate
Dies steuert die Bitrate und damit die Qualität des Audios deines Streams. Zwischen 128Kbps und 160Kbps ist ein guter Anfangspunkt.
Fehlerbehebung
Kein Signal
Stelle sicher, dass bei der Arbeit mit OBS Studio dass Game Capture HD, 4K Capture Utility, oder andere Erfassungssoftware geschlossen ist. Der Elgato Game Capture HD60 S kann nur von einem Programm gleichzeitig zugegriffen werden.
Schließe OBS Studio und öffne unser Game Capture HD oder 4K Capture Utility -Programm, um zu sehen, ob ein Signal ankommt. Wenn kein Signal angezeigt wird, musst du eine allgemeine Fehlerbehebung durchführen.
Wenn du Video in Game Capture HD oder 4K Capture Utilitysiehst, funktioniert dein Gerät ordnungsgemäß. Schließe Game Capture HD und/oder 4K Capture Utility. Klicke dann in OBS Studio mit der rechten Maustaste auf deinen Elgato Game Capture HD60 S -Layer und gehe zu Eigenschaften. Klicke dann auf Deaktivieren. Warte 10 Sekunden und klicke auf Aktivieren. Wenn das nicht hilft, dann schließen Sie Eigenschaften. Klicken Sie erneut mit der rechten Maustaste auf Ihre Ebene und gehen Sie zu Entfernen. Versuchen Sie, das Video Capture Device wie im Abschnitt #Adding-the- Game-Capture-HD60 S-to-your-Scene neu zu erstellen.
Video hat nicht die richtige Größe
Wenn Sie feststellen, dass das Video von Ihrem Elgato Game Capture HD60 S Ihre Szene nicht ausfüllt oder eine seltsame Form hat, versuchen Sie, mit der rechten Maustaste auf die HD60 S-Ebene in Ihrer Quellliste zu klicken, gehen Sie dann zu Transformieren und wählen Sie Transform zurücksetzen oder Auf Bildschirm dehnen.
Video sieht von geringerer Qualität aus
Ihr Elgato Game Capture HD60 S funktioniert möglicherweise mit einer niedrigeren Auflösung. Klicken Sie mit der rechten Maustaste auf Ihr Elgato Game Capture HD60 S und gehen Sie zu Eigenschaften. Suchen Sie dann nach Auflösung/FPS-Typ. Stellen Sie dies von Gerätestandard auf Benutzerdefiniert.
Gehen Sie zur nächsten Option in der Liste Auflösung. Wählen Sie die Auflösung Ihrer Quelle, dies kann 1920x1080 für 1080p oder 1280x720 für 720p sein.
Die nächste Option, FPS, kann auf Höchste FPS.
Videoformat kann auf Standard oder YV12.
Mein Chat Link-Audio funktioniert nicht
OBS Studio verwendet nicht die gleichen Audioeinstellungen für Ihr Elgato Game Capture HD60 S wie Sie möglicherweise in Ihrem Elgato Game Capture HD oder 4K Capture Utility Software. Klicken Sie mit der rechten Maustaste auf Ihr Elgato Game Capture HD60 S Layer und gehen Sie zu Eigenschaften. Klicken Sie dann auf Video konfigurieren.

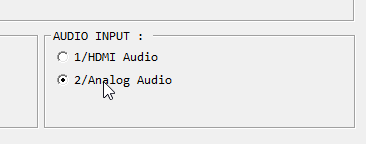

Es wird ein neues grau gefärbtes Fenster angezeigt. Suchen Sie nach der Audioeingangoption unten rechts und wählen Sie 2/Analog Audio.
