2. Bien démarrer avec OBS Studio
3. Configuration de votre Game Capture HD60 S
Dans ce guide, nous vous montrerons comment utiliser votre Elgato Game Capture HD60 S avec OBS Studio et configurer le logiciel pour tirer le meilleur parti de votre appareil pour l'enregistrement ou le streaming. Bien que ce guide soit écrit pour OBS Studio. De nombreuses étapes sont identiques pour Streamlabs OBS.
Qu'est-ce que OBS Studio ?
OBS Studio est un outil de streaming et d'enregistrement gratuit et open source avec des systèmes de superposition puissants et des contrôles audio. Il peut effectuer un streaming vers TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIO, et bien d'autres. Il peut également enregistrer et effectuer un streaming en même temps avec des paramètres de qualité différents si souhaité.
Vous pouvez télécharger la dernière version de OBS Studio ici : https://obsproject.com/download
Version actuelle au moment de ce guide : 24.0.3
Si vous souhaitez en savoir plus sur OBS Studio et ses capacités, voici un OBS Studio Learning Course d'EposVox : OBS Studio Master Class
Bien démarrer avec OBS Studio
Une fois que vous avez OBS Studio installé et ouvert, allez à la moitié inférieure de la fenêtre OBS Studio . Vous devriez trouver une colonne sur la gauche appelée Scenes et à côté une colonne appelée Sources. Sous la colonne Sources , Périphérique de capture vidéo.
Une nouvelle petite fenêtre apparaîtra vous demandant le nom que vous souhaitez donner à la source. Vous êtes libre de la nommer comme vous le souhaitez, mais pour ce guide, nous l'appellerons «Game Capture HD60 S». Cliquez sur OK.

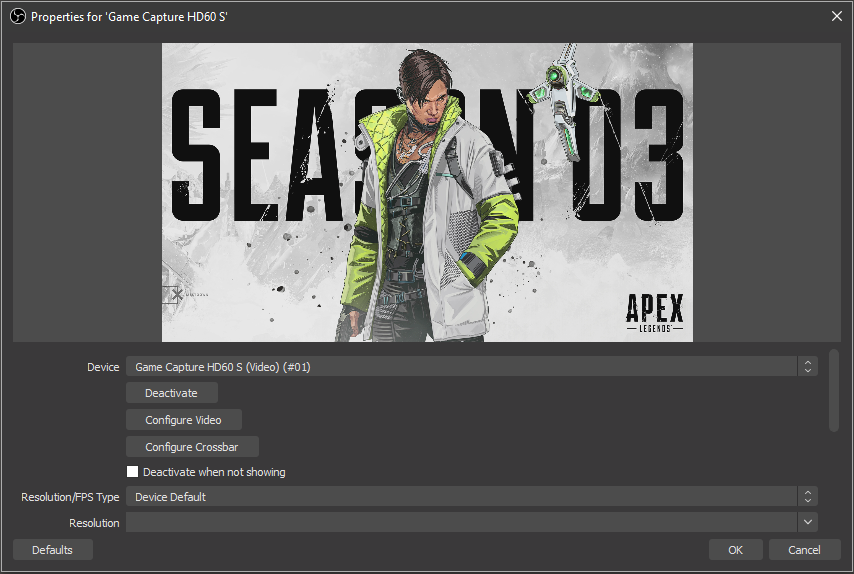

Une nouvelle fenêtre plus grande avec un aperçu apparaîtra (voir ci-dessous). Elle vous demande de choisir le périphérique de capture dans une liste et de le configurer. Pour la sélection du périphérique, choisissez «Game Capture HD60 S (Video) #01”.
Directshow vs Legacy
Vous pouvez remarquer que vous avez une autre source dans la liste appelée «Elgato Game Capture HD» et celle que nous avons choisie, «Game Capture HD60 S (video) #01». La première option a été conçue pour nos anciens Elgato Game Capture HD et Elgato Game Capture HD60. Mais elle n'est pas nécessaire pour le Elgato Game Capture HD60 S, Elgato Game Capture HD60 Proou le Elgato Game Capture 4K60 Pro.
La deuxième option utilise quelque chose connu sous le nom de Directshow. Il s'agit d'une fonctionnalité Windows qui a généralement une utilisation CPU plus faible et permet à des logiciels tels que OBS Studio de contrôler directement le périphérique. Si vous utilisez plusieurs cartes à la fois, vous devrez utiliser l'option Directshow pour que cela fonctionne, car la sélection «Elgato Game Capture HD» ne peut contrôler qu'un seul périphérique à la fois.
Une liste de périphériques disposant du support multi-périphériques:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Configuration de votre Elgato Game Capture HD60 S

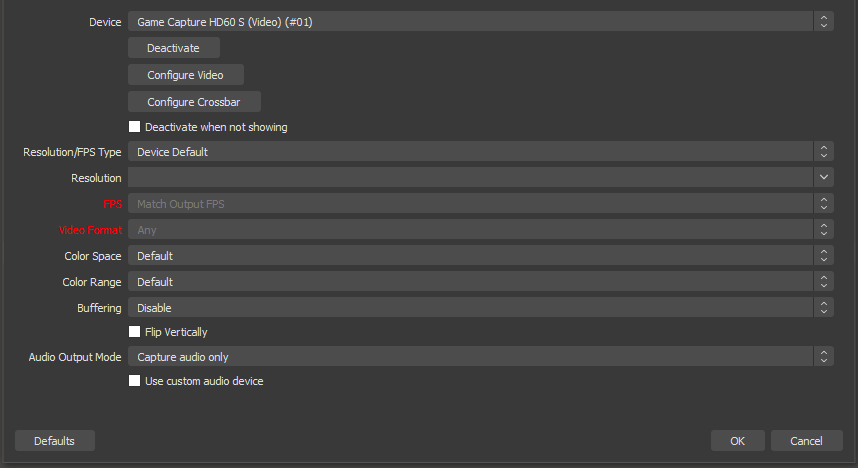

Sous la sélection de l'appareil et l'aperçu, vous avez un ensemble de propriétés que vous pouvez modifier.
Désactiver/Activer
Cette fonction permet essentiellement d'éteindre l'appareil dans OBS Studio ou de l'allumer. Cela peut être utile si vous rencontrez des problèmes en tant que moyen de réinitialiser l'appareil. Plus d'informations dans #Dépannage.
Configurer la vidéo

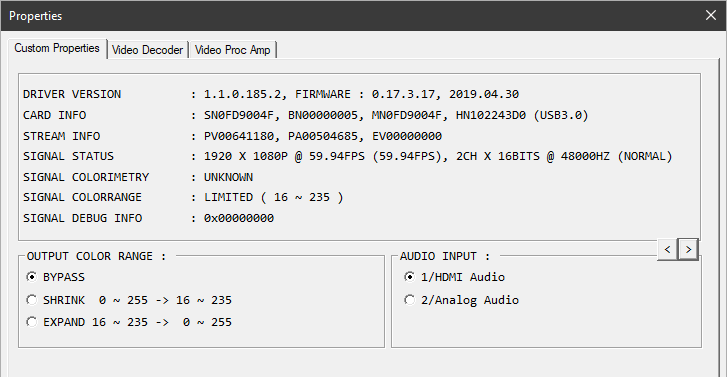

La fonction Configurer la vidéo avec le Elgato Game Capture HD60 S est utilisée pour afficher les informations du signal que la carte reçoit. C'est utile si vous dépannez le type de signal provenant de votre PC, console ou autre source.
Elle est également utilisée pour modifier l'entrée audio de HDMI Audio à Analog Audio, ce qui est important si vous utilisez notre Chat Link adaptateur.
Configurer Crossbar
Ce bouton est actuellement inutilisé avec nos appareils.
Type de résolution/FPS
Ceci est utilisé pour basculer entre des résolutions et des fréquences d'images automatiques ou personnalisées. Vous pouvez généralement laisser ceci sur Device Default. Plus d'informations dans #Dépannage.
Espace colorimétrique
Vous pouvez laisser ceci sur Default.
Plage de couleurs
Complet et Partiel se rapportent à la façon dont la plage est étendue. Une configuration incorrecte de ceci pourrait faire apparaître votre vidéo trop contrastée ou fanée. Si vous capturez la vidéo à partir d'un PC, ceci peut devoir être défini sur Complet. Si vous capturez à partir d'une console, généralement Default ou Partial est recommandé.
Mise en tampon
Laissez la mise en tampon définie sur Disable.
Mode de sortie audio
Nous recommandons généralement de définir cela sur Capturer l'audio uniquement. Si vous souhaitez écouter l'audio provenant du Elgato Game Capture HD60 S, nous vous suggérons d'utiliser OBS Studiola fonction Audio Monitoring.
Cependant, vous pouvez également utiliser les options Output Desktop Audio (Wave Out) ou Output Desktop Audio (DirectSound) pour faire cela aussi. Gardez à l'esprit que l'audio que vos spectateurs entendront proviendra maintenant de votre piste Desktop Audio.
Périphérique audio personnalisé
Ceci est généralement utilisé pour le Elgato Game Capture HD60 Pro ou Elgato Game Capture 4K60 Pro pour synchroniser l'audio de l'adaptateur Chat Link connecté à un autre port de votre système au périphérique de capture. Ceci n'a généralement pas besoin d'être modifié pour le Elgato Game Capture HD60 S car il dispose de sa propre entrée audio alternative.
Pour utiliser le Chat Link dans OBS Studio avec votre Elgato Game Capture HD60 S, cliquez avec le bouton droit sur votre Elgato Game Capture HD60 S couche et allez dans Propriétés. Ensuite, cliquez sur Configure Video. Vous verrez une nouvelle fenêtre de couleur grise. Cherchez l'option Audio Input en bas à droite et choisissez 2/Analog Audio.
Ajustement de la scène
OBS Studiol'aperçu représente ce que le spectateur voit. C'est ce qu'on appelle le Canvas et vous pouvez déplacer, faire pivoter, mettre à l'échelle, recadrer et étirer différents objets de la scène. Cette zone peut également être modifiée en direct pendant l'enregistrement ou la diffusion en continu. Vous pouvez ajouter ou supprimer des objets ainsi que les déplacer ou les redimensionner pendant que vous enregistrez ou diffusez en continu et ces modifications apparaîtront dans votre fichier enregistré ou seront visibles par vos spectateurs de diffusion en continu.
Transformer
Déplacer
Pour déplacer un objet dans votre scène, vous pouvez le survoler dans l'aperçu ou le sélectionner dans votre liste de sources. Ensuite, faites-le glisser dans l'aperçu.
Mettre à l'échelle
Si vous ne souhaitez pas que votre Elgato Game Capture HD60 S occupe tout l'écran, vous pouvez saisir un coin et le faire glisser vers le centre pour le rendre plus petit.
Recadrer
Si vous capturez à partir d'une ancienne console qui émet un signal 4:3 ou non-écran large, vous pouvez maintenir la touche ALT enfoncée et faire glisser un côté pour recadrer la vidéo à partir du Elgato Game Capture HD60 S. Vous verrez une bordure verte là où un recadrage s'est produit.
Pour des contrôles plus avancés, vous pouvez cliquer avec le bouton droit sur votre Elgato Game Capture HD60 S source, puis aller à Transformer, Modifier la transformation. Cela est utile pour saisir des valeurs spécifiques.
Ordre des calques
Si vous prévoyez d'avoir des superpositions ou d'autres calques dans votre scène avec la vidéo de votre Elgato Game Capture HD60 S, vous devrez vous assurer que ces superpositions se trouvent au-dessus de votre Elgato Game Capture HD60 S calque. Comme dans Photoshop ou d'autres éditeurs d'images, les calques au bas de votre liste de sources sont en arrière-plan et les calques au haut de la liste sont au premier plan.
OBS Studio Paramètres généraux
Pour bien commencer la configuration de OBS Studio. Vous pouvez essayer l' Assistant de configuration automatique. Cet assistant se trouve dans le menu Outils.
Cet assistant configurera OBS Studio en fonction de divers détails sur votre ordinateur, tels que la résolution de votre moniteur, les performances de votre système et la vitesse d'Internet. C'est une bonne option pour commencer.
Il y a beaucoup d'options dans OBS Studio. Mais toutes ne s'appliquent pas aux bases d'utilisation de votre Elgato Game Capture HD60 S. Nous allons donc nous concentrer sur les bases. Premièrement, nous devons nous assurer que le logiciel fonctionnera à la bonne résolution et fréquence d'images.
Vidéo
Nous pouvons le faire en allant dans Fichier > Paramètres. Ensuite, allez dans l'onglet Vidéo . Si l' Assistant de configuration automatique n'a pas encore changé cela, vous voudrez généralement définir votre Résolution de base (Canvas) à 1920x1080. C'est la résolution de votre Canvas ou la zone de travail avec vos calques et superpositions.
L'option suivante pour la Résolution de sortie (mise à l'échelle) est ce qui est finalement enregistré sur le disque de votre ordinateur ou envoyé au service de streaming. Si vous avez une connexion Internet plus lente ou un ordinateur moins puissant, vous pouvez réduire la Résolution de sortie (mise à l'échelle) à 1280x720 par exemple.
Ensuite, vous devrez choisir la fréquence d'images ou le nombre d'images par seconde de votre stream ou enregistrement. Généralement, vous voudrez que cela soit défini sur 60.
Audio
Général
Dans le menu Audio à l'intérieur des Paramètres, nous voulons nous assurer que Fréquence d'échantillonnage est définie sur 48Khz. Nos appareils Elgato Game Capture fonctionnent nativement à 48Khz. Le fait de définir cela sur 44,1Khz peut causer des saccades audio, une dérive audio au fil du temps ou d'autres anomalies.
Nos appareils capturent l'audio en stéréo et ne prennent pas en charge le son surround. Définissez Canaux sur Stéréo.
Appareils
Dans la section Appareils , nous pouvons assigner des sources audio supplémentaires à utiliser dans votre stream ou enregistrement.
Audio du bureau fait référence au son qui sort de votre système. Par défaut, il tentera d'utiliser le même appareil que celui que vous avez défini pour votre ordinateur. Mais si vous avez une configuration spécifique que vous ne souhaitez pas modifier, vous pouvez spécifier un appareil spécifique.
Audio Micro/Auxiliaire permet d'ajouter des sources d'entrée audio supplémentaires. Il peut s'agir de microphones USB, d'entrées Line-In ou d'autres entrées provenant de tables de mixage.
Avancé
Si vous souhaitez entendre l'audio de votre carte ou d'autres entrées matérielles, assurez-vous de sélectionner l'appareil où vous souhaiteriez entendre cet audio. Généralement, il s'agit du même appareil que Audio du bureau.
Sortie
L'onglet Sortie est l'endroit où nous contrôlons le type de fichier que nous exportons, la taille du fichier et l'endroit où il est enregistré. Il est recommandé de laisser le Mode de sortie défini sur Simple pour commencer.
Débit vidéo
Si vous utilisez OBS Studio principalement pour diffuser en direct, vous devrez définir Débit vidéo à un niveau bien dans les limites de votre débit de téléchargement Internet. Une bonne règle à suivre est de le définir à 80 % de votre débit de téléchargement. Si vous aviez 5000 Kbps ou 5 Mbps comme débit de téléchargement, alors définir cette valeur à 4000 Kbps serait un bon point de départ.
Encodeur
L'option Encodeur fait référence à la partie de votre système qui effectuera le travail de compression de votre vidéo pour la diffusion en direct ou l'enregistrement.
Logiciel (x264) utilise le processeur de votre système et aura généralement un impact plus important sur les performances de l'ordinateur, mais peut entraîner une qualité supérieure.
Matériel (NVENC) utilise la carte vidéo Nvidia de votre système et aura généralement un impact moins important sur les performances de l'ordinateur, mais peut entraîner une qualité inférieure.
Débit audio
Ceci contrôle le débit binaire et donc la qualité de l'audio de votre flux. Entre 128 Kbps et 160 Kbps est un bon point de départ.
Dépannage
Aucun signal
Assurez-vous que lorsque vous travaillez avec OBS Studio que Game Capture HD, 4K Capture Utility, ou tout autre logiciel de capture soit fermé. Le Elgato Game Capture HD60 S ne peut être accédé que par un seul programme à la fois.
Fermez OBS Studio et ouvrez notre logiciel Game Capture HD ou 4K Capture Utility pour voir si un signal apparaît. Si aucun signal n'apparaît, vous devrez effectuer un dépannage général.
Si vous voyez la vidéo dans Game Capture HD ou 4K Capture Utility, votre appareil fonctionne correctement. Fermez Game Capture HD et/ou 4K Capture Utility. Ensuite, à l'intérieur de OBS Studio faites un clic droit sur votre couche Elgato Game Capture HD60 S et allez à Propriétés. Puis cliquez sur Désactiver. Attendez 10 secondes et cliquez sur Activer. Si cela n'aide pas, fermez Propriétés. Cliquez à nouveau sur votre calque et allez à supprimer. Essayez de recréer le dispositif de capture vidéo comme indiqué dans la section #Adding-the-Game-Capture-HD60 S-to-your-Scene.
La vidéo n'a pas la bonne taille
Si vous remarquez que la vidéo de votre Elgato Game Capture HD60 S ne remplit pas votre scène ou qu'elle a une forme étrange, essayez de cliquer avec le bouton droit sur le calque HD60 S dans votre liste de sources, puis allez à Transformer et Réinitialiser la transformation ou Étirer à l'écran.
La vidéo semble de moins bonne qualité
Votre Elgato Game Capture HD60 S fonctionne peut-être à une résolution inférieure. Cliquez avec le bouton droit sur votre Elgato Game Capture HD60 S calque et allez à Propriétés. Ensuite, recherchez Type de résolution/FPS. Réglez ceci à partir de Par défaut de l'appareil à Personnalisé.
Allez à l'option suivante de la liste Résolution. Sélectionnez la résolution de votre source, ce peut être 1920x1080 pour 1080p ou 1280x720 pour 720p.
L'option suivante, FPS, peut être définie à FPS le plus élevé.
Format vidéo peut être défini à Par défaut ou YV12.
L'audio de mon lien Chat n'est pas fonctionnel
OBS Studio n'utilise pas les mêmes paramètres audio pour votre Elgato Game Capture HD60 S que vous avez peut-être configurés dans votre Elgato Game Capture HD ou 4K Capture Utility logiciel. Faites un clic droit sur votre Elgato Game Capture HD60 S calque et accédez à Propriétés. Cliquez ensuite sur Configurer la vidéo.
Une nouvelle fenêtre de couleur grise s'affichera. Recherchez l'option Entrée audio en bas à droite et choisissez 2/Audio analogique.
