Cet article couvre les appareils de capture suivants car les étapes seront similaires :
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
2. Premiers pas avec OBS Studio
3. Configuration de votre carte de capture interne
4. Contenu en plage dynamique élevée (HDR)
Dans ce guide, nous vous montrerons comment utiliser votre carte de capture PCIe interne avec OBS Studio et configurer le logiciel pour tirer le meilleur parti de votre appareil pour l'enregistrement ou le streaming. Bien que ce guide soit rédigé pour OBS Studio, de nombreuses étapes sont identiques pour Streamlabs OBS.
Qu'est-ce que OBS Studio ?
OBS Studio est un outil gratuit et open source de streaming et d'enregistrement avec des systèmes de superposition puissants et des contrôles audio. Il peut diffuser vers Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIO, et bien d'autres. Il peut également enregistrer et diffuser simultanément à différents niveaux de qualité si souhaité.
Vous pouvez télécharger la dernière version de OBS Studio ici : https://obsproject.com/download
Version actuelle au moment de ce guide : 32.1.2
Si vous souhaitez en savoir plus sur OBS Studio et ses capacités, voici un OBS Studio Learning Course par EposVox : OBS Studio Master Class
Premiers pas avec OBS Studio

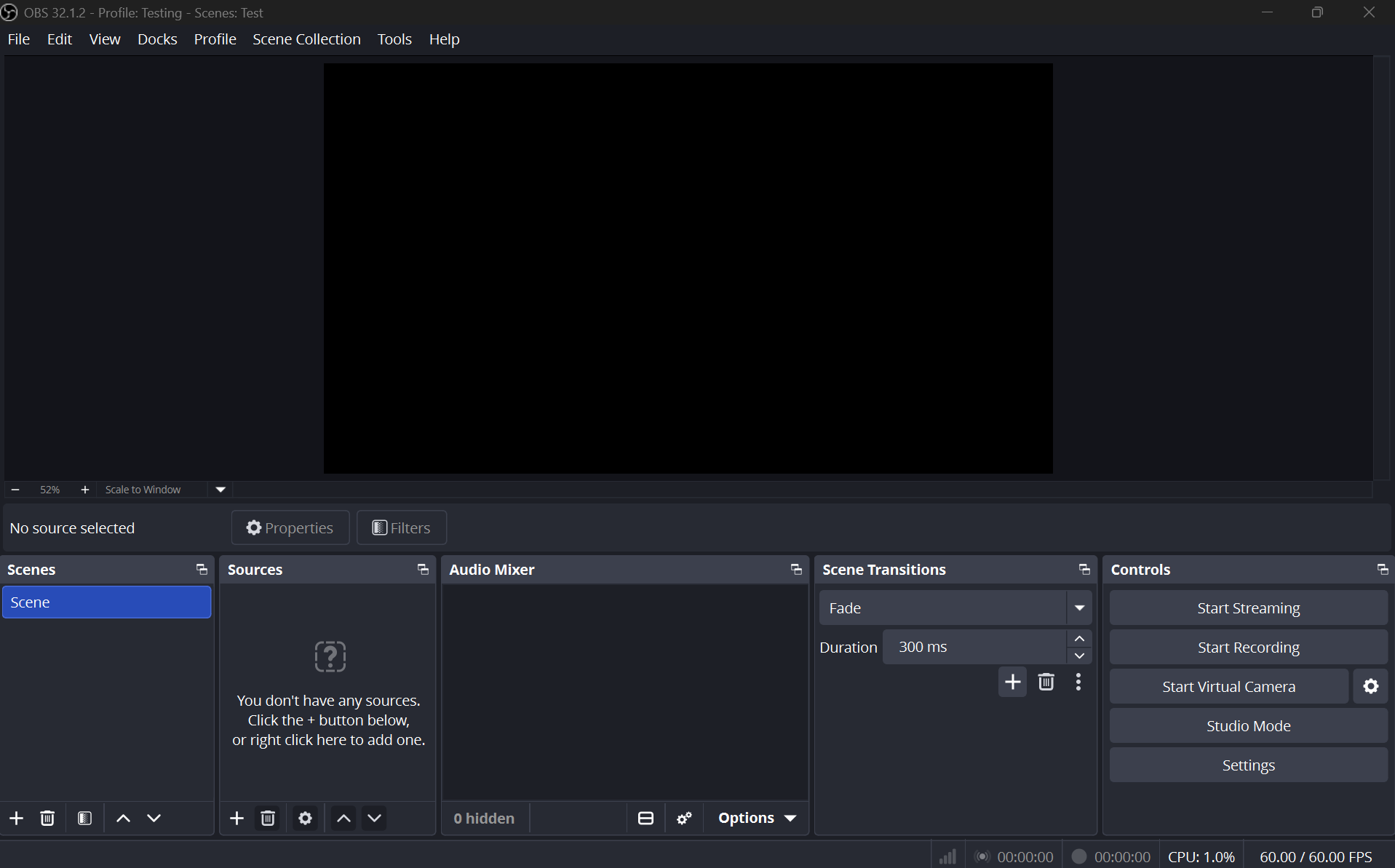

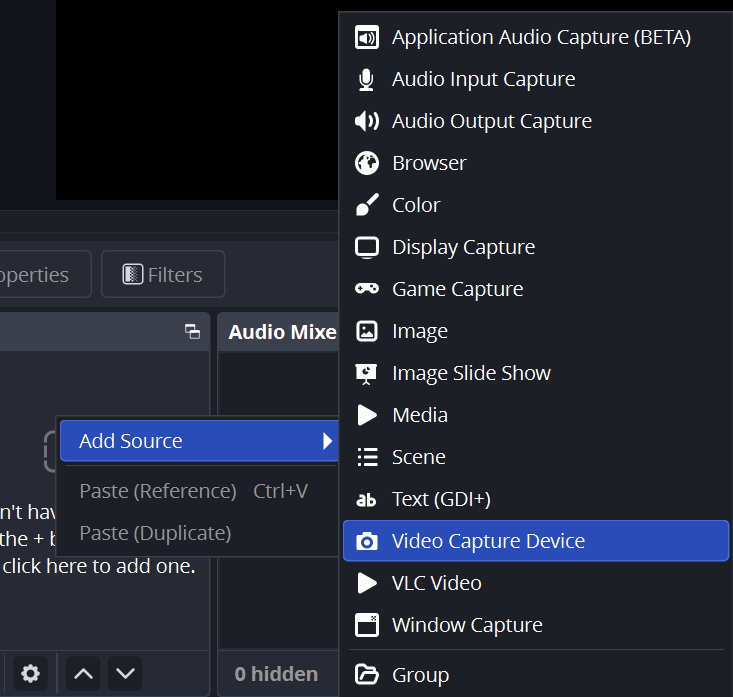

Une fois que vous avez OBS Studio installé et ouvert, accédez à la moitié inférieure de OBS Studio fenêtre. Vous devriez trouver une colonne sur la gauche appelée Scènes et à côté d'elle une colonne appelée Sources. Sous la colonne Sources , cliquez sur le bouton + ci-dessous. Ensuite, choisissez Périphérique de capture vidéo.

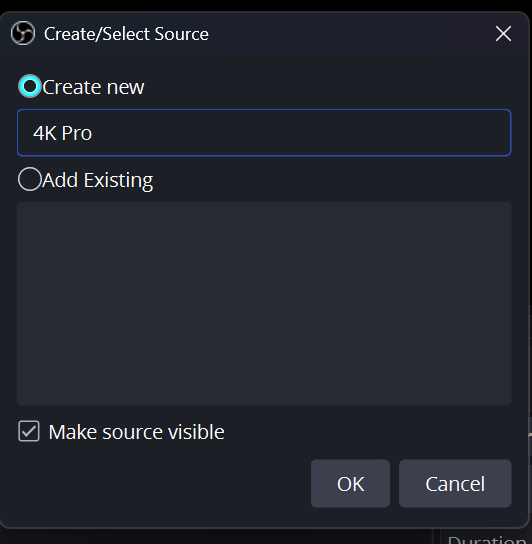

Une nouvelle petite fenêtre apparaîtra vous demandant comment vous souhaitez nommer le calque. Vous êtes libre de le nommer comme vous le souhaitez, mais pour ce guide, nous l'appellerons '4K Pro'. Cliquez sur OK.
Une nouvelle fenêtre plus grande avec un aperçu apparaîtra (voir ci-dessous). Celle-ci vous demande de choisir le périphérique de capture dans une liste et de le configurer. Dans la sélection du périphérique, choisissez celui qui répertorie la carte de capture par nom.
Contenu HDR (plage dynamique élevée)
Remarque : S'applique à Game Capture 4K60 Pro MK.2 et Game Capture 4K Pro
Si vous capturez une source HDR, la Carte de capture PCIe interne convertira automatiquement le signal en SDR pour être compatible avec OBS Studio. Ceci est connu sous le nom de Tone mapping.
Le résultat est que l'image dans OBS Studio aura un aspect différent de celui qu'elle aura sur l'écran HDR que vous avez connecté au pass-through. Mais c'est un comportement normal.
Pour que le tone mapping HDR vers SDR fonctionne correctement, le logiciel Elgato Studio doit être fermé. Lorsque Elgato Studio est ouvert, l'appareil passe à l'envoi de vidéo HDR à votre ordinateur et la vidéo à l'intérieur de OBS Studio aura à nouveau un aspect délavé.
Configuration de votre Carte de capture PCIe interne
Propriétés

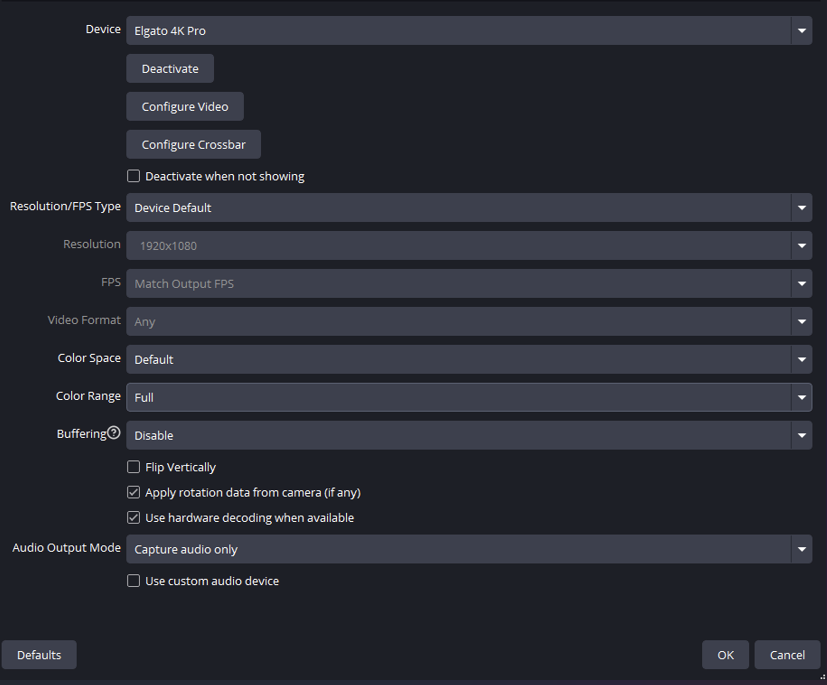

Sous la sélection du périphérique et l'aperçu, vous disposez d'un ensemble de propriétés que vous pouvez modifier.
Désactiver/Activer
Cette fonction permet essentiellement d'éteindre l'appareil à partir de OBS Studio ou de l'allumer. Cela peut être utile si vous rencontrez des problèmes pour réinitialiser légèrement l'appareil. Plus d'informations dans #Dépannage.
Configurer la vidéo

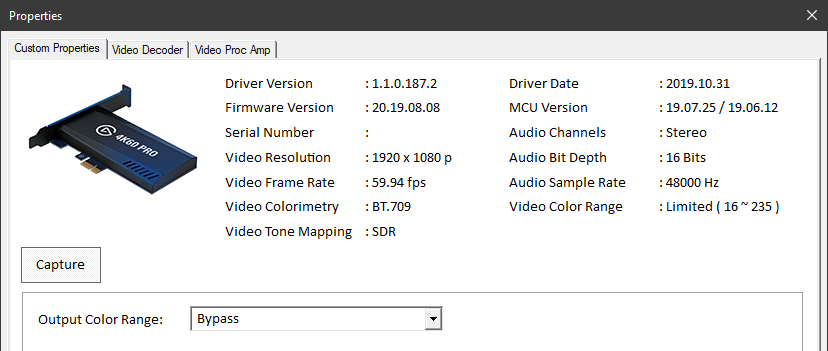

La fonction Configurer la vidéo avec la Carte de capture PCIe interne est utilisée pour afficher les informations de signal que la carte reçoit. Parfois, votre PC peut envoyer un signal différent de celui que vous attendez. Par conséquent, cela est utile si vous dépannez le type de signal provenant de votre PC, console ou autre source. C'est aussi un excellent moyen de voir les informations du pilote.
Configurer la barre de commutation
Ce bouton n'est actuellement pas utilisé avec nos appareils.
Type de résolution/FPS
Ceci permet de basculer entre des résolutions et des fréquences d'images automatiques ou personnalisées. Vous pouvez généralement laisser ceci sur Appareil par défaut. Plus d'informations dans #Dépannage.
Espace colorimétrique
Vous pouvez laisser ceci sur Par défaut.
Plage de couleurs
Complète et Partielle font référence à l'étendue de la plage. Une configuration incorrecte de ce paramètre pourrait faire que votre vidéo apparaisse trop contrastée ou décolorée. Si vous capturez une vidéo à partir d'un PC, ceci devra peut-être être défini sur Complète. Si vous capturez à partir d'une console, généralement Par défaut ou Partielle est recommandé.
Mise en mémoire tampon
Laissez la mise en mémoire tampon définie sur Désactiver.
Mode de sortie audio
Nous vous recommandons généralement de définir ceci sur Capturer l'audio uniquement. Si vous souhaitez écouter l'audio provenant de la carte de capture PCIe interne, nous vous suggérons d'utiliser OBS Studiola fonction Audio Monitoring.
Cependant, vous pouvez également utiliser les options Sortie audio du bureau (Wave Out) ou Sortie audio du bureau (DirectSound) pour ce faire. Gardez à l'esprit que l'audio entendu par vos spectateurs proviendra maintenant de votre piste Audio du bureau.
Appareil audio personnalisé / Configuration de Chat Link
Pour utiliser Chat Link à l'intérieur de OBS Studio avec votre carte de capture PCIe interne, cliquez avec le bouton droit sur votre carte de capture PCIe interne et allez à Propriétés. Ensuite, activez « Appareil audio personnalisé ». Un nouveau menu déroulant apparaîtra ci-dessous.
Si vous avez connecté votre Chat Link à un microphone ou une entrée ligne sur votre ordinateur, il serait répertorié dans ce menu. Généralement, ce sera de l'audio intégré et peut être répertorié comme « Entrée ligne (Appareil audio haute définition)'
Cela permettra à OBS Studio de remplacer l'entrée audio intégrée de la carte de capture PCIe interne et utilisez plutôt votre connexion Line In.
Pour plus d'informations sur Chat Link et son fonctionnement, veuillez consulter notre Guide de l'utilisateur Chat Link.
Ajustement de la scène
OBS StudioLa prévisualisation représente ce que le spectateur voit. C'est ce qu'on appelle le Canvas et vous pouvez déplacer, faire pivoter, redimensionner, recadrer et étirer différents objets dans la scène. Cette zone peut également être modifiée en direct lors de l'enregistrement ou du streaming. Vous pouvez ajouter ou supprimer des objets ainsi que les déplacer ou les redimensionner pendant que vous enregistrez ou streamez et ces modifications apparaîtront dans votre fichier enregistré ou seront visibles par les spectateurs de votre flux.
Transformer
Déplacer
Pour déplacer un objet dans votre scène, vous pouvez le survoler dans la prévisualisation ou le sélectionner dans votre liste de Sources Puis le faire glisser dans la prévisualisation.
Redimensionner

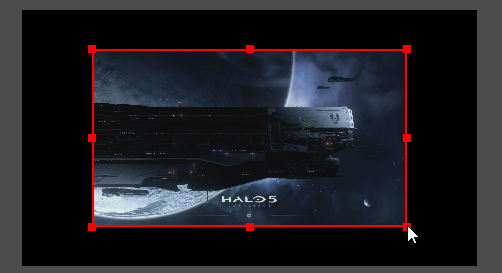

Si vous ne souhaitez pas que votre Carte de capture interne PCIe occupe tout l'écran, vous pouvez saisir un coin et le faire glisser vers le centre pour la rendre plus petite. Cela est utile pour ajouter des bordures ou des superpositions sur les côtés sans couvrir le gameplay.
Recadrer

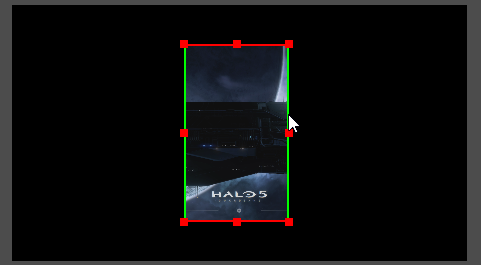

Si vous capturez depuis une console plus ancienne qui émet un signal 4:3 ou non-panoramique, vous pouvez maintenir la touche ALT enfoncée et faire glisser un côté pour recadrer la vidéo de la Carte de capture interne PCIe. Vous verrez une bordure verte où un recadrage s'est produit.
Pour des contrôles plus avancés, vous pouvez faire un clic droit sur votre source de Carte de capture interne PCIe , puis accéder à Transformer, Éditer la transformation. Cela est utile pour saisir des valeurs spécifiques pour plus de précision.
Ordre des calques
Si vous prévoyez d'avoir des superpositions ou d'autres calques dans votre scène avec la vidéo de votre Carte de capture interne PCIe, vous devrez vous assurer que ces superpositions sont au-dessus de votre calque de Carte de capture interne PCIe .
Comme dans Photoshop ou d'autres éditeurs d'images, les calques au bas de votre liste de sources sont en arrière-plan et les calques en haut de la liste sont au premier plan.
OBS Studio Paramètres généraux
Pour bien commencer la configuration de OBS Studio, vous pouvez essayer l' Assistant de configuration automatique. Cet assistant se trouve dans le menu Outils.
Cet assistant configurera OBS Studio en fonction de divers détails concernant votre ordinateur, tels que la résolution de votre moniteur, les performances de votre système et la vitesse d'Internet. C'est une bonne option pour commencer.
Il y a beaucoup d'options à l'intérieur de OBS Studio, mais tous ne s'appliquent pas aux bases d'utilisation de votre Carte de capture PCIe interne. Nous nous concentrerons donc sur les bases. Premièrement, nous devons nous assurer que le logiciel fonctionnera à la bonne résolution et à la bonne fréquence d'images.
Vidéo

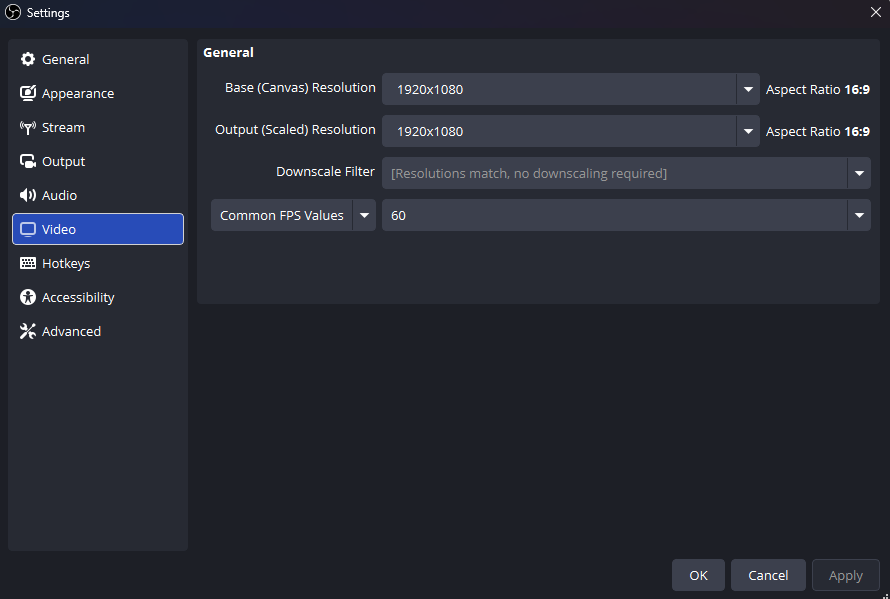

Nous pouvons le faire en accédant à Fichier > Paramètres. Ensuite, allez dans l'onglet Vidéo . Si l' Assistant de configuration automatique n'a pas encore modifié cela, vous voudrez généralement définir votre Résolution de base (Canvas) à 1920x1080. Ceci est la résolution de votre Canvas ou la zone de travail avec vos calques et superpositions.
L'option suivante pour Résolution de sortie (mise à l'échelle) est ce qui est finalement enregistré sur le disque de votre ordinateur ou envoyé au service de streaming. Si vous avez une connexion Internet plus lente ou un ordinateur moins puissant, vous pouvez réduire la Résolution de sortie (mise à l'échelle) à 1280x720 par exemple.
Si vous capturez une console fonctionnant en 4K et que vous prévoyez d'enregistrer une vidéo, vous pouvez alors définir votre canvas sur 3840x2160 plutôt que 1920x1080 et utiliser ensuite Résolution de sortie (mise à l'échelle) pour dicter ce qui est enregistré ou envoyé au flux.
Ensuite, vous voudrez choisir la fréquence d'images ou les FPS de votre flux ou enregistrement. Généralement, vous voudrez définir cela sur 60.
Audio
Général

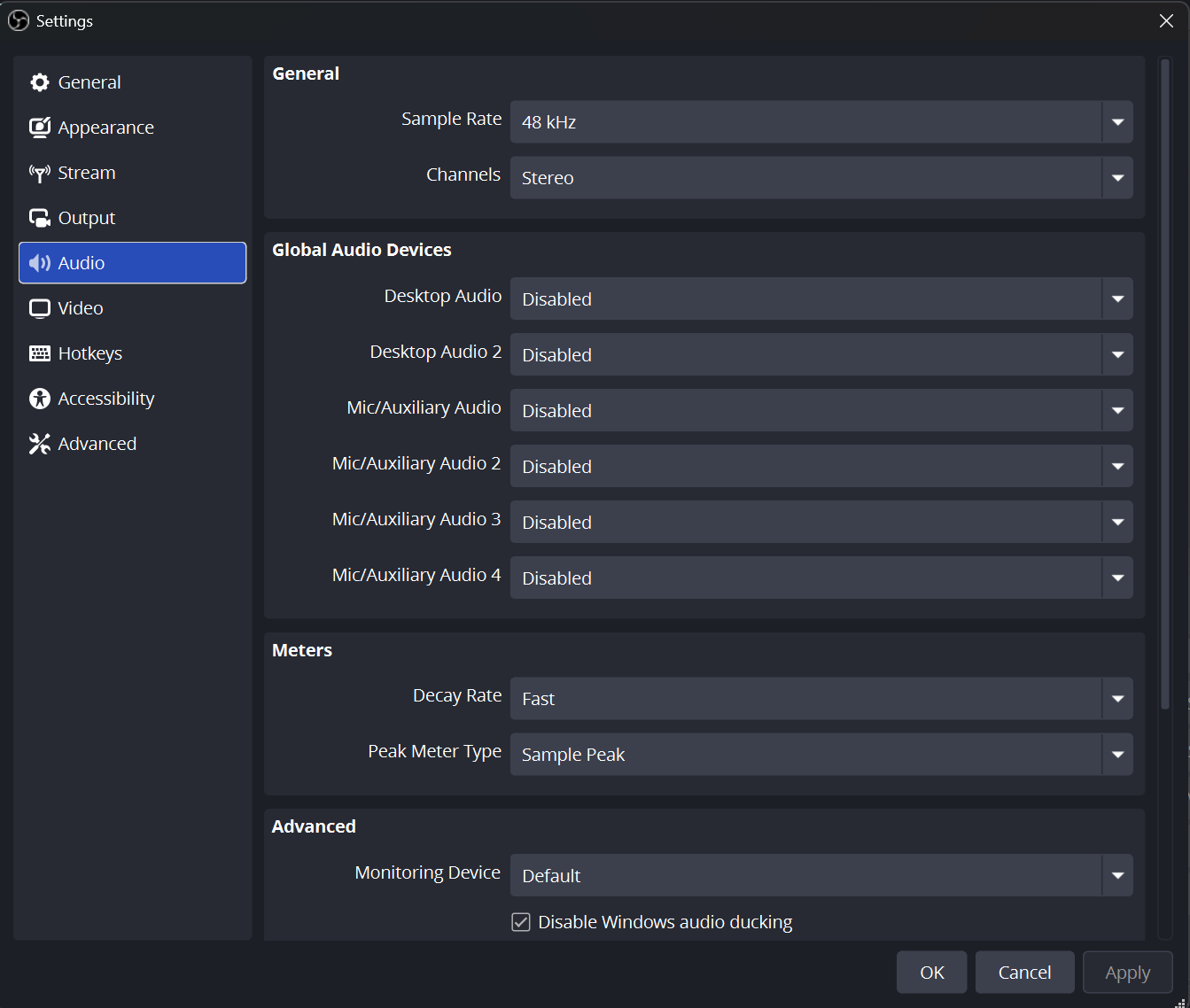

À l'intérieur du menu Audio dans les Paramètres, nous voulons nous assurer que Taux d'échantillonnage est défini sur 48Khz. Notre Elgato Game Capture fonctionne nativement à 48Khz. Régler cela sur 44.1Khz peut causer des bégaiements audio, une dérive audio au fil du temps ou d'autres anomalies.
Nos appareils capturent l'audio en stéréo et ne supportent pas le son surround. Définissez Canaux sur Stéréo.
Appareils
Dans le menu Appareils section, nous pouvons assigner des sources audio supplémentaires à utiliser dans votre flux ou enregistrement.
Audio du Bureau fait référence au son qui provient de votre système. Par défaut, il tentera d'utiliser le même périphérique que celui configuré pour votre ordinateur. Mais si vous avez une configuration spécifique que vous ne souhaitez pas modifier, vous pouvez spécifier un périphérique particulier.
Micro/Audio Auxiliaire est destiné à l'ajout de sources d'entrée audio supplémentaires. Il peut s'agir de microphones USB, d'entrées Line-In, ou d'autres entrées provenant de tables de mixage.
Avancé
Si vous souhaitez entendre l'audio de votre carte ou d'autres entrées matérielles, assurez-vous de sélectionner le périphérique où vous souhaitez entendre cet audio. Généralement, il s'agirait du même périphérique que Audio du Bureau.
Sortie

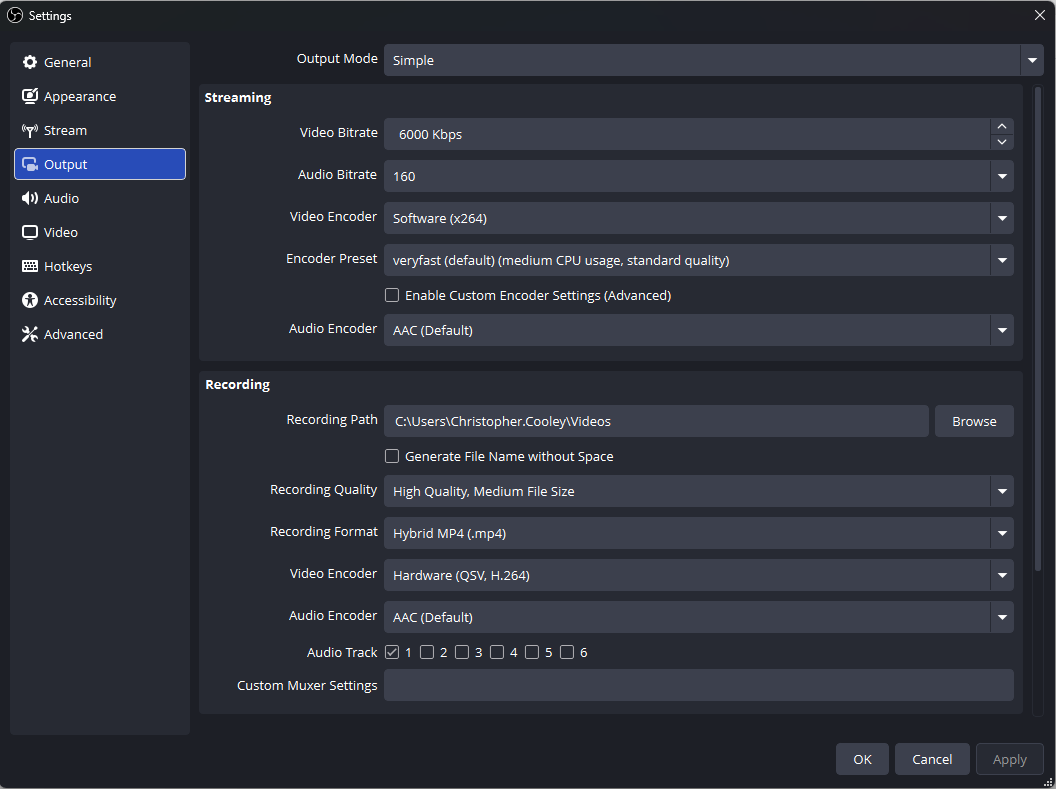

L'onglet Sortie est l'endroit où nous contrôlons le type de fichier en sortie, la taille du fichier, et où il est enregistré. Laisser le Mode de Sortie défini sur Simple est recommandé pour commencer.
Débit Vidéo
Si vous utilisez OBS Studio principalement pour diffuser en continu, vous souhaiterez alors définir Débit Vidéo à un niveau bien au-delà de la vitesse de téléchargement de votre Internet. Une bonne règle à suivre est de le définir à 80% de votre vitesse de téléchargement. Si vous aviez 5000Kbps ou 5Mbps comme vitesse de téléchargement, alors définir cette valeur à 4000Kbps serait un bon point de départ.
Encodeur
L'option Encodeur fait référence à la partie de votre système qui effectuera le travail de compression de votre vidéo pour la diffusion ou l'enregistrement.
Logiciel (x264) utilisera le processeur de votre système et aura généralement un impact plus important sur les performances de l'ordinateur, mais peut entraîner une qualité supérieure.
Matériel (NVENC) utilisera la carte vidéo Nvidia de votre système et aura généralement un impact moins important sur les performances de l'ordinateur, mais peut entraîner une qualité inférieure.
Débit Audio
Ceci contrôle le débit binaire et donc la qualité de l'audio de votre flux. Entre 128Kbps et 160Kbps est un bon endroit pour commencer.
Dépannage

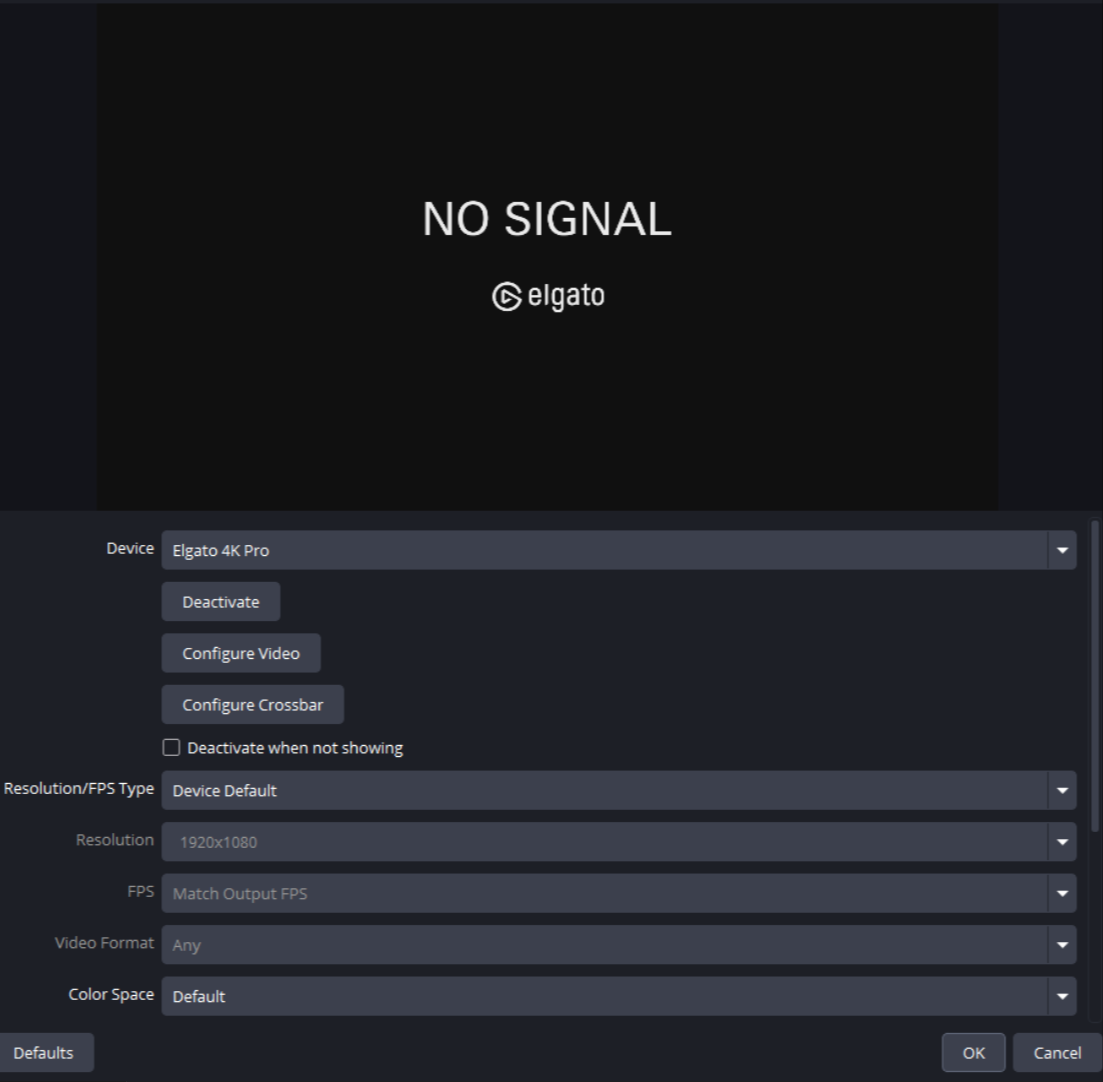

Pas de Signal
Fermez OBS Studio et ouvrez notre logiciel Elgato Studio pour voir si un signal s'affiche. Si aucun signal n'apparaît, vous devrez effectuer un dépannage général. Vérifiez si une vidéo apparaît sur votre téléviseur ou moniteur connecté au port HDMI Passthrough. Assurez-vous que le chiffrement HDCP est désactivé sur votre console de jeu ou autre périphérique source.
Si vous voyez une vidéo dans Elgato Studio, alors votre appareil fonctionne correctement. Fermez Elgato Studio. Ensuite, à l'intérieur de OBS Studio, cliquez avec le bouton droit sur votre internal PCIe Capture Card couche et allez à Propriétés. Ensuite, cliquez sur Désactiver. Attendez 10 secondes et cliquez sur Activer. Si cela n'aide pas, fermez Propriétés. Cliquez à nouveau avec le bouton droit sur votre couche et allez à supprimer. Essayez de refaire le Video Capture Device comme indiqué dans 2. Prise en main de OBS Studio
La vidéo n'a pas la bonne taille
Si vous remarquez que la vidéo de votre internal PCIe Capture Card ne remplit pas votre scène ou a une forme étrange, essayez de cliquer avec le bouton droit sur la internal PCIe Capture Card couche dans votre liste de sources, puis allez à Transformer, et Réinitialiser la transformation ou Étirer à l'écran.
La vidéo semble de moins bonne qualité
Votre internal PCIe Capture Card fonctionne peut-être à une résolution inférieure. Cliquez avec le bouton droit sur votre internal PCIe Capture Card couche et allez à Propriétés. Recherchez ensuite Type de résolution/FPS. Passez ce paramètre de Défaut de l'appareil à Personnalisé.
Allez à l'option suivante de la liste Résolution. Sélectionnez la résolution de votre source, cela peut être 3840x2160 pour 4K UHD, 1920x1080 pour 1080p ou 1280x720 pour 720p.
L'option suivante, FPS: peut être défini sur FPS les plus élevés.
Format vidéo peut être défini sur Défaut, YV12 ou NV12.
L'audio de mon Chat Link ne fonctionne pas
OBS Studio n'utilise pas les mêmes paramètres audio pour votre internal PCIe Capture Card que ceux que vous avez peut-être définis dans votre logiciel Elgato Studio.
Assurez-vous de suivre nos instructions dans Configuration du lien de chat
