Alcuni dispositivi Elgato hanno la possibilità di modificare le impostazioni EDID. Questo articolo illustra come modificare l'impostazione EDID, cosa fanno le modalità EDID e le impostazioni consigliate.
Indice dei contenuti
Cos'è EDID?
EDID (Extended Display Identification Data) è un piccolo file di configurazione memorizzato su dispositivi che ricevono segnali video, come TV, monitor e schede di acquisizione.
Il file EDID contiene informazioni sul tipo di segnale che il dispositivo (TV/Monitor) può ricevere, come risoluzione, frequenza fotogrammi, formato HDR, profondità di bit, audio (stereo, multicanale) e molto altro.
L'EDID viene trasmesso dal dispositivo di visualizzazione al dispositivo collegato al display, come una console o un computer, in modo che la console o il computer sappia quali risoluzioni, frequenze fotogrammi, ecc. può inviare al display.
Scopri di più su EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivi con impostazioni EDID
Questi dispositivi possono avere la loro impostazione EDID modificata:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Impostazioni EDID
Le impostazioni EDID si trovano in Elgato Studio Software.

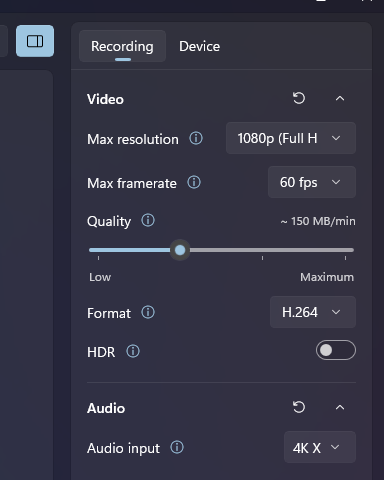

1) Fare clic sul pulsante di espansione nell'angolo in alto a destra.
.

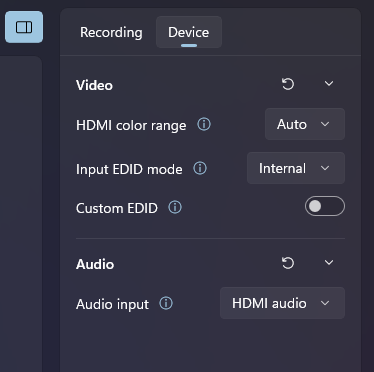

2) Navigare alla scheda Dispositivo
Modalità Input EDID
Questa impostazione modificherà la modalità EDID del dispositivo di acquisizione. Le modalità EDID includono: Unito, Display, Interno.
Selezionare il file EDID che la modalità EDID Interno utilizzerà. Questo è anche il luogo in cui è possibile utilizzare file EDID personalizzati. I file EDID personalizzati devono essere in formato .bin.
Questa impostazione ha effetto solo quando la modalità Input EDID è impostata su Interno.
Nota: Elgato Support non può fornire assistenza nella creazione di file EDID .bin personalizzati.

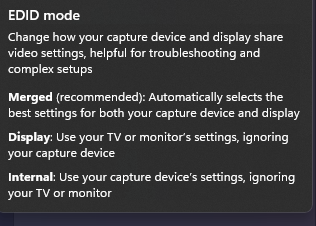

Modalità EDID
Unito
Questa è la modalità EDID predefinita.
Questa modalità combina l'EDID della TV/Monitor collegata e le capacità del dispositivo di acquisizione per creare un EDID ottimizzato.
Consigliato per: Configurazione tipica di acquisizione da console dove un TV o monitor è collegato all'uscita HDMI della scheda di acquisizione.
Interno
Questa modalità imposta l'EDID del dispositivo di acquisizione sul file definito dall'impostazione EDID (Interno). In questa modalità, le capacità del TV/Monitor collegato vengono ignorate.
Consigliato per: Configurazione di acquisizione da due PC dove viene utilizzato solo l'ingresso HDMI della scheda di acquisizione e l'uscita HDMI non è utilizzata.
Avvertenza
Se l'EDID interno definisce una risoluzione o una frequenza fotogrammi non supportata dal display collegato, potrebbe causare la visualizzazione di una schermata nera, un messaggio di errore o nessun segnale.
Display
Questa modalità copia l'EDID del display collegato all'uscita della scheda di acquisizione sulla scheda di acquisizione.
Consigliato per: Utilizza questa impostazione se la modalità EDID Unito sta causando problemi di immagine con il display collegato.
Avvertenza:
Se l'EDID del display definisce una risoluzione o una frequenza fotogrammi non supportata dalla scheda di acquisizione, il segnale del dispositivo di acquisizione potrebbe apparire non corretto o non apparire affatto.
