Elgato Game Capture HD60는 HDMI를 사용하여 Nintendo Switch Dock에 연결됩니다. HDMI를 통해 TV 세트로 비디오를 패스스루할 수 있습니다. HDMI 케이블이 박스에 포함되어 있습니다.

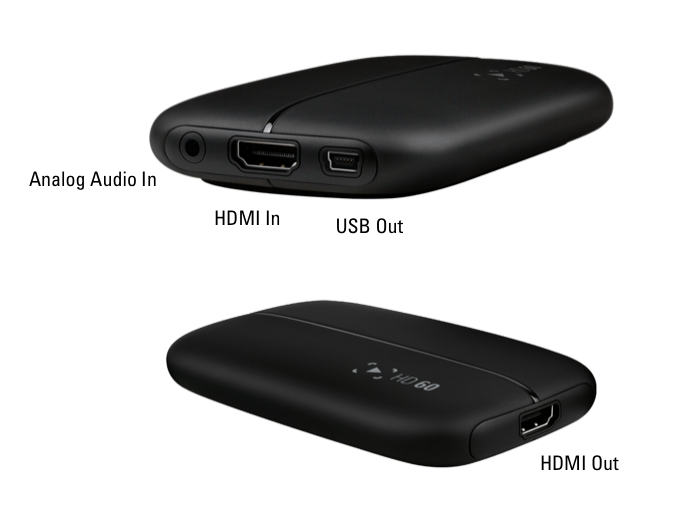

입력 및 출력

Elgato Game Capture HD60에는 2개의 입력과 2개의 출력이 있습니다:


HDMI In

게임 콘솔 또는 기타 비디오 소스에 연결됩니다. HDCP로 보호된 신호는 사용할 수 없습니다.


Analog Audio In

3.5mm 케이블을 사용하여 아날로그 오디오 소스에 연결됩니다. 이것은 오디오 라인 입력이며 마이크 포트가 아닙니다.


USB Out

H.264 인코딩된 비디오를 USB 2.0을 통해 컴퓨터로 보냅니다. 신호는 실시간에서 몇 초 지연됩니다. USB 케이블은 또한 Elgato Game Capture HD60하드웨어에 전원을 공급합니다.


HDMI Out

HDMI 신호를 실시간으로 TV 또는 디스플레이로 보내므로 게임을 정상적으로 플레이할 수 있습니다.

설정에 필요한 항목

• Nintendo Switch

• 연결된 전원 어댑터와 HDMI 케이블이 있는 Nintendo Switch Dock

• USB 2.x 포트에 Elgato Game Capture HD60이 연결된 데스크톱 PC

• 1개의 HDMI 케이블(Elgato Game Capture HD60과 함께 제공됨)

설정 단계

Nintendo Switch자체에는 비디오 출력 포트가 없으므로 어떤 어댑터를 사용하더라도 Elgato Game Capture HD60에 직접 연결할 수 없습니다.

대신, Nintendo Switch와 함께 제공되는 특수한 Nintendo Switch Dock에 연결해야 합니다. 해당 Dock에는 HDMI 출력이 있습니다.

1) HDMI 케이블의 한쪽 끝을 Nintendo Switch Dock의 HDMI OUT 포트에 연결합니다.

2) 이 케이블의 다른 끝을 Elgato Game Capture HD60의 HDMI IN 포트에 연결합니다.

3) 두 번째 HDMI 케이블의 한쪽 끝을 Elgato Game Capture HD60의 HDMI OUT 포트에 연결합니다.

4) 이 케이블의 다른 끝을 TV/모니터의 HDMI IN 포트에 연결합니다.

5) Nintendo Switch를 Nintendo Switch Dock에 삽입합니다.

6) Elgato Game Capture HD60이 USB를 통해 컴퓨터에 연결되어 있는지 확인하고 Elgato Game Capture HD소프트웨어를 시작합니다.

문제 해결 - TV에 이미지가 나타나지 않음

TV가 1080p를 지원하지 않고 720p만 지원하는 경우, Elgato Game Capture HD60을 처음 연결할 때 비디오 이미지를 받지 못할 수 있습니다. 비디오는 소프트웨어에는 나타날 수 있지만 TV에는 나타나지 않을 수 있습니다.

해결책은 Nintendo Switch를 720p로 비디오를 출력하도록 설정하는 것입니다.

문제 해결 - 오디오 없음

Nintendo Switch Dock에 있는 동안 Nintendo Switch에 헤드폰 또는 헤드셋을 연결하면 오디오가 HDMI 출력으로 전달되지 않습니다. 즉, 오디오가 Elgato Gaming장치 또는 패스스루 TV/디스플레이에 도달하지 않습니다.

이는 Nintendo Switch가 설계된 방식 때문입니다. 이 설계는 Nintendo만 변경할 수 있습니다.

헤드셋 또는 헤드폰을 제거하면 오디오가 캡처로 복구됩니다.

Nintendo Switch에서 헤드셋을 사용하려면 한 가지 해결책은 Elgato Chat Link Pro Cable을 사용하는 것입니다.
