이 문서는 다음의 캡처 장치를 다룹니다(단계가 유사함):
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
이 가이드에서는 내부 PCIe 캡처 카드를 OBS Studio와 함께 사용하고 녹화 또는 스트리밍을 위해 장치를 최대한 활용하도록 소프트웨어를 구성하는 방법을 보여드립니다. 이 가이드는 OBS Studio용으로 작성되었지만, 많은 단계가 Streamlabs OBS와 동일합니다.
OBS Studio란?
OBS Studio는 강력한 오버레이 시스템 및 오디오 컨트롤을 갖춘 무료 오픈 소스 스트리밍 및 녹화 도구입니다. Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIO등으로 스트리밍할 수 있습니다. 또한 원하는 경우 다른 품질 설정으로 동시에 녹화하고 스트리밍할 수 있습니다.
OBS Studio의 최신 버전을 다운로드할 수 있습니다: https://obsproject.com/download
이 가이드 기준 현재 릴리스: 32.1.2
OBS Studio와 그 기능에 대해 더 알고 싶으시다면 EposVox의 OBS Studio 학습 과정을 참조하세요: OBS Studio Master Class
OBS Studio 시작하기

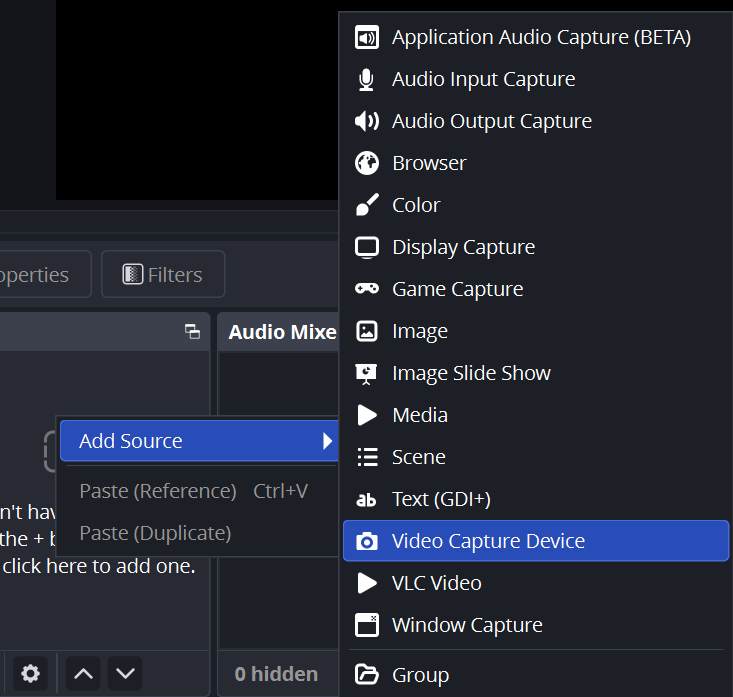

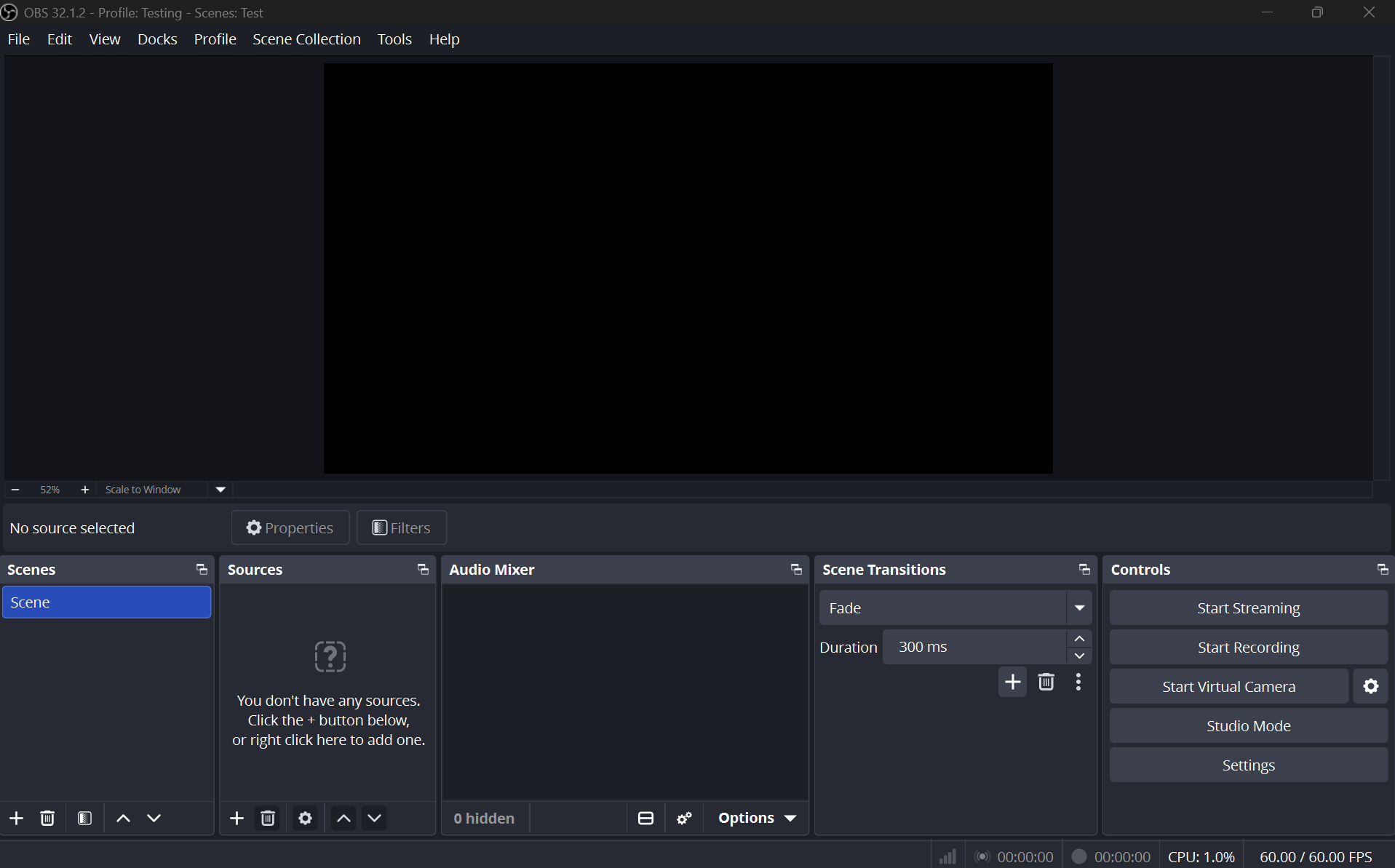

OBS Studio를 설치하고 열었으면 OBS Studio창의 하단 절반으로 이동합니다. 왼쪽에 Scenes이라는 열과 그 옆에 Sources라는 열이 있어야 합니다. Sources열 아래의 + 버튼을 클릭합니다. 그런 다음 Video Capture Device를 선택합니다.

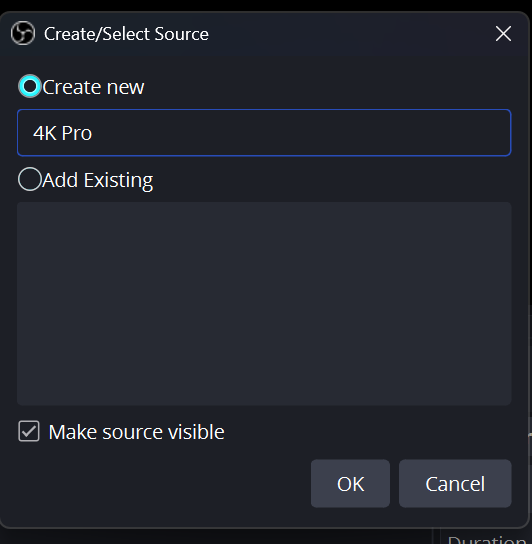

레이어의 이름을 지정할 것을 묻는 작은 새 창이 나타납니다. 원하는 대로 이름을 지정할 수 있지만, 이 가이드에서는 '4K Pro'라고 부르겠습니다. 확인을 클릭합니다.

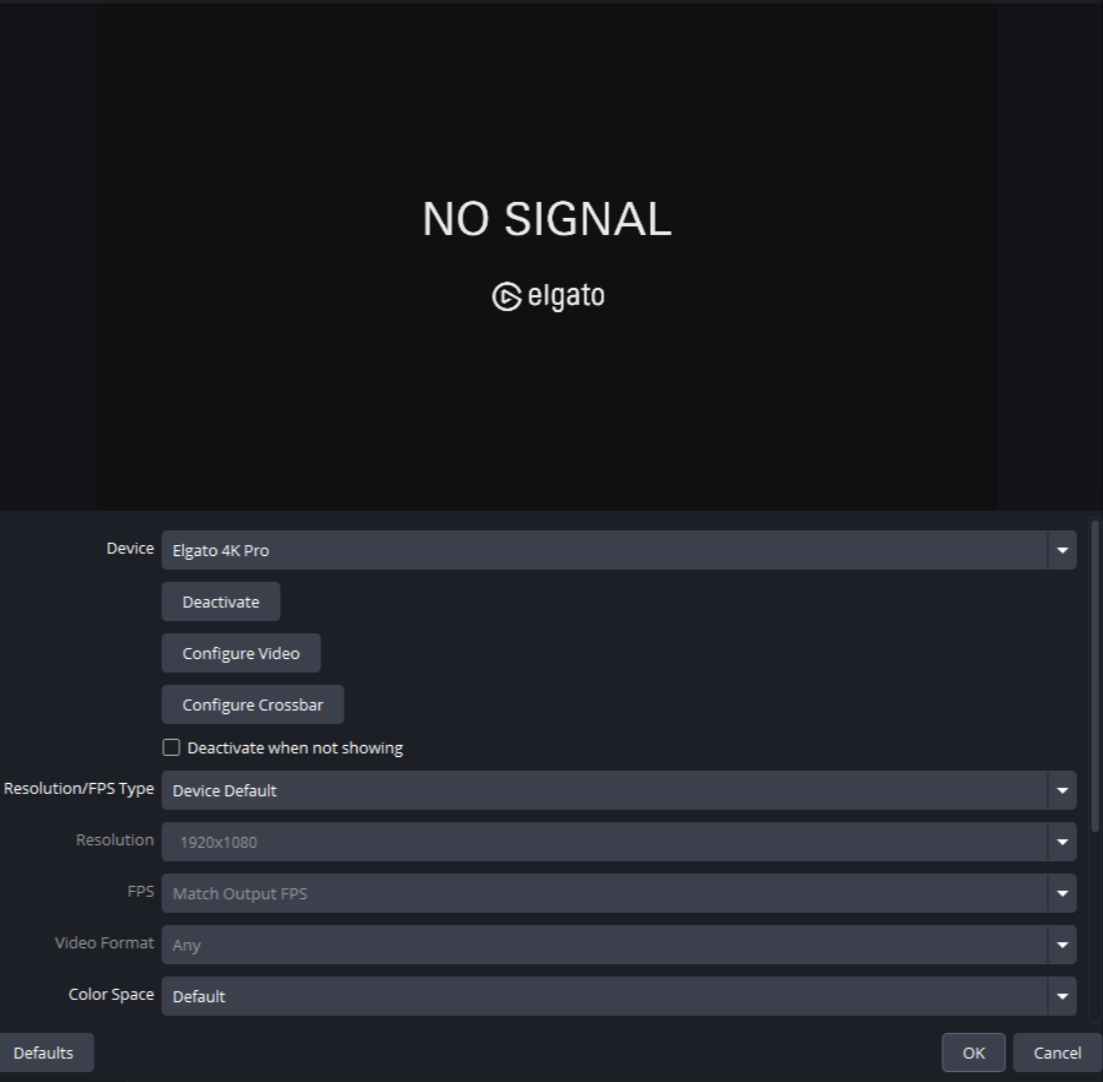

미리보기가 있는 새로운 더 큰 창이 나타납니다(아래 참조). 이것은 목록에서 캡처 장치를 선택하고 구성하도록 요청합니다. 장치 선택에서 캡처 카드의 이름으로 나열된 것을 선택합니다.
고동적범위(HDR) 콘텐츠
참고: Game Capture 4K60 Pro MK.2 및 Game Capture 4K Pro에 적용됨
HDR 소스를 캡처하는 경우 내부 PCIe 캡처 카드는 OBS Studio와 호환되도록 신호를 자동으로 SDR로 변환합니다. 이를 톤 매핑이라고 합니다.
OBS Studio의 이미지는 패스스루에 연결된 HDR 디스플레이에서 보이는 것과 다르게 보일 것입니다. 하지만 이것은 정상적인 동작입니다.
HDR에서 SDR로의 톤 매핑이 제대로 작동하려면 Elgato Studio 소프트웨어를 닫아야 합니다. Elgato Studio가 열려 있으면 장치가 HDR 비디오를 컴퓨터로 전송하도록 전환되고 OBS Studio내부의 비디오가 다시 흐릿해 보입니다.
속성

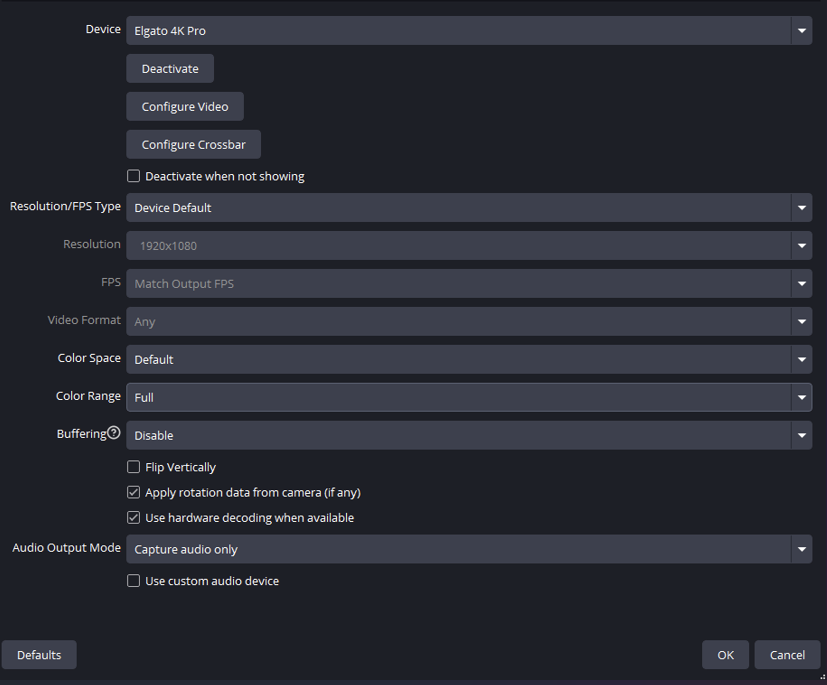

장치 선택 및 미리보기 아래에 변경할 수 있는 일련의 속성이 있습니다.
비활성화/활성화
이 함수는 OBS Studio에서 장치를 끄거나 켜는 데 사용됩니다. 문제가 발생할 경우 소프트 리셋 방법으로 장치를 도와줄 수 있습니다. #문제 해결에서 자세한 정보를 보세요.
비디오 구성

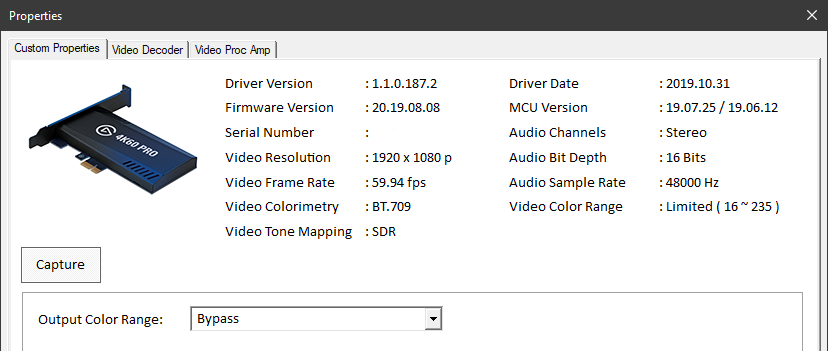

내부 PCIe 캡처 카드의 비디오 구성함수는 카드가 수신하는 신호 정보를 보는 데 사용됩니다. 경우에 따라 PC가 예상과 다른 신호를 보낼 수 있습니다. 그 결과 PC, 콘솔 또는 다른 소스에서 오는 신호 유형을 문제 해결하는 데 유용합니다. 또한 드라이버 정보를 보는 좋은 방법입니다.
Crossbar 구성
이 버튼은 현재 당사 장치에서 사용되지 않습니다.
해상도/FPS 유형
자동 또는 사용자 정의 해상도 및 프레임 레이트 간에 전환하는 데 사용됩니다. 일반적으로 이것을 Device Default로 두셔도 됩니다. #문제 해결에서 자세한 정보를 보세요.
색상 공간
이것을 Default로 두셔도 됩니다.
색상 범위
Full과 Partial은 범위가 얼마나 확장되었는지를 나타냅니다. 이것을 잘못 설정하면 비디오가 지나치게 대비되거나 희미하게 나타날 수 있습니다. PC에서 비디오를 캡처하는 경우 이것을 Full로 설정해야 할 수 있습니다. 콘솔에서 캡처하는 경우 일반적으로 Default또는 Partial을 권장합니다.
버퍼링
버퍼링을 Disable로 설정해두세요.
오디오 출력 모드
일반적으로 오디오 캡처만 설정하는 것을 권장합니다. 내부 PCIe 캡처 카드에서 오는 오디오를 듣고 싶으시다면 OBS Studio의 오디오 모니터링 기능을 사용하는 것을 제안합니다.
하지만 Output Desktop Audio (Wave Out)또는 Output Desktop Audio (DirectSound)옵션을 사용하여 이 작업을 수행할 수도 있습니다. 이제 뷰어가 듣는 오디오가 데스크탑 오디오 트랙에서 나온다는 점을 유념하세요.
사용자 정의 오디오 장치 / Chat Link 설정
내부 PCIe 캡처 카드와 함께 OBS Studio 내에서 Chat Link를 사용하려면 내부 PCIe 캡처 카드레이어를 마우스 오른쪽 버튼으로 클릭하고 속성으로 이동합니다. 그런 다음 'Custom Audio Device'를 활성화합니다. 아래에 새로운 드롭다운 메뉴가 나타납니다.
Chat Link를 컴퓨터의 마이크 또는 라인 입력에 연결한 경우 이 메뉴에 나열됩니다. 일반적으로 이것은 통합 오디오이며 'Line In (High Definition Audio Device)'로 나열될 수 있습니다.
이렇게 하면 OBS Studio는 내부 PCIe 캡처 카드의 온보드 오디오 입력을 무시하고 대신 라인 입력 연결을 사용할 수 있습니다.
Chat Link 및 작동 방식에 대한 자세한 정보는 Chat Link 사용자 가이드를 참조하세요.
장면 조정
OBS Studio의 미리보기는 뷰어가 보는 것을 나타냅니다. 이를 캔버스라고 하며 장면의 여러 객체를 이동, 회전, 크기 조정, 자르기, 늘릴 수 있습니다. 이 영역은 녹화 또는 스트리밍 중에도 라이브로 변경할 수 있습니다. 녹화 또는 스트리밍하는 동안 객체를 추가 또는 제거하고 이동 또는 크기를 조정할 수 있으며 그 변경 사항은 녹화된 파일에 포함되거나 스트림 뷰어에 표시됩니다.
변환
이동
장면에서 개체를 이동하려면 미리보기에서 개체 위에 마우스를 놓거나 소스목록에서 선택한 후 미리보기에서 드래그하면 됩니다.
크기 조정
internal PCIe Capture Card가 전체 화면을 차지하지 않도록 하려면 모서리를 잡고 중앙으로 드래그하여 더 작게 만들 수 있습니다. 이는 테두리나 오버레이를 추가하고 게임플레이를 덮지 않을 때 유용합니다.
자르기
4:3 또는 와이드스크린이 아닌 신호를 출력하는 구형 콘솔에서 캡처하는 경우 ALT 키를 누른 상태에서 한쪽을 드래그하여 internal PCIe Capture Card의 비디오를 자를 수 있습니다. 자르기가 발생한 위치에 녹색 테두리가 표시됩니다.
더 고급 제어의 경우 internal PCIe Capture Card소스를 마우스 오른쪽 버튼으로 클릭한 후 변환, 변환 편집으로 이동합니다. 이는 정확도를 위해 특정 값을 입력할 때 유용합니다.
레이어 순서
internal PCIe Capture Card의 비디오와 함께 장면에 오버레이 또는 기타 레이어를 포함하려는 경우, 해당 오버레이가 internal PCIe Capture Card레이어의 위에 있어야 합니다.
Photoshop 또는 기타 이미지 편집기와 마찬가지로, 소스 목록의 맨 아래에 있는 레이어는 배경에 있고 목록의 맨 위에 있는 레이어는 전경에 있습니다.
OBS Studio 일반 설정
OBS Studio설정을 빠르게 시작하려면 자동 구성 마법사를 사용해 보는 것이 좋습니다. 이 마법사는 도구 메뉴에서 찾을 수 있습니다.
이 마법사는 모니터 해상도, 시스템 성능 및 인터넷 속도와 같은 컴퓨터의 다양한 세부 정보를 기반으로 OBS Studio를 설정합니다. 시작하기에 좋은 옵션입니다.
OBS Studio에는 많은 옵션이 있지만, 모두가 internal PCIe Capture Card사용의 기본 사항에 적용되는 것은 아닙니다. 따라서 기본 사항에 초점을 맞추겠습니다. 먼저 소프트웨어가 올바른 해상도와 프레임률로 작동하는지 확인해야 합니다.

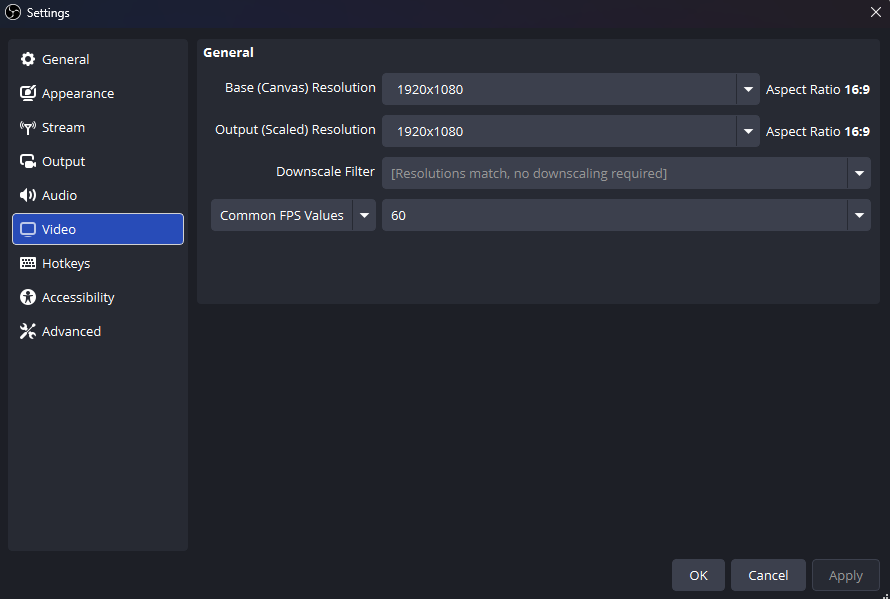

비디오
파일> 설정으로 이동하여 수행할 수 있습니다. 그 다음 비디오탭으로 이동합니다. 자동 구성 마법사가 아직 이를 변경하지 않았다면, 일반적으로 기본(캔버스) 해상도를 1920x1080으로 설정하려고 합니다. 이는 캔버스의 해상도이거나 레이어와 오버레이가 있는 작업 영역입니다.
출력(스케일된) 해상도의 다음 옵션은 궁극적으로 컴퓨터의 디스크에 기록되거나 스트리밍 서비스로 전송되는 것입니다. 더 느린 인터넷 연결이나 약한 컴퓨터를 사용하는 경우, 출력(스케일된) 해상도를 예를 들어 1280x720으로 낮출 수 있습니다.
4K로 실행되는 콘솔을 캡처하고 비디오를 기록할 계획이라면, 캔버스를 1920x1080 대신 3840x2160으로 설정한 후 출력(스케일된) 해상도를 사용하여 기록되거나 스트림으로 전송되는 것을 제어할 수 있습니다.
다음으로, 스트림이나 기록의 프레임 속도 또는 FPS를 선택해야 합니다. 일반적으로 이를 60으로 설정하려고 합니다.
오디오
일반

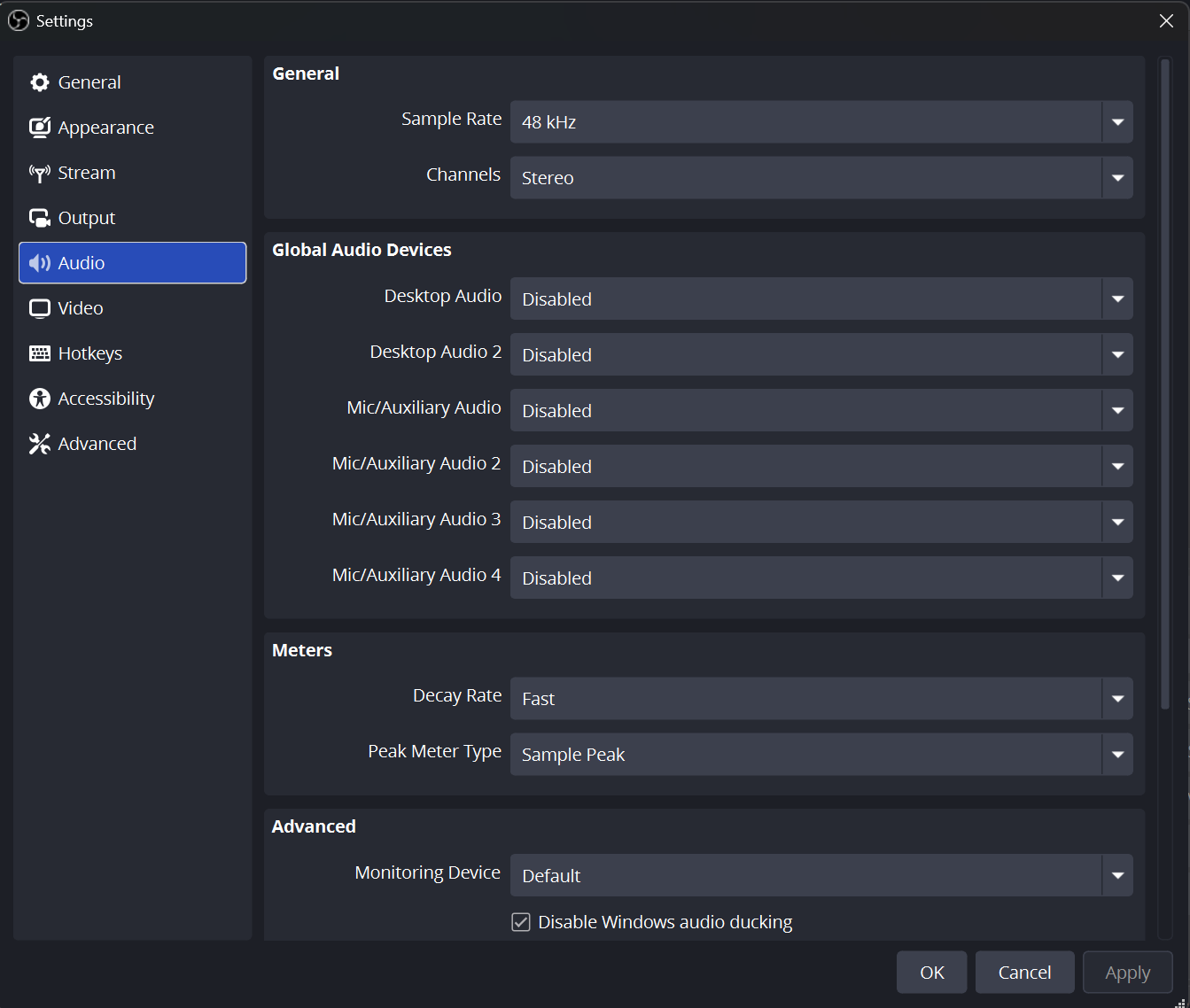

Settings 내 Audio메뉴에서 Sample Rate가 48Khz로 설정되어 있는지 확인하세요. Elgato Game Capture기기는 기본적으로 48Khz에서 작동합니다. 이를 44.1Khz로 설정하면 오디오 끊김, 시간 경과에 따른 오디오 드리프트 또는 기타 이상 현상이 발생할 수 있습니다.
당사 기기는 스테레오로 오디오를 캡처하며 서라운드 사운드를 지원하지 않습니다. Channels를 스테레오로 설정하세요.
기기
Devices섹션에서 스트림 또는 녹화에 사용할 추가 오디오 소스를 할당할 수 있습니다.
Desktop Audio는 시스템에서 나오는 소리를 나타냅니다. 기본값은 컴퓨터에 설정된 것과 동일한 기기를 사용하려고 시도합니다. 하지만 변경하고 싶지 않은 특정 설정이 있다면, 특정 기기를 지정할 수 있습니다.
Mic/Auxiliary Audio는 추가 오디오 입력 소스를 추가하기 위한 것입니다. 이는 USB 마이크, Line-In 입력 또는 믹싱 보드의 기타 입력일 수 있습니다.
고급
카드 또는 기타 하드웨어 입력의 오디오를 듣고 싶다면, 이 오디오를 듣고 싶은 기기를 선택했는지 확인하세요. 일반적으로 이는 Desktop Audio와 같은 기기입니다.
출력

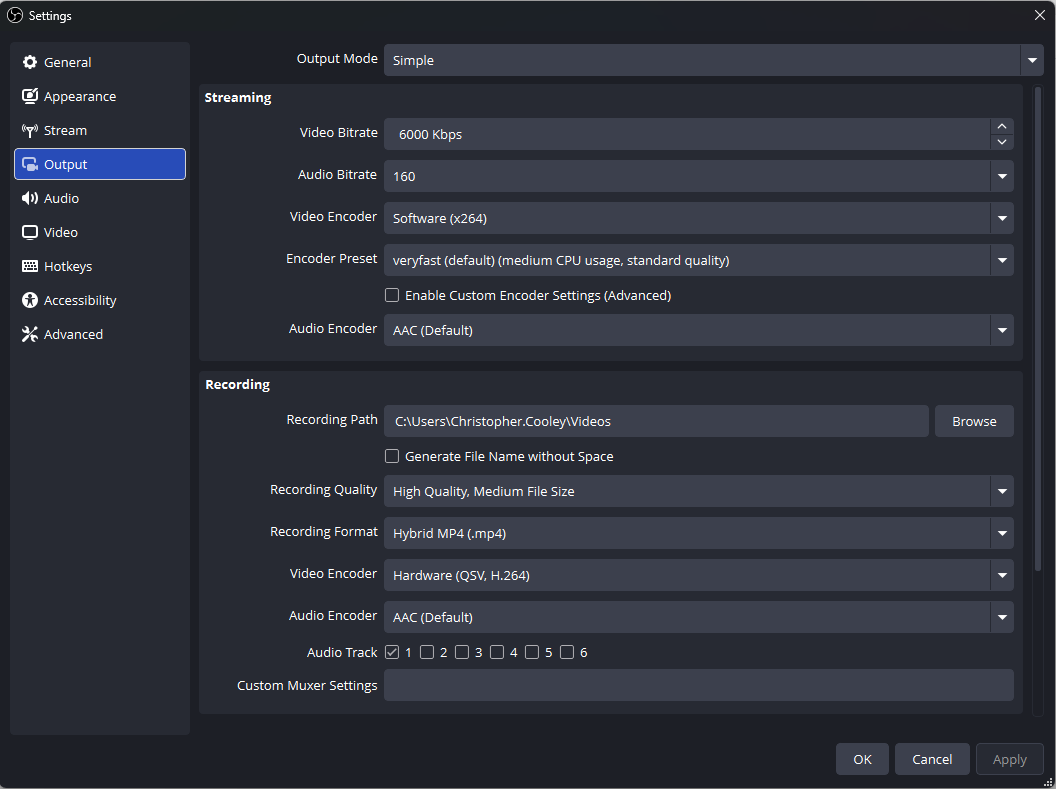

출력 탭에서는 출력할 파일의 유형, 파일의 크기, 저장 위치를 제어합니다. 시작할 때는 출력 모드를 간단함으로 설정된 상태로 두는 것이 좋습니다.
비디오 비트레이트
OBS Studio를 주로 스트리밍에 사용하는 경우 비디오 비트레이트를 인터넷 업로드 속도 범위 내의 수준으로 설정하기를 원할 것입니다. 따를 수 있는 좋은 규칙은 업로드의 80%로 설정하는 것입니다. 업로드 속도가 5000Kbps 또는 5Mbps인 경우 이 값을 4000Kbps로 설정하는 것이 좋은 시작점입니다.
인코더
인코더 옵션은 스트리밍 또는 녹화를 위해 비디오를 압축하는 작업을 수행할 시스템의 부분을 나타냅니다.
소프트웨어(x264)는 시스템의 프로세서를 사용하며 일반적으로 컴퓨터 성능에 더 큰 영향을 미칠 수 있지만 더 높은 품질을 가져올 수 있습니다.
하드웨어(NVENC)는 시스템의 Nvidia 그래픽 카드를 사용하며 일반적으로 컴퓨터 성능에 더 작은 영향을 미칠 수 있지만 더 낮은 품질을 가져올 수 있습니다.
오디오 비트레이트
이것은 스트림의 오디오의 비트레이트 및 따라서 품질을 제어합니다. 128Kbps에서 160Kbps 사이가 시작하기에 좋은 장소입니다.
문제 해결
신호 없음
OBS Studio를 닫고 Elgato Studio 소프트웨어를 열어 신호가 전송되는지 확인하세요. 신호가 나타나지 않으면 일반적인 문제 해결을 수행해야 합니다. HDMI Passthrough 포트에 연결된 TV 또는 모니터에 비디오가 표시되는지 확인하세요. 게임 콘솔 또는 기타 소스 장치에서 HDCP 암호화가 비활성화되어 있는지 확인하세요.
Elgato Studio에서 비디오가 보이면 기기가 정상적으로 작동하고 있습니다. Elgato Studio를 닫습니다. 그런 다음 OBS Studio내에서 internal PCIe Capture Card레이어를 마우스 오른쪽 버튼으로 클릭하고 Properties로 이동합니다. 그 다음 Deactivate를 클릭합니다. 10초 기다린 후 Activate를 클릭합니다. 이것이 도움이 되지 않으면 Properties를 닫습니다. 레이어를 다시 마우스 오른쪽 버튼으로 클릭하고 제거로 이동합니다. 2. Getting Started with OBS Studio에서 본 것처럼 Video Capture Device를 다시 만들어 보세요.
비디오 크기가 올바르지 않음
internal PCIe Capture Card의 비디오가 장면을 채우지 못하거나 모양이 이상하다면, 소스 목록에서 internal PCIe Capture Card레이어를 마우스 오른쪽 버튼으로 클릭한 후 Transform으로 이동하여 Reset Transform 또는 Stretch to Screen을 선택해 보세요.
비디오 품질이 낮게 보입니다
귀하의 Einternal PCIe Capture Card가 더 낮은 해상도로 작동하고 있을 수 있습니다. internal PCIe Capture Card레이어를 마우스 오른쪽 버튼으로 클릭하고 속성으로 이동합니다. 그런 다음 해상도/FPS 유형을 찾습니다. 이를 장치 기본값에서 사용자 지정으로 설정합니다.
목록의 다음 옵션인 해상도로 이동합니다. 소스의 해상도를 선택합니다. 4K UHD의 경우 3840x2160, 1080p의 경우 1920x1080, 720p의 경우 1280x720일 수 있습니다.
다음 옵션인 FPS는 최고 FPS로 설정할 수 있습니다.
비디오 형식은 기본값, YV12 또는 NV12로 설정할 수 있습니다.
내 Chat Link 오디오가 작동하지 않습니다
OBS Studio는 Elgato Studio 소프트웨어에서 설정한 내부 PCIe Capture Card와 동일한 오디오 설정을 사용하지 않습니다.
Chat Link Setup의 지침을 따르시기 바랍니다.
