Ten przewodnik opisuje różnice między HDR a SDR, czym jest mapowanie tonów HDR i które urządzenia Elgato mają wbudowane mapowanie tonów HDR.
Zawartość:
- Czym jest mapowanie tonów
- Urządzenia z wbudowanym mapowaniem tonów HDR na SDR
- Urządzenia bez wbudowanego mapowania tonów HDR na SDR
Czym jest mapowanie tonów?
High Dynamic Range (HDR) umożliwia wyświetlanie bardziej nasyconych i realistycznych kolorów na obrazach dzięki wykorzystaniu szerszego zakresu poziomów jasności i szerszego spektrum kolorów. Jest to możliwe dzięki zaawansowanym możliwościom nowoczesnych telewizorów, które mają wyższe współczynniki kontrastu — mogą wyświetlać głębszą czerń i jaśniejszą biel — oraz rozszerzoną paletę kolorów.
Jednak gdy zawartość HDR musi być wyświetlona na wyświetlaczach Standard Dynamic Range (SDR), które nie obsługują tego szerokiego zakresu kolorów i jasności, napotkamy problem. Obecnie nie istnieją ustandaryzowane metody konwersji HDR na SDR, które mogą działać w bardziej ograniczonych zakresach kolorów i jasności.
Ten proces konwersji nosi nazwę mapowania tonów. Polega on na używaniu skomplikowanych algorytmów, czyli zestawów instrukcji obliczeniowych krok po kroku, w celu przetłumaczenia rozszerzonego zakresu obrazu HDR na węższy zakres obrazu SDR, jednocześnie próbując zachować wygląd oryginału w możliwie największym stopniu.
Gdybyśmy po prostu odrzucili kolory lub poziomy jasności z obrazu HDR, których wyświetlacz SDR nie może obsłużyć, wynikowy obraz wyglądałby blawo i byłby pozbawiony głębi. Aby tego uniknąć, mapowanie tonów stara się równoważyć podświetlenia i cienie w sposób, który zachowuje szczegóły. Na przykład, jeśli zmniejszymy jasność, aby zachować szczegóły w podświetleniach, takich jak słońce, cienie mogą stać się zbyt ciemne. Odwrotnie, jeśli zwiększymy jasność cieni, aby zachować ich szczegóły, jaśniejsze obszary mogą wyglądać zbyt jasno i stracić szczegóły.
4K Capture Utility używa popularnego algorytmu mapowania tonów zaprojektowanego w celu jak najlepszego zachowania integralności obrazu oryginalnego. Jednak pewne różnice między źródłem HDR a wynikiem SDR są nieuniknione.
Urządzenia z wbudowanym mapowaniem tonów HDR na SDR
Urządzenia te mają wbudowaną technię mapowania tonów, co oznacza, że mogą konwertować przychodzący sygnał HDR na SDR przed wysłaniem go do komputera i oprogramowania.
- Elgato 4K X
- Elgato HD60 X
- Elgato HD60 S+
- Elgato Game Capture Neo
- Elgato 4K Pro
- Elgato 4K60 Pro MK.2

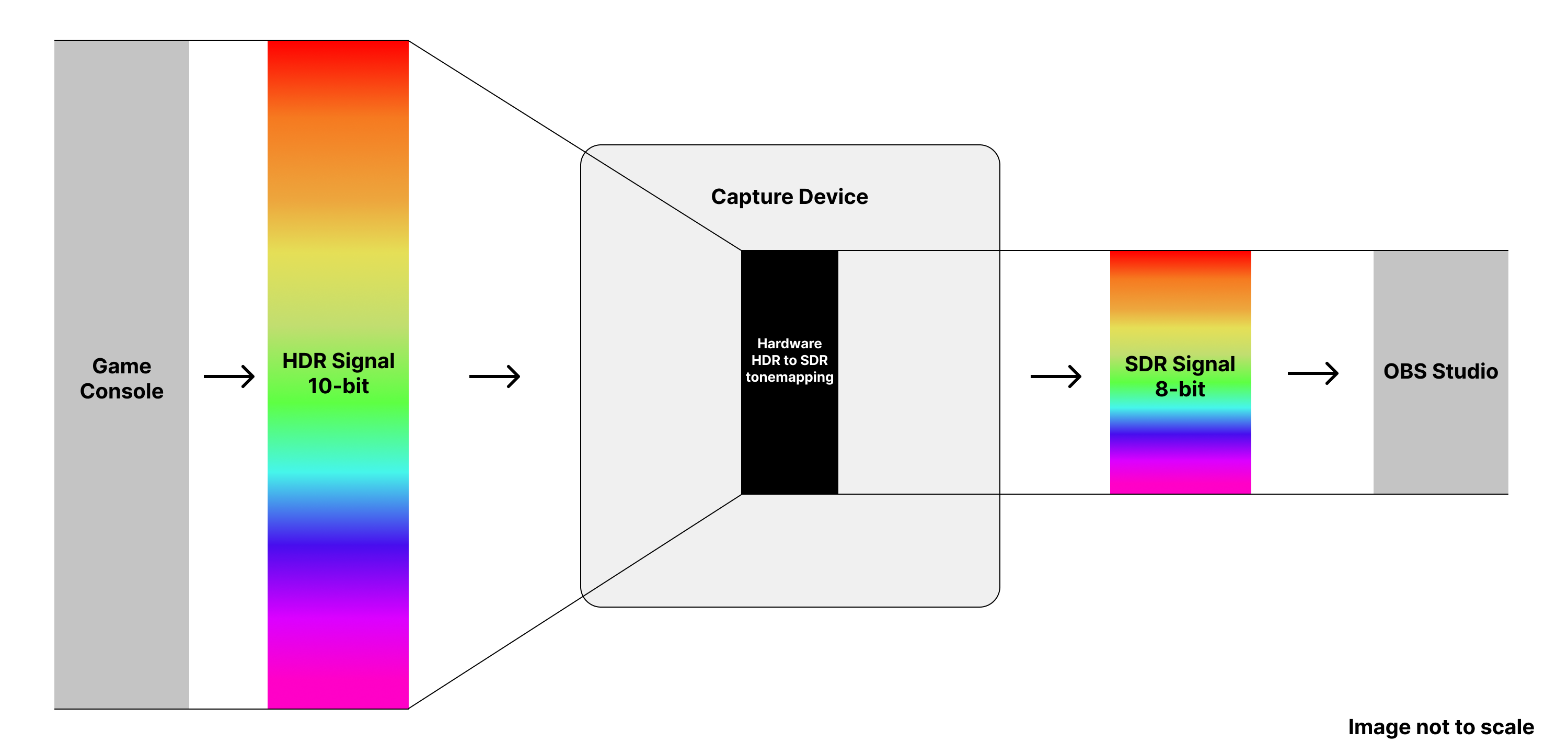

Ta wizualizacja przedstawia to, co się dzieje podczas wbudowanego mapowania tonów HDR na SDR.
Urządzenia bez wbudowanego mapowania tonów HDR na SDR
Urządzenia te mogą przechwytywać sygnał HDR, ale nie potrafią go konwertować na SDR.
- Elgato 4K60 Pro MK.1 (z przesyłem HDR)
- Elgato 4K60 S+

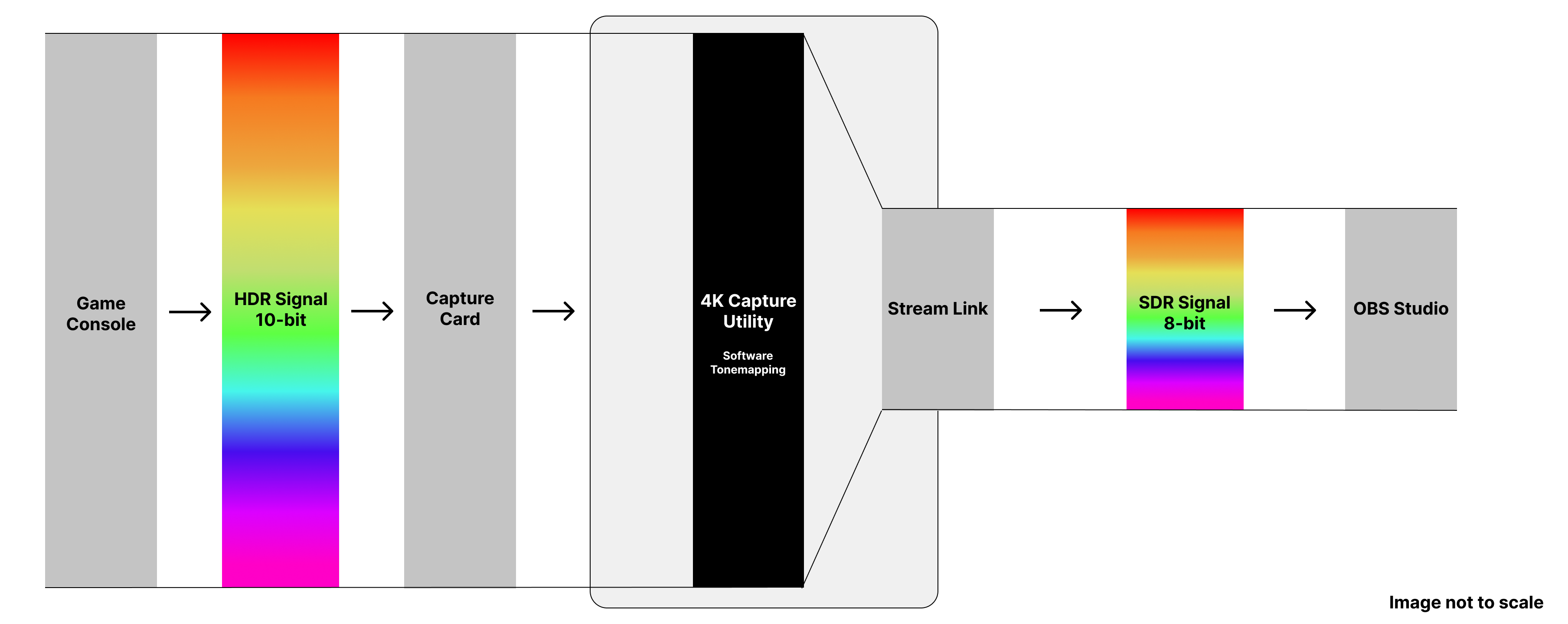

Ta wizualizacja przedstawia to, co się dzieje podczas wbudowanego mapowania tonów HDR na SDR.
Stream Linkpowinien być używany do konwersji wideo HDR na SDR. Kliknij tutaj, aby dowiedzieć się więcej o Stream Link. OBS Studio może również mapować wideo HDR na SDR. Obejrz ten doskonały przewodnik wideo od EposVox.
