Poniższy artykuł dotyczy oprogramowania, które ma teraz status Legacy (EOL)i nie jest już aktywnie rozwijane. Poniższe informacje mogą być nieaktualne, niedostępne lub mogą nie odpowiadać możliwościom obecnych produktów Elgato. |
Uwaga: Oprogramowanie Elgato Studio obsługuje również zmiany EDID.
Niektóre urządzenia Elgato mają możliwość zmiany ustawień EDID. Artykuł ten wyjaśnia, jak zmienić ustawienie EDID, co robią tryby EDID i jakie są zalecane ustawienia.
Zmiana ustawień EDID jest obsługiwana tylko w 4K Capture Utility na Windows.
Spis treści
Co to jest EDID?
EDID (Extended Display Identification Data) to mały plik konfiguracyjny przechowywany na urządzeniach odbierających sygnały wideo, takich jak telewizory, monitory i karty przechwytywania.
Plik EDID zawiera informacje o typie sygnału, jaki może akceptować urządzenie (TV/Monitor), takie jak rozdzielczość, częstotliwość odświeżania, format HDR, głębia bitowa, audio (Stereo, wielokanałowy) i wiele więcej.
EDID jest przesyłany z urządzenia wyświetlającego do urządzenia podłączonego do wyświetlacza, takiego jak konsola lub komputer, aby konsola lub komputer wiedziały, jakie rozdzielczości, częstotliwości odświeżania itp. może wysłać na wyświetlacz.
Dowiedz się więcej o EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Urządzenia z ustawieniami EDID
Te urządzenia mogą mieć zmienione ustawienie EDID:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Ustawienia EDID
Ustawienia EDID znajdują się w ustawieniach 4K Capture Utility.

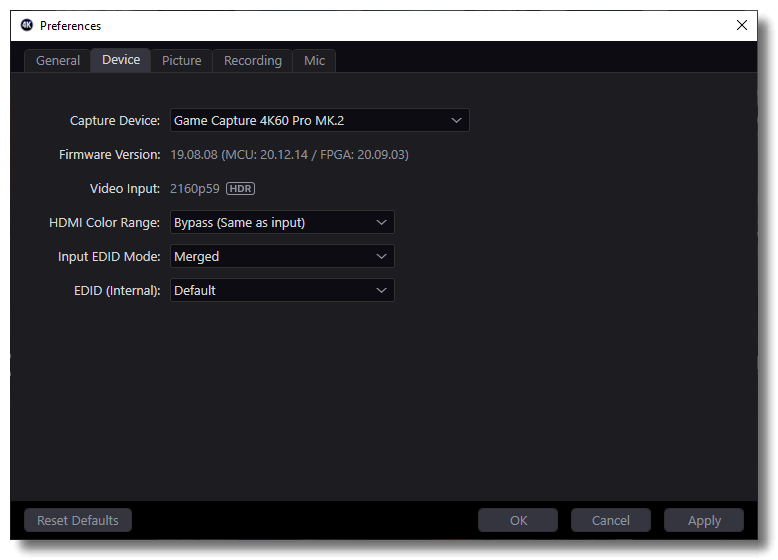

1) Kliknij na Settings w 4K Capture Utility.
2) Przejdź do karty Device
Tryb EDID wejścia
To ustawienie zmieni tryb EDID urządzenia przechwytywania.
Tryby EDID obejmują: Scalony, Wyświetlacz, Wewnętrzny
EDID (Wewnętrzny)
Wybierz plik EDID, który będzie używany w trybie EDID Wewnętrzny. To jest również miejsce, gdzie można używać niestandardowych plików EDID. Niestandardowe pliki EDID muszą być w formacie .bin.
To ustawienie wchodzi w życie tylko wtedy, gdy tryb EDID wejścia jest ustawiony na Wewnętrzny.
Tryby EDID
Scalony
To jest domyślny tryb EDID.
Ten tryb łączy EDID podłączonego telewizora/monitora i możliwości urządzenia przechwytywania, aby utworzyć zoptymalizowany EDID.
Zalecane dla: Typowa konfiguracja przechwytywania konsoli, w której telewizor lub monitor jest podłączony do wyjścia HDMI karty przechwytywania.
Wewnętrzny
Ten tryb ustawia EDID urządzenia przechwytywania na plik określony przez ustawienie EDID (Wewnętrzny). W tym trybie możliwości podłączonego telewizora/monitora są ignorowane.
Zalecane dla: Konfiguracja przechwytywania z dwoma komputerami, w której używane jest tylko wejście HDMI karty przechwytywania, a wyjście HDMI nie jest używane.
EDID Wewnętrzny
To ustawienie wybierze EDID do użycia w trybie Wewnętrzny.
Korzystając z konfiguracji z dwoma komputerami, sugerowana konfiguracja to użycie pliku EDID odpowiadającego rozdzielczości głównego monitora do gier
- Jeśli monitor do gier to 1440p, wybierz EDID 1440p.
- Jeśli monitor do gier to 1080p, wybierz EDID 1080p.
Niestandardowe pliki EDID są obsługiwane poprzez wybranie opcji Custom z menu rozwijanego.
Obsługiwane są ważne pliki EDID o rozmiarze 256 bajtów w formacie .bin.
Ostrzeżenie
Jeśli wewnętrzny EDID definiuje rozdzielczość lub częstotliwość odświeżania nieobsługiwaną przez podłączony wyświetlacz, może to spowodować czarny ekran, komunikat o błędzie lub brak sygnału na wyświetlaczu.
Wyświetlacz
Ten tryb kopiuje EDID wyświetlacza podłączonego do wyjścia karty przechwytywania na kartę przechwytywania.
Zalecane dla: Użyj tego ustawienia, jeśli scalony tryb EDID powoduje problemy z obrazem na podłączonym wyświetlaczu.
Ostrzeżenie:
Jeśli EDID wyświetlacza definiuje rozdzielczość lub częstotliwość odświeżania nieobsługiwaną przez kartę przechwytywania, sygnał urządzenia przechwytywania może wyglądać niepoprawnie lub w ogóle się nie pojawić.
