Ten artykuł obejmuje następujące urządzenia przechwytujące, ponieważ kroki będą podobne:
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
2. Pierwsze kroki z OBS Studio
3. Konfiguracja wewnętrznej karty przechwytującej
4. Zawartość High Dynamic Range (HDR)
W tym przewodniku pokażemy ci, jak używać wewnętrznej karty przechwytującej PCIez OBS Studioi skonfigurować oprogramowanie, aby w pełni wykorzystać możliwości urządzenia do nagrywania lub streamowania. Chociaż ten przewodnik jest napisany dla OBS Studio, wiele kroków jest takich samych dla Streamlabs OBS.
Co to jest OBS Studio?
OBS Studio to bezpłatne narzędzie do streamowania i nagrywania o otwartym kodzie źródłowym z potężnymi systemami nakładek i kontroli audio. Może streamować na Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIOi wiele innych. Może również nagrywać i streamować jednocześnie z różnymi ustawieniami jakości, jeśli będzie to konieczne.
Najnowszą wersję OBS Studio możesz pobrać tutaj: https://obsproject.com/download
Bieżąca wersja na dzień opublikowania tego przewodnika: 32.1.2
Jeśli chcesz dowiedzieć się więcej o OBS Studio i jego możliwościach, oto kurs OBS Studio autorstwa EposVox: OBS Studio Master Class
Pierwsze kroki z OBS Studio

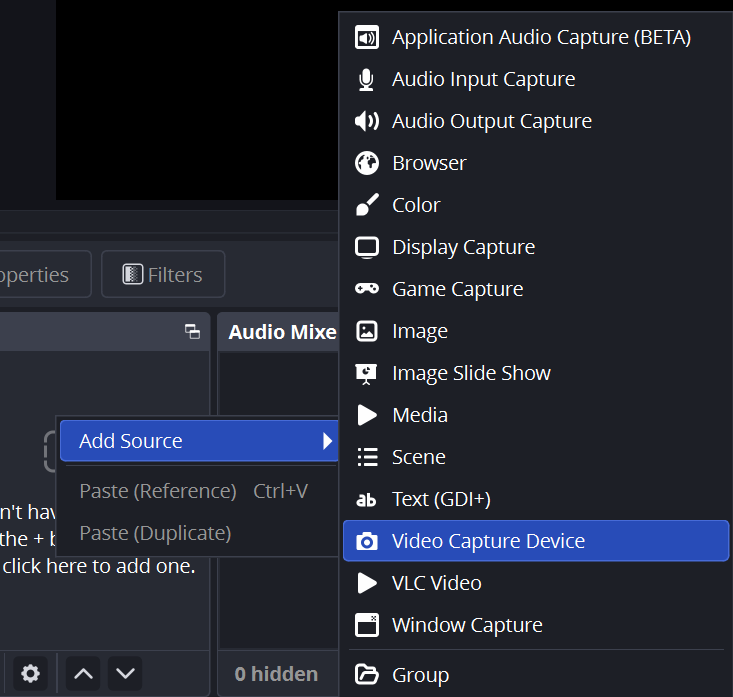

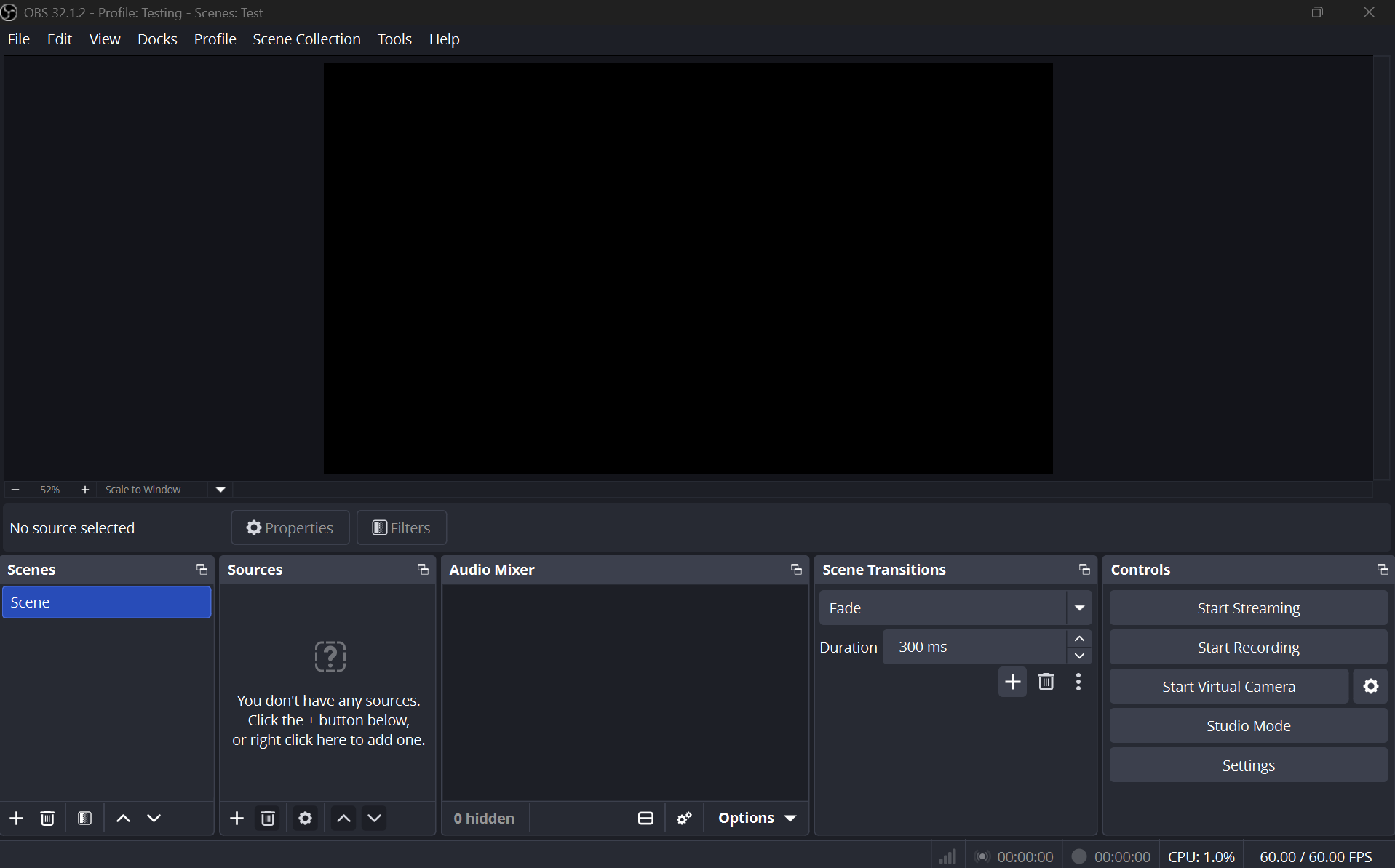

Po zainstalowaniu i otwarciu OBS Studio, przejdź do dolnej połowy okna OBS Studio. Powinieneś znaleźć kolumnę po lewej stronie o nazwie Scenyi obok niej kolumnę o nazwie Źródła. Poniżej kolumny Źródłakliknij przycisk + poniżej. Następnie wybierz Urządzenie przechwytujące wideo.

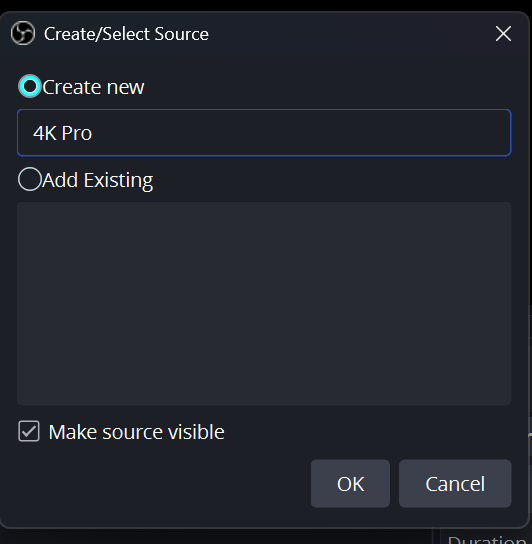

Pojawi się małe okno pytające, jak chcesz nazwać warstwę. Możesz ją nazwać jak chcesz, ale w tym przewodniku nazwiemy ją „4K Pro". Kliknij OK.

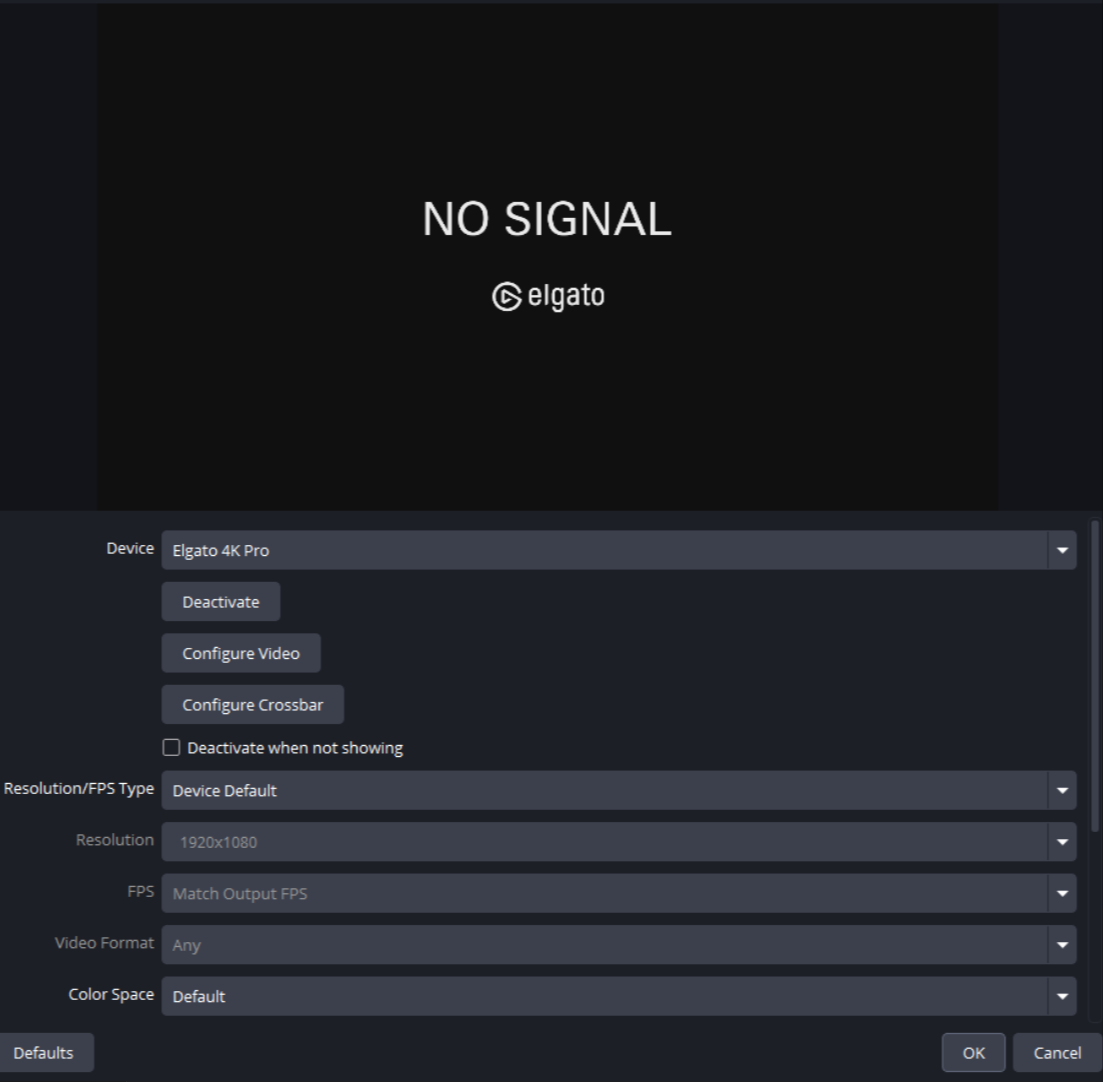

Pojawi się większe okno z podglądem (widoczne poniżej). Pyta ono o wybór urządzenia przechwytującego z listy i jego konfigurację. W wyborze urządzenia wybierz to, które wymienia kartę przechwytującą po nazwie.
Zawartość High Dynamic Range (HDR)
Uwaga: Dotyczy Game Capture 4K60 Pro MK.2 i Game Capture 4K Pro
Jeśli przechwytywany jest sygnał HDR, wewnętrzna karta przechwytująca PCIeautomatycznie skonwertuje sygnał na SDR w celu zapewnienia zgodności z OBS Studio. Jest to znane jako mapowanie tonów.
W rezultacie obraz w OBS Studiobędzie wyglądać inaczej niż na wyświetlaczu HDR podłączonym do przeznaczenia. Ale jest to normalne zachowanie.
Aby mapowanie tonów z HDR na SDR działało prawidłowo, oprogramowanie Elgato Studio musi być zamknięte. Gdy Elgato Studio jest otwarte, urządzenie przełączy się na wysyłanie wideo HDR do komputera i wideo w OBS Studiobędzie ponownie wyglądało wypłowiałe.
Konfiguracja wewnętrznej karty przechwytującej PCIe
Właściwości

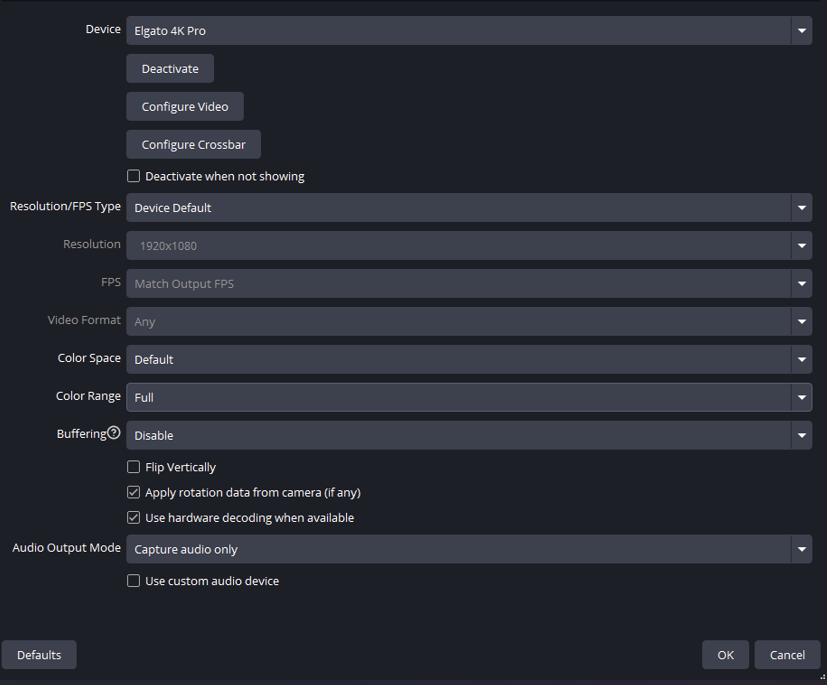

Poniżej wyboru urządzenia i podglądu znajduje się zestaw właściwości, które możesz zmienić.
Dezaktywacja/Aktywacja
Ta funkcja jest zasadniczo do wyłączania urządzenia z OBS Studiolub jego włączania. Może to być przydatne, jeśli napotykasz problemy, jako sposób na miękki reset urządzenia. Więcej informacji w #Rozwiązywanie problemów.
Konfiguruj wideo

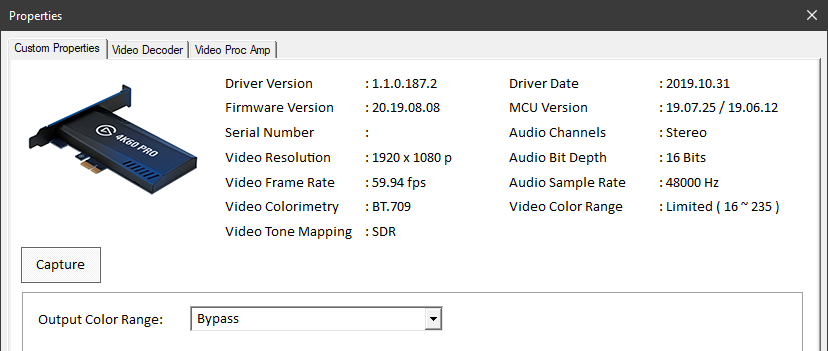

Funkcja Konfiguruj wideoz wewnętrzną kartą przechwytującą PCIesłuży do przeglądania informacji o sygnale, jaki karta otrzymuje. Czasami komputer może wysyłać inny sygnał niż się spodziewasz. W rezultacie jest to przydatne, jeśli rozwiązujesz problemy z typem sygnału pochodzącego z komputera, konsoli lub innego źródła. Świetny sposób na zobaczenie informacji o sterowniku.
Konfiguruj Crossbar
Ten przycisk jest obecnie nieużywany w naszych urządzeniach.
Typ rozdzielczości/FPS
Służy to do przełączania między automatycznymi lub niestandardowymi rozdzielczościami i szybkościami klatek. Zazwyczaj możesz zostawić to na Domyślne urządzenie. Więcej informacji w #Rozwiązywanie problemów.
Przestrzeń barw
Możesz zostawić to na Domyślne.
Zakres kolorów
Pełne i częściowe odnoszą się do tego, jak rozszerzony jest zakres. Nieprawidłowe ustawienie tego może spowodować, że wideo będzie wyglądać nadmiernie kontrastowe lub matowe. Jeśli przechwytywujesz wideo z komputera, może być konieczne ustawienie tego na Pełne. Jeśli przechwytywujesz z konsoli, ogólnie zalecane jest Domyślnelub Częściowe.
Buforowanie
Pozostaw buforowanie ustawione na Wyłączone.
Tryb wyjścia audio
Ogólnie zalecamy ustawienie tego na Przechwytywanie tylko audio. Jeśli chcesz słuchać audio pochodzącego z wewnętrznej karty przechwytującej PCIe, sugerujemy użycie funkcji Monitorowanie audiow OBS Studio.
Możesz jednak również użyć opcji Wyjście audio pulpitu (Wave Out)lub Wyjście audio pulpitu (DirectSound). Pamiętaj, że audio, które usłyszą twoi widzowie, będzie pochodzić z twojej ścieżki audio pulpitu.
Niestandardowe urządzenie audio / Konfiguracja Chat Link
Aby używać Chat Link w OBS Studio z wewnętrzną kartą przechwytującą PCIe, kliknij prawym przyciskiem myszy na warstwę wewnętrznej karty przechwytującej PCIei przejdź do Właściwości. Następnie włącz „Niestandardowe urządzenie audio". Poniżej pojawi się nowe menu rozwijane.
Jeśli podłączyłeś Chat Link do wejścia mikrofonu lub linii na komputerze, pojawi się on w tym menu. Zazwyczaj będzie to zintegrowany dźwięk i może być wymieniony jako „Wejście linii (urządzenie audio o wysokiej rozdzielczości)"
To pozwoli OBS Studio na zastąpienie wbudowanego wejścia audio wewnętrznej karty przechwytującej PCIei zamiast tego użycie połączenia wejścia linii.
Aby uzyskać więcej informacji na temat Chat Link i sposobu jego działania, zapoznaj się z naszym przewodnikiem użytkownika Chat Link.
Dostosowywanie sceny
Podgląd OBS Studioreprezentuje to, co widzi widz. Nazywa się to canvasem i możesz przesuwać, obracać, skalować, przycinać i rozciągać różne obiekty w scenie. Ten obszar można również zmieniać na żywo podczas nagrywania lub streamowania. Możesz dodawać lub usuwać obiekty, a także przesuwać je lub skalować podczas nagrywania lub streamowania, a te zmiany pojawią się w nagranym pliku lub będą widoczne dla widzów streamowania.
Transformacja
Przesunięcie
Aby przesunąć obiekt na scenie, możesz umieścić kursor nad nim w podglądzie lub wybrać go z listy Źródła. Następnie przeciągnij go w podglądzie.
Skalowanie

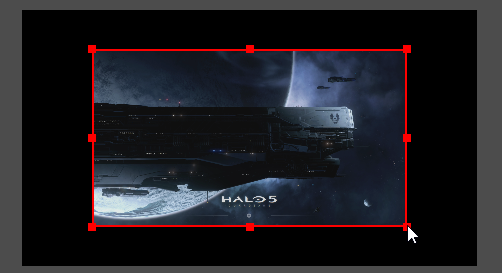

Jeśli nie chcesz, aby wewnętrzna karta przechwytywania PCIezajmowała cały ekran, możesz złapać jeden z rogów i przeciągnąć go w stronę środka, aby zmniejszyć rozmiar. Jest to przydatne do dodawania obramowań lub nakładek z boku bez zakrywania rozgrywki.
Kadrowanie

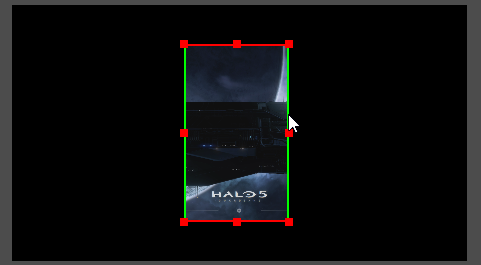

Jeśli przechwytywanie odbywa się ze starszej konsoli wyemitowanej sygnału 4:3 lub niebędącego szerokoekranowym, możesz przytrzymać klawisz ALT i przeciągnąć stronę, aby przycroić wideo z wewnętrznej karty przechwytywania PCIe. Zobaczysz zieloną obramowanie, gdzie nastąpiło kadrowanie.
Aby uzyskać dostęp do bardziej zaawansowanych opcji, możesz kliknąć prawym przyciskiem myszy na źródło wewnętrznej karty przechwytywania PCIe, a następnie przejść do Transformacja, Edytuj transformację. Jest to przydatne do wpisywania określonych wartości w celu zapewnienia dokładności.
Kolejność warstw
Jeśli planujesz mieć nakładki lub inne warstwy w scenie z wideo z wewnętrznej karty przechwytywania PCIe,musisz się upewnić, że te nakładki znajdują się nad warstwą wewnętrznej karty przechwytywania PCIe.
Podobnie jak w Photoshopie lub innych edytorach obrazów, warstwy u dołu listy źródeł znajdują się w tle, a warstwy u góry listy znajdują się na pierwszym planie.
Ogólne ustawienia OBS Studio
Aby ułatwić sobie rozpoczęcie konfiguracji OBS Studio, możesz wypróbować Kreatora automatycznej konfiguracji. Kreatora można znaleźć w menu Narzędzia.
Ten kreator skonfiguruje OBS Studiona podstawie różnych szczegółów dotyczących Twojego komputera, takich jak rozdzielczość monitora, wydajność systemu i szybkość internetu. To dobra opcja na początek.
W programie OBS Studioznajduje się wiele opcji, ale nie wszystkie dotyczą podstawowego korzystania z wewnętrznej karty przechwytywania PCIe.Dlatego skupimy się na podstawach. Po pierwsze, musimy upewnić się, że oprogramowanie będzie działać z właściwą rozdzielczością i szybkością klatek.
Wideo

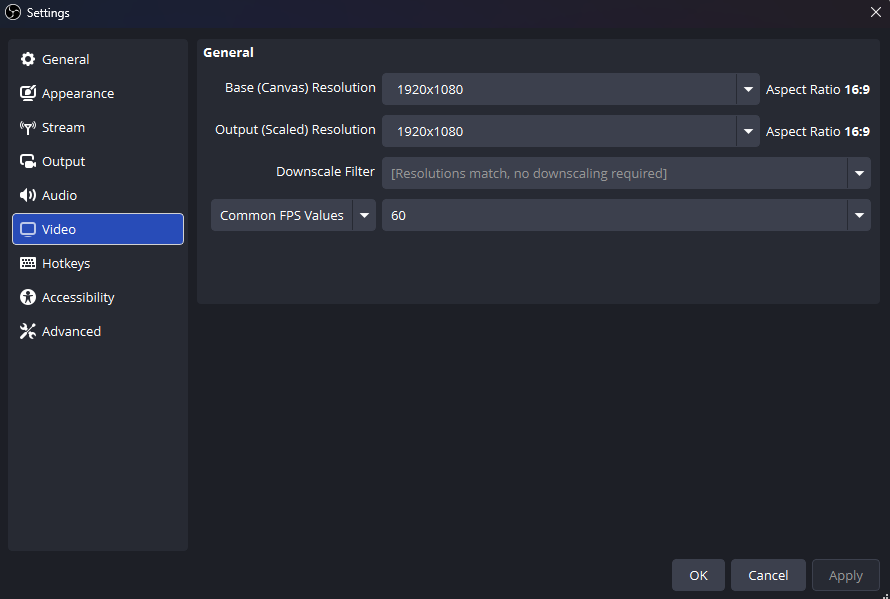

Możesz to zrobić, przechodząc do Plik> Ustawienia. Następnie przejdź do karty Wideo. Jeśli Kreator automatycznej konfiguracjijeszcze tego nie zmienił, zwykle będziesz chciał ustawić Rozdzielczość podstawową (Canvas)na 1920x1080. Jest to rozdzielczość Twojego Canvaslub obszaru roboczego z warstwami i nakładkami.
Następna opcja Rozdzielczość wyjścia (skalowana)to ostatecznie nagrywane na dysk komputera lub wysyłane do usługi streamingowej wideo. Jeśli masz wolniejsze połączenie internetowe lub słabszy komputer, możesz obniżyć Rozdzielczość wyjścia (skalowana)na przykład do 1280x720.
Jeśli przechwytywujesz konsolę działającą w 4K i planujesz nagrywać wideo, możesz ustawić canvas na 3840x2160 zamiast 1920x1080, a następnie użyć Rozdzielczości wyjścia (skalowanej)do określenia, co ma być nagrane lub wysłane do strumienia.
Następnie będziesz chciał wybrać częstość odświeżania lub FPS Twojego strumienia lub nagrania. Zazwyczaj będziesz chciał ustawić to na 60.
Audio
Ogólne

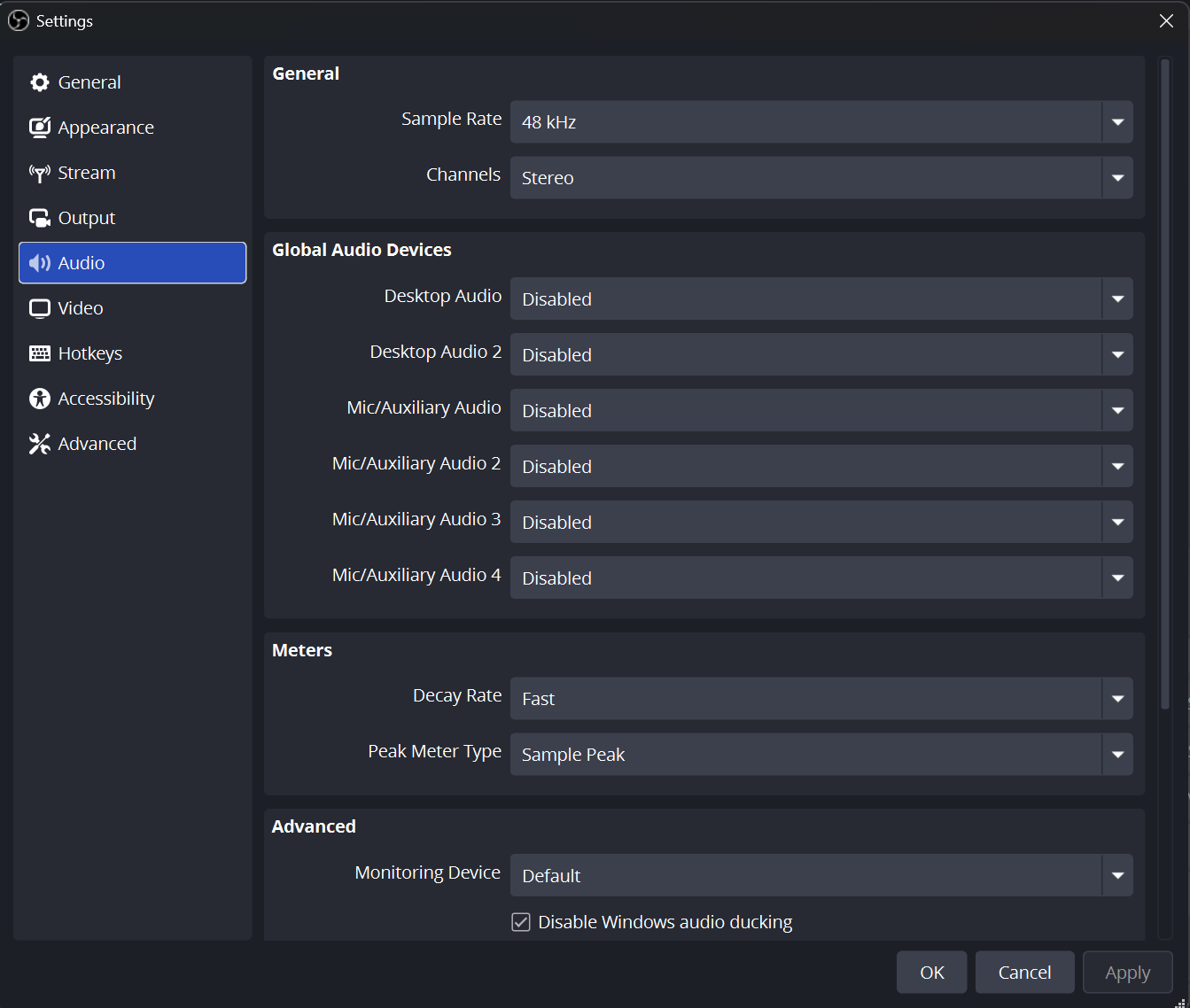

W menu Audiow Ustawieniach upewnij się, że Sample Ratejest ustawiona na 48Khz. Nasze urządzenia Elgato Game Capturedziałają natywnie na częstotliwości 48Khz. Ustawienie tego na 44.1Khz może spowodować trzaski dźwięku, dryft dźwięku w czasie lub inne anomalie.
Nasze urządzenia przechwytują dźwięk w trybie stereo i nie obsługują dźwięku przestrzennego. Ustaw Channelsna Stereo.
Urządzenia
W sekcji Devicesmożemy przypisać dodatkowe źródła audio do wykorzystania w transmisji lub nagraniu.
Desktop Audioodnosi się do dźwięku, który pochodzi z Twojego systemu. Opcja Default spróbuje użyć tego samego urządzenia, które ustawiłeś dla swojego komputera. Jeśli jednak masz specjalną konfigurację, którą nie chcesz zmieniać, możesz określić konkretne urządzenie.
Mic/Auxiliary Audiosłuży do dodawania dodatkowych źródeł wejścia audio. Mogą to być mikroskopy USB, wejścia Line-In lub inne wejścia z miksów.
Zaawansowane
Jeśli chcesz słyszeć dźwięk ze swojej karty lub innych wejść sprzętowych, upewnij się, że wybrałeś urządzenie, na którym chciałbyś słyszeć ten dźwięk. Zwykle byłoby to to samo urządzenie co Desktop Audio.
Wyjście

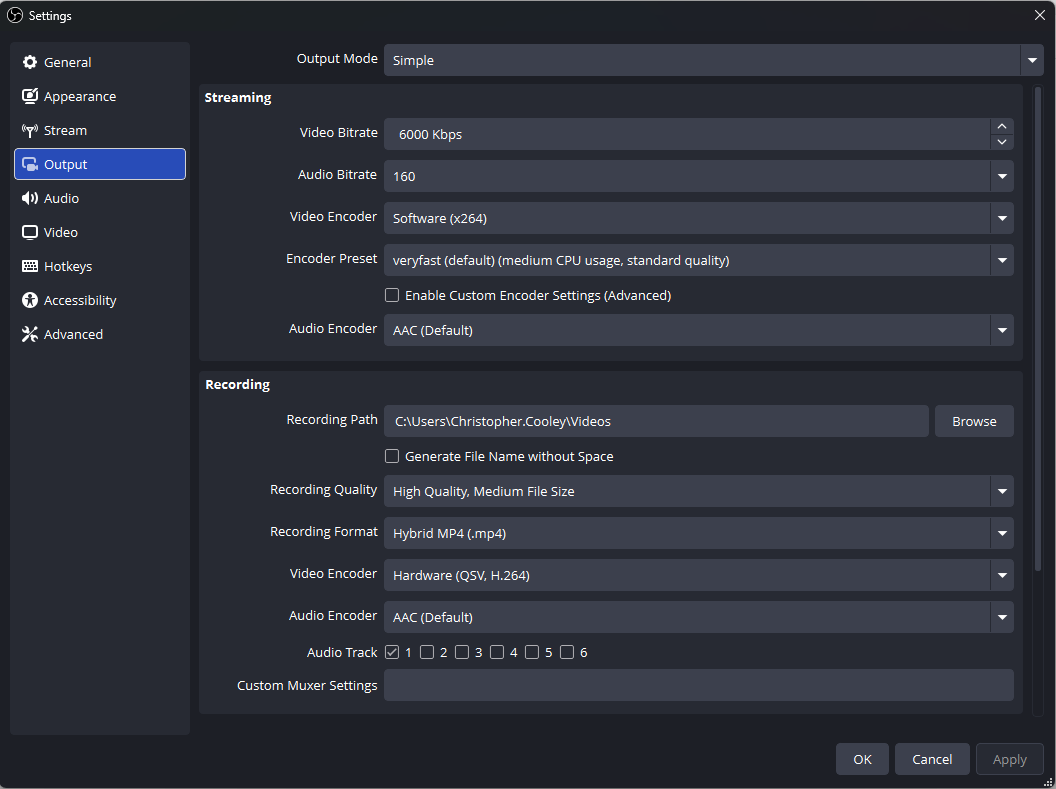

Karta Wyjście to miejsce, w którym kontrolujemy typ pliku, który eksportujemy, wielkość pliku i miejsce, w którym jest zapisywany. Zaleca się pozostawienie trybu Wyjścia ustawionego na Prostyna początek.
Przepustowość wideo
Jeśli używasz OBS Studiogłównie do transmisji, będziesz chcieć ustawić Przepustowość wideona poziom dobrze w granicach prędkości wysyłania przez Internet. Dobrą zasadą jest ustawienie tego na 80% Twojej przepustowości wysyłania. Gdybyś miał 5000Kbps lub 5Mbps jako prędkość wysyłania, ustawienie tej wartości na 4000Kbps byłoby dobrym punktem wyjścia.
Koder
Opcja Koder odnosi się do tego, która część Twojego systemu będzie wykonywać pracę kompresji wideo do transmisji lub nagrywania.
Oprogramowanie (x264)będzie używać procesora systemu i generalnie będzie miało większy wpływ na wydajność komputera, ale może skutkować wyższą jakością.
Sprzęt (NVENC)będzie używać karty graficznej Nvidia systemu i będzie mieć generalnie mniejszy wpływ na wydajność komputera, ale może skutkować niższą jakością.
Przepustowość audio
Kontroluje to przepustowość, a tym samym jakość audio Twojej transmisji. Między 128Kbps a 160Kbps to dobre miejsce na początek.
Rozwiązywanie problemów
Brak sygnału
Zamknij OBS Studioi otwórz nasze oprogramowanie Elgato Studio, aby sprawdzić, czy sygnał przechodzi. Jeśli nie pojawia się żaden sygnał, musisz wykonać podstawowe rozwiązywanie problemów. Sprawdź, czy jakiś obraz pojawia się na Twoim telewizorze lub monitorze podłączonym do portu HDMI Passthrough. Upewnij się, że szyfrowanie HDCP jest wyłączone na Twojej konsoli do gier lub innym urządzeniu źródłowym.
Jeśli widzisz obraz w Elgato Studio, oznacza to, że Twoje urządzenie działa prawidłowo. Zamknij Elgato Studio. Następnie w OBS Studiokliknij prawym przyciskiem myszy na warstwę internal PCIe Capture Cardi przejdź do Properties.Następnie kliknij na Deactivate. Czekaj 10 sekund i kliknij na Activate. Jeśli to nie pomaga, zamknij Properties. Kliknij prawym przyciskiem myszy na warstwę ponownie i przejdź do remove. Spróbuj ponownie stworzyć Video Capture Device, jak pokazano w 2. Getting Started with OBS Studio
Wideo ma nieprawidłowy rozmiar
Jeśli zauważysz, że wideo z karty internal PCIe Capture Cardnie wypełnia sceny lub ma dziwny kształt, spróbuj kliknąć prawym przyciskiem myszy na warstwę internal PCIe Capture Cardna liście źródeł, przejdź do opcji Transform i wybierz Reset Transform lub Stretch to Screen.
Wideo wygląda na gorszą jakość
Twoja Einternal PCIe Capture Cardmoże pracować w niższej rozdzielczości. Kliknij prawym przyciskiem myszy na warstwę internal PCIe Capture Cardi przejdź do Właściwości. Następnie poszukaj Resolution/FPS Type.Zmień tę wartość z Device Defaultna Custom.
Przejdź do następnej opcji na liście Resolution. Wybierz rozdzielczość źródła, może to być 3840x2160 dla 4K UHD, 1920x1080 dla 1080p lub 1280x720 dla 720p.
Następna opcja, FPS, może być ustawiona na Highest FPS.
Video Format może być ustawiony na Default,YV12 lub NV12.
Mój audio Chat Link nie działa
OBS Studionie używa tych samych ustawień audio dla wewnętrznej karty przechwytywania PCIe, co mogłeś ustawić w oprogramowaniu Elgato Studio.
Upewnij się, że postępujesz zgodnie z naszymi instrukcjami w Chat Link Setup
