Niektóre urządzenia Elgato mają możliwość zmiany ustawień EDID. W tym artykule omówimy, jak zmienić ustawienie EDID, co robią tryby EDID i jakie są zalecane ustawienia.
Spis treści
Co to jest EDID?
EDID (Extended Display Identification Data) to mały plik konfiguracyjny przechowywany na urządzeniach odbierających sygnały wideo, takich jak telewizory, monitory i karty przechwytujące.
Plik EDID zawiera informacje o typie sygnału, który urządzenie (telewizor/monitor) może przyjąć, takie jak rozdzielczość, częstotliwość odświeżania, format HDR, głębia bitowa, dźwięk (stereo, wielokanałowy) i wiele więcej.
EDID jest przesyłany z urządzenia wyświetlającego do urządzenia podłączonego do wyświetlacza, takiego jak konsola lub komputer, aby konsola lub komputer wiedziały, jakie rozdzielczości, częstotliwości odświeżania itp. mogą wysyłać do wyświetlacza.
Dowiedz się więcej o EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Urządzenia z ustawieniami EDID
Te urządzenia mogą mieć zmieniane ustawienie EDID:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Ustawienia EDID
Ustawienia EDID znajdują się w oprogramowaniu Elgato Studio.

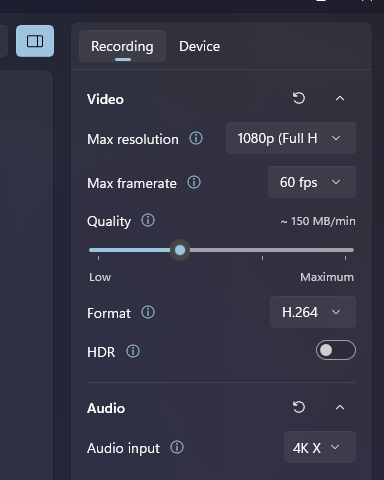

1) Kliknij na Expander w prawym górnym rogu.
.

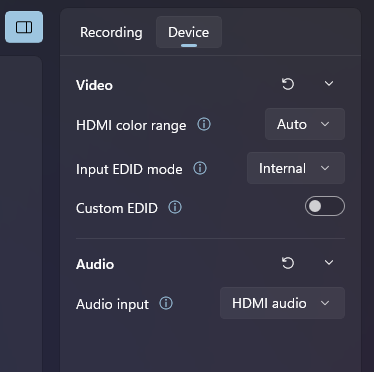

2) Przejdź do karty Device
Tryb wejściowego EDID
To ustawienie zmieni tryb EDID urządzenia przechwytującego. Tryby EDID obejmują: Połączone, Wyświetlacz, Wewnętrzne.
Wybierz plik EDID, który będzie używany w trybie Wewnętrzne EDID. To także miejsce, gdzie można używać niestandardowych plików EDID. Niestandardowe pliki EDID muszą być w formacie .bin.
To ustawienie wchodzi w życie tylko wtedy, gdy tryb wejściowego EDID jest ustawiony na Wewnętrzne.
Uwaga: Pomoc techniczna Elgato nie jest w stanie pomóc w tworzeniu niestandardowych plików EDID .bin.

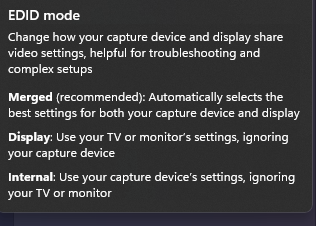

Tryby EDID
Połączone
To jest domyślny tryb EDID.
Ten tryb łączy EDID podłączonego telewizora/monitora i możliwości urządzenia przechwytującego w celu utworzenia zoptymalizowanego EDID.
Zalecane dla: Typowa konfiguracja przechwytywania konsoli, w której telewizor lub monitor jest podłączony do wyjścia HDMI karty przechwytywania.
Wewnętrzna
Ten tryb ustawia EDID urządzenia przechwytywania na plik określony w ustawieniu EDID (Wewnętrzna). W tym trybie możliwości podłączonego telewizora/monitora są ignorowane.
Rekomendowane dla: Konfiguracja przechwytywania na dwóch komputerach, w której używane jest tylko wejście HDMI karty przechwytywania, a wyjście HDMI jest nieużywane.
Ostrzeżenie
Jeśli wewnętrzna definicja EDID określa rozdzielczość lub częstotliwość klatek, które nie są obsługiwane przez podłączony wyświetlacz, może to spowodować wyświetlenie czarnego ekranu, komunikatu o błędzie lub brak sygnału.
Wyświetlacz
Ten tryb kopiuje EDID wyświetlacza podłączonego do wyjścia karty przechwytywania na kartę przechwytywania.
Rekomendowane dla: Użyj tego ustawienia, jeśli tryb Scalony EDID powoduje problemy z obrazem na podłączonym wyświetlaczu.
Ostrzeżenie:
Jeśli EDID wyświetlacza określa rozdzielczość lub częstotliwość klatek, które nie są obsługiwane przez kartę przechwytywania, sygnał urządzenia przechwytywania może być nieprawidłowy lub w ogóle się nie pojawić.
