Este artigo abrange os seguintes dispositivos de captura, pois as etapas serão semelhantes:

• HD60 Pro
• 4K60 Pro
• 4K60 Pro MK.2
• 4K Pro

1. O que é OBS Studio?

2. Primeiros passos com OBS Studio

3. Configurando sua Placa de Captura Interna

4. Conteúdo de Alto Alcance Dinâmico (HDR)

5. Configuração do Chat Link

6. Ajustando a Cena

7. Solução de Problemas

Neste guia, mostraremos como usar sua Placa de Captura Interna PCIecom OBS Studioe configurar o software para aproveitar ao máximo seu dispositivo para gravação ou transmissão. Embora este guia tenha sido escrito para OBS Studio, muitas das etapas são as mesmas para Streamlabs OBS.

O que é OBS Studio?

OBS Studio é uma ferramenta de transmissão e gravação gratuita e de código aberto com poderosos sistemas de sobreposição e controles de áudio. Pode fazer transmissão para Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIOe muito mais. Também pode gravar e transmitir ao mesmo tempo em diferentes configurações de qualidade, se desejado.

Você pode baixar a versão mais recente do OBS Studio aqui: https://obsproject.com/download

Versão atual deste guia: 32.1.2

Se você estiver interessado em aprender mais sobre OBS Studio e o que ele pode fazer, aqui está um Curso de Aprendizado de OBS Studio por EposVox: OBS Studio Master Class

Primeiros Passos com OBS Studio

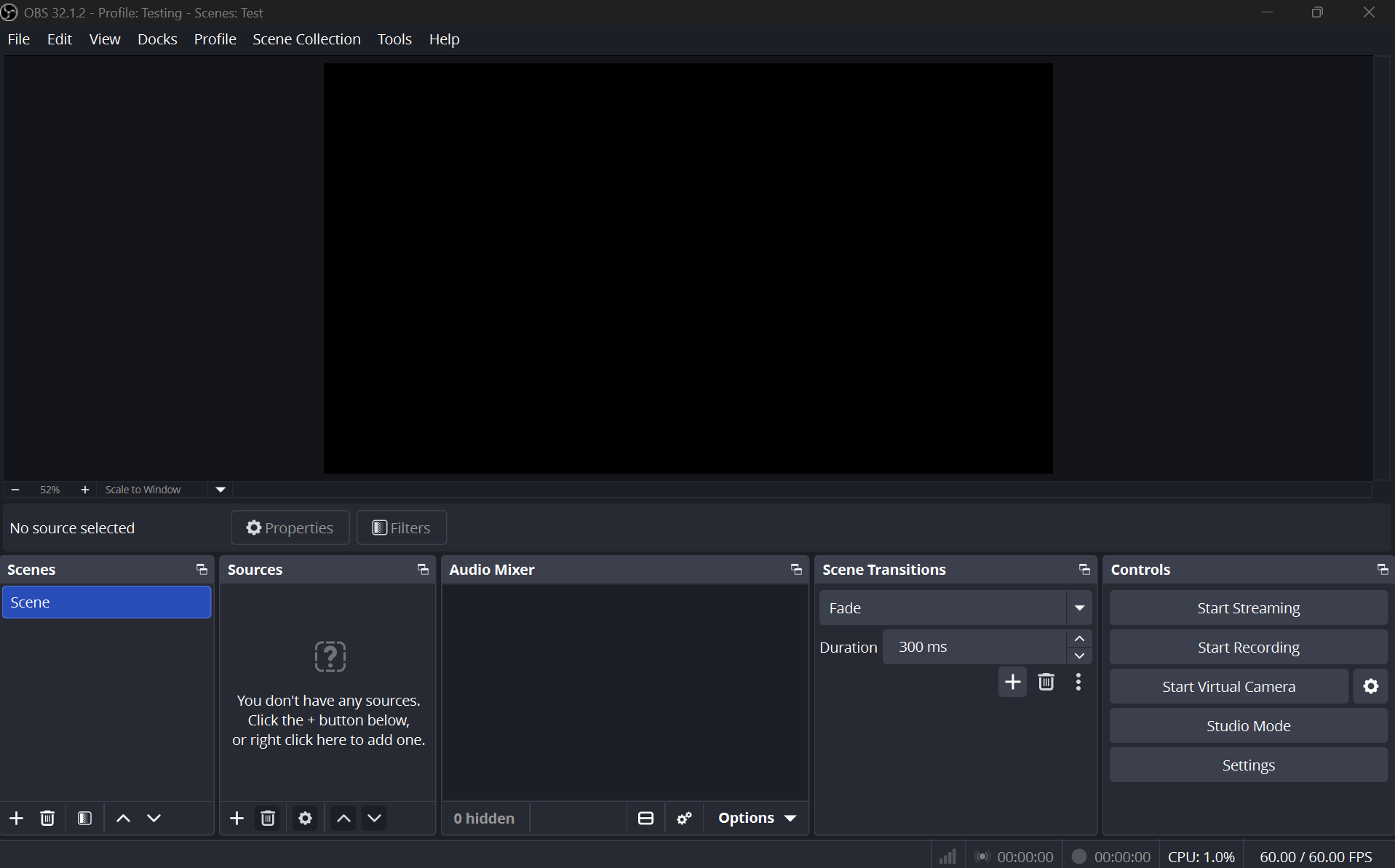

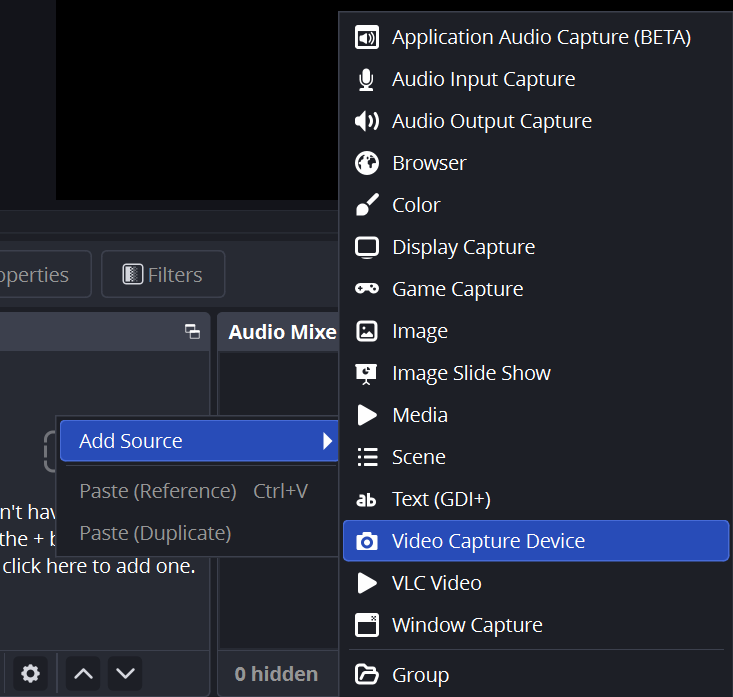

Depois de ter OBS Studioinstalado e aberto, vá para a metade inferior da janela OBS Studio. Você deve encontrar uma coluna à esquerda chamada Cenase ao lado dela uma coluna chamada Fontes. Abaixo da coluna Fontes, clique no botão + abaixo. Em seguida, escolha Dispositivo de Captura de Vídeo.

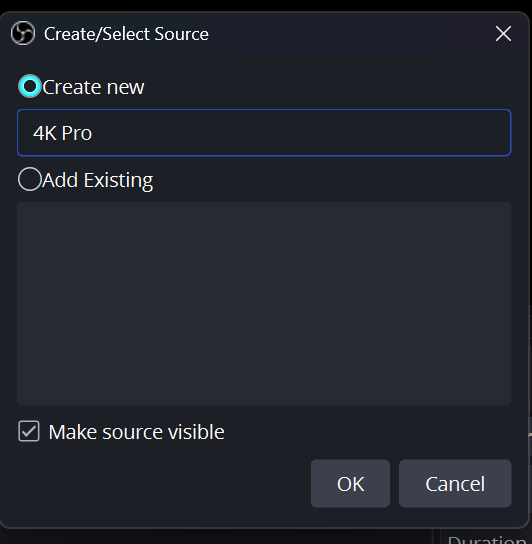

Uma pequena janela nova aparecerá perguntando como você deseja nomear a camada. Você é livre para nomeá-la como desejar, mas para este guia chamaremos de '4K Pro'. Clique em OK.

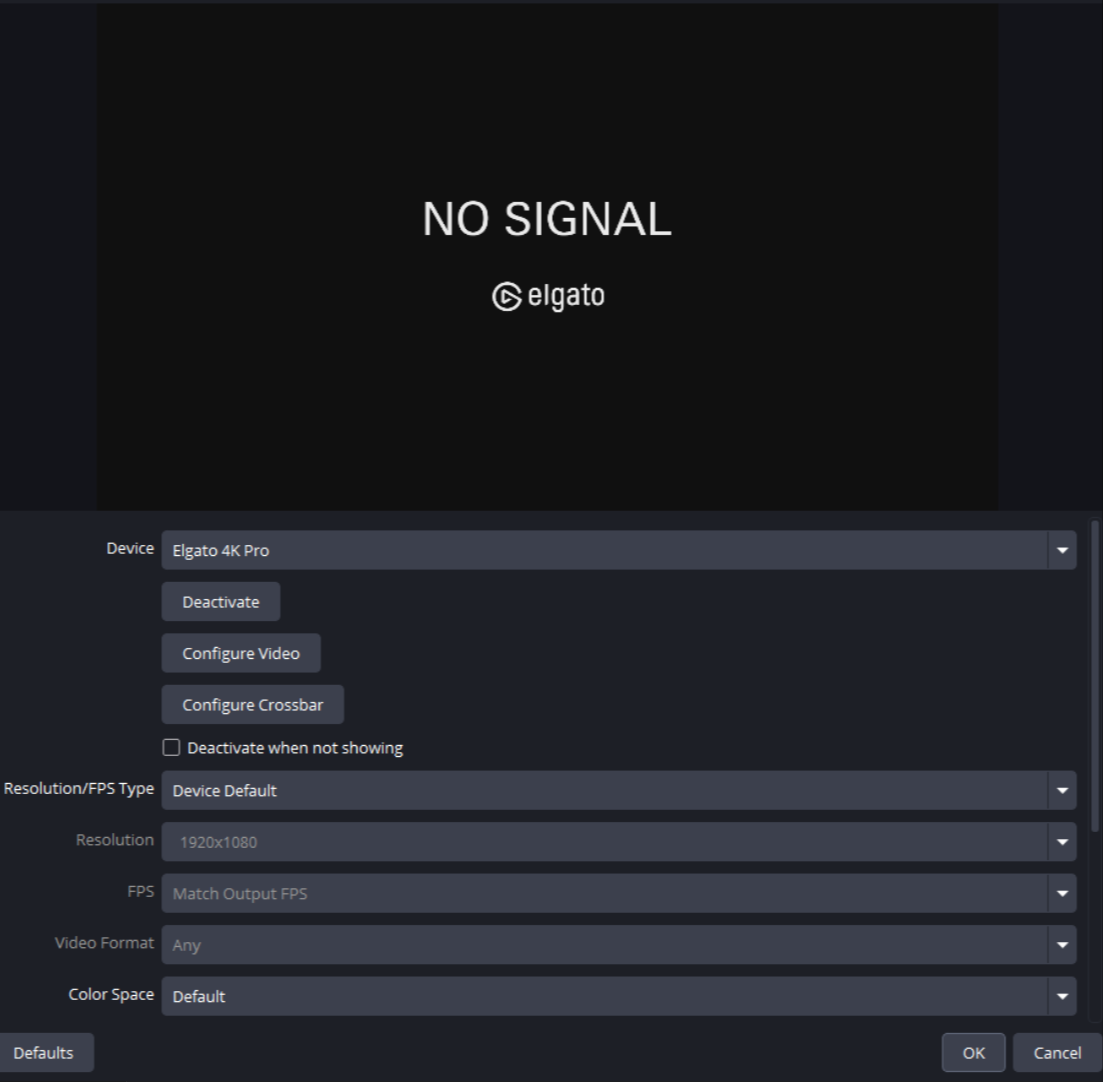

Uma janela nova e maior com uma visualização aparecerá (visto abaixo). Isso está pedindo para você escolher o dispositivo de captura de uma lista e configurá-lo. Na seleção de dispositivo, escolha aquele que lista a placa de captura pelo nome.

Conteúdo de Alto Alcance Dinâmico (HDR)

Observação: Aplica-se a Game Capture 4K60 Pro MK.2 e Game Capture 4K Pro

Se você estiver capturando uma fonte HDR, a Placa de Captura Interna PCIeconverterá o sinal automaticamente para SDR para ser compatível com OBS Studio. Isso é conhecido como Tone mapping.

O resultado é que a imagem em OBS Studioparecerá diferente de como aparecerá no display HDR que você tem conectado ao passthrough. Mas este é um comportamento normal.

Para que o tone mapping de HDR para SDR funcione corretamente, o Elgato Studio Software precisa estar fechado. Quando o Elgato Studio está aberto, o dispositivo alternará para enviar vídeo HDR para seu computador e o vídeo dentro de OBS Studioparecerá desbotado novamente.

Configurando sua Placa de Captura Interna PCIe

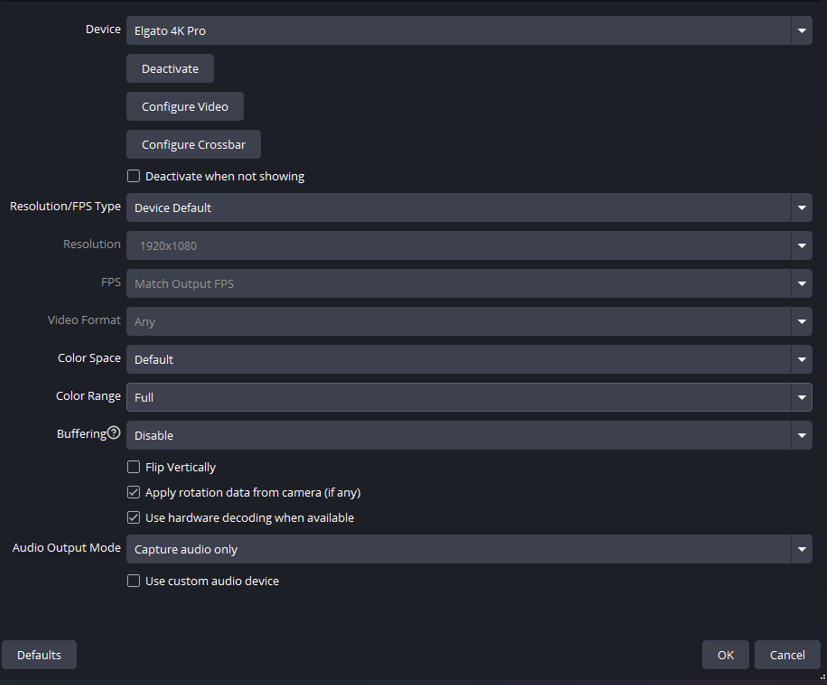

Propriedades

Abaixo da seleção de dispositivo e visualização, você tem um conjunto de propriedades que pode alterar.

Desativar/Ativar

Esta função é essencialmente para desativar o dispositivo do OBS Studioou ativá-lo. Isso pode ser útil se você estiver tendo problemas como uma forma de fazer uma reinicialização suave do dispositivo. Mais informações em #Solução de Problemas.

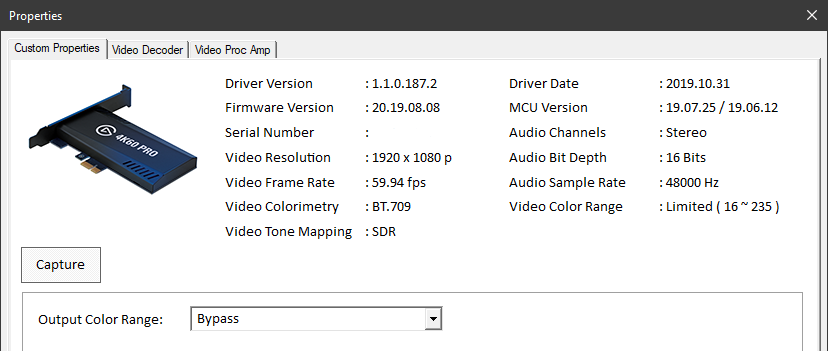

Configurar Vídeo

A função Configurar Vídeocom a Placa de Captura Interna PCIeé usada para visualizar informações do sinal que a placa está recebendo. Às vezes, seu PC pode estar enviando um sinal diferente do que você esperava. Como resultado, isso é útil se você estiver solucionando problemas do tipo de sinal que vem do seu PC, Console ou outra fonte. Também é uma ótima maneira de ver as informações do driver.

Configurar Crossbar

Este botão não é utilizado atualmente com nossos dispositivos.

Tipo de Resolução/FPS

Isso é usado para alternar entre resoluções automáticas ou personalizadas e taxas de quadros. Você geralmente pode deixar isso em Padrão do Dispositivo. Mais informações em #Solução de Problemas.

Espaço de Cor

Você pode deixar isso em Padrão.

Intervalo de Cores

Completo e Parcial referem-se a como o intervalo é expandido. Ter isso configurado incorretamente pode fazer com que seu vídeo pareça excessivamente contrastado ou desbotado. Se você estiver capturando vídeo de um PC, isso pode precisar ser definido como Completo. Se você estiver capturando de um console, geralmente Padrãoou Parcial é recomendado.

Buffering

Deixe Buffering definido como Desabilitar.

Modo de Saída de Áudio

Geralmente, recomendamos definir isso para Capturar apenas áudio. Se você deseja ouvir o áudio vindo da Placa de Captura Interna PCIe, sugerimos usar o recurso de Monitoramento de Áudiodo OBS Studio.

No entanto, você também pode usar as opções Reproduzir Áudio da Área de Trabalho (Wave Out)ou Reproduzir Áudio da Área de Trabalho (DirectSound). Tenha em mente que o áudio que seus visualizadores ouvirão agora virá de sua trilha de Áudio da Área de Trabalho.

Dispositivo de Áudio Personalizado / Configurando Chat Link

Para usar o Chat Link dentro do OBS Studio com sua Placa de Captura Interna PCIe, clique com botão direito em sua camada Placa de Captura Interna PCIee vá para Propriedades. Em seguida, ative 'Dispositivo de Áudio Personalizado'. Um novo menu suspenso aparecerá abaixo.

Se você tiver conectado seu Chat Link a um Microfone ou Entrada de Linha em seu computador, ele será listado neste menu. Normalmente, isso será áudio integrado e pode ser listado como 'Linha de Entrada (Dispositivo de Áudio de Alta Definição)'

Isso permitirá que o OBS Studio substitua a entrada de áudio integrada da Placa de Captura Interna PCIee, em vez disso, use sua conexão de Linha de Entrada.

Para mais informações sobre o Chat Link e como ele funciona, consulte nosso Guia do Usuário do Chat Link.

Ajustando a Cena

A visualização do OBS Studiorepresenta o que o visualizador vê. Isso é chamado de Canvas e você consegue mover, girar, dimensionar, cortar e esticar diferentes objetos na cena. Esta área também pode ser alterada ao vivo enquanto você está gravando ou transmitindo. Você consegue adicionar ou remover objetos, bem como movê-los ou dimensioná-los enquanto está gravando ou transmitindo e essas alterações estarão em seu arquivo gravado ou aparecerão para seus visualizadores de transmissão.

Transformar

Mover

Para mover um objeto ao redor da sua cena, você pode passá-lo com o mouse na visualização ou selecioná-lo na sua lista de Fontes. Em seguida, arraste-o ao redor na visualização.

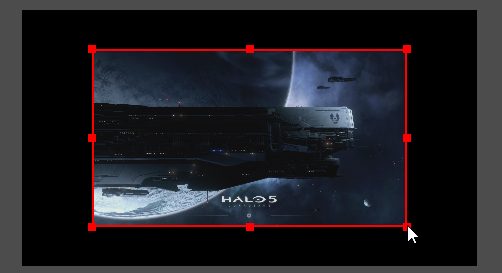

Escala

Se você não desejasse que a sua Placa de Captura PCIe Internaocupasse toda a tela, você pode pegar um canto e arrastar em direção ao centro para torná-la menor. Isso é útil para adicionar bordas ou sobreposições ao lado e não cobrir o gameplay.

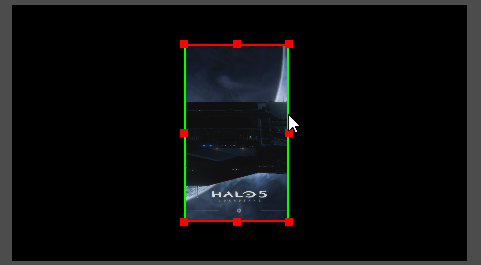

Cortar

Se você estiver capturando de um console mais antigo que está enviando um sinal 4:3 ou não widescreen, você pode manter a tecla ALT pressionada e arrastar um lado para cortar o vídeo da Placa de Captura PCIe Interna. Você verá uma borda verde onde um corte ocorreu.

Para controles mais avançados, você pode clicar com o botão direito na sua fonte Placa de Captura PCIe Interna, depois ir em Transformar, Editar Transformação. Isso é útil para digitar valores específicos para precisão.

Ordem das Camadas

Se você planeja ter sobreposições ou outras camadas em sua cena com o vídeo da sua placa de captura PCIe interna,você precisará garantir que essas sobreposições estejam acima da camada da sua placa de captura PCIe interna.

Como no Photoshop ou outros editores de imagem, as camadas na parte inferior da sua lista de fontes estão no fundo e as camadas na parte superior da lista estão em primeiro plano.

Configurações Gerais do OBS Studio

Para começar na configuração do OBS Studio, você pode querer experimentar o Assistente de Configuração Automática. Este Assistente pode ser encontrado no menu Ferramentas.

Este assistente configurará o OBS Studiocom base em vários detalhes sobre seu computador, como resolução do monitor, desempenho do seu sistema e velocidade da internet. É uma boa opção para começar.

Existem muitas opções dentro do OBS Studio, mas nem todas se aplicam ao uso básico da sua placa de captura PCIe interna. Portanto, vamos nos concentrar nos conceitos básicos. Primeiro, precisamos garantir que o software operará na resolução e taxa de fotogramas corretas.

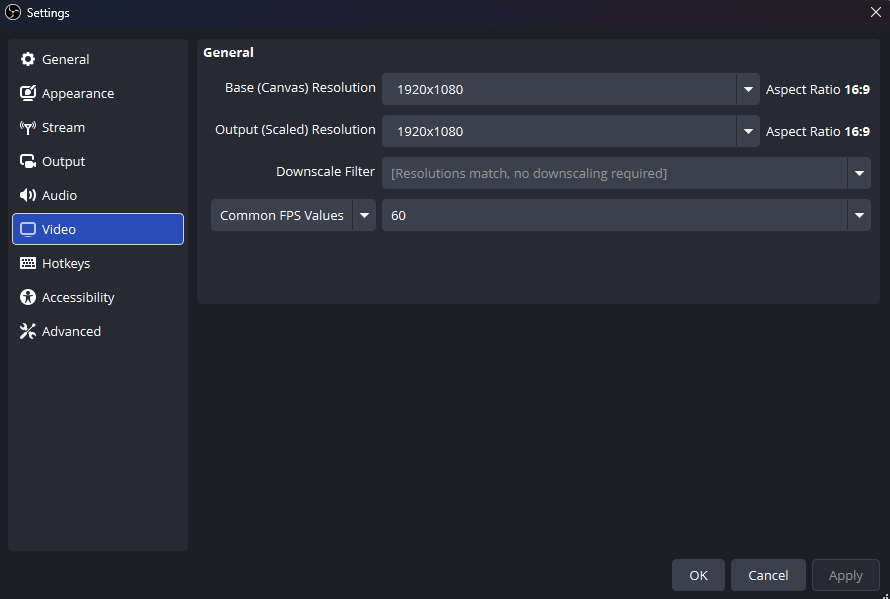

Vídeo

Você pode fazer isso acessando Arquivo> Configurações. Em seguida, acesse a aba Vídeo. Se o Assistente de Configuração Automáticaainda não tiver alterado isso, você normalmente desejará definir sua Resolução Base (Canvas)como 1920x1080. Esta é a resolução do seu Canvasou a área de trabalho com suas camadas e sobreposições.

A próxima opção de Resolução de Saída (Dimensionada)é o que é finalmente gravado no disco do seu computador ou enviado para o serviço de streaming. Se você estiver com uma conexão de internet mais lenta ou um computador menos potente, você pode reduzir a Resolução de Saída (Dimensionada)para 1280x720, por exemplo.

Se você estiver capturando um console funcionando em 4K e planeja gravar vídeo, você pode desejar definir seu canvas como 3840x2160 em vez de 1920x1080 e então usar Resolução de Saída (Dimensionada)para ditar o que é gravado ou enviado para transmissão.

A seguir, você desejará escolher a taxa de fotogramas ou FPS do seu stream ou gravação. Normalmente, você desejará ter isso definido como 60.

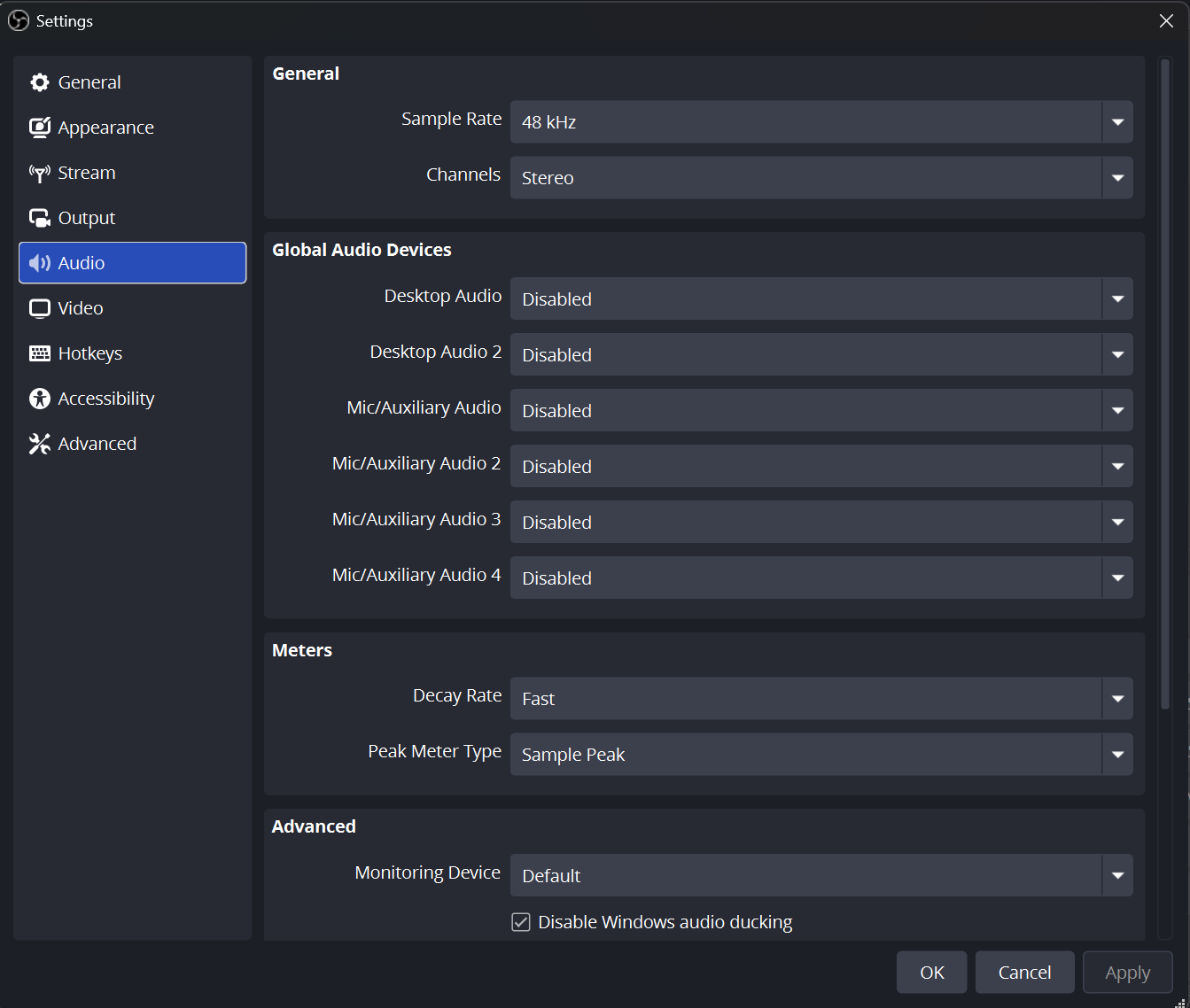

Áudio

Geral

No menu Áudiodentro de Configurações, verifique se a Taxa de Amostragemestá definida como 48Khz. Nossos dispositivos Elgato Game Capturefuncionam nativamente em 48Khz. Definir isso como 44.1Khz pode causar travamento de áudio, desincronização de áudio ao longo do tempo ou outras anomalias.

Nossos dispositivos capturam áudio em Estéreo e não oferecem suporte a som envolvente. Defina Canaiscomo Estéreo.

Dispositivos

Na seção Dispositivos, é possível atribuir fontes de áudio adicionais para serem usadas na transmissão ou gravação.

Áudio da Área de Trabalhorefere-se ao som que sai do seu sistema. Padrão tentará usar o mesmo dispositivo que você configurou para seu computador. Mas se você tiver uma configuração específica que não deseja que seja alterada, é possível especificar um dispositivo específico.

Áudio do Microfone/Auxiliaré para adicionar fontes de entrada de áudio adicionais. Podem ser microfones USB, entradas de Linha, ou outras entradas de mesas de mixagem.

Avançado

Se deseja ouvir áudio de sua placa ou outras entradas de hardware, certifique-se de selecionar o dispositivo onde gostaria de ouvir esse áudio. Geralmente, seria o mesmo dispositivo que Áudio da Área de Trabalho.

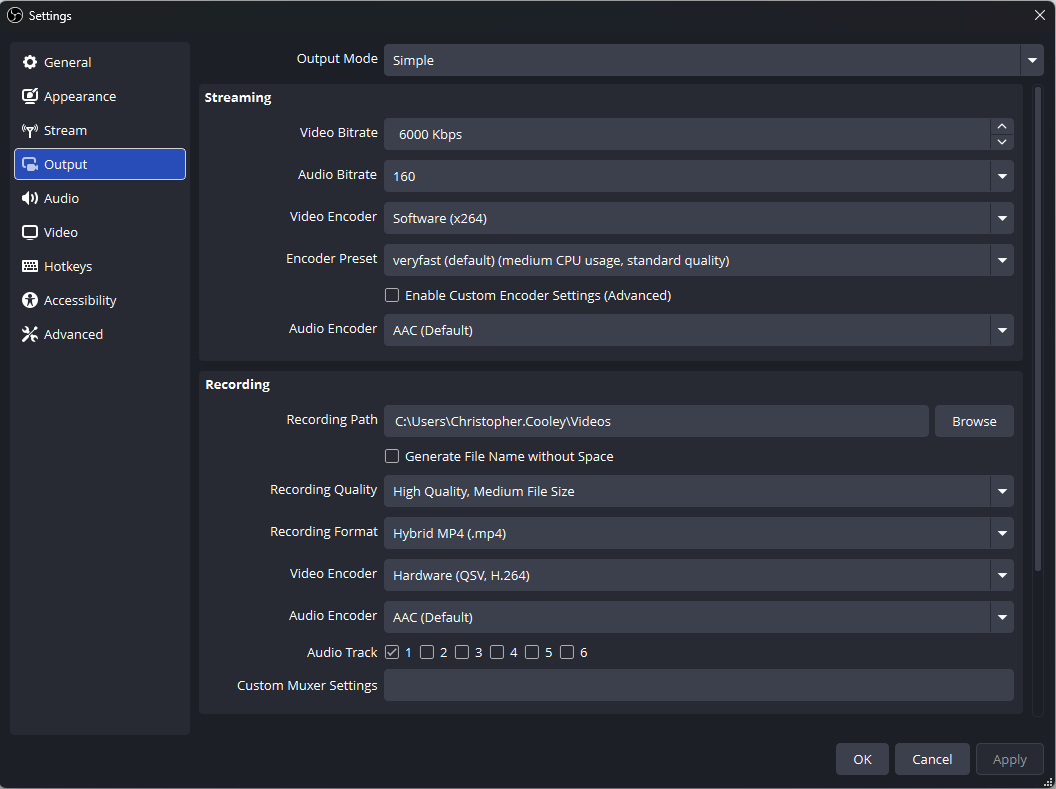

Saída

A aba Saída é onde controlamos o tipo de arquivo que vamos gerar, o tamanho do arquivo e onde ele será salvo. Recomenda-se deixar o Modo de Saída configurado como Simplespara começar.

Taxa de Bits de Vídeo

Se você está usando OBS Studioprincipalmente para fazer streaming, convém definir a Taxa de Bits de Vídeopara um nível bem dentro da velocidade de upload da sua Internet. Uma boa regra a seguir é definir isso como 80% do seu upload. Se você tivesse 5000Kbps ou 5Mbps como velocidade de upload, então definir esse valor para 4000Kbps seria um bom ponto de partida.

Codificador

A opção Codificador refere-se à parte do seu sistema que fará o trabalho de compactar seu vídeo para streaming ou gravação.

Software (x264)usará o processador do seu sistema e geralmente terá um impacto maior no desempenho do computador, mas pode resultar em melhor qualidade.

Hardware (NVENC)usará a Placa de Vídeo Nvidia do seu sistema e geralmente terá um impacto menor no desempenho do computador, mas pode resultar em qualidade inferior.

Taxa de Bits de Áudio

Isso controla a taxa de bits e, portanto, a qualidade do áudio do seu stream. Entre 128Kbps e 160Kbps é um bom lugar para começar.

Solução de Problemas

Sem Sinal

Feche OBS Studioe abra nosso software Elgato Studio para verificar se um sinal aparece. Se nenhum sinal estiver aparecendo, você precisará fazer alguns troubleshootings gerais. Verifique se há vídeo aparecendo em sua TV ou Monitor conectado à porta HDMI Passthrough. Certifique-se de que a Criptografia HDCP está desativada no seu Console de Jogos ou outro dispositivo de fonte.

Se você vir vídeo em Elgato Studio, seu dispositivo está funcionando corretamente. Feche Elgato Studio. Em seguida, dentro de OBS Studio,clique com o botão direito na camada do seu internal PCIe Capture Carde vá para Propriedades.Em seguida, clique em Desativar. Aguarde 10 segundos e clique em Ativar. Se isso não ajudar, feche Propriedades. Clique com o botão direito novamente em sua camada e vá para remover. Tente refazer o Video Capture Device conforme visto em 2. Getting Started with OBS Studio

O vídeo não está no tamanho correto

Se você notar que o vídeo da sua internal PCIe Capture Cardnão está preenchendo sua cena ou tem uma forma estranha, tente clicar com o botão direito na camada internal PCIe Capture Cardna sua lista de fontes, depois vá para Transform e selecione Reset Transform ou Stretch to Screen.

Vídeo com qualidade inferior

Seu Einternal PCIe Capture Cardpode estar operando em uma resolução mais baixa. Clique com o botão direito do mouse na camada do seu internal PCIe Capture Carde acesse Propriedades. Em seguida, procure por Resolution/FPS Type.Altere de Device Defaultpara Custom.

Vá para a próxima opção da lista, Resolution. Selecione a resolução da sua fonte, que pode ser 3840x2160 para 4K UHD, 1920x1080 para 1080p ou 1280x720 para 720p.

A próxima opção, FPS, pode ser definida como Highest FPS.

Video Formatpode ser definido como Default, YV12 ou NV12.

O áudio do meu Chat Link não está funcionando

OBS Studionão usa as mesmas configurações de áudio para seu internal PCIe Capture Cardque você pode ter definido no software Elgato Studio.

Certifique-se de seguir nossas instruções em Chat Link Setup
