Alguns dispositivos Elgato têm a capacidade de ter suas configurações de EDID alteradas. Este artigo abordará como alterar a configuração de EDID, o que os modos de EDID fazem e as configurações recomendadas.
Índice
O que é EDID?
EDID (Extended Display Identification Data) é um pequeno arquivo de configuração armazenado em dispositivos que recebem sinais de vídeo, como TVs, monitores e placas de captura.
O arquivo EDID contém informações sobre o tipo de sinal que o dispositivo (TV/Monitor) pode aceitar, como resolução, taxa de quadros, formato HDR, profundidade de bits, áudio (Estéreo, multicanal) e muito mais.
O EDID é transmitido do dispositivo de exibição para o dispositivo conectado à exibição, como um console ou computador, para que o console ou computador saiba quais resoluções, taxas de quadros, etc., ele pode enviar à exibição.
Saiba mais sobre EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivos com configurações de EDID
Estes dispositivos podem ter sua configuração de EDID alterada:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Configurações de EDID
As configurações de EDID estão localizadas no Elgato Studio Software.

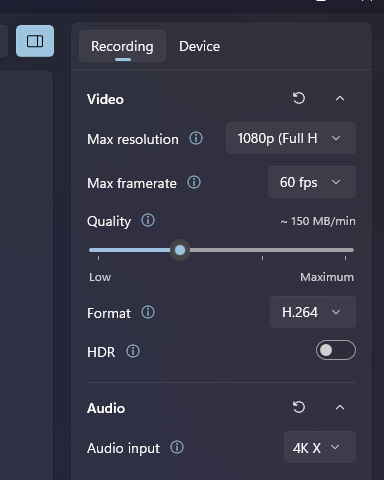

1) Clique no Expansor no canto superior direito.
.

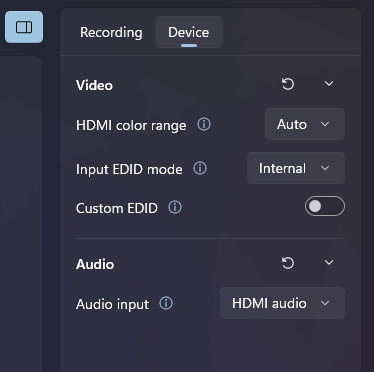

2) Navegue até a guia Dispositivo
Modo de EDID de Entrada
Esta configuração alterará o modo de EDID do dispositivo de captura. Os modos de EDID incluem: Mesclado, Exibição, Interno.
Selecione o arquivo EDID que o modo de EDID Interno usará. Este é também o local onde arquivos de EDID personalizados podem ser usados. Os arquivos de EDID personalizados devem estar em formato .bin.
Esta configuração entra em vigor apenas quando o modo de EDID de Entrada é definido como Interno.
Observação: Elgato Support não consegue ajudar na criação de arquivos de EDID .bin personalizados.

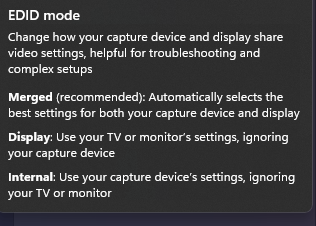

Modos de EDID
Mesclado
Este é o modo de EDID padrão.
Este modo combina o EDID do TV/Monitor conectado e os recursos do dispositivo de captura para criar um EDID otimizado.
Recomendado para: Configuração típica de captura de console onde uma TV ou monitor está conectado à saída HDMI da placa de captura.
Interno
Este modo define o EDID do dispositivo de captura para o arquivo definido pela configuração EDID (Interno). Neste modo, os recursos do TV/Monitor conectado são ignorados.
Recomendado para: Configuração de captura em dual-PC onde apenas a entrada HDMI da placa de captura é usada e a saída HDMI não é utilizada.
Aviso
Se o EDID interno define resolução ou taxa de fotogramas não suportada pelo monitor conectado, isso pode resultar em uma tela preta, mensagem de erro ou sem sinal.
Exibição
Este modo copia o EDID do monitor conectado à saída da placa de captura para a placa de captura.
Recomendado para: Use esta configuração se o modo EDID Mesclado está causando problemas de imagem com o monitor conectado.
Aviso:
Se o EDID do monitor define resolução ou taxa de fotogramas não suportada pela placa de captura, o sinal do dispositivo de captura pode aparecer incorreto ou não aparecer.
Se você precisar de assistência, sinta-se à vontade para entrar em contato conosco pelo widget à direita.
