Este artigo aborda os seguintes dispositivos de captura, pois os passos serão semelhantes:
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
3. Configurar a sua Placa de Captura interna
4. Conteúdo High Dynamic Range (HDR)
Neste guia, mostraremos como utilizar a sua Placa de Captura interna PCIecom o OBS Studioe configurar o software para tirar o máximo partido do seu dispositivo para gravação ou transmissão. Embora este guia seja escrito para o OBS Studio, muitos dos passos são os mesmos para o Streamlabs OBS.
O que é OBS Studio?
OBS Studio é uma ferramenta gratuita e de código aberto para transmissão e gravação com potentes sistemas de sobreposição e controlos de áudio. Pode transmitir para Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIOe muito mais. Também pode gravar e transmitir ao mesmo tempo com diferentes definições de qualidade, se desejar.
Pode transferir a versão mais recente do OBS Studio aqui: https://obsproject.com/download
Versão atual a partir deste guia: 32.1.2
Se tem interesse em saber mais sobre OBS Studio e o que pode fazer, aqui está um Curso de Aprendizagem OBS Studio pela EposVox: OBS Studio Master Class
Começar com OBS Studio

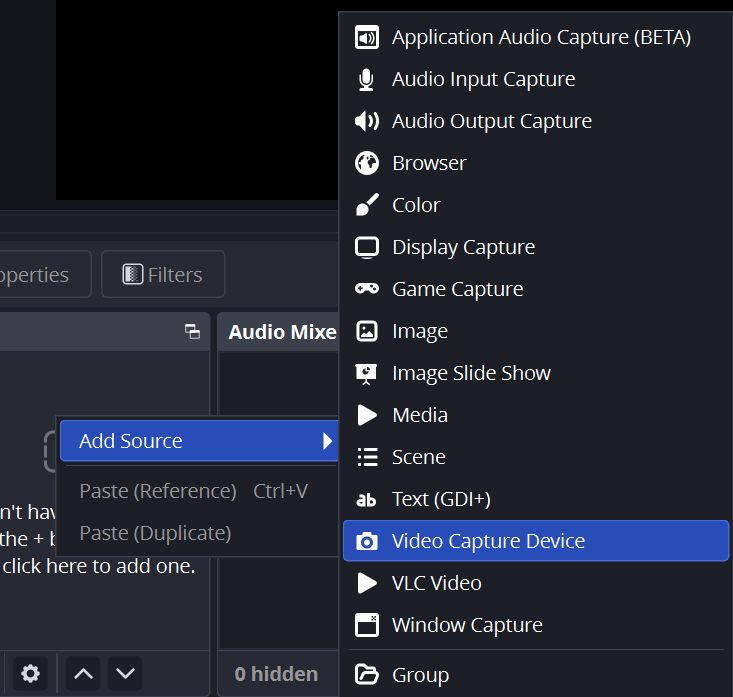

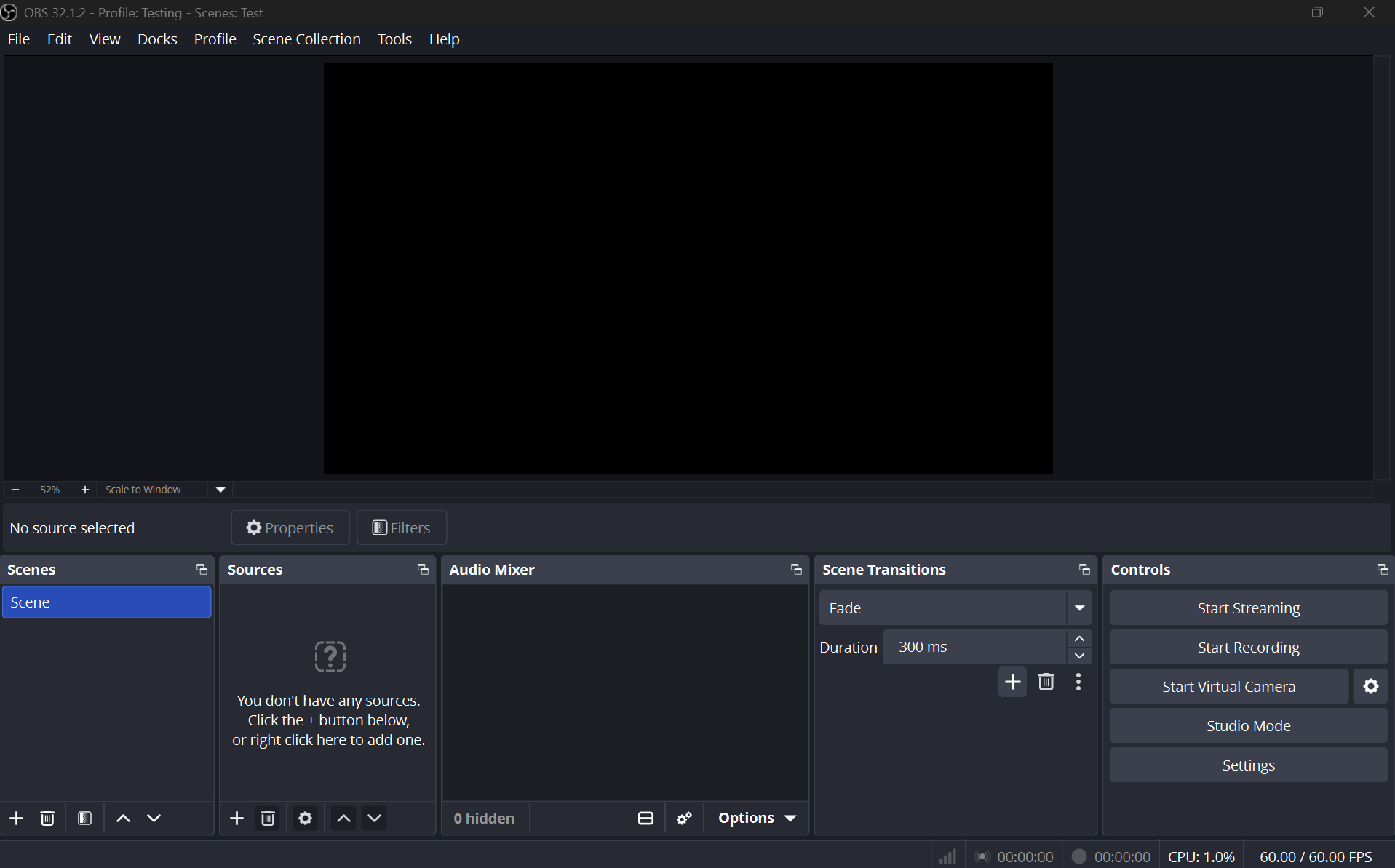

Assim que tiver o OBS Studioinstalado e aberto, vá para a metade inferior da janela do OBS Studio. Deverá encontrar uma coluna à esquerda chamada Cenase ao lado uma coluna chamada Fontes. Abaixo da coluna Fontes, clique no botão + abaixo. Depois escolha Dispositivo de Captura de Vídeo.

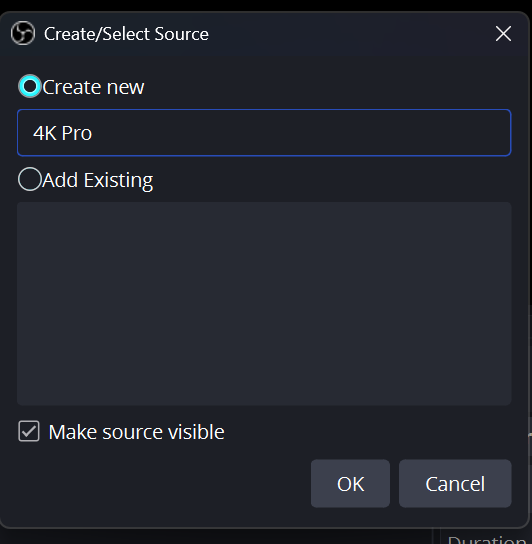

Aparecerá uma pequena janela nova a perguntar como deseja nomear a camada. Pode nomeá-la como desejar, mas para este guia chamaremos de '4K Pro'. Clique em OK.

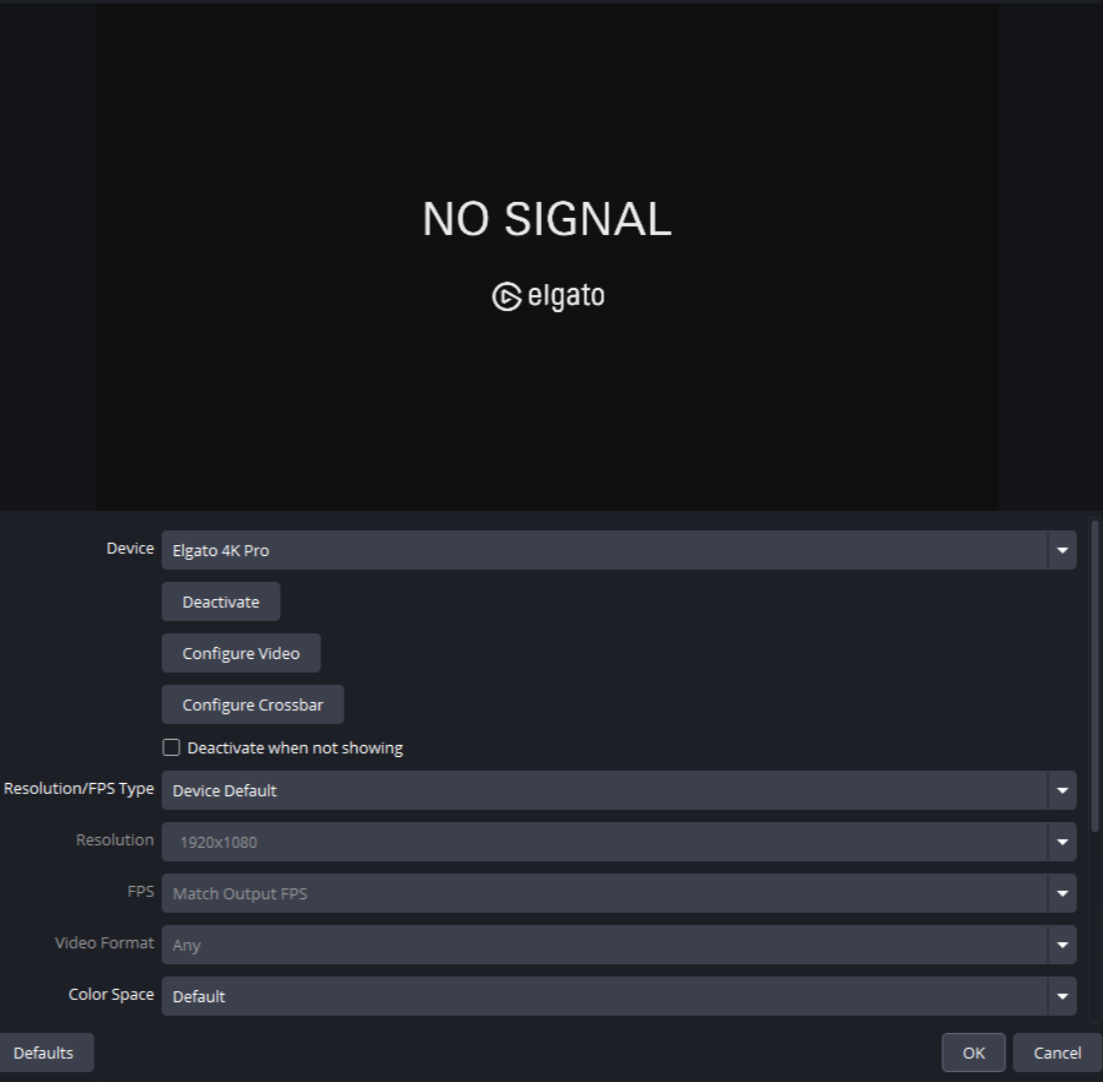

Aparecerá uma janela maior nova com uma pré-visualização (visto abaixo). Isto está a pedir-lhe para escolher o dispositivo de captura de uma lista e configurá-lo. Na seleção do Dispositivo, escolha aquele que lista a placa de captura pelo nome.
Conteúdo High Dynamic Range (HDR)
Nota: Aplica-se a Game Capture 4K60 Pro MK.2 e Game Capture 4K Pro
Se estiver a capturar uma fonte HDR, a Placa de Captura interna PCIeconverterá o sinal automaticamente para SDR para ser compatível com o OBS Studio. Isto é conhecido como Tone mapping.
O resultado é que a imagem no OBS Studioparecerá diferente de como parecerá no ecrã HDR que tem ligado ao passthrough. Mas este é um comportamento normal.
Para que o tone mapping de HDR para SDR funcione correctamente, o Software Elgato Studio tem de estar fechado. Quando o Elgato Studio está aberto, o dispositivo mudará para enviar vídeo HDR para o seu computador e o vídeo dentro do OBS Studioficará desbotado novamente.
Configurar a sua Placa de Captura interna PCIe
Propriedades

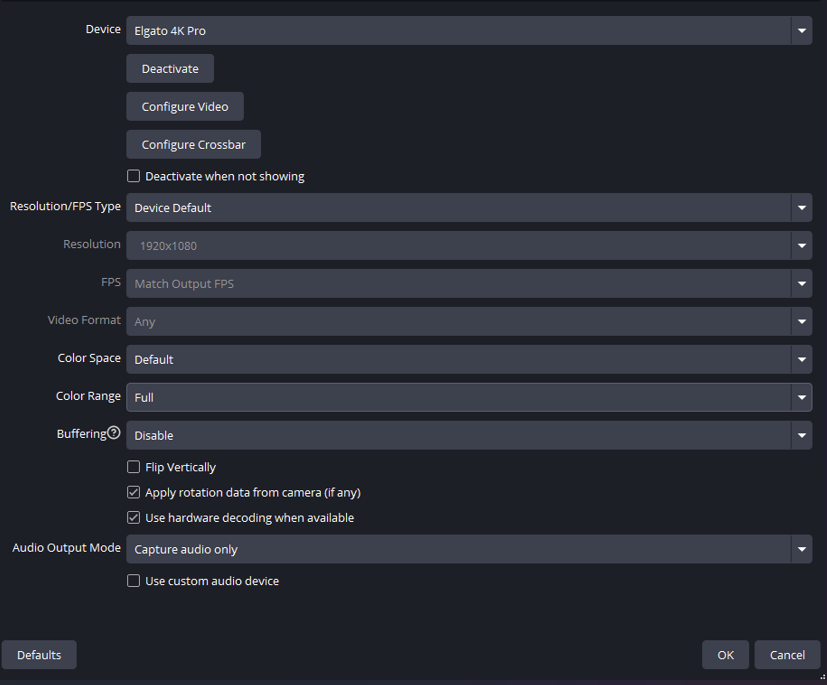

Abaixo da seleção do dispositivo e pré-visualização, tem um conjunto de propriedades que pode alterar.
Desactivar/Activar
Esta função serve essencialmente para desligar o dispositivo do OBS Studioou ligá-lo. Isto pode ser útil se estiver a ter problemas como forma de fazer um reset suave do dispositivo. Mais informações em #Resolução de Problemas.
Configurar Vídeo

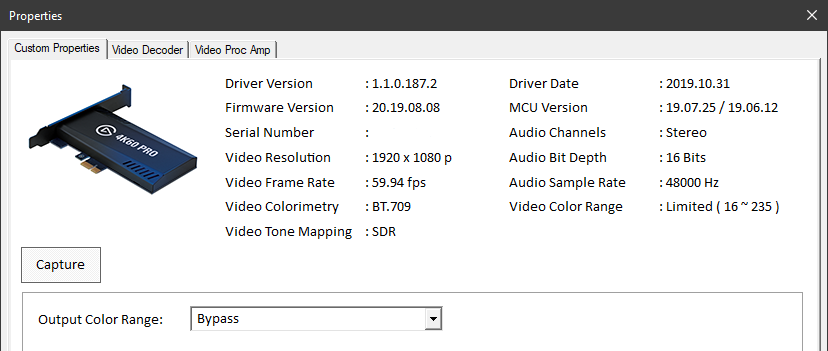

A função Configurar Vídeocom a Placa de Captura interna PCIeé utilizada para ver informações do sinal que a placa está a receber. Às vezes, o seu PC pode estar a enviar um sinal diferente do que espera. Como resultado, isto é útil se estiver a resolver problemas do tipo de sinal que vem do seu PC, Consola ou outra fonte. Também uma óptima forma de ver a informação do driver.
Configurar Crossbar
Este botão não está actualmente em uso com os nossos dispositivos.
Tipo de Resolução/FPS
Isto é utilizado para alternar entre resoluções e framerates automáticos ou personalizados. Geralmente, pode deixar isto em Device Default. Mais informações em #Resolução de Problemas.
Espaço de Cor
Pode deixar isto em Predefinição.
Gama de Cor
Full e Partial referem-se ao quão expandida é a gama. Ter isto definido incorrectamente pode fazer com que o seu vídeo pareça muito contrastado ou desbotado. Se estiver a capturar vídeo de um PC, isto pode ter de ser definido para Full. Se estiver a capturar de uma consola, geralmente Predefiniçãoou Partial é recomendado.
Armazenamento em Buffer
Deixe o Armazenamento em Buffer definido para Desactivado.
Modo de Saída de Áudio
Geralmente, recomendamos definir isto para Capturar apenas áudio. Se desejar ouvir áudio vindo da Placa de Captura interna PCIe, sugerimos utilizar a funcionalidade Audio Monitoringdo OBS Studio.
No entanto, também pode utilizar as opções Output Desktop Audio (Wave Out)ou Output Desktop Audio (DirectSound)para fazer isto. Tenha em atenção que o áudio que os seus espectadores ouvirão virá agora da sua faixa Desktop Audio.
Dispositivo de Áudio Personalizado / Configuração Chat Link
Para utilizar o Chat Link dentro do OBS Studio com a sua Placa de Captura interna PCIe, clique com o botão direito na sua camada Placa de Captura interna PCIee vá para Propriedades. Depois active 'Dispositivo de Áudio Personalizado'. Um novo menu suspenso aparecerá abaixo.
Se tiver ligado o seu Chat Link a um Microfone ou Entrada de Linha no seu computador, estaria listado neste menu. Normalmente, isto será áudio integrado e pode estar listado como 'Line In (High Definition Audio Device)'
Isto permitirá ao OBS Studio substituir a entrada de áudio integrada da Placa de Captura interna PCIee, em vez disso, utilizar a sua ligação Line In.
Para mais informações sobre o Chat Link e como funciona, consulte o nosso Guia do Utilizador Chat Link.
Ajustar a Cena
A pré-visualização do OBS Studiorepresenta o que o espectador vê. Isto chama-se Canvas e é possível mover, rodar, escalar, cortar e esticar diferentes objectos na cena. Esta área também pode ser alterada em directo durante a gravação ou transmissão. Pode adicionar ou remover objectos, bem como movê-los ou escalar enquanto está a gravar ou transmitir e essas alterações estarão no seu ficheiro gravado ou aparecerão para os seus espectadores de transmissão.
Transformar
Mover
Para mover um objeto na sua cena, pode pairar sobre ele na pré-visualização ou selecioná-lo na sua lista de Fontes. Depois, arraste-o pela pré-visualização.
Dimensionar

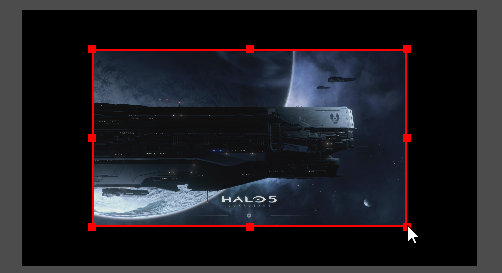

Se não deseja que a sua Placa de Captura Interna PCIeocupe todo o ecrã, pode agarrar um canto e arrastar na direção do centro para a tornar mais pequena. Isto é útil para adicionar bordas ou sobreposições no lado sem cobrir a jogabilidade.
Cortar

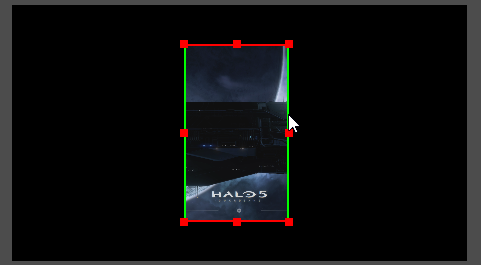

Se está a capturar de uma consola antiga que está a emitir um sinal 4:3 ou não panorâmico, pode manter a tecla ALT premida e arrastar um lado para cortar o vídeo da Placa de Captura Interna PCIe. Verá uma borda verde onde ocorreu um corte.
Para controlos mais avançados, pode clicar com o botão direito na sua fonte Placa de Captura Interna PCIe, depois ir para Transformar, Editar Transformação. Isto é útil para introduzir valores específicos para precisão.
Ordem de Camadas
Se planeia ter sobreposições ou outras camadas na sua cena com o vídeo da sua placa de captura PCIe interna,terá de garantir que essas sobreposições estão acima da camada da sua placa de captura PCIe interna.
Como no Photoshop ou outros editores de imagem, as camadas na parte inferior da sua lista de fontes estão no fundo e as camadas no topo da lista estão em primeiro plano.
Definições Gerais do OBS Studio
Para um início rápido na configuração do OBS Studio, pode querer tentar o Assistente de Configuração Automática. Este Assistente pode ser encontrado no menu Ferramentas.
Este assistente configurará o OBS Studiocom base em vários detalhes sobre o seu computador, como resolução do monitor, desempenho do sistema e velocidade da internet. É uma boa opção para começar.
Existem muitas opções dentro do OBS Studio, mas nem todas se aplicam ao uso básico da sua placa de captura PCIe interna. Por isso, vamos focar-nos nos conceitos básicos. Em primeiro lugar, precisamos de garantir que o software funcionará na resolução e frequência de fotogramas corretas.
Vídeo

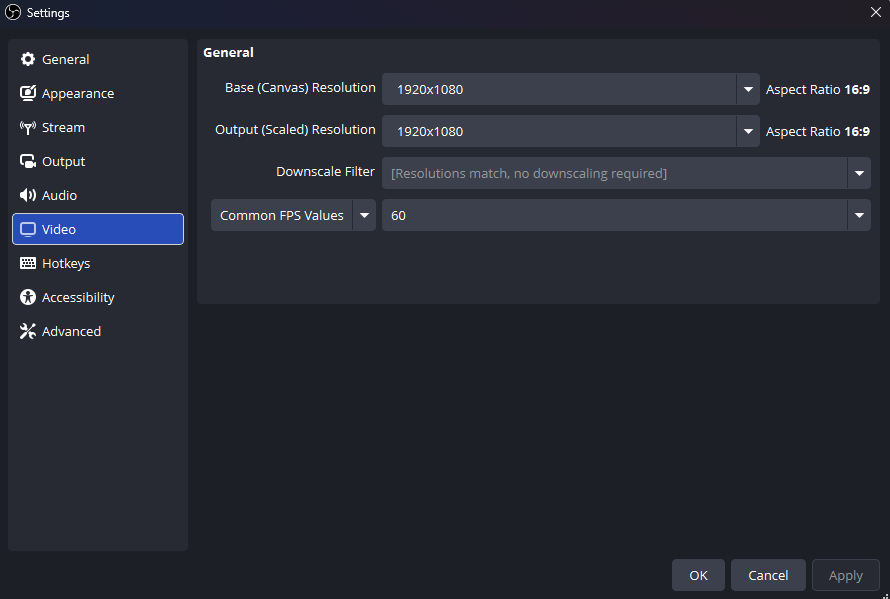

Pode fazer isto acedendo a Ficheiro> Definições. Depois aceda ao separador Vídeo. Se o Assistente de Configuração Automáticaainda não tiver alterado isto, normalmente vai querer definir a Resolução Base (Tela)para 1920x1080. Esta é a resolução da sua Telaou a área de trabalho com as suas camadas e sobreposições.
A opção seguinte para Resolução de Saída (Dimensionada)é o que é finalmente gravado no disco do seu computador ou enviado para o serviço de transmissão. Se tem uma ligação de internet mais lenta ou um computador mais fraco, pode reduzir a Resolução de Saída (Dimensionada)para 1280x720, por exemplo.
Se está a capturar uma consola funcionando em 4K e planejar gravar vídeo, então pode desejar definir a sua tela para 3840x2160 em vez de 1920x1080 e depois utilizar Resolução de Saída (Dimensionada)para determinar o que é gravado ou enviado para transmissão.
Depois, vai querer escolher a velocidade de fotogramas ou FPS da sua transmissão ou gravação. Normalmente vai querer ter isto definido para 60.
Áudio
Geral

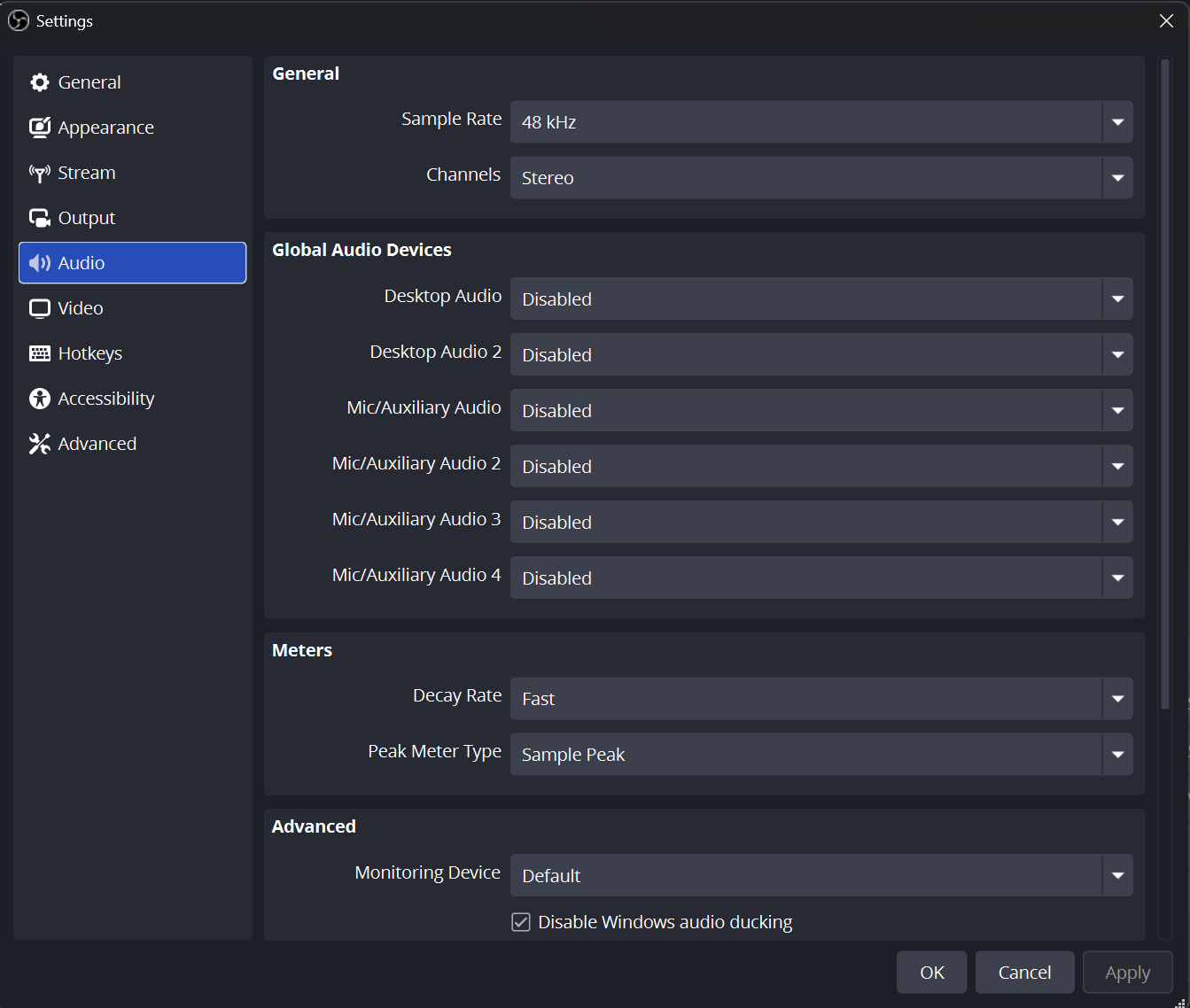

No menu Áudiodentro de Definições, certifique-se de que Sample Rateestá definido para 48Khz. Os nossos dispositivos Elgato Game Capturefuncionam nativamente a 48Khz. Definir isto para 44.1Khz pode causar falhas de áudio, desvio de áudio ao longo do tempo ou outras anomalias.
Os nossos dispositivos capturam áudio em Estéreo e não suportam som envolvente. Defina Canaispara Estéreo.
Dispositivos
Na secção Dispositivosé possível atribuir fontes de áudio adicionais a serem utilizadas na sua transmissão ou gravação.
Áudio do Ambiente de Trabalhorefere-se ao som que sai do seu sistema. A predefinição tentará utilizar o mesmo dispositivo que tem definido no seu computador. Mas se tiver uma configuração específica que não deseja que mude, pode especificar um dispositivo específico.
Áudio de Microfone/Auxiliaré para adicionar fontes de entrada de áudio adicionais. Estas podem ser microfones USB, entradas Line-In ou outras entradas de placas de mistura.
Avançado
Se deseja ouvir áudio da sua placa ou de outras entradas de hardware, certifique-se de que seleciona o dispositivo onde gostaria de ouvir este áudio. Geralmente seria o mesmo dispositivo que Áudio do Ambiente de Trabalho.
Saída

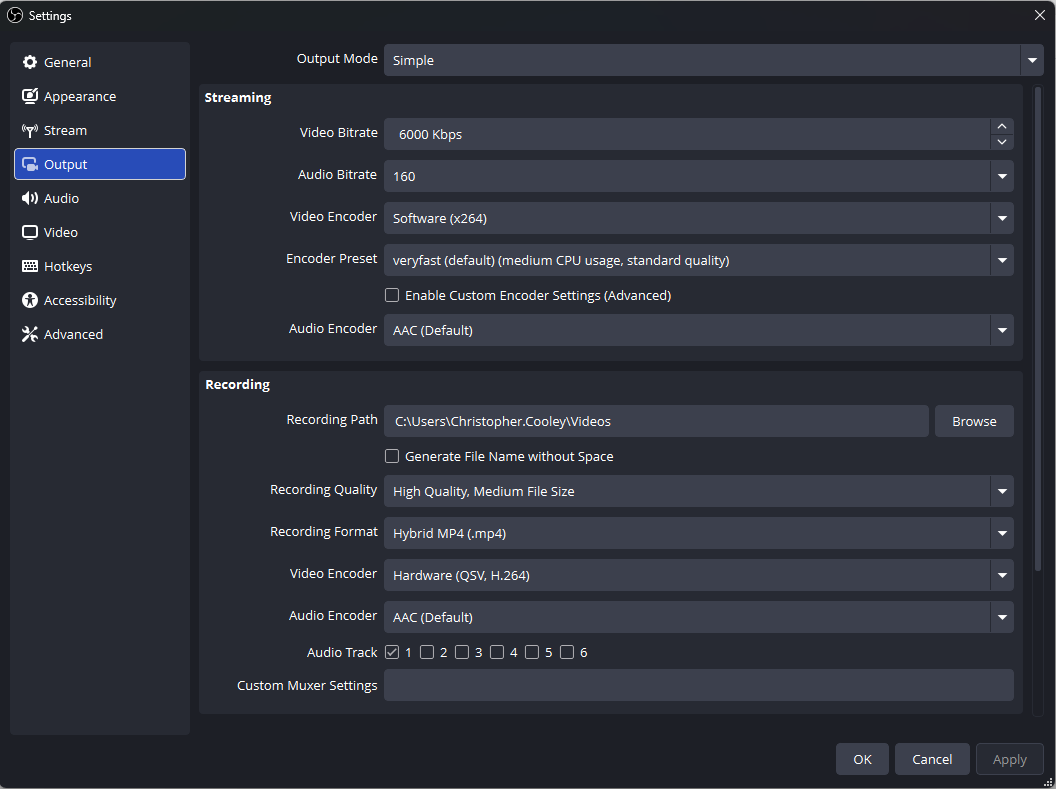

O separador Saída é onde controlamos o tipo de ficheiro que enviamos, o tamanho do ficheiro e onde é guardado. Recomenda-se deixar o Modo de Saída definido como Simplespara começar.
Velocidade de Transmissão de Vídeo
Se está a utilizar OBS Studioprincipalmente para transmissão em direto, deverá definir a Velocidade de Transmissão de Vídeopara um nível bem dentro da velocidade de envio da sua Internet. Uma boa regra a seguir é definir isto para 80% do seu envio. Se tinha 5000Kbps ou 5Mbps como velocidade de envio, então definir este valor para 4000Kbps seria um bom ponto de partida.
Codificador
A opção Codificador refere-se a qual parte do seu sistema realizará o trabalho de compressão do seu vídeo para transmissão em direto ou gravação.
Software (x264)utilizará o processador do seu sistema e geralmente terá um maior impacto no desempenho do computador, mas pode resultar em melhor qualidade.
Hardware (NVENC)utilizará a Placa de Vídeo Nvidia do seu sistema e geralmente terá um menor impacto no desempenho do computador, mas pode resultar em menor qualidade.
Velocidade de Transmissão de Áudio
Isto controla a velocidade de transmissão e, portanto, a qualidade do áudio da sua transmissão. Entre 128Kbps e 160Kbps é um bom ponto de partida.
Resolução de Problemas
Sem Sinal
Feche o OBS Studioe abra nosso software Elgato Studio para verificar se um sinal está a aparecer. Se nenhum sinal está a aparecer, será necessário realizar algumas soluções gerais de problemas. Verifique se algum vídeo está a aparecer na sua TV ou Monitor ligado à porta HDMI Passthrough. Certifique-se de que a Encriptação HDCP está desativada na sua Consola de Jogos ou outro dispositivo de origem.
Se vir vídeo no Elgato Studio, então o seu dispositivo está a funcionar corretamente. Feche o Elgato Studio. De seguida, dentro do OBS Studio,clique com o botão direito na sua camada internal PCIe Capture Carde vá para Properties.Em seguida, clique em Deactivate. Aguarde 10 segundos e clique em Activate. Se isto não ajudar, feche Properties. Clique com o botão direito na sua camada novamente e vá para remover. Tente refazer o Video Capture Device conforme visto em 2. Getting Started with OBS Studio
O vídeo não tem o tamanho correto
Se notar que o vídeo da sua internal PCIe Capture Cardnão está a preencher a cena ou tem uma forma estranha, tente clicar com o botão direito na camada internal PCIe Capture Cardna sua lista de origens, depois vá a Transform e selecione Reset Transform ou Stretch to Screen.
O vídeo parece ter qualidade inferior
A sua Placa de Captura Interna PCIe Elgatopode estar a funcionar com uma resolução inferior. Clique com o botão direito do rato na sua camada Placa de Captura Interna PCIee aceda a Propriedades. Depois procure Tipo de Resolução/FPS.Altere isto de Padrão do Dispositivopara Personalizado.
Vá para a opção seguinte na lista Resolução. Selecione a resolução da sua origem, que pode ser 3840x2160 para 4K UHD, 1920x1080 para 1080p, ou 1280x720 para 720p.
A opção seguinte, FPS, pode ser definida como FPS Máximo.
Formato de Vídeopode ser definido como Padrão,YV12, ou NV12.
O meu áudio do Chat Link não está a funcionar
OBS Studionão utiliza as mesmas definições de áudio para a sua internal PCIe Capture Cardcomo as que pode ter definido no software Elgato Studio.
Certifique-se de que segue as nossas instruções em Chat Link Setup
