В этом руководстве мы покажем вам, как использовать Elgato Video Captureс OBS Studioи настроить программное обеспечение для получения максимальной отдачи от вашего устройства для записи или потоковой трансляции.
Что такое OBS Studio?
OBS Studio — это бесплатный инструмент с открытым исходным кодом для потоковой трансляции и записи с мощными системами наложения и управлением аудио. Он может вещать на TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOи многие другие платформы. Он также может одновременно выполнять запись и потоковую трансляцию с различными настройками качества, если требуется.
Вы можете скачать последнюю версию OBS Studio здесь: https://obsproject.com
Текущий выпуск на момент написания этого руководства: 29.1.3
Драйвер видеозахвата для Windows можно загрузить здесь.
Если драйвер уже был установлен, так как вы используете программное обеспечение Elgato Video Capture, то его повторная установка не требуется.
Убедитесь, что Elgato Video Captureне подключен при установке драйвера, или отключите и подключите его снова при соответствующем запросе.
Важно:
Чтобы Elgato Video Captureбыл виден как устройство аудио в OBS Studio, необходимо удалить Analog Audio in (Elgato Video Capture)через Диспетчер устройств Windows >Аудиовходы и выходы
Наведите указатель на Analog Audio In (Elgato Video Capture), щелкните правой кнопкой мыши и выберите удалить.
Начало работы с OBS Studio

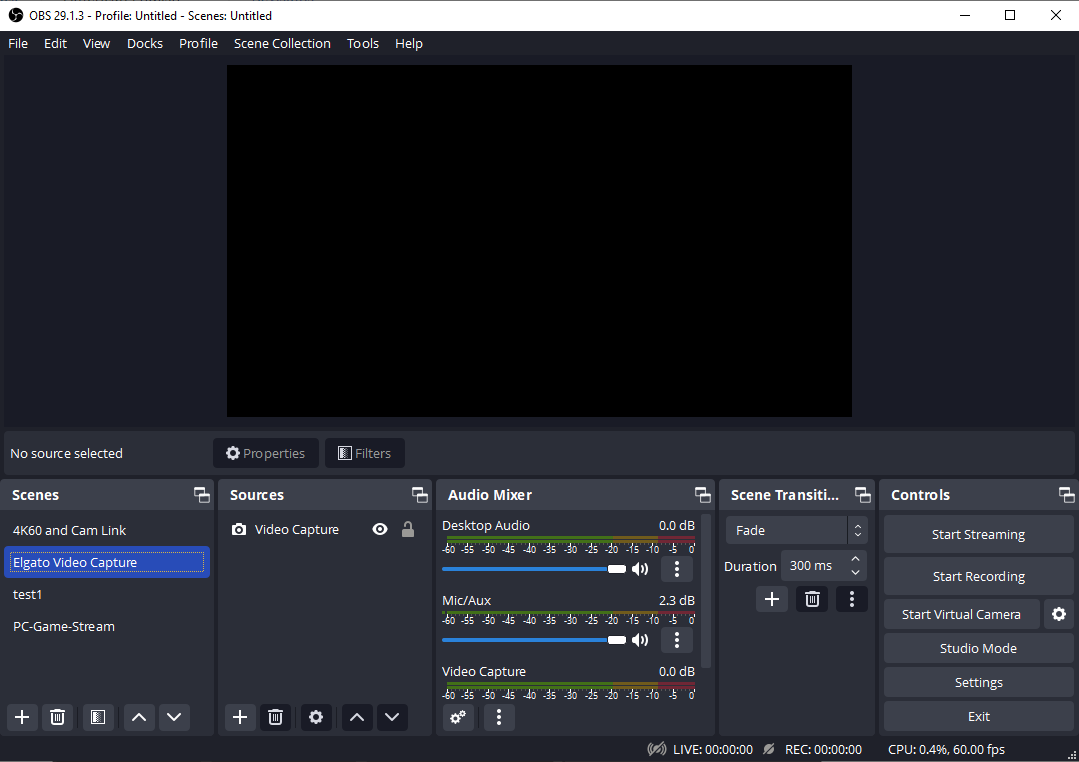

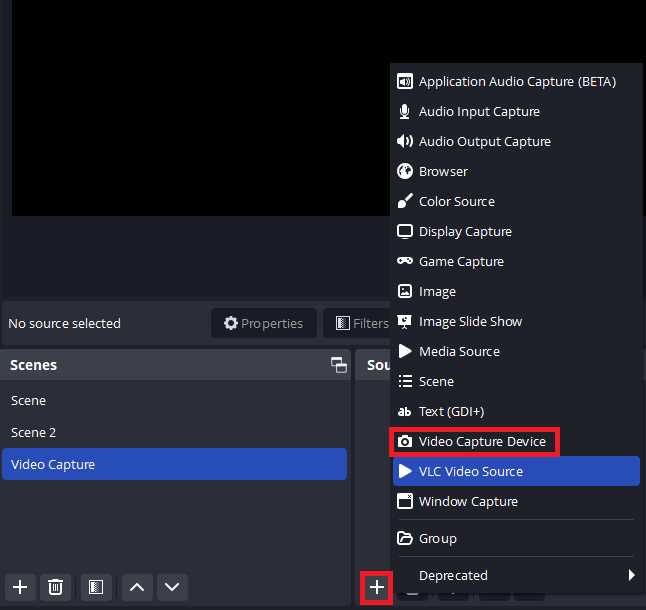

После установки и открытия OBS Studioперейдите в нижнюю половину окна OBS Studio. Вы должны найти столбец слева с названием Сценыи рядом с ним столбец с названием Источники. Ниже столбца Источникинажмите кнопку + ниже. Затем выберите Устройство видеозахвата.
Появится новое небольшое окно, запрашивающее, как вы хотите назвать слой. Вы можете назвать его как угодно, но в этом руководстве мы будем называть его «Elgato Video Capture». Нажмите кнопку ОК.
Появится новое большое окно с предпросмотром (см. ниже). Оно предлагает вам выбрать устройство захвата из списка и настроить его. На странице выбора устройства выберите «Elgato Video Capture».
Настройка Elgato Video Capture
Свойства
Ниже выбора устройства и предпросмотра находится набор свойств, которые можно изменять.

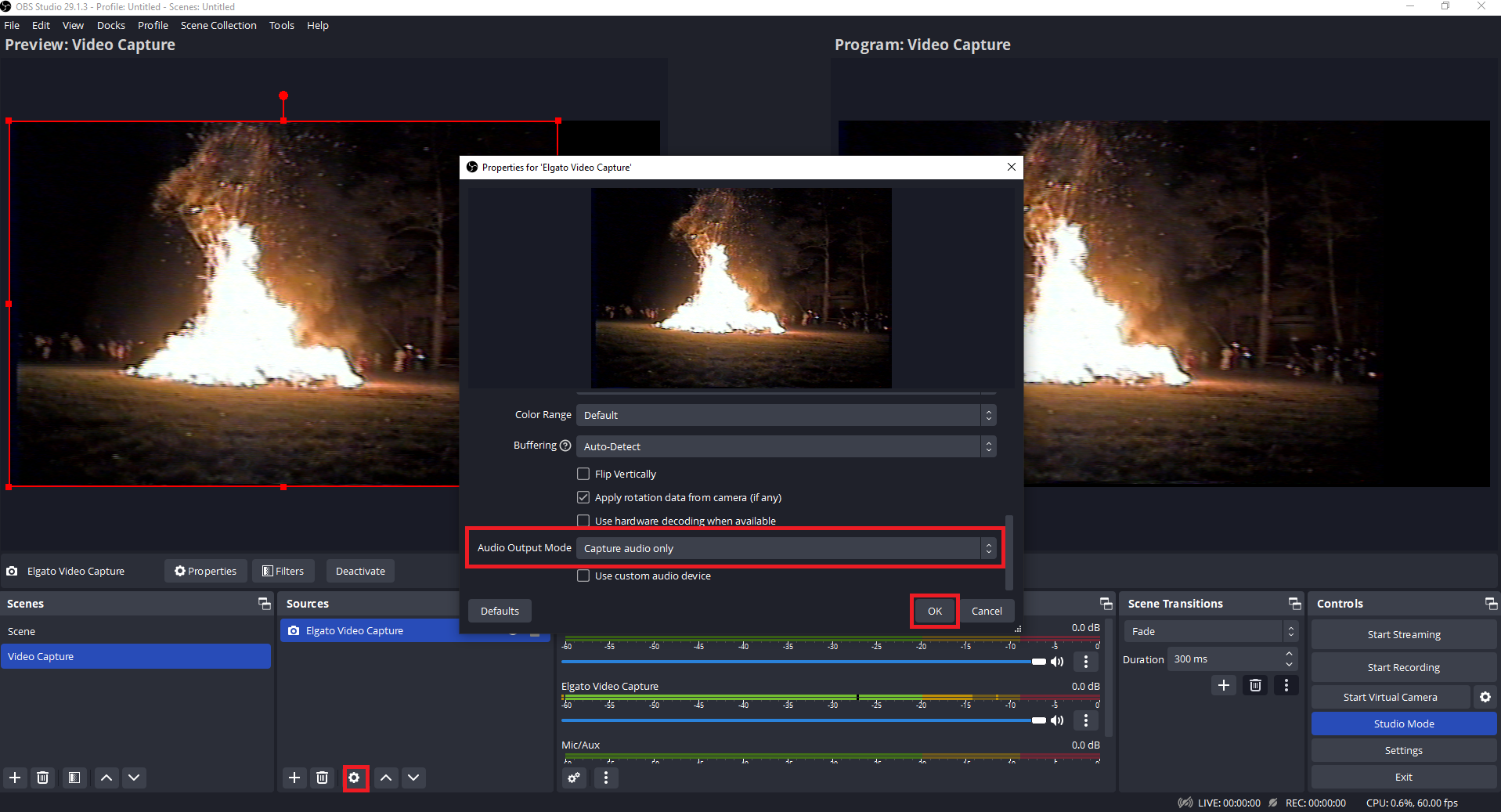

Режим вывода аудио
Выберите или оставьте Захватывать только аудио
Отключить/Включить
Эта функция предназначена для отключения устройства из OBS Studioили его включения. Это может быть полезно при возникновении проблем как способ мягкой перезагрузки устройства. Дополнительная информация в #Устранение неполадок.

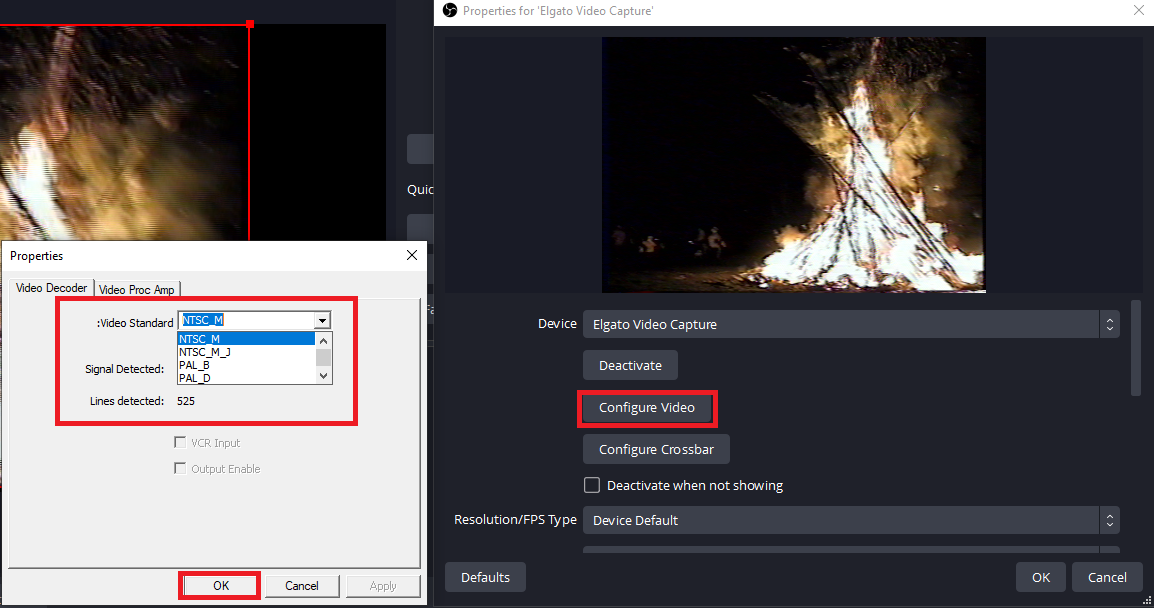

Настройка видео
Функция «Настройка видео» может использоватьсяс Elgato Video Captureдля изменения Стандарта видео
Настройка кроссбара
Параметр «Настройка кроссбара» не используетсяс нашими устройствами.
Разрешение/Тип частоты кадров
Это используется для переключения между автоматическим или пользовательским разрешением и частотой кадров. Обычно это можно оставить на Значение по умолчанию устройства. Дополнительная информация в #Устранение неполадок.
Диапазон цветов
Полный и частичный относятся к тому, насколько расширен диапазон. Неправильная настройка может привести к тому, что видео будет выглядеть слишком контрастным или блеклым. Если вы захватываете видео с ПК, это может потребовать установки в режим «Полный». Если вы захватываете с консоли, обычно рекомендуется использовать По умолчаниюили Частичный.
Буферизация
Оставьте буферизацию на Отключено.

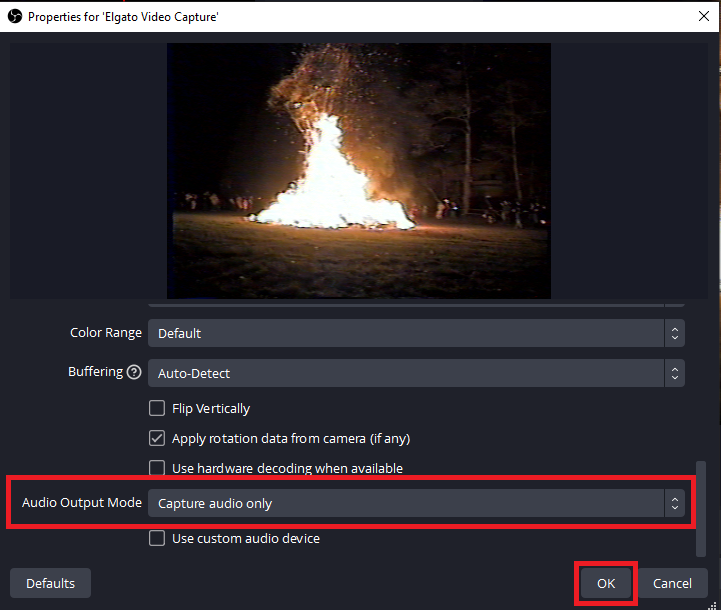

Режим вывода аудио
Как правило, рекомендуется устанавливать это значение как «Захватывать только аудио». Если вы хотите прослушивать звук, поступающий с Elgato Video Capture, рекомендуется использовать функцию OBS Studio«Аудиомониторинг».
Однако вы также можете использовать опции Вывод звука рабочего стола (Wave Out)или Вывод звука рабочего стола (DirectSound). Имейте в виду, что звук, который слышат ваши зрители, теперь будет исходить из вашей дорожки звука рабочего стола, а не из самого аудиоканала Elgato Video Capture.

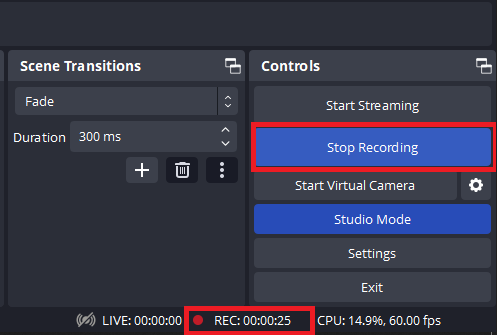

Начать/Остановить запись
Настройка сцены
Предпросмотр OBS Studioпредставляет то, что видит зритель. Это называется холстом, и вы можете перемещать, вращать, масштабировать, обрезать и растягивать различные объекты в сцене. Эта область также может изменяться в прямом эфире во время записи или потоковой трансляции. Вы можете добавлять или удалять объекты, а также перемещать или масштабировать их во время записи или потоковой трансляции, и эти изменения будут отражены в записанном файле или будут видны зрителям потока.
Трансформация
Перемещение
Чтобы переместить объект в сцене, наведите на него указатель мыши в окне предпросмотра или выберите его в списке источников. Затем перетащите его в окне предпросмотра.
Масштабирование
Если вы не хотите, чтобы Elgato Video Captureзанимал весь экран, вы можете схватить один из углов и перетащить его к центру, чтобы уменьшить размер.
Обрезка
При сигнале 4:3 или не широкоэкранном сигнале вы можете удерживать клавишу ALTи перетащить сторону, чтобы обрезать видео из Elgato Video Capture. Вы увидите зеленую границу, где произошла обрезка.
Для расширенного управления щелкните правой кнопкой мыши на источник Elgato Video Capture, затем перейдите в Transform, Edit Transform. Это полезно для введения конкретных значений.
Общие настройки OBS Studio
Чтобы быстро начать настройку OBS Studio, вы можете попробовать Auto-Configuration Wizard. Этот мастер находится в меню Tools.
Этот мастер настроит OBS Studioна основе различных характеристик вашего компьютера, таких как разрешение монитора, производительность системы и скорость интернета. Это хороший вариант для начала работы.
В OBS Studioесть множество опций, но не все из них применяются к основному использованию Elgato Video Capture. Поэтому мы сосредоточимся на основах. Во-первых, нам нужно убедиться, что программное обеспечение работает с правильным разрешением и частотой кадров.
Видео
Это можно сделать, перейдя в File(Файл) > Settings(Параметры). Затем перейдите на вкладку Video(Видео). Если Auto-Configuration Wizard(Мастер автоматической конфигурации) еще не изменил это, обычно вам потребуется установить Base (Canvas) Resolution(Базовое разрешение холста) на 1920x1080. Это разрешение вашего Canvas(холста) или рабочей области с вашими слоями и наложениями.
Следующий параметр Output (Scaled) Resolution(Выходное масштабированное разрешение) — это то, что в конечном итоге записывается на диск компьютера или отправляется в службу потокового вещания. Если у вас медленное интернет-соединение или слабый компьютер, вы можете снизить Output (Scaled) Resolution(Выходное масштабированное разрешение) до 1280x720, например. Это снизит влияние потокового вещания на производительность и может также улучшить воспринимаемое качество, если ваш битрейт был слишком низким для потокового вещания в 1080p.
Далее вам нужно выбрать частоту кадров или FPS вашего потока или записи. Обычно вам потребуется установить это значение на 60, но если вы хотите снизить влияние потокового вещания на производительность или транслировать более медленные игры, это также можно установить на 30.
Аудио
Основные настройки
В меню Аудиов разделе Параметры убедитесь, что Частота дискретизацииустановлена на 48 кГц. Устройства Elgato Game Captureработают на частоте 48 кГцпо умолчанию. Установка этого параметра на 44,1 кГц может привести к помехам в звуке, дрейфу звука со временем или другим аномалиям.
Наши устройства захватывают аудио в режиме стерео и не поддерживают объемный звук. Установите Каналыв режим Стерео.
Устройства
В разделе Устройствавы можете добавить дополнительные источники аудио для использования в потоке или записи.
Звук рабочего стола— это звук, исходящий из вашей системы. По умолчаниюсистема будет пытаться использовать то же устройство, что установлено на вашем компьютере. Однако если у вас есть определенная конфигурация, которую вы хотите зафиксировать каждый раз при использовании OBS Studio, вы можете указать конкретное устройство.
Микрофон/Вспомогательное аудиопредназначено для добавления дополнительных источников аудиовхода. Это могут быть USB-микрофоны, входы Line-In или другие входы с микшерных пультов.
Дополнительно
Если вы хотите слышать звук с вашей карты или других входов оборудования, убедитесь, что выбрано устройство, где вы хотели бы слышать этот звук. Обычно это то же устройство, что и Звук рабочего стола.
Примечание. Когда Звук рабочего столаи Устройство мониторинга— одно и то же, аудио, мониторируемое в OBS Studio, будет воспроизводиться через канал звука рабочего столаи будет транслироваться зрителям.
Выход
Вкладка «Выход» — это место, где мы управляем типом выходного файла, размером файла и местом его сохранения. Для начала рекомендуется оставить режим вывода установленным на Simple.
Видеобитрейт
Если вы используете OBS Studioв основном для трансляции, вам следует установить видеобитрейтна уровне, который хорошо укладывается в скорость загрузки вашего интернета. Хорошее правило — установить это значение на 80% от скорости загрузки. Если у вас была скорость загрузки 5000 Кбит/с или 5 Мбит/с, то установка этого значения на 4000 Кбит/с будет хорошей отправной точкой.
Официальный максимально допустимый битрейт Twitch составляет 6 Мбит/с или 6000 Кбит/с.
Дополнительная информация и рекомендуемые параметры: https://stream.twitch.tv/encoding/
Рекомендуемый битрейт YouTube для 1080p 60fps находится в диапазоне от 4,5 Мбит/с / 4500 Кбит/с до 9 Мбит/с / 9000 Кбит/с
Дополнительная информация и рекомендуемые параметры: https://support.google.com/youtube/answer/2853702
Кодировщик
Параметр «Кодировщик» указывает, какая часть вашей системы будет выполнять работу по сжатию видео для трансляции или записи.
Программный (x264)будет использовать процессор вашей системы и обычно окажет большее влияние на производительность компьютера, но может привести к более высокому качеству.
Аппаратный (NVENC)будет использовать видеокарту Nvidia вашей системы и обычно окажет меньшее влияние на производительность компьютера, но может привести к снижению качества в зависимости от возраста вашей видеокарты. Новые видеокарты Nvidia, такие как архитектура 20 Series (Turing)или 30 Series (Ampere), могут обеспечить качество, очень похожее на Software (x264).
Дополнительная информация о NVENC от Nvidia: https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/
Узнайте, поддерживает ли ваша карта аппаратное кодирование и какие возможности она имеет здесь: https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new
Аппаратный (VCE)будет использовать видеокарту AMD вашей системы и, как NVENC, будет иметь меньший эффект производительности при трансляции, хотя качество может быть затронуто.
Дополнительная информация о VCE от AMD: https://en.wikipedia.org/wiki/Video_Coding_Engine
Аудиобитрейт
Это управляет битрейтом и, следовательно, качеством звука вашей трансляции. Диапазон от 128 Кбит/с до 160 Кбит/с — хорошее место для начала.
Устранение неполадок
Нет звука
Если по какой-то причине индикатор уровня звука для Elgato Video Captureбольше не движется, попробуйте деактивировать/активироватьElgato Video Captureчерез параметры источника или отключите и снова подключите USBустройства.
Если вы перезагрузите Windows, возможно, вам потребуется удалитьAnalog Audio In (Elgato Video Capture)еще раз через Диспетчер устройств Windows, чтобы он заработал.
Если вам нужна помощь, пожалуйста свяжитесь с нами через виджет справа.
