В этой статье рассматриваются следующие устройства захвата, так как шаги будут аналогичны:

• HD60 Pro
• 4K60 Pro
• 4K60 Pro MK.2
• 4K Pro

1. Что такое OBS Studio?

2. Начало работы с OBS Studio

3. Настройка встроенной Capture Card

4. Контент с расширенным динамическим диапазоном (HDR)

5. Настройка Chat Link

6. Регулировка сцены

7. Поиск и устранение неисправностей

В этом руководстве мы покажем вам, как использовать вашу встроенную PCIe Capture Card с OBS Studio и настроить программное обеспечение, чтобы максимально использовать возможности вашего устройства для записи или трансляции. Хотя это руководство написано для OBS Studioмногие из этих шагов также применимы к Streamlabs OBS.

Что такое OBS Studio?

OBS Studio – это бесплатный инструмент для потоковой трансляции и записи с открытым исходным кодом, обладающий мощными системами наложения и элементами управления аудио. Он может транслировать на Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIOи многое другое. Кроме того, он может одновременно выполнять трансляцию и запись с разными параметрами качества, если необходимо.

Вы можете загрузить последнюю версию OBS Studio отсюда: https://obsproject.com/download

Текущая версия на момент написания этого руководства: 32.1.2

Если вы хотите узнать больше о OBS Studio и его возможностях, вот OBS Studio курс обучения от EposVox: OBS Studio Master Class

Начало работы с OBS Studio

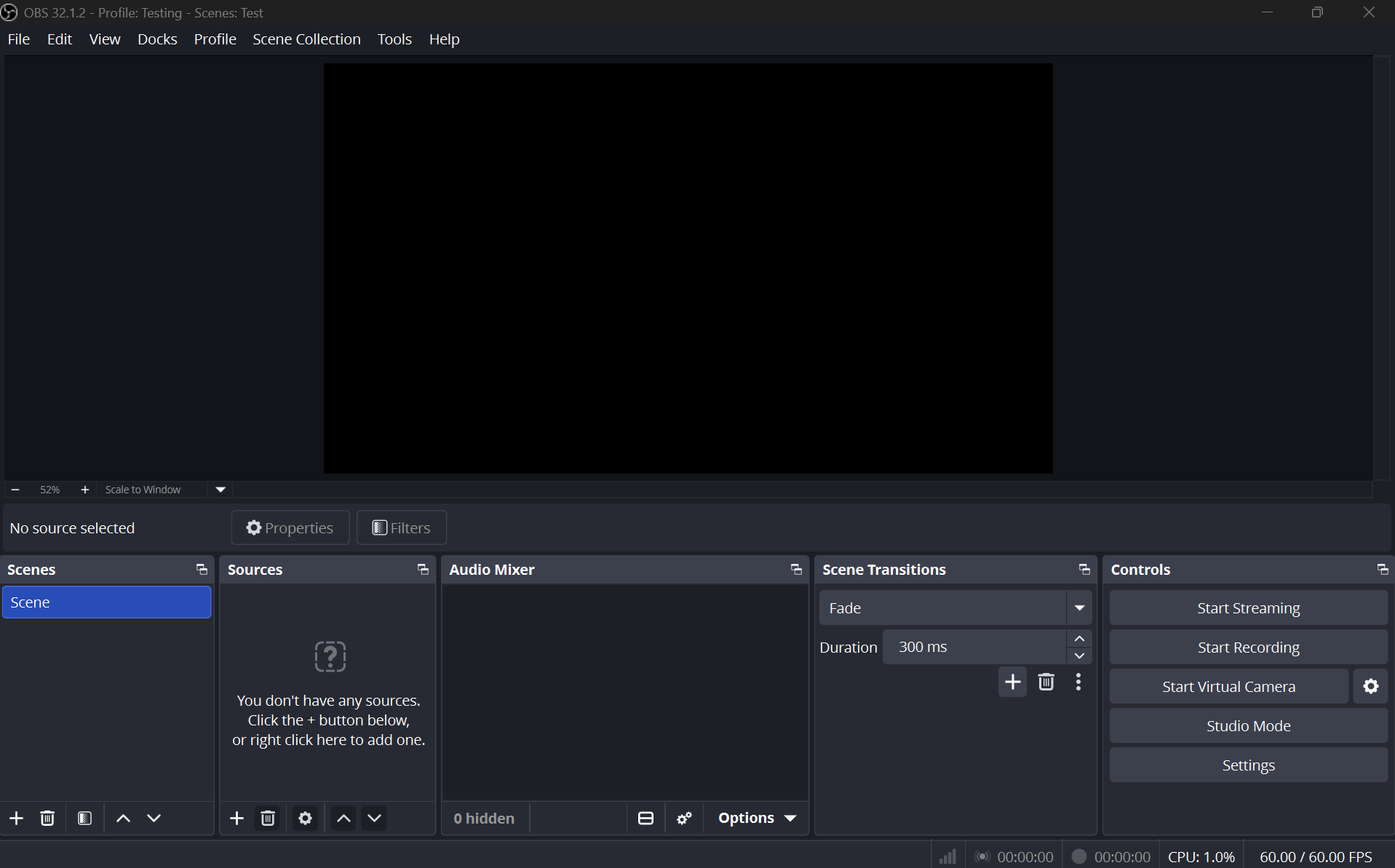

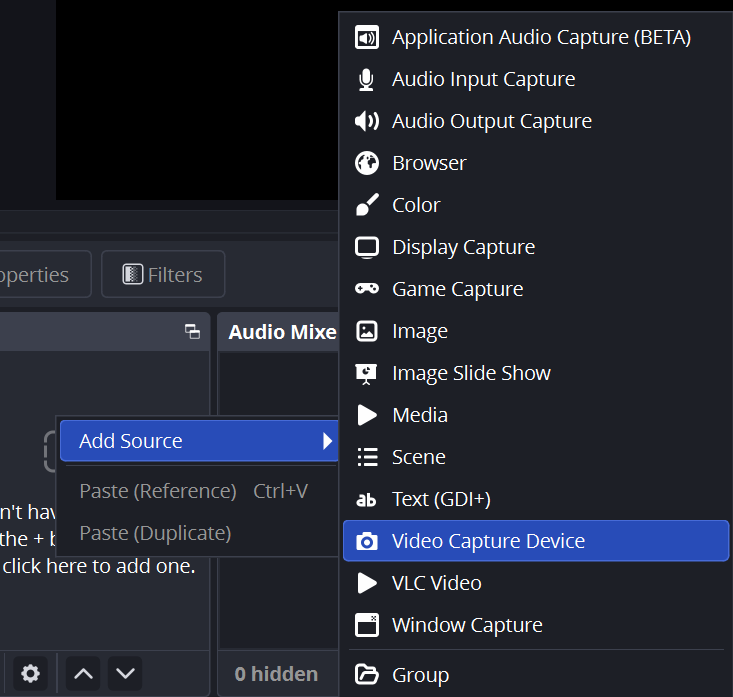

После установки и открытия OBS Studio перейдите в нижнюю половину окна OBS Studio окна. Слева вы найдете столбец с названием Сцены и рядом с ним столбец Источники. Под столбцом Источники нажмите на кнопку + ниже. Затем выберите Устройство захвата видео.

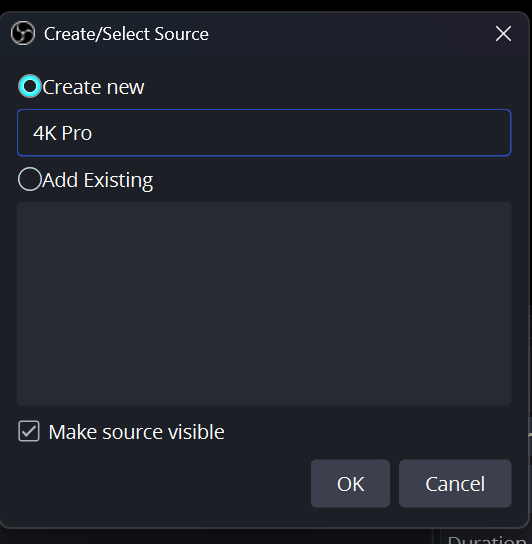

Появится новое небольшое окно, в котором вас попросят назвать слой. Вы можете назвать его как угодно, но для этого руководства мы назовем его "4K Pro". Нажмите OK.

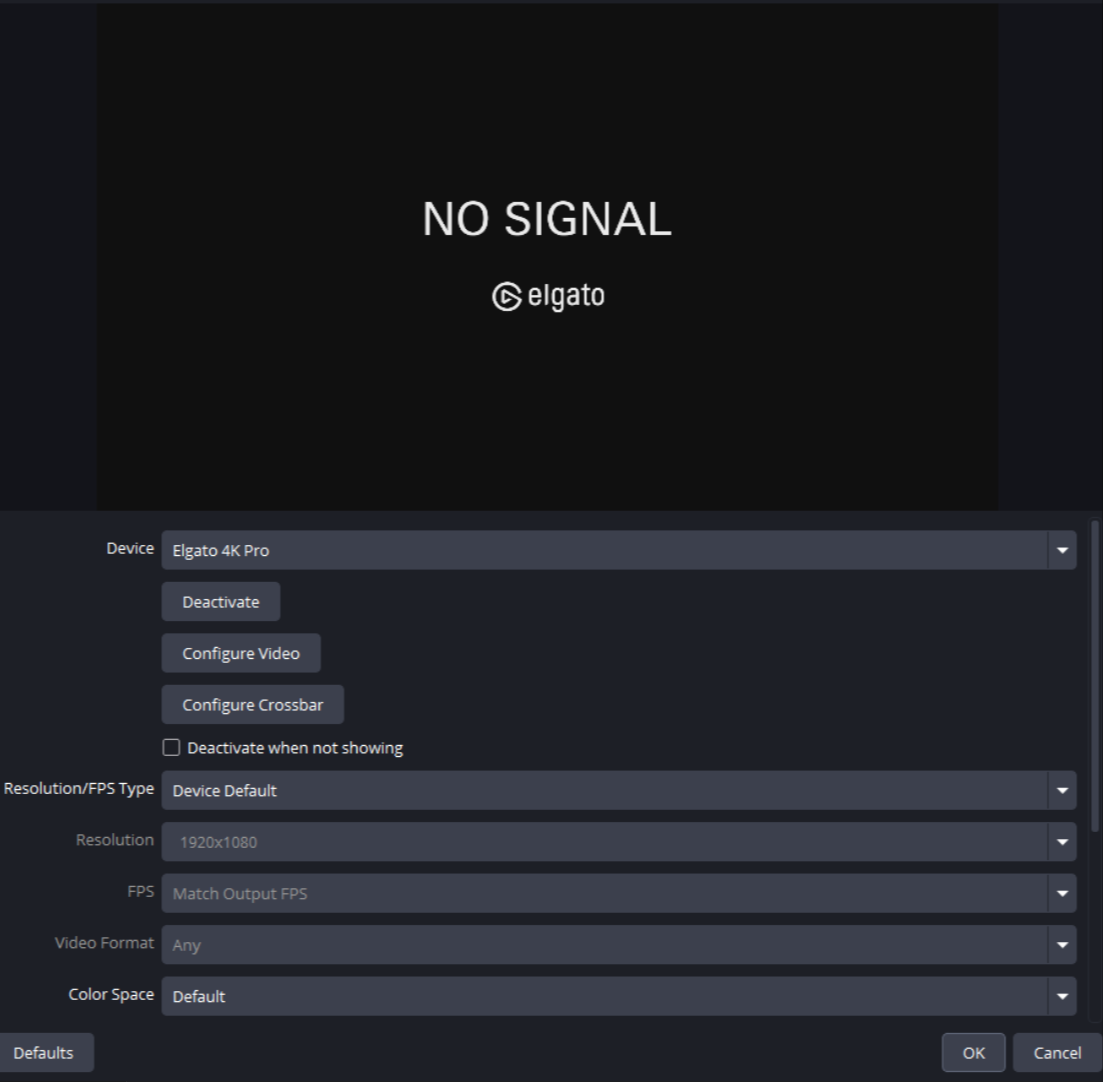

Появится новое большое окно с предпросмотром (см. ниже). Оно предлагает выбрать устройство захвата из списка и настроить его. При выборе устройства выберите то, которое указывает карту захвата по названию.

Контент с расширенным динамическим диапазоном (HDR)

Примечание: Применимо к Game Capture 4K60 Pro MK.2 и Game Capture 4K Pro

Если вы захватываете источник HDR, то внутренняя плата захвата PCIe автоматически преобразует сигнал в SDR для совместимости с OBS Studio. Это называется тональное отображение.

Результат заключается в том, что изображение в OBS Studio будет выглядеть иначе, чем на подключенном к сквозной передаче HDR-дисплее. Но это нормальное поведение.

Чтобы тональное отображение HDR в SDR работало правильно, Elgato Studio Software необходимо закрыть. Когда Elgato Studio открыта, устройство будет отправлять HDR-видео на ваш компьютер, а видео внутри OBS Studio будет выглядеть снова размытым.

Настройка внутренней платы захвата PCIe

Свойства

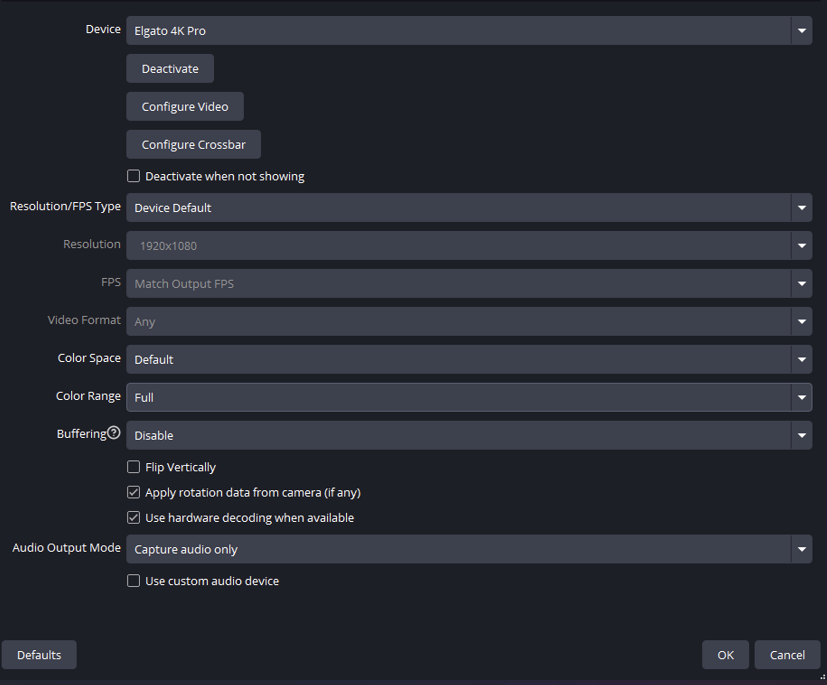

Ниже выбора устройства и предпросмотра у вас есть набор свойств, которые вы можете изменить.

Деактивировать/Активировать

Эта функция служит для отключения устройства в OBS Studio или его включения. Это может быть полезно при возникновении проблем в качестве способа мягкого сброса устройства. Дополнительная информация в #Устранение_неполадок.

Настроить видео

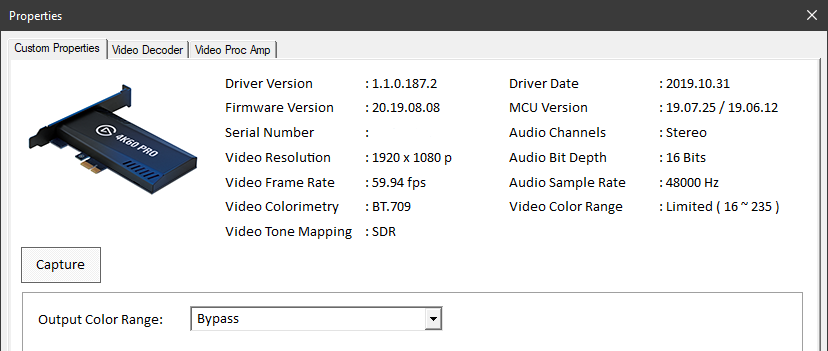

Функция Настроить видео для внутренней платы захвата PCIe используется для просмотра информации о сигнале, который получает карта. Иногда ваш ПК может отправлять другой сигнал, чем вы ожидаете. Таким образом, это полезно, если вы устраняете неполадки типа сигнала, поступающего от вашего ПК, консоли или другого источника. Также отличный способ просмотреть информацию о драйвере.

Настроить Crossbar

В настоящее время эта кнопка не используется с нашими устройствами.

Тип разрешения/частоты кадров

Используется для переключения между автоматическим или пользовательским разрешением и частотой кадров. Обычно можно оставить значение Устройство по умолчанию. Дополнительная информация в #Устранение неполадок.

Цветовое пространство

Можно оставить значение По умолчанию.

Цветовой диапазон

Full и Partial означают, как расширен диапазон. Неправильная установка может привести к тому, что видео будет выглядеть чрезмерно контрастным или выцветшим. Если вы захватываете видео с ПК, может потребоваться установить значение Full. Если вы захватываете с консоли, обычно рекомендуется По умолчанию или Partial .

Буферизация

Оставить буферизацию установленной на Отключено.

Режим выхода звука

Обычно мы рекомендуем установить значение Захватывать только звук. Если вы хотите прослушивать звук с внутренней PCIe Capture Card, мы предлагаем использовать OBS Studioфункцию Audio Monitoring.

Однако вы также можете использовать параметры Output Desktop Audio (Wave Out) или Output Desktop Audio (DirectSound) для этого. Имейте в виду, что звук, который слышат ваши зрители, теперь будет поступать с вашей дорожки Desktop Audio.

Пользовательское аудиоустройство / Настройка Chat Link

Чтобы использовать Chat Link внутри OBS Studio с вашей внутренней PCIe Capture Card, щелкните правой кнопкой мыши на слое внутренняя PCIe Capture Card и перейдите к Properties. Затем включите опцию «Custom Audio Device». Ниже появится новое раскрывающееся меню.

Если вы подключили Chat Link к микрофонному входу или входу Line Input на вашем компьютере, он будет указан в этом меню. Обычно это встроенный звук и может быть указан как «Line In (High Definition Audio Device)'

Это позволит OBS Studio переопределить встроенный аудиовход внутренней PCIe Capture Card и вместо этого используйте подключение Line In.

Дополнительную информацию о Chat Link и его работе см. в нашем Руководстве пользователя Chat Link.

Настройка сцены


OBS Studioотображает предпросмотр того, что видит зритель. Это называется Canvas, и вы можете перемещать, поворачивать, масштабировать, обрезать и растягивать различные объекты в сцене. Эту область также можно менять в прямом эфире во время записи или трансляции. Вы можете добавлять или удалять объекты, а также перемещать или масштабировать их во время записи или трансляции, и эти изменения будут отображаться в вашем записанном файле или будут видны зрителям вашей трансляции.

Преобразование

Перемещение

Чтобы переместить объект в сцене, вы можете навести на него курсор в предпросмотре или выбрать его в списке Источники Затем перетащите его в предпросмотре.

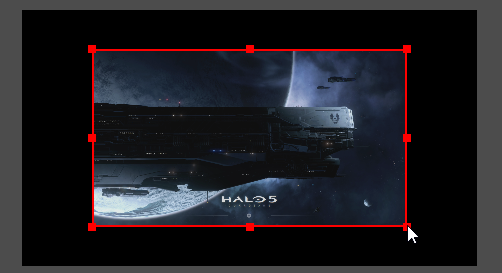

Масштабирование

Если вы не хотите, чтобы ваша внутренняя PCIe карта захвата занимала весь экран, вы можете захватить один угол и перетащить его к центру, чтобы сделать его меньше. Это полезно для добавления границ или наложений по бокам без закрытия игрового процесса.

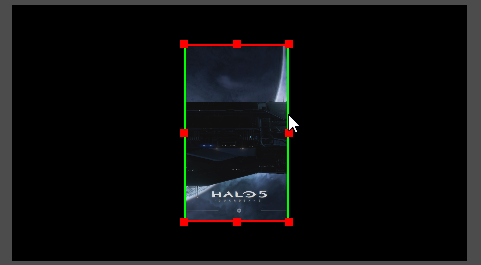

Обрезка

Если вы захватываете видео со старой консоли, которая выводит сигнал 4:3 или не в формате широкоэкранного изображения, вы можете удерживать клавишу ALT и перетащить сторону, чтобы обрезать видео из внутренней PCIe карты захвата. Вы увидите зеленую границу в месте обрезки.

Для более продвинутых элементов управления вы можете щелкнуть правой кнопкой мыши на внутреннюю PCIe карту захвата источник, затем выберите «Преобразование» > «Редактировать преобразование». Это полезно для введения конкретных значений для точности.

Порядок слоев

Если вы планируете иметь наложения или другие слои в вашей сцене с видео от вашей внутренней PCIe карты захвата, вам необходимо убедиться, что эти наложения находятся поверх вашей внутренней PCIe карты захвата слоя.

Как в Photoshop или других редакторах изображений, слои в нижней части вашего списка источников находятся на фоне, а слои в верхней части списка находятся на переднем плане.

OBS Studio Общие параметры


Чтобы быстро начать настройку OBS Studio, вы можете попробовать Мастер автоматической конфигурации. Этот мастер находится в меню «Инструменты».

Этот мастер настроит OBS Studio на основе различных сведений о вашем компьютере, таких как разрешение монитора, производительность вашей системы и скорость интернета. Это хороший вариант для начала работы.

В OBS Studio, но не все из них применяются к основам использования вашего внутреннего PCIe-устройства захвата видео. Поэтому мы сосредоточимся на основах. Прежде всего, нам нужно убедиться, что программное обеспечение работает с правильным разрешением и частотой кадров.

Видео

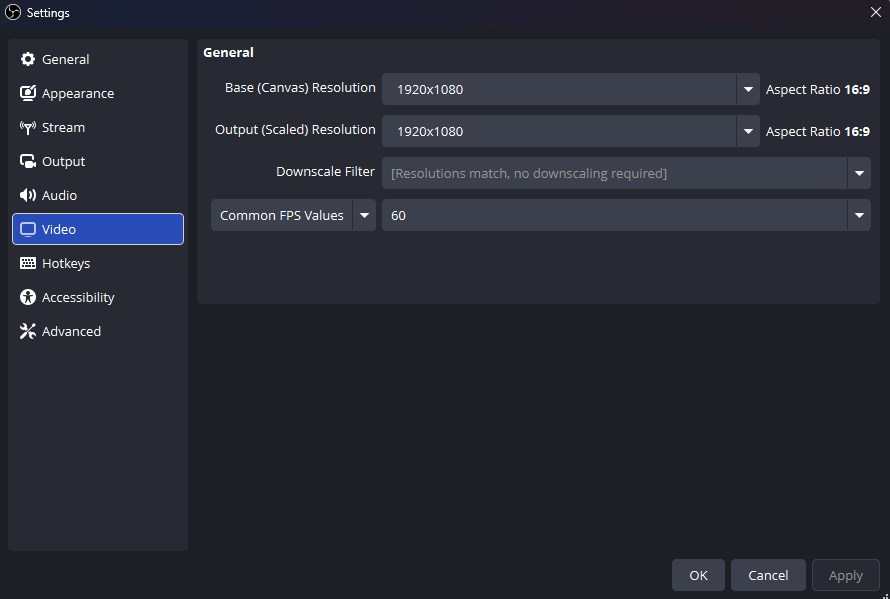

Мы можем сделать это, перейдя в Файл > Параметры. Затем перейдите на вкладку Видео . Если Мастер автоматической конфигурации еще не изменил это, вы обычно захотите установить вашу Base (Canvas) Resolution на 1920x1080. Это разрешение вашего Canvas или рабочей области с вашими слоями и наложениями.

Следующий параметр для Output (Scaled) Resolution — это то, что в конечном итоге записывается на жесткий диск вашего компьютера или отправляется в потоковый сервис. Если у вас медленное интернет-соединение или менее мощный компьютер, вы можете снизить Output (Scaled) Resolution например до 1280x720.

Если вы захватываете консоль, работающую в 4K, и планируете записывать видео, вы можете установить холст на 3840x2160 вместо 1920x1080 и затем использовать Output (Scaled) Resolution для определения того, что записывается или отправляется в трансляцию.

Далее вы захотите выбрать частоту кадров или FPS вашей трансляции или записи. Обычно вы захотите установить это значение на 60.

Аудио

Общие

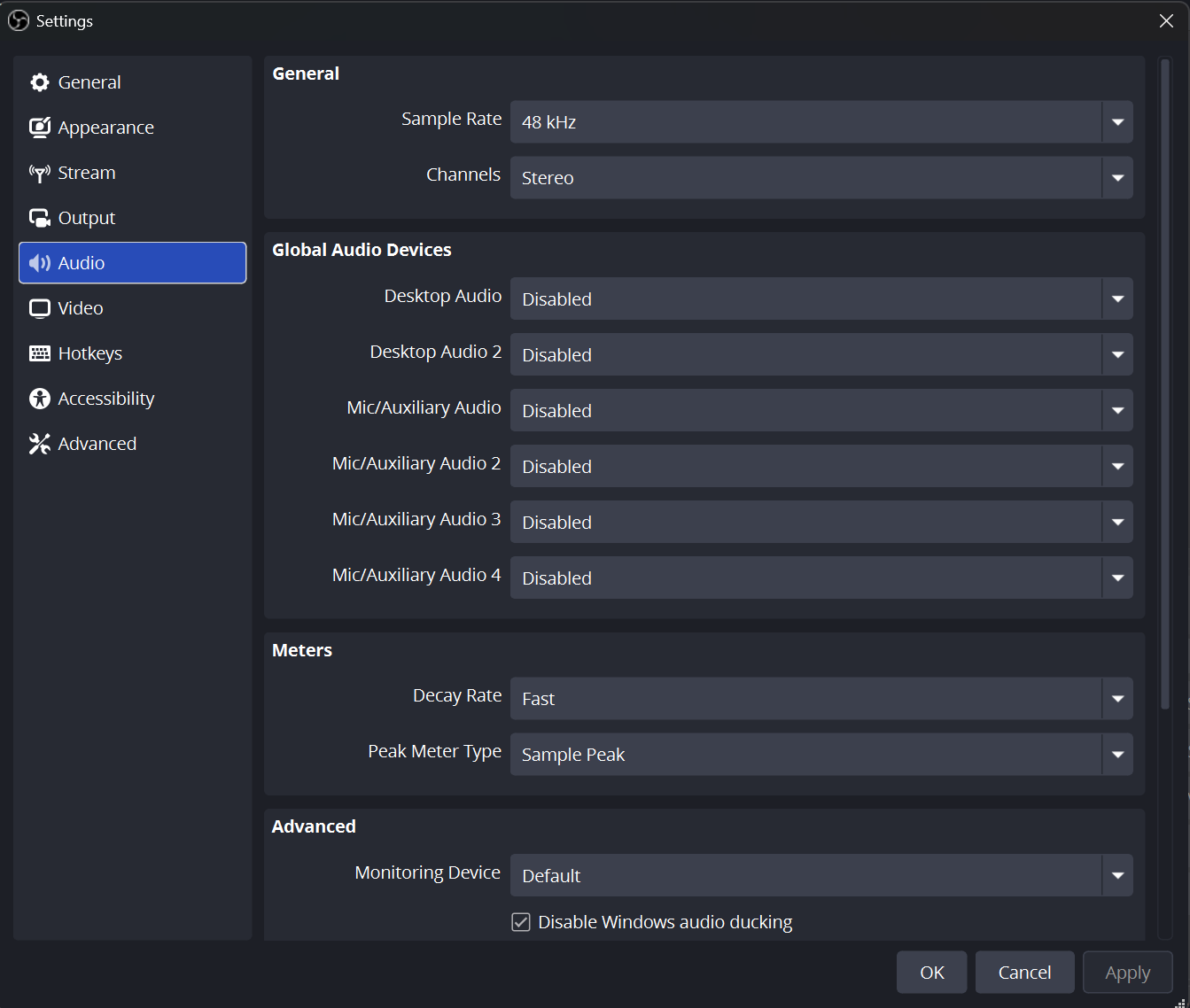

В меню Аудио внутри Параметров мы должны убедиться, что Sample Rate установлена на 48Khz. Наши Elgato Game Capture устройства работают в собственном режиме на 48Khz. Установка этого значения на 44.1Khz может вызвать рассинхронизацию звука, дрейф звука со временем или другие аномалии.

Наши устройства захватывают звук в стерео и не поддерживают объемный звук. Установите Channels на Stereo.

Устройства

В меню Устройства раздел, где мы можем назначить дополнительные источники аудио для использования в вашей трансляции или записи.

Звук с рабочего стола относится к звуку, выходящему из вашей системы. По умолчанию будет использовано то же устройство, которое установлено на вашем компьютере. Однако если у вас есть специальная конфигурация, которую вы не хотите менять, вы можете указать конкретное устройство.

Микрофон/вспомогательный звук предназначен для добавления дополнительных источников аудиовхода. Это могут быть USB-микрофоны, входы Line-In или другие входы с микшерных пультов.

Дополнительно

Если вы хотите слышать звук с вашей карты или других аппаратных входов, убедитесь, что выбрали устройство, на котором вы хотите слышать этот звук. Обычно это то же устройство, что и Звук с рабочего стола.

Выход

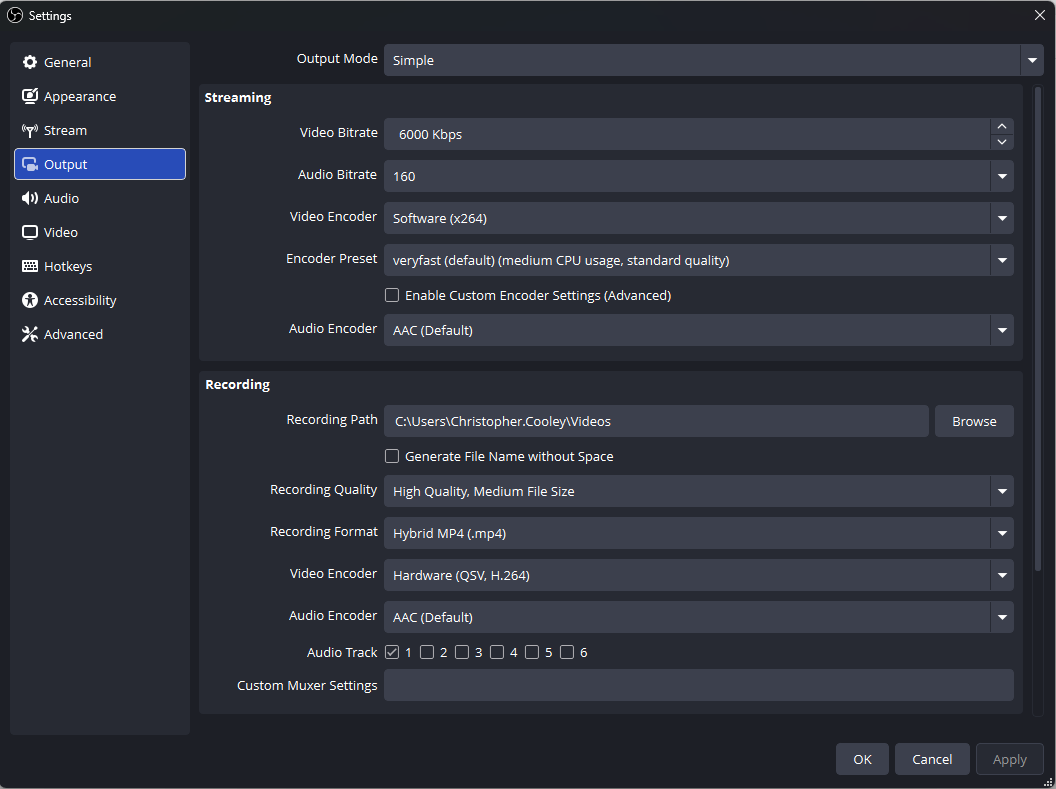

На вкладке "Выход" мы управляем типом выходного файла, размером файла и местом его сохранения. Рекомендуется оставить режим выхода установленным на Простой при начале работы.

Видеобитрейт

Если вы используете OBS Studio в основном для потоковой передачи, вам нужно установить Видеобитрейт на уровень, хорошо соответствующий скорости загрузки вашего Интернета. Хорошее правило — устанавливать это значение на 80% от скорости загрузки. Если у вас скорость загрузки 5000 Кбит/с или 5 Мбит/с, то установка этого значения на 4000 Кбит/с будет хорошей отправной точкой.

Кодировщик

Опция "Кодировщик" определяет, какая часть вашей системы будет выполнять работу по сжатию видео для потоковой передачи или записи.

Программный (x264) будет использовать процессор вашей системы и обычно окажет большее влияние на производительность компьютера, но может привести к более высокому качеству.

Аппаратный (NVENC) будет использовать видеокарту Nvidia вашей системы и обычно окажет меньшее влияние на производительность компьютера, но может привести к более низкому качеству.

Аудиобитрейт

Это управляет битрейтом и, следовательно, качеством звука вашей трансляции. Хорошее начальное значение находится в диапазоне от 128 Кбит/с до 160 Кбит/с.

Устранение неполадок

Нет сигнала

Закройте OBS Studio и откройте наше программное обеспечение Elgato Studio, чтобы проверить, поступает ли сигнал. Если сигнал не появляется, вам необходимо выполнить общее устранение неполадок. Проверьте, появляется ли какое-либо видео на вашем телевизоре или мониторе, подключенном к порту HDMI Passthrough. Убедитесь, что шифрование HDCP отключено на вашей игровой консоли или другом исходном устройстве.

Если вы видите видео в Elgato Studio, ваше устройство работает правильно. Закройте Elgato Studio. Затем внутри OBS Studio, щелкните правой кнопкой мыши на вашем слое внутренней карты захвата PCIe и перейдите к Свойства. Затем нажмите на Деактивировать. Подождите 10 секунд и нажмите на Активировать. Если это не помогло, закройте Свойства. Щелкните правой кнопкой мыши на слое еще раз и выберите «Удалить». Попробуйте пересоздать устройство видеозахвата, как показано в 2. Начало работы с OBS Studio

Видео неправильного размера

Если вы заметили, что видео с вашей внутренней платы захвата PCIe не заполняет сцену или имеет странную форму, попробуйте щелкнуть правой кнопкой мыши на внутренней плате захвата PCIe в списке источников, затем перейдите к Transform и выберите Reset Transform или Stretch to Screen.

Видео низкого качества

Ваша внутренняя плата захвата PCIe может работать с более низким разрешением. Щелкните правой кнопкой мыши на внутренней плате захвата PCIe и перейдите к Свойствам. Затем найдите Resolution/FPS Type. Измените это значение с Device Default на Custom.


Перейдите к следующему параметру в списке Resolution. Выберите разрешение вашего источника: это может быть 3840x2160 для 4K UHD, 1920x1080 для 1080p или 1280x720 для 720p.

Следующий параметр FPSможно установить на Highest FPS.

Video Format можно установить на Default, YV12 или NV12.

Звук Chat Link не работает

OBS Studio не использует те же параметры звука для вашей внутренней платы захвата PCIe которые вы установили в программном обеспечении Elgato Studio.

Обязательно следуйте нашим инструкциям в Chat Link Setup
