Некоторые устройства Elgato позволяют изменять параметры EDID. В этой статье описывается, как изменять параметры EDID, что делают различные режимы EDID и какие параметры рекомендуются.
Содержание
Что такое EDID?
EDID (Extended Display Identification Data) — это небольшой файл конфигурации, хранящийся на устройствах, принимающих видеосигналы, таких как телевизоры, мониторы и карты захвата.
Файл EDID содержит информацию о типе сигнала, который может принять устройство (телевизор/монитор), такую как разрешение, частота кадров, формат HDR, глубина цвета, аудио (стерео, многоканальный) и многое другое.
EDID передаётся с дисплея на подключённое к нему устройство, такое как консоль или компьютер, чтобы консоль или компьютер знали, какие разрешения, частоты кадров и т. д. они могут отправлять на дисплей.
Подробнее об EDID — https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Устройства с параметрами EDID
Параметры EDID можно изменять на следующих устройствах:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Параметры EDID
Параметры EDID находятся в Elgato Studio Software.
1) Нажмите на кнопку расширения в верхнем правом углу.
.

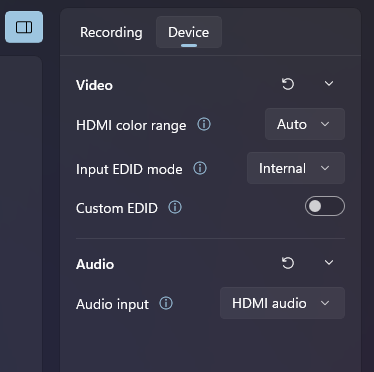

2) Перейдите на вкладку «Устройство»
Режим входного EDID
Этот параметр изменяет режим EDID устройства захвата. Режимы EDID включают: Объединённый, Дисплей, Внутренний.
Выберите файл EDID, который будет использоваться режимом «Внутренний» EDID. Здесь также можно использовать пользовательские файлы EDID. Пользовательские файлы EDID должны быть в формате .bin.
Этот параметр вступает в силу только тогда, когда режим входного EDID установлен на «Внутренний».
Примечание: Elgato Support не может помочь с созданием пользовательских файлов EDID .bin.

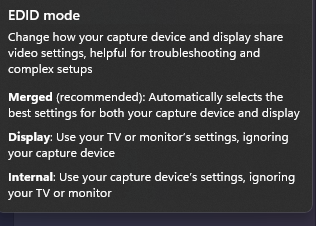

Режимы EDID
Объединённый
Это режим EDID по умолчанию.
Этот режим объединяет EDID подключённого телевизора/монитора и возможности устройства захвата для создания оптимизированного EDID.
Рекомендуется для: Типичная конфигурация захвата консоли, где телевизор или монитор подключены к выходу HDMI карты захвата.
Internal
Этот режим устанавливает EDID устройства захвата на файл, определённый параметром EDID (Internal). В этом режиме возможности подключённого телевизора/монитора игнорируются.
Рекомендуется для: Конфигурация захвата на двух ПК, где используется только вход HDMI карты захвата, а выход HDMI не используется.
Предупреждение
Если внутренний EDID определяет разрешение или частоту кадров, не поддерживаемые подключённым дисплеем, это может привести к чёрному экрану, сообщению об ошибке или отсутствию сигнала на дисплее.
Display
Этот режим копирует EDID дисплея, подключённого к выходу карты захвата, на карту захвата.
Рекомендуется для: Используйте этот параметр, если режим Merged EDID вызывает проблемы с изображением на подключённом дисплее.
Предупреждение:
Если EDID дисплея определяет разрешение или частоту кадров, не поддерживаемые картой захвата, сигнал устройства захвата может отображаться некорректно или не отображаться вообще.
