Den här artikeln behandlar följande inspelningsenheter eftersom stegen kommer att vara liknande:

• HD60 Pro
• 4K60 Pro
• 4K60 Pro MK.2
• 4K Pro

1. Vad är OBS Studio?

2. Komma igång med OBS Studio

3. Konfigurera din interna inspelningskort

4. HDR-innehål (High Dynamic Range)

5. Konfiguration av Chat Link

6. Justera scenen

7. Felsökning

I den här guiden visar vi dig hur du använder ditt interna PCIe-inspelningskortmed OBS Studiooch konfigurerar programvaran för att få ut det mesta av din enhet för inspelning eller strömning. Även om den här guiden är skriven för OBS Studio, är många av stegen desamma för Streamlabs OBS.

Vad är OBS Studio?

OBS Studio är ett gratis och öppen källkods-verktyg för strömning och inspelning med kraftfulla överläggsystem och ljudkontroller. Det kan strömma till Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIOoch mer. Det kan också spela in och strömma samtidigt med olika kvalitetsinställningar om så önskas.

Du kan ladda ned den senaste versionen av OBS Studio här: https://obsproject.com/download

Aktuell version enligt denna guide: 32.1.2

Om du är intresserad av att lära dig mer om OBS Studio och vad det kan göra, här är en OBS Studio-utbildningskurs av EposVox: OBS Studio Master Class

Komma igång med OBS Studio

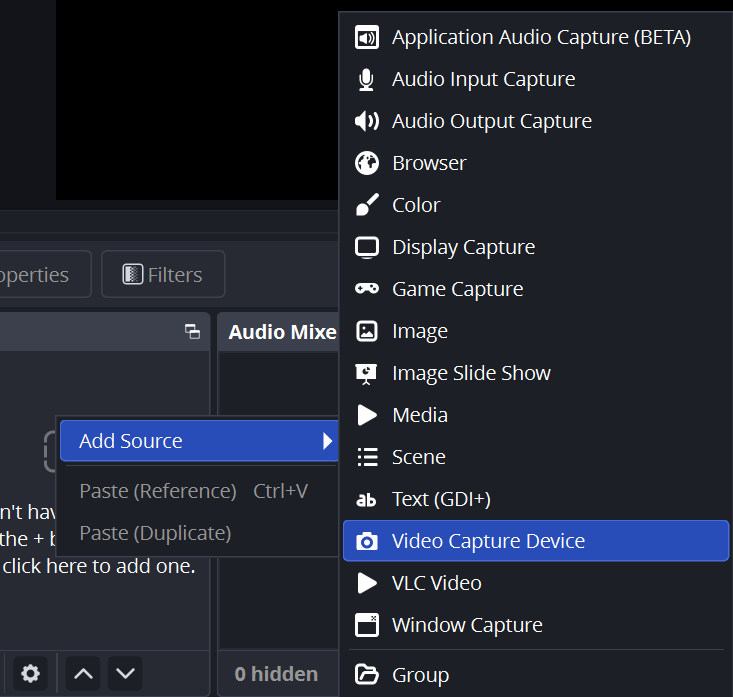

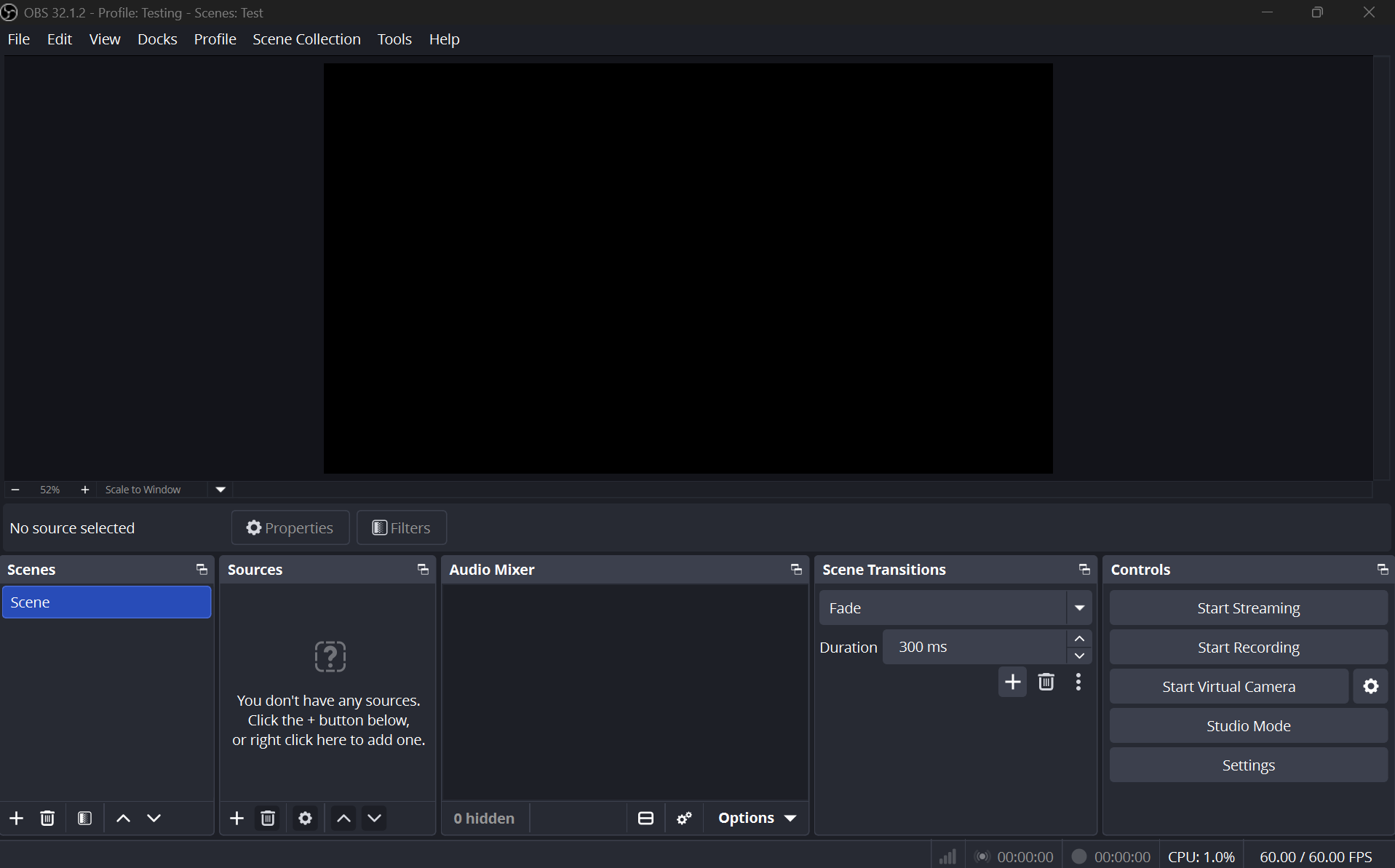

När du har OBS Studioinstallerat och öppet, gå till den nedre hälften av OBS Studio-fönstret. Du bör hitta en kolumn på vänster sida som kallas Scenesoch bredvid den en kolumn som kallas Sources. Under kolumnen Sourcesklickar du på +-knappen nedan. Välj sedan Video Capture Device.

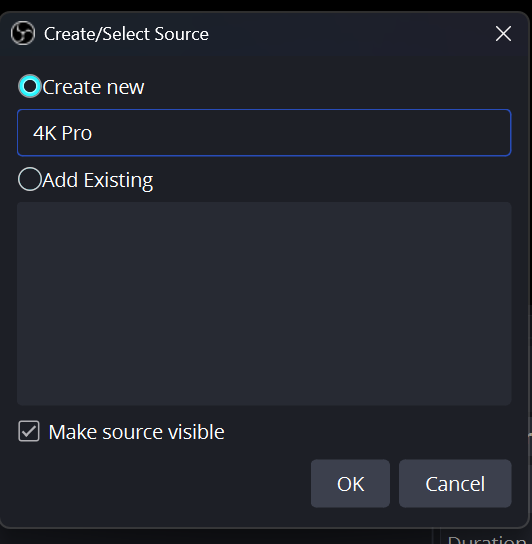

Ett nytt litet fönster visas där du blir ombedd att namnge lagret. Du kan namnge det vad som helst, men för den här guiden kallar vi det för '4K Pro'. Klicka på OK.

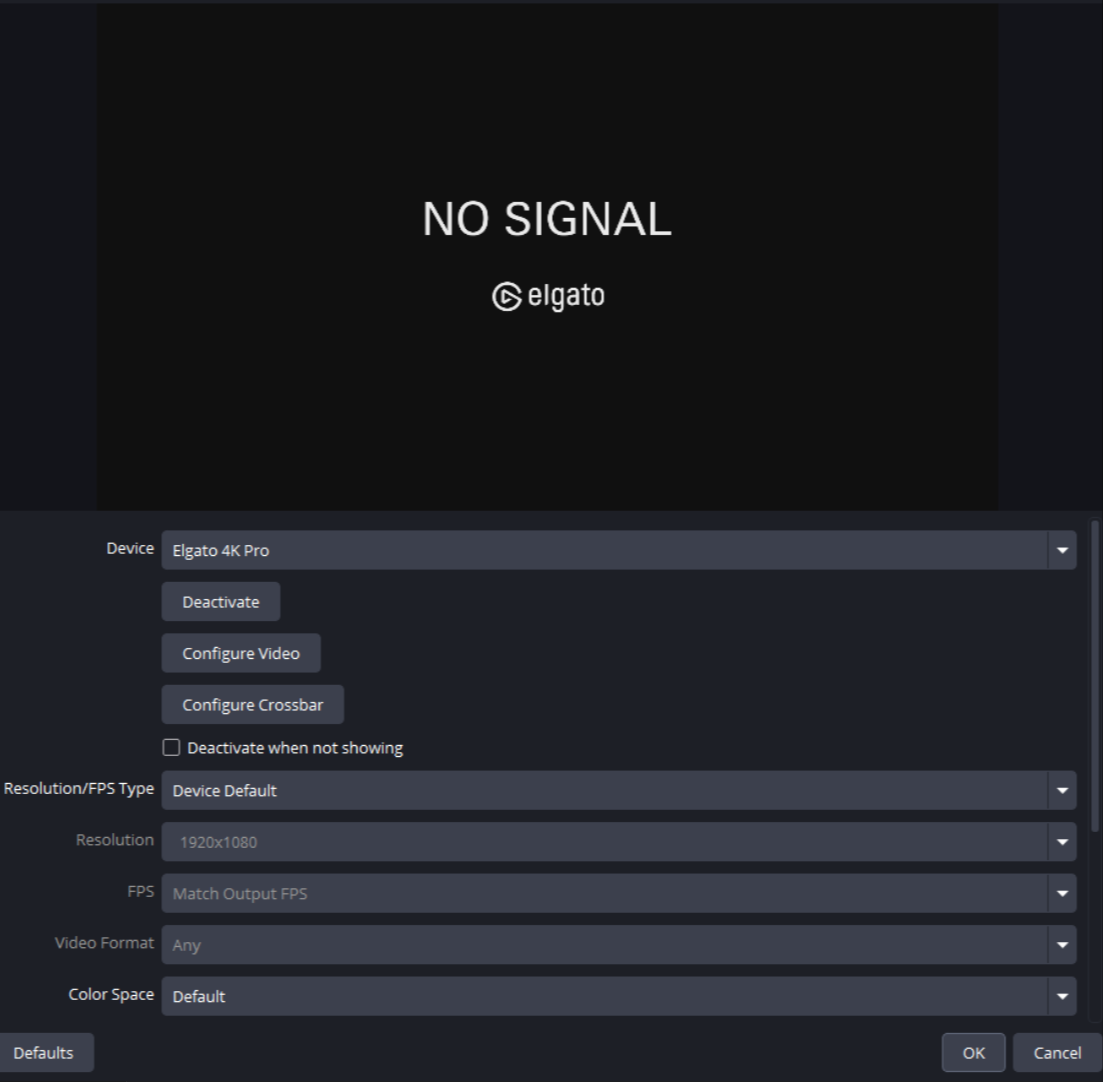

Ett nytt större fönster med en förhandsgranskning visas (se nedan). Detta ber dig att välja inspelningsenheten från en lista och konfigurera den. Vid enhetsvalet väljer du den som listar inspelningskortet efter namn.

HDR-innehål (High Dynamic Range)

Anmärkning: Gäller Game Capture 4K60 Pro MK.2 och Game Capture 4K Pro

Om du spelar in en HDR-källa kommer det interna PCIe-inspelningskortetautomatiskt att konvertera signalen till SDR för att vara kompatibel med OBS Studio. Detta är känt som Tone mapping.

Resultatet är att bilden i OBS Studioser annorlunda ut än hur den kommer att se ut på HDR-displayen du har ansluten till genomströmningen. Men detta är normalt beteende.

För att HDR till SDR-tonmappningen ska fungera korrekt måste Elgato Studio Software stängas. När Elgato Studio är öppet kommer enheten att växla till att skicka HDR-video till din dator och videon inne i OBS Studiokommer att se uttvättad ut igen.

Konfigurera ditt interna PCIe-inspelningskort

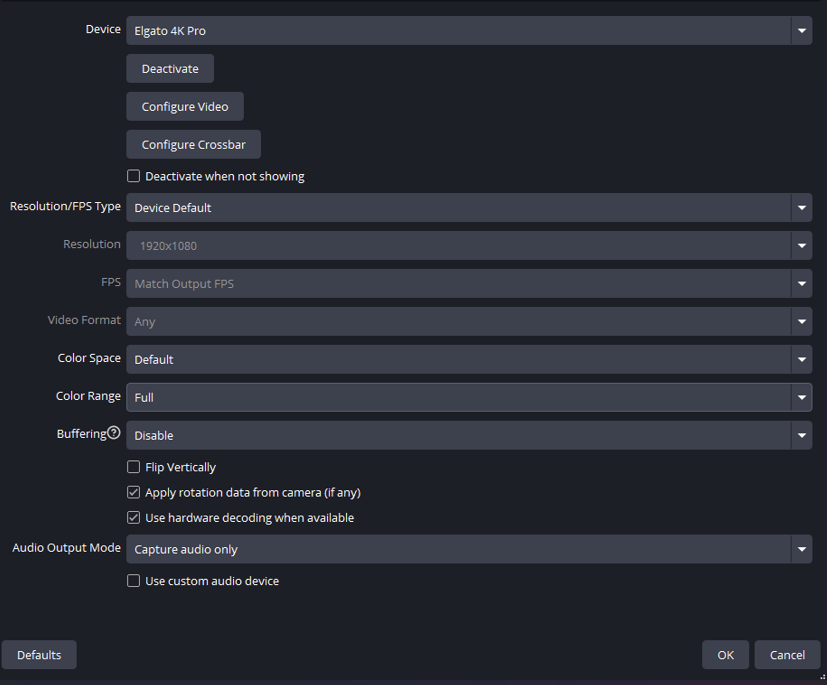

Egenskaper

Under enhetsvalet och förhandsgranskningen har du en uppsättning egenskaper som du kan ändra.

Inaktivera/Aktivera

Den här funktionen är för att i huvudsak stänga av enheten från OBS Studioeller slå på den. Detta kan vara användbart om du upplever problem som ett sätt att mjukt återställa enheten. Mer information finns i #Felsökning.

Konfigurera video

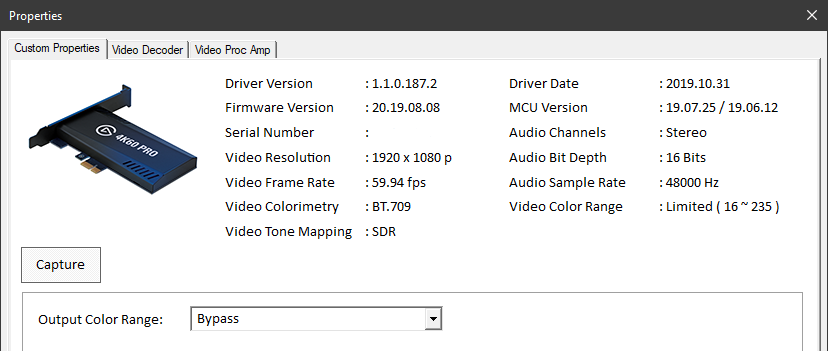

Funktionen Konfigurera videomed det interna PCIe-inspelningskortetanvänds för att visa signalinformationen som kortet tar emot. Ibland kan din dator skicka en annan signal än du förväntar dig. Som ett resultat är detta användbart om du felsöker signaltypen som kommer från din dator, konsol eller annan källa. Också ett bra sätt att se driverinformationen.

Konfigurera Crossbar

Den här knappen används för närvarande inte med våra enheter.

Upplösning/FPS-typ

Detta används för att växla mellan automatiska eller anpassade upplösningar och bildfrekvenser. Du kan vanligtvis lämna detta på Device Default. Mer information finns i #Felsökning.

Färgrymd

Du kan lämna detta på Standard.

Färgomfång

Full och Partial avser hur utökad intervallet är. Om detta är felaktigt inställt kan videon se överbetonad eller bleknad ut. Om du spelar in video från en dator kan detta behöva ställas in på Full. Om du spelar in från en konsol rekommenderas allmänt Standardeller Partial .

Buffring

Lämna Buffring inställd på Disable.

Ljudutmatningsläge

Vi rekommenderar generellt att ställa in detta på Capture audio only. Om du vill lyssna på ljud från det interna PCIe-inspelningskortetföreslår vi att du använder OBS Studio:s Audio Monitoring-funktion.

Du kan dock också använda alternativen Output Desktop Audio (Wave Out)eller Output Desktop Audio (DirectSound)för att göra detta. Tänk på att ljudet som dina tittare hör nu kommer från ditt Desktop Audio-spår.

Anpassad ljudenhet / Konfigurera Chat Link

Om du vill använda Chat Link inne i OBS Studio med ditt interna PCIe-inspelningskorthögerklickar du på lagret för ditt interna PCIe-inspelningskortoch går till Properties. Aktivera sedan "Custom Audio Device". En ny rullgardinsmeny visas nedan.

Om du har anslutit din Chat Link till en mikrofon eller Line Input på din dator skulle den visas i denna meny. Vanligtvis kommer detta att vara Integrated audio och kan visas som 'Line In (High Definition Audio Device)'

Detta gör att OBS Studio kan åsidosätta den inbyggda ljudinmatningen för det interna PCIe-inspelningskortetoch istället använder din Line In-anslutning.

För mer information om Chat Link och hur det fungerar, se vår Chat Link-användarguide.

Justera scenen

OBS Studio:s förhandsgranskning representerar vad tittaren ser. Detta kallas Canvas och du kan flytta, rotera, skala, beskära och sträcka olika objekt i scenen. Detta område kan också ändras live under inspelning eller strömning. Du kan lägga till eller ta bort objekt samt flytta eller skala dem medan du spelar in eller strömmar och dessa ändringar kommer att vara i din inspelningsfil eller visas för dina strömtittare.

Transformera

Flytta

För att flytta ett objekt runt i din scen kan du hålla muspekaren över det i förhandsvisningen eller välja det i din Sources-lista. Dra sedan det runt i förhandsvisningen.

Skala

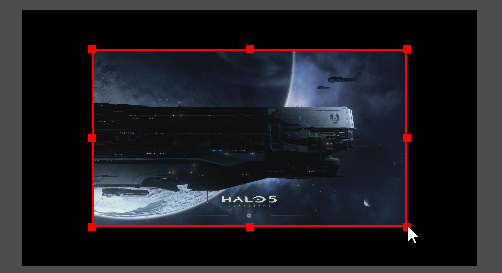

Om du inte vill att ditt internal PCIe Capture Cardska ta upp hela skärmen kan du ta tag i ett hörn och dra det mot mitten för att göra det mindre. Detta är användbart för att lägga till ramar eller överlagringar på sidan utan att täcka spelet.

Beskär

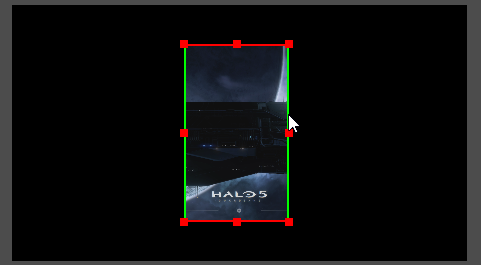

Om du spelar in från en äldre konsol som skickar ut en 4:3 eller icke-vidvinkel-signal kan du hålla ALT-tangenten och dra in en sida för att beskära videon från internal PCIe Capture Card. Du kommer att se en grön ram där en beskäring har gjorts.

För mer avancerade kontroller kan du högerklicka på din internal PCIe Capture Card-källa och sedan gå till Transform, Edit Transform. Detta är användbart för att skriva in specifika värden för precision.

Lagordning

Om du planerar att ha överlager eller andra lager i din scen tillsammans med videon från ditt interna PCIe-insamlingskort,måste du se till att dessa överlager ligger ovanför ditt interna PCIe-insamlingskort-lager.

Precis som i Photoshop eller andra bildredigerare ligger lager längst ner på din källlista i bakgrunden och lager längst upp på listan i förgrunden.

OBS Studio allmänna inställningar

För att komma igång snabbt med att konfigurera OBS Studiokan du prova guiden för automatisk konfiguration. Du hittar den här guiden under menyn Verktyg.

Den här guiden konfigurerar OBS Studiobaserat på olika uppgifter om din dator, till exempel bildskärmens upplösning, systemets prestanda och internethastighetenheten. Det är ett bra alternativ för att komma igång.

Det finns många alternativ i OBS Studio, men inte alla gäller grunderna för att använda ditt interna PCIe-insamlingskort. Därför fokuserar vi på grunderna. Först måste vi se till att programvaran körs med rätt upplösning och bildfrekvens.

Video

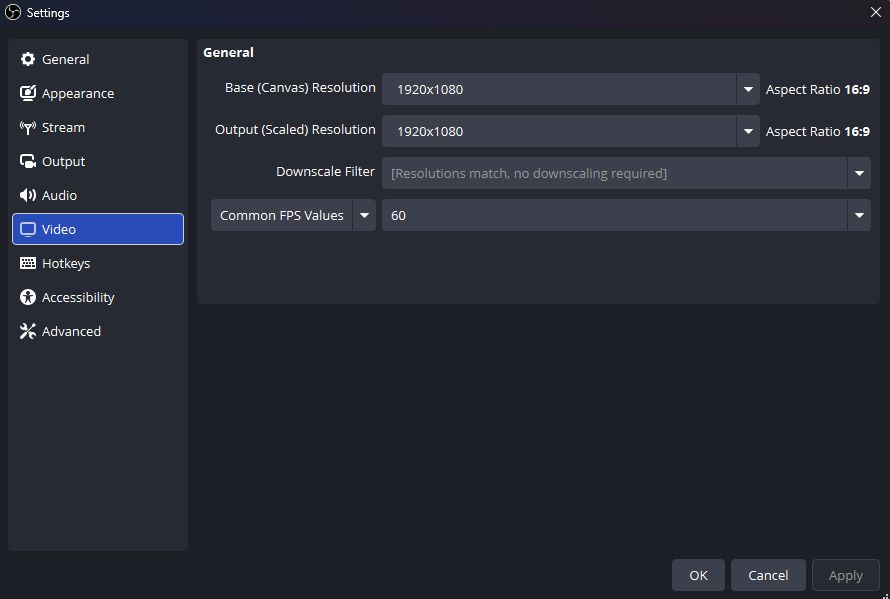

Du kan göra detta genom att gå till File> Settings. Gå sedan till fliken Video. Om Auto-Configuration Wizardinte redan har ändrat detta vill du normalt ställa in din Base (Canvas) Resolutionpå 1920x1080. Detta är upplösningen på din Canvaseller arbetsytan med dina lager och överlingar.

Nästa alternativ för Output (Scaled) Resolutionär vad som slutligen spelas in på datorns disk eller skickas till streamingtjänsten. Om du har en långsammare internetanslutning eller en svagare dator kan du sänka Output (Scaled) Resolutiontill 1280x720 till exempel.

Om du fångar in en konsol som körs i 4K och planerar att spela in video kan du vilja ställa in din canvas på 3840x2160 istället för 1920x1080 och sedan använda Output (Scaled) Resolutionför att bestämma vad som spelas in eller skickas till stream.

Nästa steg är att välja bildhastigheten eller FPS för din stream eller inspelning. Normalt vill du ha detta inställt på 60.

Ljud

Allmänt

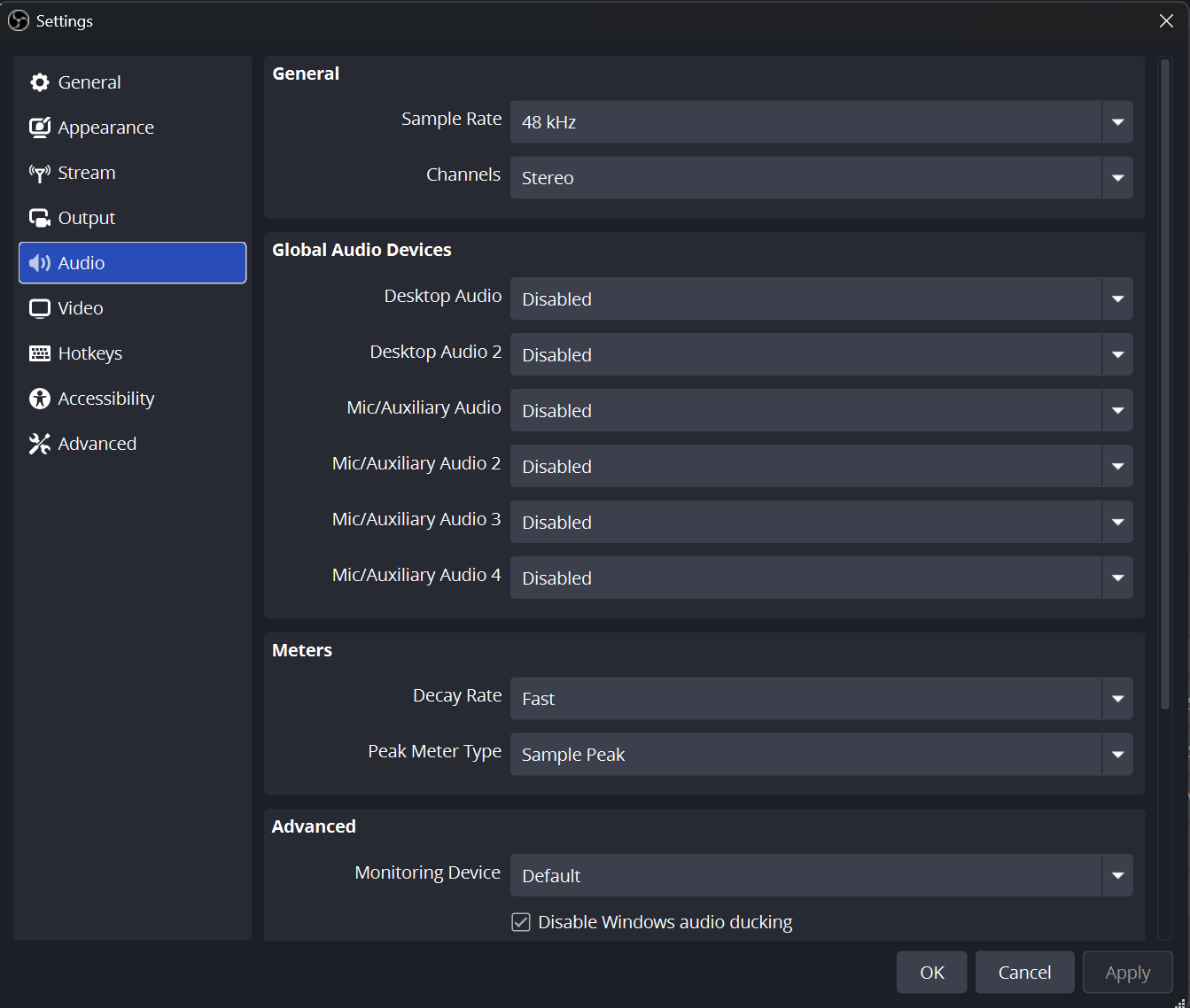

I menyn Ljudunder Inställningar bör du se till att Samplingsfrekvensär inställd på 48 kHz. Våra Elgato Game Capture-enheter fungerar naturligt vid 48 kHz. Om du ställer in detta på 44,1 kHz kan det orsaka ljudstörtningar, ljuddrift över tid eller andra avvikelser.

Våra enheter fångar ljud i stereo och stöder inte surround sound. Ställ in Kanalerpå Stereo.

Enheter

I avsnittet Enheterkan du tilldela ytterligare ljudkällor som ska användas i din stream eller inspelning.

Skrivbordsljudavser det ljud som kommer från ditt system. Standard försöker använda samma enhet som du har ställt in för din dator. Men om du har en specifik konfiguration som du inte vill ska ändras kan du ange en specifik enhet.

Mikrofon/Auxiliärljudär för att lägga till ytterligare ljudingångskällor. Dessa kan vara USB-mikrofoner, Line-In-ingångar eller andra ingångar från blandarpulter.

Avancerat

Om du vill höra ljud från ditt kort eller andra hårdvaruingångar måste du välja den enhet där du vill höra detta ljud. Vanligtvis skulle detta vara samma enhet som Skrivbordsljud.

Utmatning

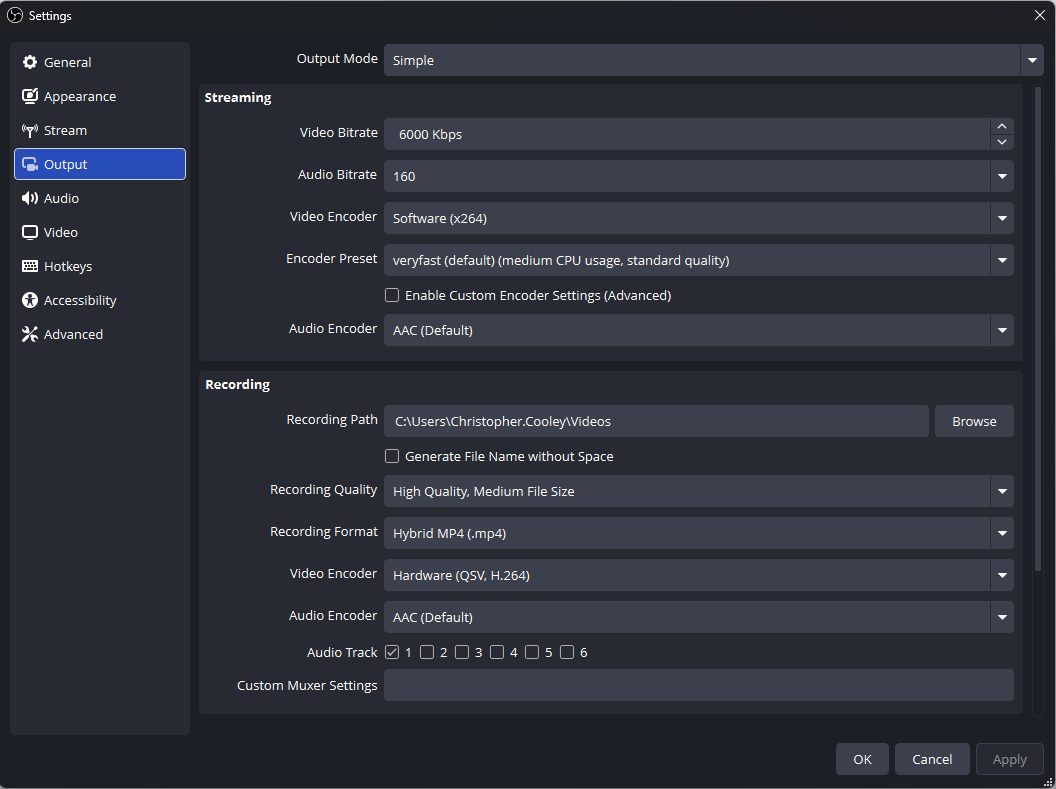

Fliken Utmatning är där vi styr vilken typ av fil vi skriver ut, hur stor filen kommer att vara och var den sparas. Det rekommenderas att lämna utmatningsläget inställt på Enkeltför att börja.

Videobitrate

Om du använder OBS Studiofrämst för att strömma, bör du ställa in Videobitratepå en nivå som ligger väl inom din Internets uppladdningshastighet. En bra regel att följa är att ställa in detta på 80 % av din uppladdning. Om du hade 5000 Kbps eller 5 Mbps som uppladdningshastighet, skulle det vara en bra utgångspunkt att ställa in detta värde på 4000 Kbps.

Kodare

Kodningsalternativet avser vilken del av ditt system som kommer att komprimera din video för strömning eller inspelning.

Programvara (x264)kommer att använda datorns processor och kommer i allmänhet att ha större påverkan på datorns prestanda men kan resultera i högre kvalitet.

Maskinvara (NVENC)kommer att använda ditt systems Nvidia-videokort och kommer i allmänhet att ha mindre påverkan på datorns prestanda men kan resultera i lägre kvalitet.

Audiobitrate

Detta styr bitrate och därför kvaliteten på ljudet i din stream. Mellan 128 Kbps till 160 Kbps är en bra plats att börja.

Felsökning

Ingen signal

Stäng OBS Studiooch öppna vår Elgato Studio-programvara för att se om en signal kommer fram. Om ingen signal visas måste du utföra allmän felsökning. Kontrollera om något videoinnehål visas på din TV eller skärm som är ansluten till HDMI Passthrough-porten. Se till att HDCP-kryptering är inaktiverad på din spelkonsol eller annan källenhet.

Om du ser video i Elgato Studio fungerar enheten korrekt. Stäng Elgato Studio. Högerklicka sedan på ditt internal PCIe Capture Card-lager i OBS Studiooch gå till Properties.Klicka sedan på Deactivate. Vänta 10 sekunder och klicka på Activate. Om detta inte hjälper stänger du Properties. Högerklicka på ditt lager igen och gå till remove. Försök att återskapa Video Capture Device enligt beskrivningen i 2. Getting Started with OBS Studio

Videon har fel storlek

Om du märker att videon från ditt internal PCIe Capture Cardinte fyller scenen eller har en konstig form, försök högerklicka på internal PCIe Capture Card-lagret i din källlista och gå sedan till Transform och välj Reset Transform eller Stretch to Screen.

Videon ser ut med lägre kvalitet

Din Einternal PCIe Capture Cardkan köras med en lägre upplösning. Högerklicka på ditt internal PCIe Capture Card-lager och gå till Egenskaper. Sök sedan efter Resolution/FPS Type.Ställ in detta från Device Defaulttill Custom.

Gå till nästa alternativ i listan Resolution. Välj upplösningen för din källa, detta kan vara 3840x2160 för 4K UHD, 1920x1080 för 1080p eller 1280x720 för 720p.

Nästa alternativ, FPS, kan ställas in på Highest FPS.

Video Format kan ställas in på Default, YV12 eller NV12.

Mitt Chat Link-ljud fungerar inte

OBS Studioanvänder inte samma ljudinställningar för ditt internal PCIe Capture Cardsom du kanske har ställt in i din Elgato Studio-programvara.

Se till att du följer våra instruktioner i Chat Link Setup
