Vissa Elgato-enheter kan få sina EDID-inställningar ändrade. Den här artikeln går igenom hur du ändrar EDID-inställningen, vad EDID-lägena gör och rekommenderade inställningar.
Innehållsförteckning
Vad är EDID?
EDID (Extended Display Identification Data) är en liten konfigurationsfil som lagras på enheter som tar emot videosignaler såsom TV-apparater, bildskärmar och inspelningskort.
EDID-filen innehåller information om vilken typ av signal enheten (TV/bildskärm) kan acceptera, såsom upplösning, bildfrekvens, HDR-format, bitdjup, ljud (stereo, flerkanalig) och mycket mer.
EDID skickas från skärmenhet till enheten som är ansluten till skärmen, såsom en konsol eller dator, så att konsolen eller datorn vet vilka upplösningar, bildfrekvenser osv. som den kan skicka till skärmen.
Läs mer om EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Enheter med EDID-inställningar
Dessa enheter kan få sin EDID-inställning ändrad:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID-inställningar
EDID-inställningarna finns i Elgato Studio Software.
1) Klicka på utökningen i det övre högra hörnet.
.

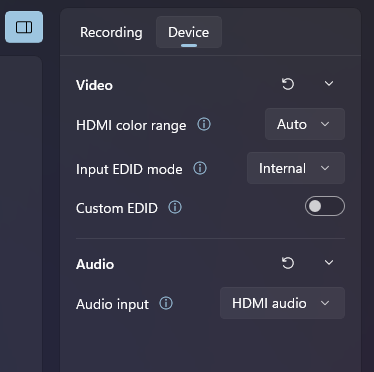

2) Navigera till fliken Enhet
Inmatning av EDID-läge
Den här inställningen ändrar inspelningsenheten EDID-läge. EDID-lägen inkluderar: Sammanslaget, Skärm, Internt.
Välj EDID-fil som läget Internt EDID ska använda. Det är också här anpassade EDID-filer kan användas. Anpassade EDID-filer måste vara i .bin-format.
Den här inställningen gäller endast när EDID-läge för inmatning är inställt på Internt.
Anmärkning: Elgato Support kan inte assistera med att skapa anpassade EDID .bin-filer.

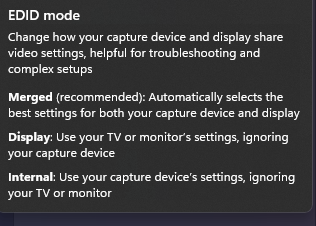

EDID-lägen
Sammanslaget
Det här är standard-EDID-läget.
Det här läget kombinerar EDID för den anslutna TV-apparaten/bildskärmen och inspelningsenhetens funktioner för att skapa en optimerad EDID.
Rekommenderas för: Typisk konsol-inspelningsuppsättning där en TV eller skärm är ansluten till inspelningskortet HDMI-utgång.
Internt
Det här läget ställer in EDID för inspelningsenheten till filen som definieras av EDID (Internt) inställning. I det här läget ignoreras de anslutna TV/Skärmens möjligheter.
Rekommenderas för: Inställning för dubbel PC-inspelning där endast HDMI-ingången på inspelningskortet används och HDMI-utgången är oanvänd.
Varning
Om den interna EDID definierar en upplösning eller bildfrekvens som inte stöds av den anslutna skärmen, kan det resultera i att skärmen visar en svart skärm, ett felmeddelande eller ingen signal.
Skärm
Det här läget kopierar EDID från skärmen som är ansluten till inspelningskortets utgång till inspelningskortet.
Rekommenderas för: Använd den här inställningen om läget Sammanslagna EDID orsakar bildproblem med den anslutna skärmen.
Varning:
Om skärmens EDID definierar en upplösning eller bildfrekvens som inte stöds av inspelningskortet, kan inspelningsenhetens signal verka felaktig eller inte visas alls.
