本文涵盖以下采集设备，其步骤相似：
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
在本指南中，我们将向您展示如何使用您的内置 PCIe 采集卡与 OBS Studio配合使用，并配置软件以充分发挥您的设备在录制或直播中的性能。虽然本指南是为 OBS Studio编写的，但许多步骤与 Streamlabs OBS相同。
什么是 OBS Studio？
OBS Studio 是一款免费的开源流媒体和录制工具，具有强大的覆盖层系统和音频控制功能。它可以流式传输到 Twitch、YouTube、Mixer、Facebook、Twitter、RestreamIO等平台。它还可以同时以不同的质量设置进行录制和流式传输。
您可以在此处下载最新版本的 OBS Studio：https://obsproject.com/download
本指南对应的当前版本：32.1.2
如果您有兴趣了解更多关于 OBS Studio 及其功能的信息，这里有 EposVox 提供的 OBS Studio 学习课程：OBS Studio 大师班
OBS Studio 入门

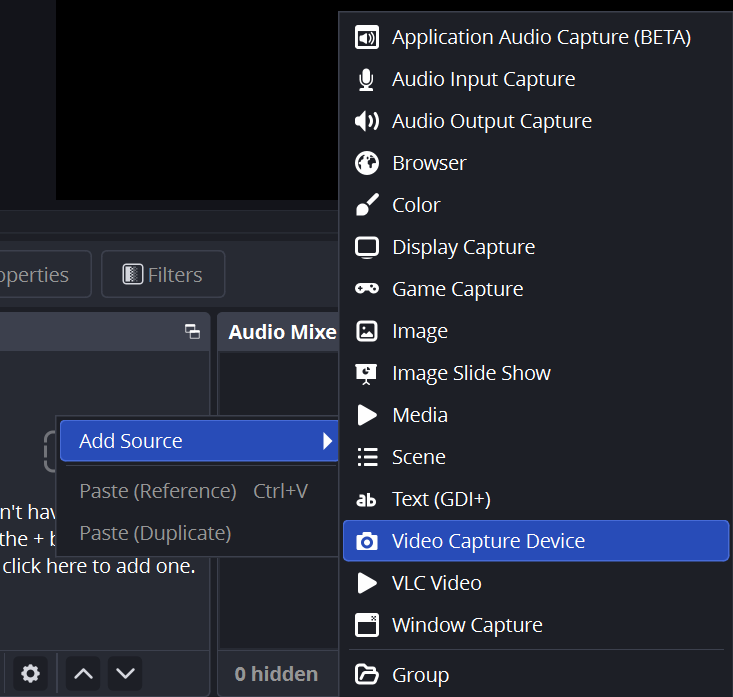

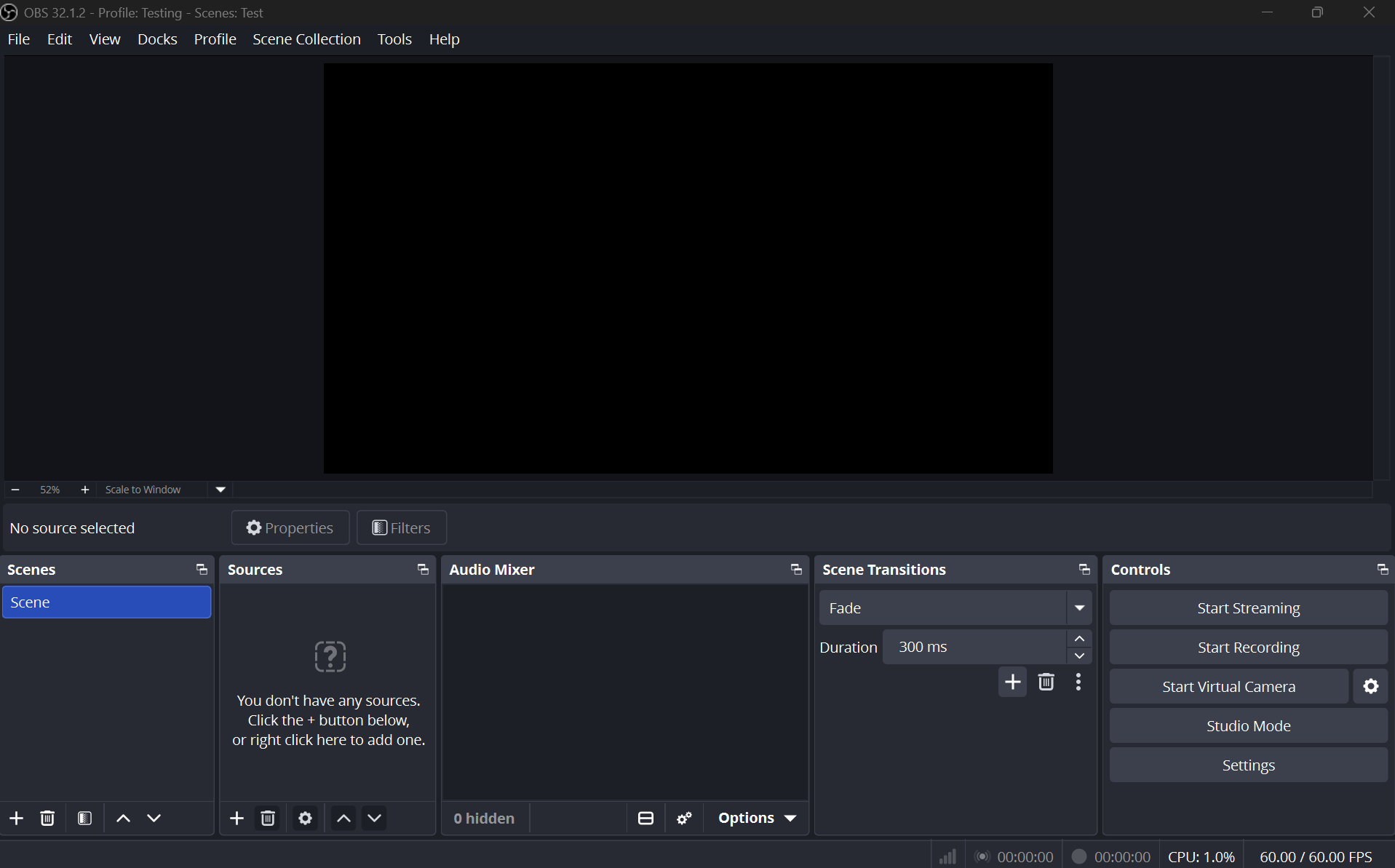

安装并打开 OBS Studio后，转到 OBS Studio窗口的下半部分。您应该会在左侧找到一个名为场景的列，其旁边是一个名为来源的列。在来源列下方，点击下面的 + 按钮。然后选择视频采集设备。

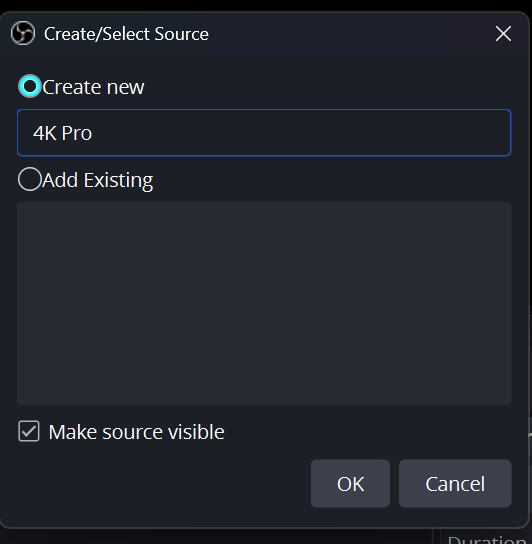

将出现一个新的小窗口，询问您希望如何命名该层。您可以随意命名，但在本指南中，我们将其称为"4K Pro"。点击确定。

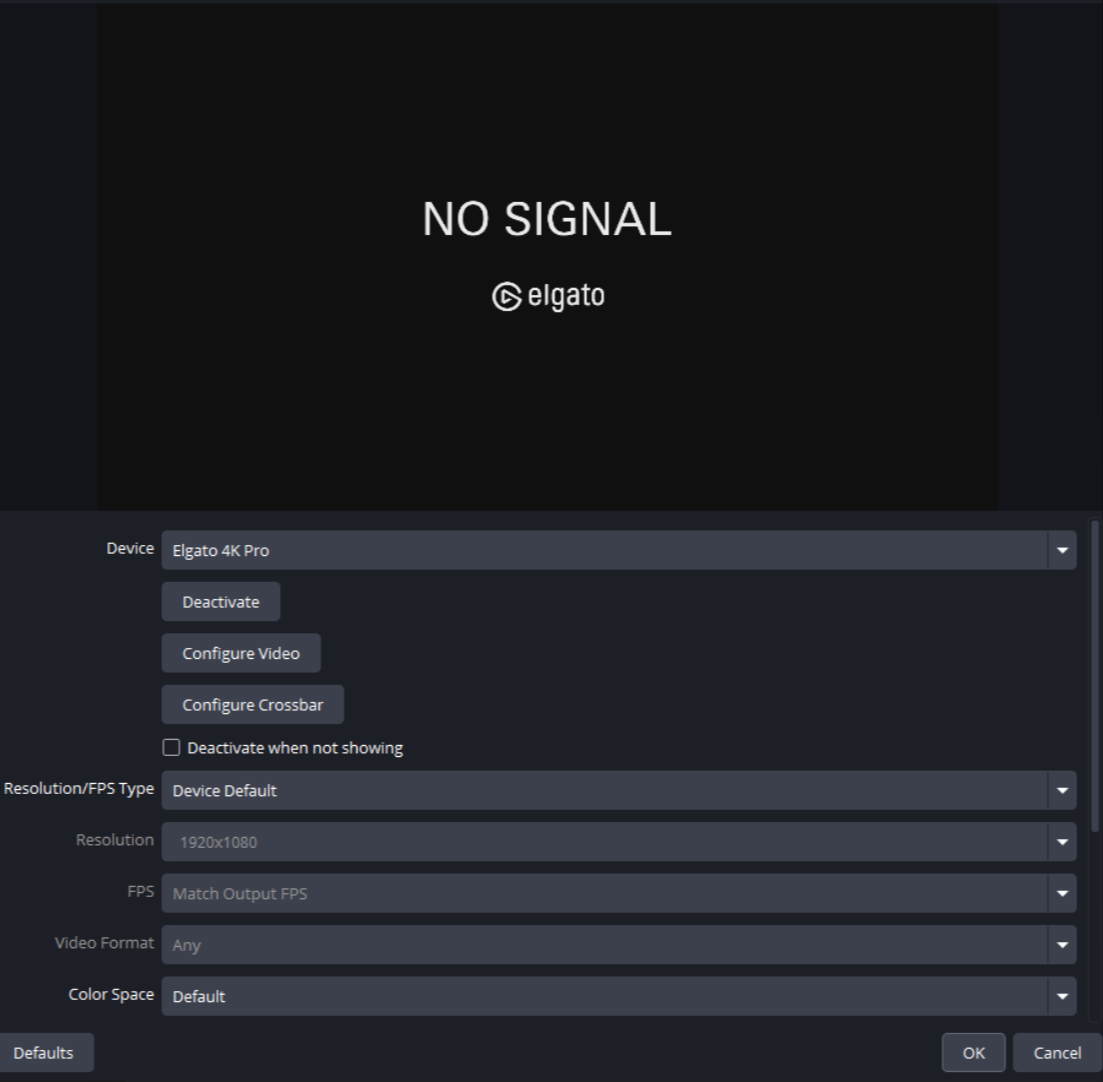

将出现一个带有预览的新的较大窗口（如下所示）。这要求您从列表中选择采集设备并进行配置。在设备选择中，选择按名称列出采集卡的选项。
高动态范围 (HDR) 内容
注意：适用于 Game Capture 4K60 Pro MK.2 和 Game Capture 4K Pro
如果您正在采集 HDR 源，内置 PCIe 采集卡将自动将信号转换为 SDR，以便与 OBS Studio兼容。这被称为色调映射。
OBS Studio中的图像与连接到通道的 HDR 显示器上的外观会有所不同。但这是正常行为。
为了使 HDR 到 SDR 色调映射能够正常工作，需要关闭 Elgato Studio 软件。当 Elgato Studio 打开时，设备将切换到向您的计算机发送 HDR 视频，OBS Studio内的视频将再次显示为褪色状态。
属性

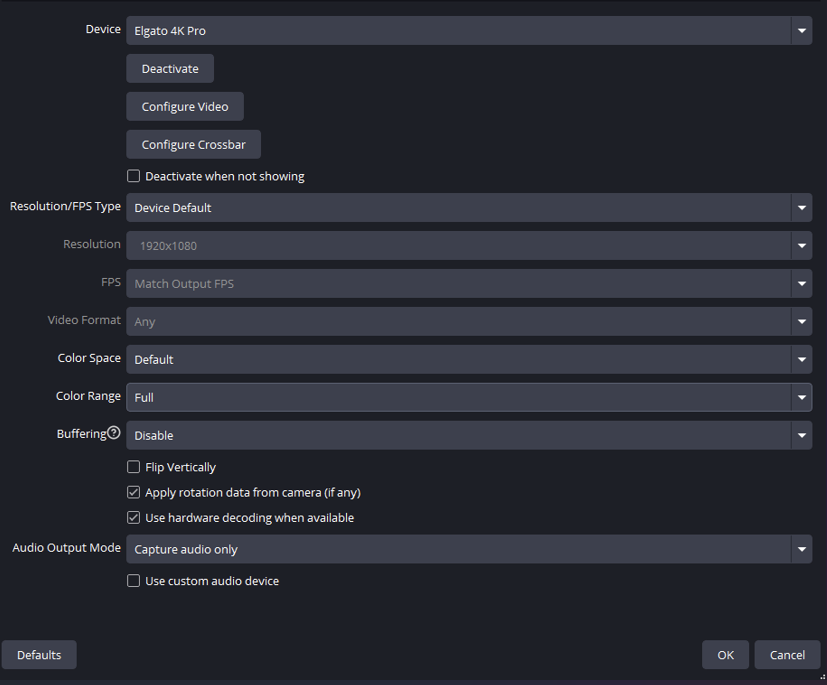

在设备选择和预览下方，您有一组可以更改的属性。
停用/激活
此功能用于从 OBS Studio中关闭或打开设备。如果您遇到问题，这可以作为软重置设备的一种方式。更多信息请参阅#故障排除。
配置视频

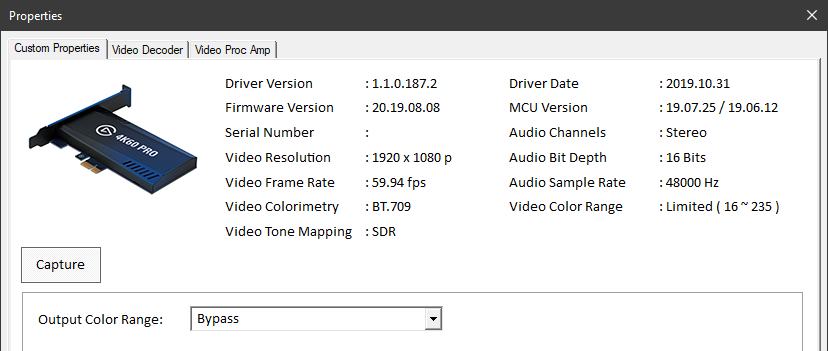

内置 PCIe 采集卡的配置视频功能用于查看卡接收的信号信息。有时您的 PC 可能会发送与您预期不同的信号。因此，如果您要对来自 PC、游戏机或其他来源的信号类型进行故障排除，这会很有用。这也是查看驱动程序信息的好方法。
配置 Crossbar
此按钮目前不与我们的设备一起使用。
分辨率/帧率类型
这用于在自动或自定义分辨率和帧率之间切换。您通常可以将其保留在设备默认值上。更多信息请参阅#故障排除。
色彩空间
您可以将其保留在默认值上。
色彩范围
全和部分指的是范围的扩展方式。设置不正确可能会导致您的视频显示为过度对比或褪色。如果您是从 PC 采集视频，可能需要将其设置为全。如果您是从游戏机采集，通常推荐默认值或部分。
缓冲
将缓冲设置为禁用。
音频输出模式
我们通常建议将其设置为仅采集音频。如果您希望听到来自内置 PCIe 采集卡的音频，我们建议使用 OBS Studio的音频监控功能。
但是，您也可以使用输出桌面音频 (Wave Out)或输出桌面音频 (DirectSound)选项。请注意，您的观看者听到的音频现在将来自您的桌面音频轨道。
自定义音频设备 / Chat Link 设置
要在 OBS Studio 中使用 Chat Link 与您的内置 PCIe 采集卡，右键单击您的内置 PCIe 采集卡层并转到属性。然后启用"自定义音频设备"。下方将出现一个新的下拉菜单。
如果您已将 Chat Link 连接到您的计算机上的麦克风或线路输入，它将在此菜单中列出。通常这将是集成音频，可能被列为"线路输入 (高清晰度音频设备)"
这将允许 OBS Studio 覆盖内置 PCIe 采集卡的板载音频输入，而改用您的线路输入连接。
有关 Chat Link 及其工作方式的更多信息，请参阅我们的Chat Link 用户指南。
调整场景
OBS Studio的预览代表观看者看到的内容。这称为画布，您可以在场景中移动、旋转、缩放、裁剪和拉伸不同的对象。该区域也可以在录制或流式传输时实时更改。您可以在录制或流式传输时添加或删除对象，以及移动或缩放它们，这些更改将显示在您的录制文件中或对您的流式传输观看者显示。
变换
移动
要在场景中移动对象，可以在预览中将鼠标悬停在该对象上，或在源列表中选中它。然后在预览中拖动它。
缩放

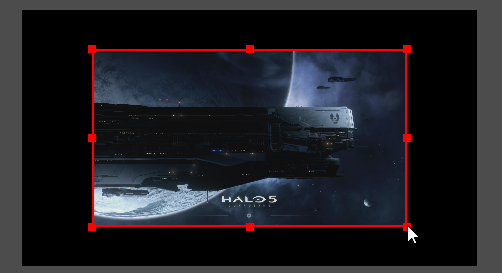

如果不希望内部 PCIe 采集卡占据整个屏幕，可以抓住一个角并向中心拖动以将其缩小。这有助于在两侧添加边框或叠加层，而不会遮挡游戏画面。
裁剪

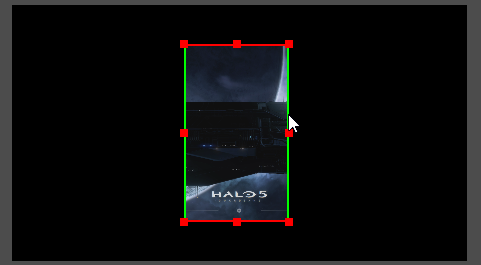

如果正在从输出 4:3 或非宽屏信号的较旧游戏机进行采集，可以按住 ALT 键并拖动一侧以裁剪来自内部 PCIe 采集卡的视频。在进行裁剪的位置会看到绿色边框。
对于更高级的控制选项，可以右键单击内部 PCIe 采集卡源，然后转到"变换"、"编辑变换"。这对于输入特定值以确保准确性很有用。
图层顺序
如果您计划在场景中使用内置 PCIe 采集卡的视频以及其他叠加层或图层，您需要确保这些叠加层位于内置 PCIe 采集卡图层的上方。
与 Photoshop 或其他图像编辑器类似，源列表底部的图层处于背景中，列表顶部的图层处于前景中。
OBS Studio 常规设置
为了快速设置OBS Studio，您可能需要尝试自动配置向导。此向导可在"工具"菜单下找到。
此向导将根据您的计算机的各种详细信息（如显示器分辨率、系统性能和网络速度）来设置OBS Studio。这是开始使用的好选择。
OBS Studio内有许多选项，但并非所有选项都适用于使用内置 PCIe 采集卡的基础操作。因此，我们将重点关注基础知识。首先，我们需要确保软件以正确的分辨率和帧率运行。
视频

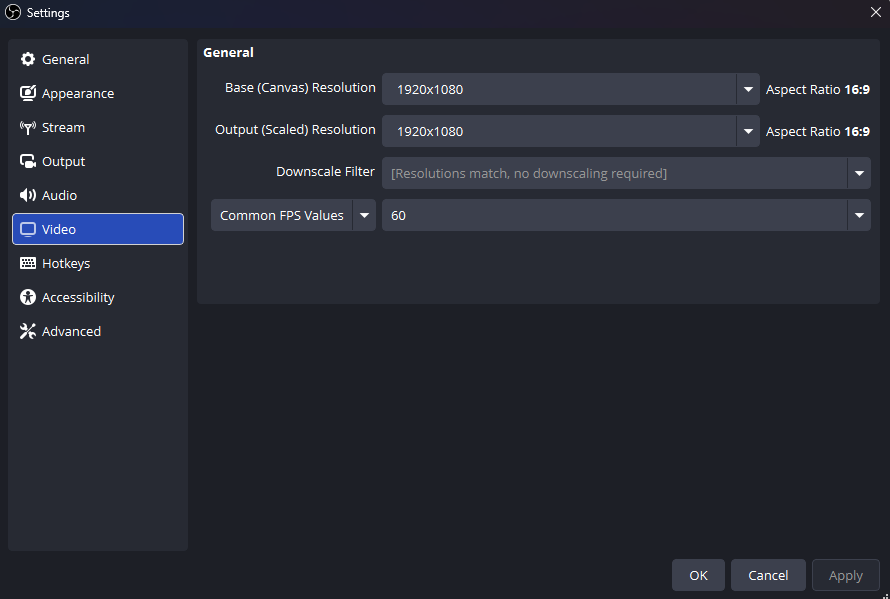

我们可以通过进入文件> 设置来完成此操作。然后进入视频选项卡。如果自动配置向导尚未更改此设置，您通常需要将基础（画布）分辨率设置为1920x1080。这是您的画布的分辨率或包含图层和覆盖层的工作区域。
接下来的输出（缩放）分辨率选项是最终记录到计算机磁盘或发送到流媒体服务的内容。如果您的网络连接较慢或计算机性能较弱，您可以将输出（缩放）分辨率降低至1280x720。
如果您正在捕获以4K运行的主机，并计划录制视频，那么您可能希望将画布设置为3840x2160而不是1920x1080，然后使用输出（缩放）分辨率来确定录制或发送到直播流的内容。
接下来，您需要选择直播流或录制的帧速率或FPS。通常您需要将其设置为60。

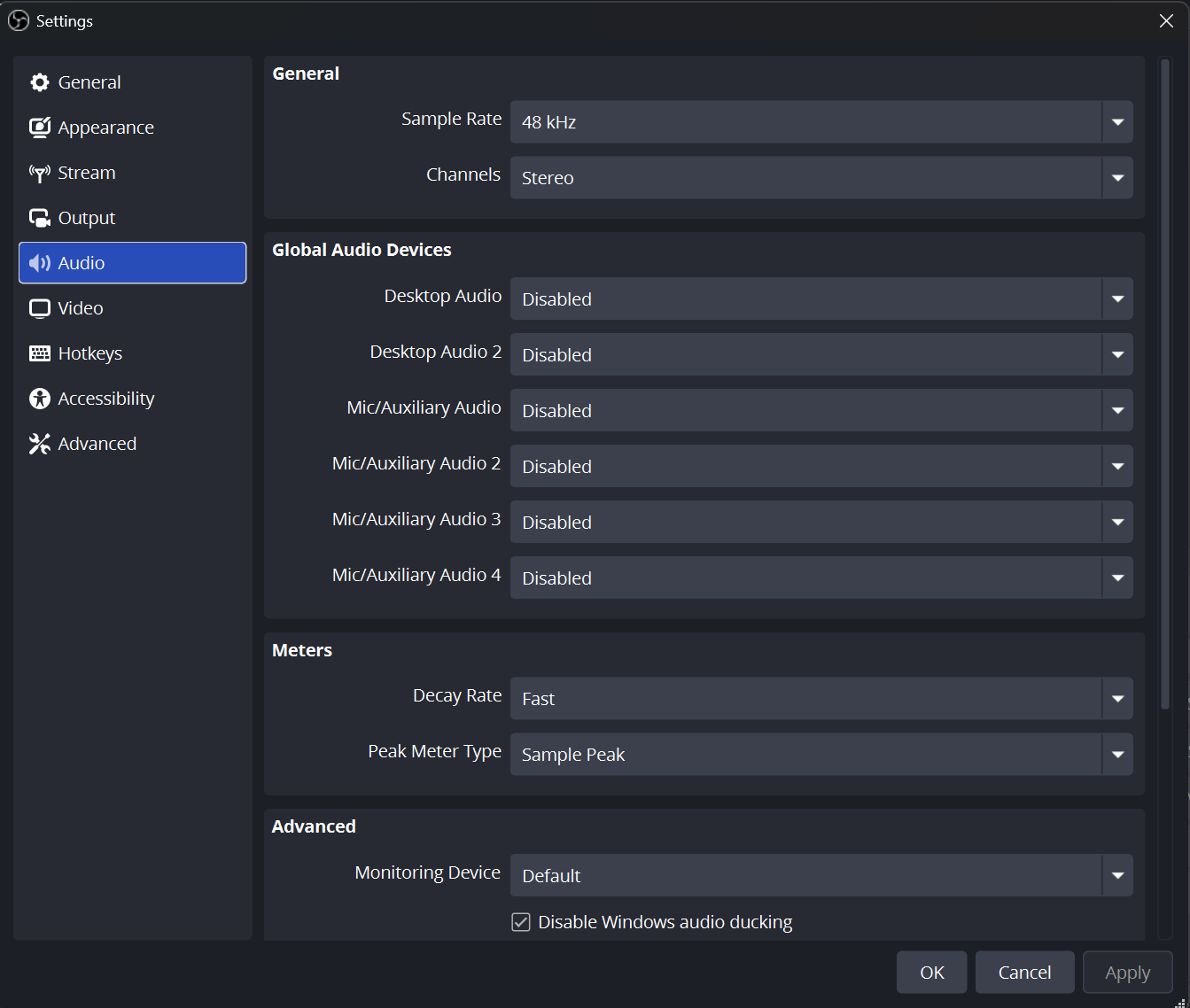

音频
常规
在设置中的音频菜单内,请确保采样率设置为 48Khz。我们的 Elgato Game Capture设备本身以 48Khz 运行。将其设置为 44.1Khz 可能导致音频卡顿、音频随时间漂移或其他异常。
我们的设备以立体声捕获音频,不支持环绕声。将通道设置为立体声。
设备
在设备部分中,我们可以分配额外的音频源以用于您的直播或录制。
桌面音频是指来自您系统的声音。默认将尝试使用与计算机相同的设备。但如果您有特定的设置,不希望其更改,您可以指定特定设备。
麦克风/辅助音频用于添加额外的音频输入源。这些可能是 USB 麦克风、线路输入或来自混音板的其他输入。
高级
如果您希望听到来自您的卡或其他硬件输入的音频,请确保选择您希望听到此音频的设备。通常这将与桌面音频相同的设备。
输出

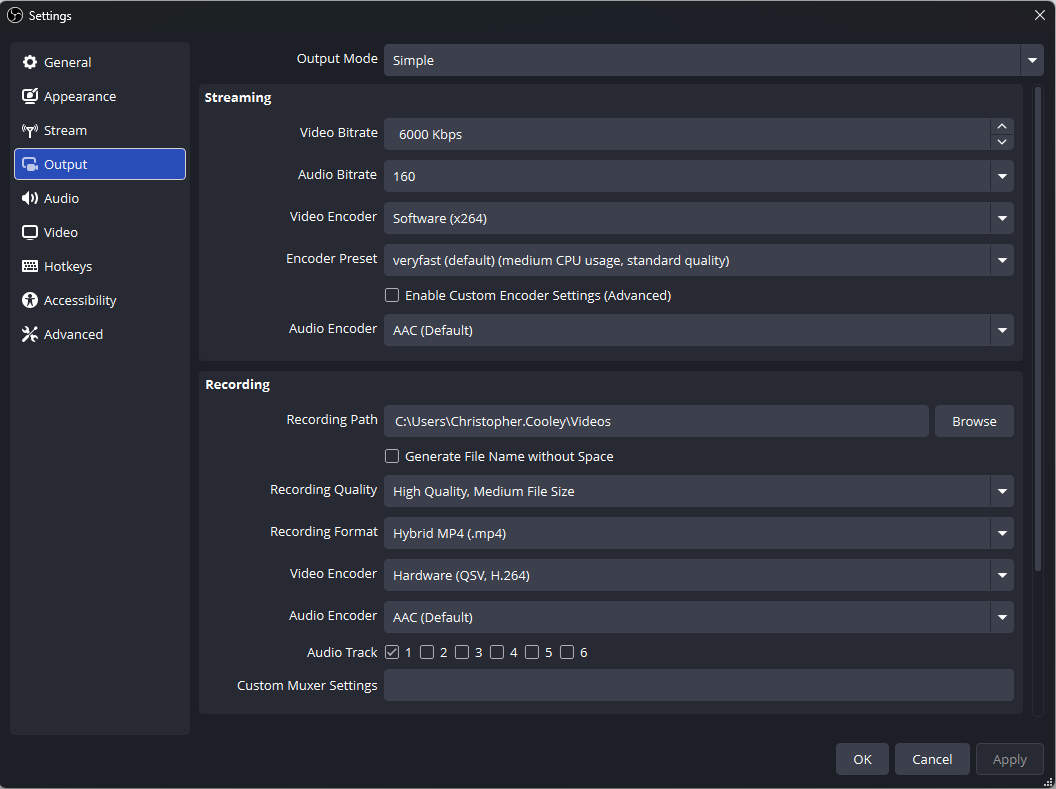

输出选项卡用于控制输出文件的类型、文件大小和保存位置。建议新手将输出模式保持为简单模式。
视频比特率
如果您主要使用OBS Studio进行直播，则需要将视频比特率设置为在您的互联网上传速度范围内的水平。一个好的规则是将其设置为上传速度的80%。如果您的上传速度为5000Kbps或5Mbps，那么将此值设置为4000Kbps将是一个很好的起点。
编码器
编码器选项是指系统中哪个部分将负责压缩视频用于直播或录制。
软件 (x264)将使用您系统的处理器，通常对计算机性能的影响较大，但可能会产生更高的质量。
硬件 (NVENC)将使用您系统的NVIDIA显卡，通常对计算机性能的影响较小，但可能会产生较低的质量。
音频比特率
这控制了您直播音频的比特率，因此也控制了音频质量。128Kbps至160Kbps之间是一个很好的起点。
故障排除
无信号
关闭 OBS Studio并打开我们的 Elgato Studio 软件以查看是否有信号通过。如果没有出现信号，您将需要进行一些常规故障排除。检查连接到 HDMI 直通端口的电视或显示器上是否有任何视频出现。确保您的游戏机或其他源设备上已禁用 HDCP 加密。
如果您在 Elgato Studio 中看到视频，那么您的设备工作正常。关闭 Elgato Studio。然后在 OBS Studio中，右键单击您的 internal PCIe Capture Card图层并转到属性。然后单击停用。等待 10 秒，然后单击激活。如果这没有帮助，请关闭属性。再次右键单击您的图层并转到删除。尝试如2. Getting Started with OBS Studio中所示重新创建视频捕获设备
视频尺寸不正确
如果您注意到来自内置 PCIe 采集卡的视频未填充场景或形状不正确，请尝试右键单击源列表中的内置 PCIe 采集卡图层，然后转到变换，并选择重置变换或拉伸到屏幕。
视频质量较低
您的Einternal PCIe Capture Card可能以较低的分辨率运行。右键单击您的internal PCIe Capture Card图层，然后转到属性。然后查找分辨率/帧率类型。将其从设备默认值设置为自定义。
转到列表中的下一个选项分辨率。选择您的源的分辨率，这可能是 3840x2160（用于 4K UHD）、1920x1080（用于 1080p）或 1280x720（用于 720p）。
下一个选项帧率可以设置为最高帧率。
视频格式可以设置为默认值、YV12 或 NV12。
我的 Chat Link 音频无法工作
OBS Studio对你的 内部 PCIe 采集卡使用的音频设置与你在 Elgato Studio 软件中设置的可能不同。
请确保你遵循我们在 Chat Link 设置中的说明
