某些 Elgato 设备具有更改其 EDID 设置的能力。本文将介绍如何更改 EDID 设置、EDID 模式的功能以及推荐设置。
目录
什么是 EDID?
EDID（扩展显示识别数据）是一个小型配置文件，存储在接收视频信号的设备上，例如电视、显示器和采集卡。
EDID 文件包含有关设备（电视/显示器）可以接受的信号类型的信息，例如分辨率、帧速率、HDR 格式、位深度、音频（立体声、多声道）等。
EDID 从显示设备传输到连接到显示器的设备，例如游戏机或计算机，以便游戏机或计算机知道它可以发送给显示器的分辨率、帧速率等。
了解有关 EDID 的更多信息 - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
具有 EDID 设置的设备
这些设备可以更改其 EDID 设置：
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID 设置
EDID 设置位于 Elgato Studio Software 中。

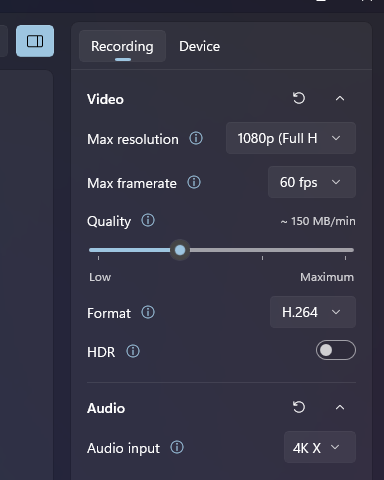

1) 单击右上角的展开器。
.

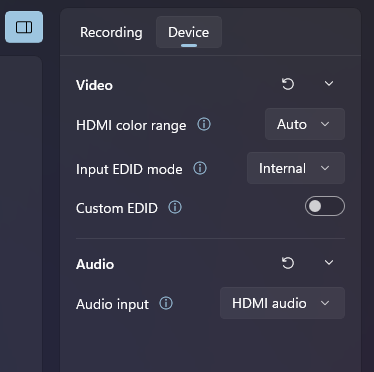

2) 导航到设备选项卡
输入 EDID 模式

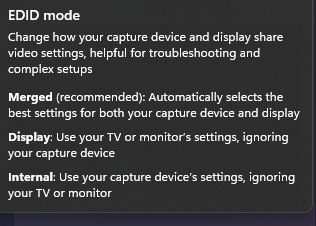

此设置将更改采集设备的 EDID 模式。EDID 模式包括： 合并、显示器、内部。
选择内部 EDID 模式将使用的 EDID 文件。这也是可以使用自定义 EDID 文件的位置。自定义 EDID 文件必须为 .bin 格式。
此设置仅在输入 EDID 模式设置为内部时生效。
注意：Elgato Support 无法协助创建自定义 EDID .bin 文件。
EDID 模式
合并
这是默认 EDID 模式。
此模式将已连接的电视/显示器的 EDID 与采集设备的功能相结合，以创建优化的 EDID。
推荐用于： 典型的主机捕获设置，其中电视或显示器连接到捕获卡 HDMI 输出。
内部
此模式将捕获设备的 EDID 设置为 EDID（内部）设置定义的文件。在此模式下，连接的电视/显示器功能将被忽略。
推荐用于：双 PC 捕获设置，其中仅使用捕获卡的 HDMI 输入，HDMI 输出未使用。
警告
如果内部 EDID 定义的分辨率或帧率不受连接的显示器支持，可能导致显示器显示黑屏、错误消息或无信号。
显示
此模式将连接到捕获卡输出的显示器的 EDID 复制到捕获卡上。
推荐用于：如果合并 EDID 模式导致连接的显示器出现图像问题，请使用此设置。
警告：
如果显示器 EDID 定义的分辨率或帧率不受捕获卡支持，捕获设备信号可能显示不正确或根本不显示。
如需任何协助，请随时 通过右侧的小部件联系我们。
