本文涵蓋以下擷取裝置，步驟將相似：
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
在本指南中，我們將向您展示如何使用您的內部 PCIe 擷取卡搭配 OBS Studio，並設定軟體以充分利用您的裝置進行錄製或串流。雖然本指南是為 OBS Studio編寫的，但許多步驟對於 Streamlabs OBS也是相同的。
什麼是 OBS Studio？
OBS Studio 是一個免費的開源串流和錄製工具，具有強大的覆蓋層系統和音訊控制。它可以串流到 Twitch、YouTube、Mixer、Facebook、Twitter、RestreamIO等。它也可以同時以不同的品質設定進行錄製和串流。
您可以從這裡下載最新版本的 OBS Studio：https://obsproject.com/download
本指南所示的目前版本：32.1.2
如果您有興趣進一步了解 OBS Studio 及其功能，這是由 EposVox 提供的 OBS Studio 學習課程：OBS Studio Master Class
OBS Studio 入門

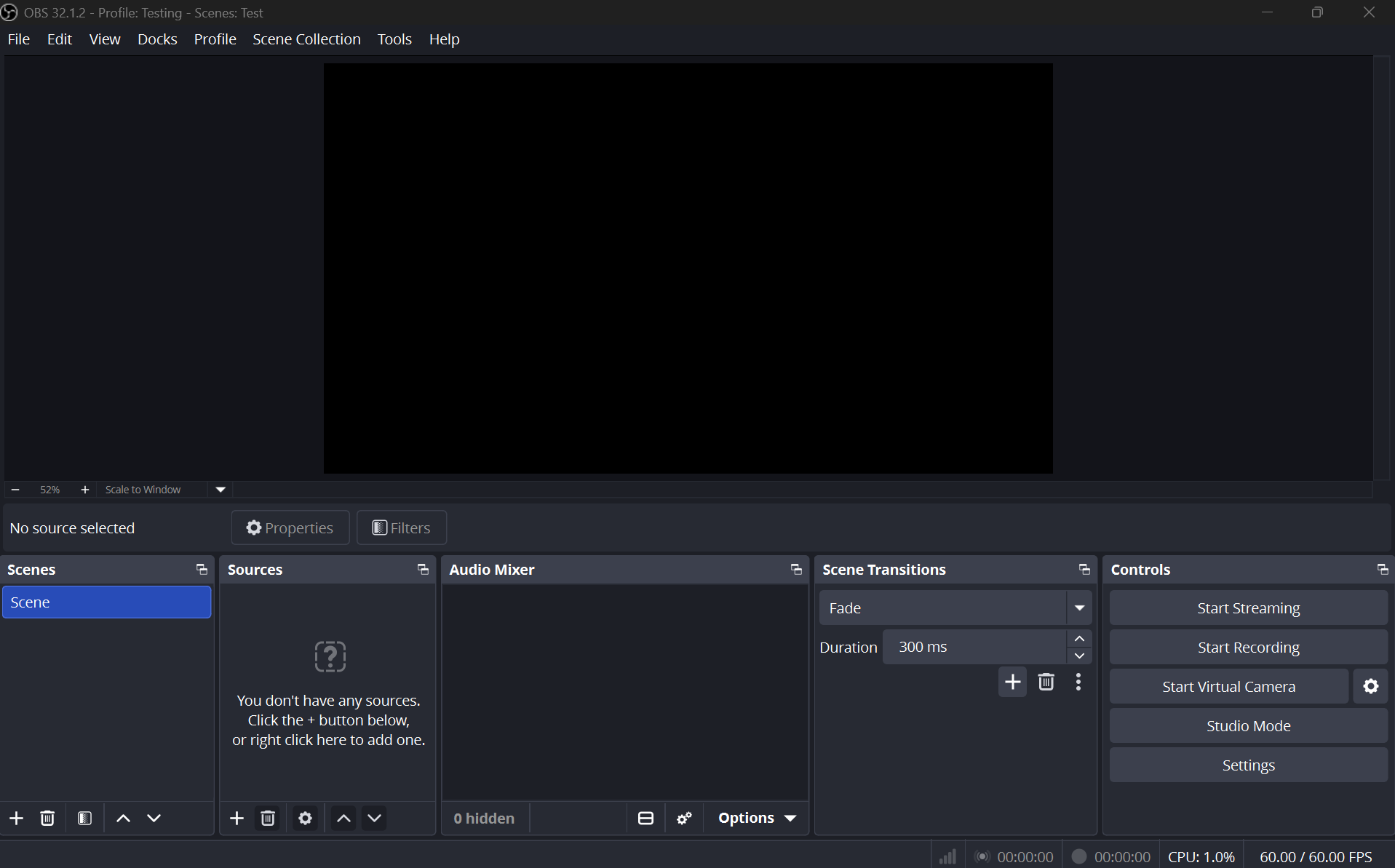

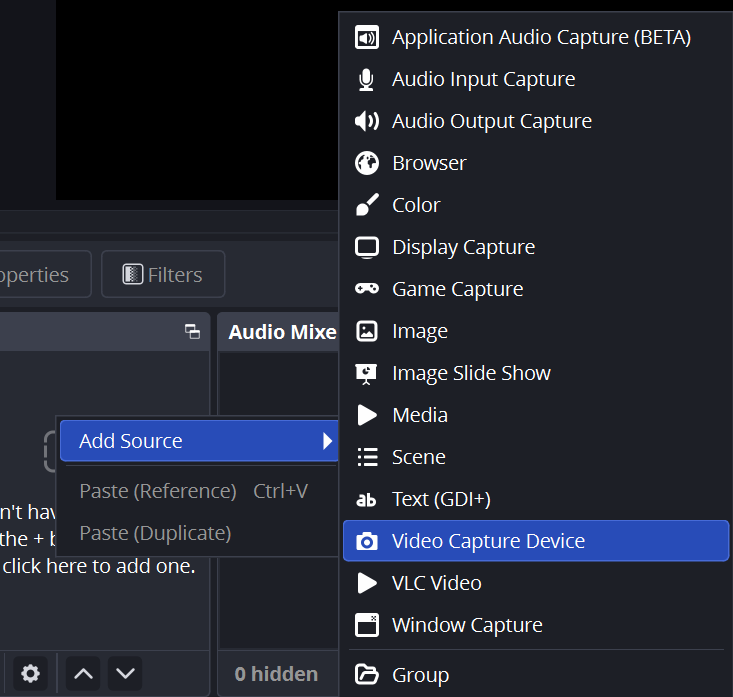

安裝並開啟 OBS Studio後，請轉到 OBS Studio視窗的下半部分。您應該會在左側找到一個名為場景的欄位，其旁邊是一個名為來源的欄位。在來源欄位下方，按一下下方的 + 按鈕。然後選擇視訊擷取裝置。

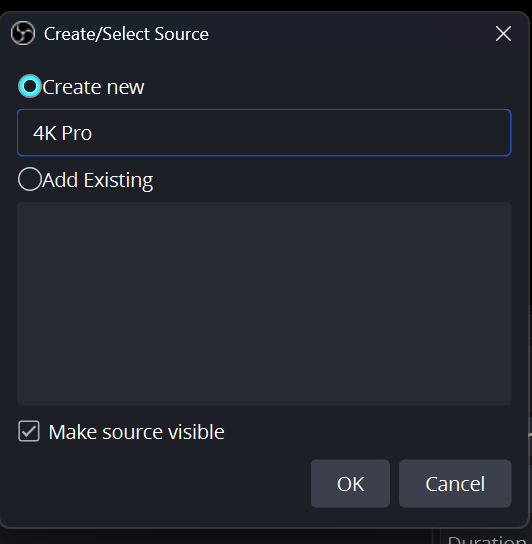

會出現一個新的小視窗，要求您為圖層命名。您可以隨意為其命名，但在本指南中我們將其稱為「4K Pro」。按一下「確定」。

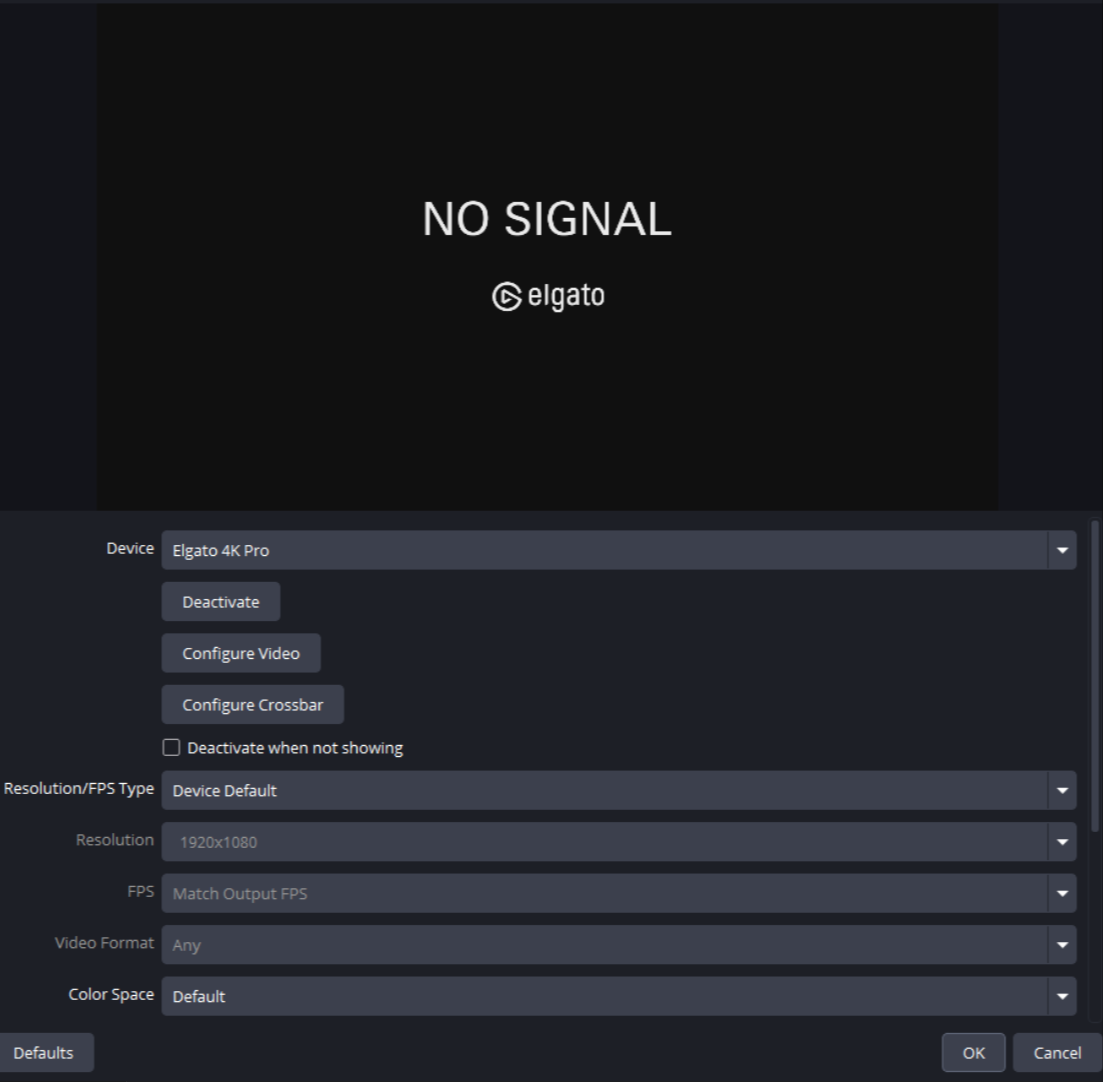

將出現一個帶有預覽的新較大視窗（如下所示）。這要求您從清單中選擇擷取裝置並對其進行設定。在「裝置選擇」上，選擇按名稱列出擷取卡的選項。
高動態範圍 (HDR) 內容
注意：適用於 Game Capture 4K60 Pro MK.2 和 Game Capture 4K Pro
如果您正在擷取 HDR 來源，內部 PCIe 擷取卡將自動將信號轉換為 SDR，以相容 OBS Studio。這被稱為色調對映。
OBS Studio中的影像看起來會與連接到直通的 HDR 顯示器上的外觀不同。但這是正常的行為。
為了讓 HDR 至 SDR 色調對映正常運作，Elgato Studio 軟體必須關閉。當 Elgato Studio 開啟時，該裝置將切換為向您的電腦發送 HDR 視訊，OBS Studio內的視訊將再次看起來褪色。
屬性

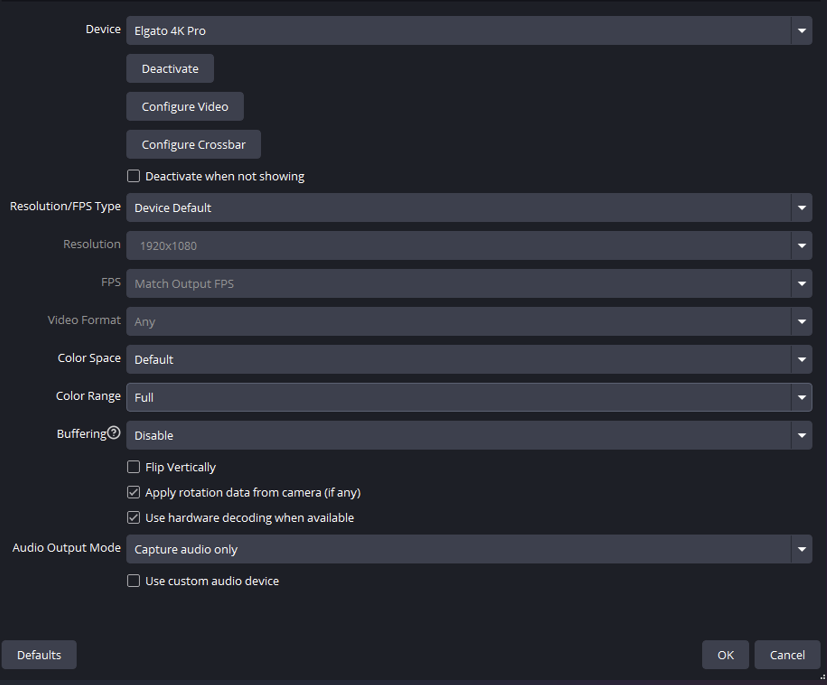

在裝置選擇和預覽下方，您有一組可以變更的屬性。
停用/啟用
此函式用於從 OBS Studio本質上關閉裝置或將其打開。如果您遇到問題，這可能會有幫助，可以作為軟體重設裝置的方式。更多資訊請參閱#故障排除。
設定視訊

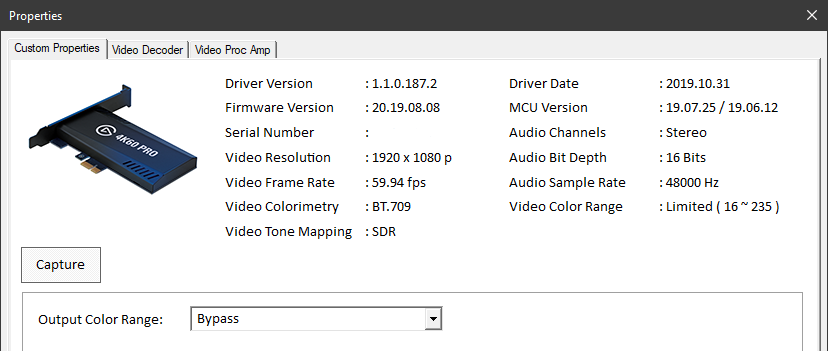

內部 PCIe 擷取卡的設定視訊函式用於檢視卡接收的信號資訊。有時您的 PC 可能會傳送與您預期不同的信號。因此，如果您要對來自您的 PC、主機或其他來源的信號類型進行故障排除，這很有用。也是查看驅動程式資訊的好方法。
設定交叉列
此按鈕目前不與我們的裝置搭配使用。
解析度/FPS 類型
這用於在自動或自訂解析度和影格速率之間切換。您通常可以將其保留為裝置預設值。更多資訊請參閱#故障排除。
色彩空間
您可以將其保留為預設值。
色彩範圍
「完整」和「部分」指的是範圍的擴展程度。設定不正確可能會導致您的視訊顯示過度對比或褪色。如果您正在擷取來自 PC 的視訊，這可能需要設定為「完整」。如果您正在從主機擷取，通常建議使用預設值或部分。
緩衝
將「緩衝」保留為停用。
音訊輸出模式
我們通常建議將其設定為「僅擷取音訊」。如果您想聆聽來自內部 PCIe 擷取卡的音訊，我們建議使用 OBS Studio的「音訊監控」功能。
不過，您也可以使用選項「輸出桌面音訊 (Wave Out)」或「輸出桌面音訊 (DirectSound)」來執行此操作。請記住，您的檢視者將聽到的音訊現在將來自您的「桌面音訊」軌道。
自訂音訊裝置 / 設定 Chat Link
若要在 OBS Studio 內搭配您的內部 PCIe 擷取卡使用 Chat Link，請右按您的內部 PCIe 擷取卡圖層並前往「屬性」。然後啟用「自訂音訊裝置」。下方將出現一個新的下拉式選單。
如果您已將 Chat Link 連接到電腦上的麥克風或線路輸入，它將列在此選單中。通常這將是整合音訊，可能被列為「線路輸入 (高清晰音訊裝置)」
這將允許 OBS Studio 覆蓋內部 PCIe 擷取卡的機板音訊輸入，而改用您的線路輸入連接。
如需有關 Chat Link 及其運作方式的詳細資訊，請參閱我們的 Chat Link 使用者指南。
調整場景
OBS Studio的預覽代表檢視者所看到的內容。這稱為「畫布」，您可以在場景中移動、旋轉、縮放、裁剪和拉伸不同的物件。此區域也可以在錄製或串流時即時變更。您可以在錄製或串流時新增或移除物件以及移動或縮放它們，這些變更將出現在您的錄製檔案中或顯示給您的串流檢視者。
轉換
移動
若要在場景中移動物件，您可以將滑鼠懸停在預覽上方，或在來源清單中選取該物件。然後在預覽中拖曳它。
縮放
如果您不希望內部 PCIe 擷取卡佔滿整個螢幕，您可以抓住其中一個角落並向中心拖曳以使其縮小。這對於在側邊添加邊框或疊加層且不覆蓋遊戲內容很有幫助。
裁剪
如果您從輸出 4:3 或非寬螢幕訊號的較舊主機擷取，可以按住 ALT 鍵並拖曳邊側以裁剪來自內部 PCIe 擷取卡的影片。您將看到一條綠色邊框，表示已進行裁剪。
如需更多進階控制項，您可以右鍵點按內部 PCIe 擷取卡來源，然後前往轉換、編輯轉換。這對於輸入特定的精確值很有用。
圖層順序
如果您計畫在場景中使用內部 PCIe 擷取卡的影片並添加疊加層或其他圖層，您需要確保這些疊加層位於內部 PCIe 擷取卡圖層的上方。
就像 Photoshop 或其他影像編輯器一樣，來源列表底部的圖層在背景中，列表頂部的圖層在前景中。
OBS Studio 一般設定
若要快速開始設定 OBS Studio，您可以嘗試使用自動設定精靈。此精靈可在「工具」選單中找到。
此精靈將根據您電腦的各種詳細資訊（例如螢幕解析度、系統效能和網際網路速度）來設定 OBS Studio。這是開始使用的不錯選擇。
OBS Studio內有許多選項，但並非所有選項都適用於使用內部 PCIe 擷取卡的基本操作。因此我們將專注於基礎設定。首先，我們需要確保軟體以正確的解析度和畫率運作。
視頻

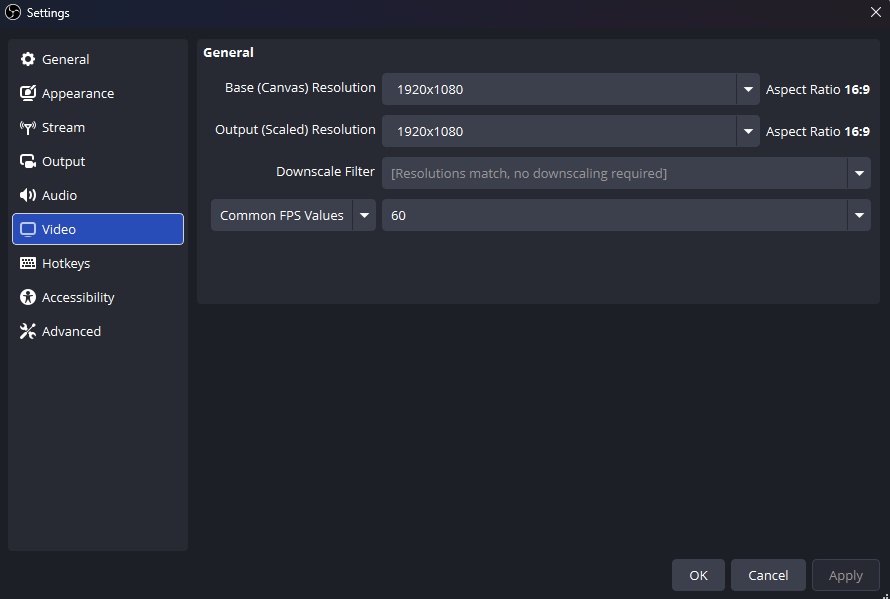

我們可以進入 File> Settings來執行此操作。然後進入 Video標籤。如果 Auto-Configuration Wizard尚未更改此設定，您通常會想將 Base (Canvas) Resolution設定為 1920x1080。這是您的 Canvas或包含圖層和覆蓋圖的工作區域的解析度。
下一個 Output (Scaled) Resolution選項是最終錄製到您電腦磁碟或傳送至串流服務的內容。如果您的網際網路連線速度較慢或電腦效能較弱，可以將 Output (Scaled) Resolution降低到 1280x720，例如。
如果您正在擷取以 4K 執行的主機，並計畫錄製影片，則您可能希望將畫布設定為 3840x2160 而不是 1920x1080，然後使用 Output (Scaled) Resolution來決定錄製或傳送至串流的內容。
接下來，您會想要選擇串流或錄製的幀率或 FPS。通常您會想將此設定為 60。
音訊
一般

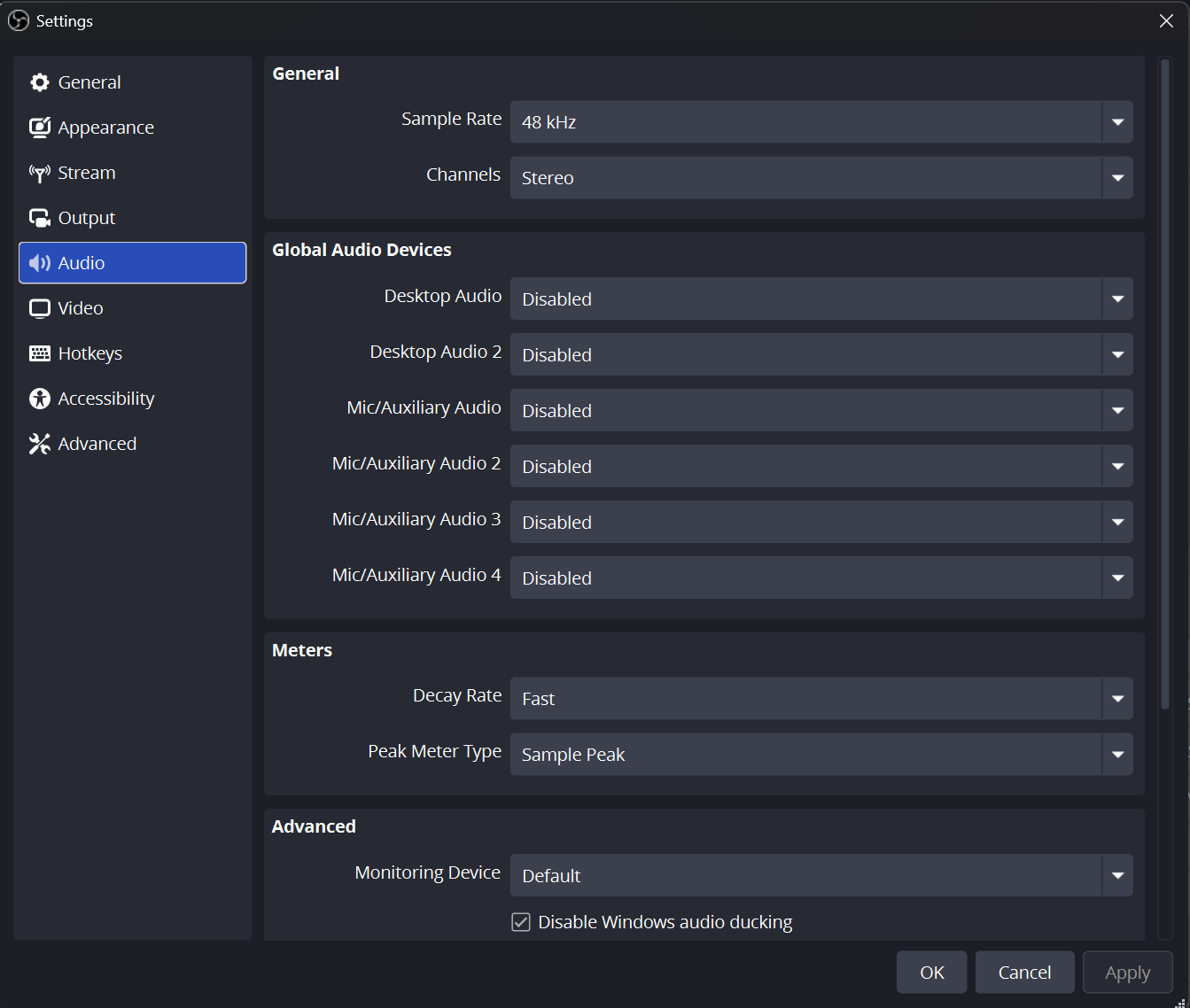

在「設定」中的音訊選單內，我們需要確保取樣率設定為 48Khz。我們的 Elgato Game Capture裝置原生支援 48Khz 的取樣率。將其設定為 44.1Khz 可能會導致音訊卡頓、音訊隨時間漂移或其他異常狀況。
我們的裝置以立體聲捕擷音訊，不支援環繞聲。將聲道設定為立體聲。
裝置
在裝置區段中，我們可以指定要在您的直播或錄製中使用的其他音訊來源。
桌面音訊是指來自您系統的聲音。「預設」將嘗試使用與您為電腦設定的相同裝置。但如果您有特定的設定，且不希望其改變，您可以指定特定的裝置。
麥克風/輔助音訊用於新增其他音訊輸入來源。這些可以是 USB 麥克風、線路輸入或來自混音器的其他輸入。
進階
如果您想要聽到來自您的卡或其他硬體輸入的音訊，請確保選擇您想要聽到此音訊的裝置。通常這會與桌面音訊相同的裝置。
輸出

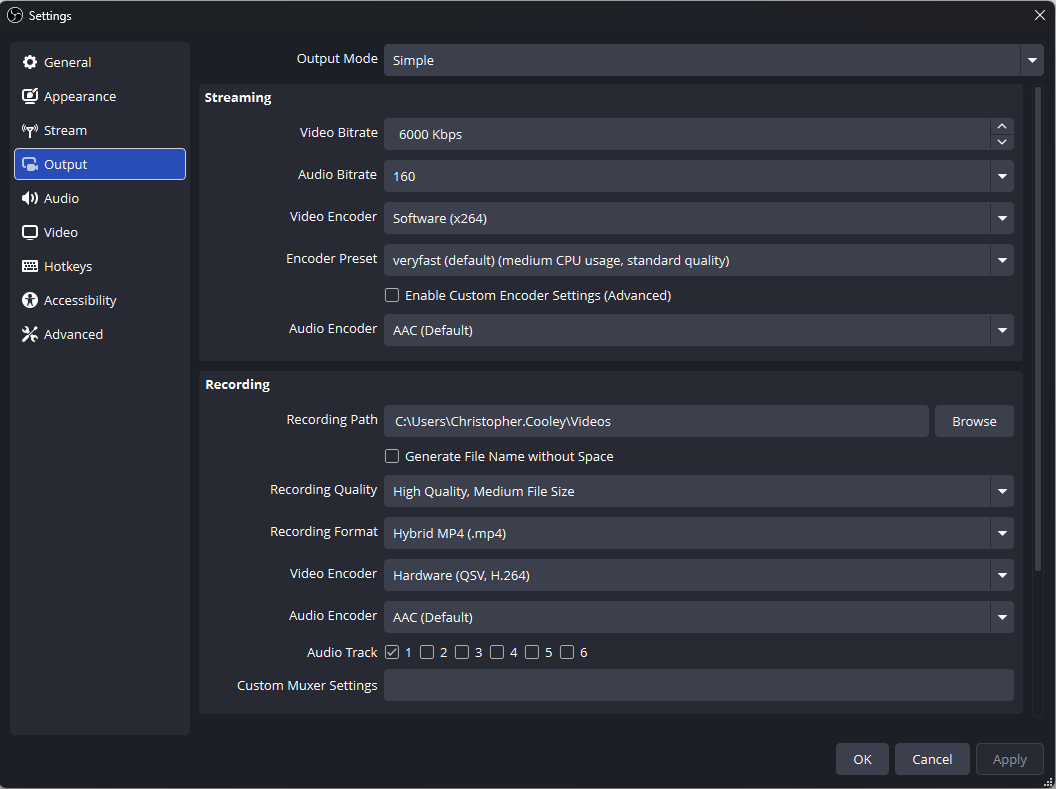

輸出標籤是我們控制輸出檔案類型、檔案大小和保存位置的地方。建議初始使用時將輸出模式保持設定為簡單。
影片位元速率
如果您主要使用 OBS Studio進行串流，您會希望將影片位元速率設定為遠低於您網際網路上傳速度的水準。一個好的規則是將其設定為您上傳速度的 80%。如果您的上傳速度為 5000Kbps 或 5Mbps，則將此值設定為 4000Kbps 是一個很好的起點。
編碼器
編碼器選項是指您系統中的哪個部分將進行工作以壓縮您的影片以供串流或錄製。
軟體 (x264)將使用您系統的處理器，通常對電腦效能的影響更大，但可能會獲得更高的品質。
硬體 (NVENC)將使用您系統的 Nvidia 顯示卡，通常對電腦效能的影響較小，但可能會導致較低的品質。
音訊位元速率
這控制您串流音訊的位元速率和品質。128Kbps 到 160Kbps 之間是一個很好的起點。
疑難排解
無訊號
關閉 OBS Studio並開啟我們的 Elgato Studio 軟體，查看是否有訊號通過。如果沒有訊號出現，您將需要進行一些基本疑難排解。檢查連接到 HDMI 直通連接埠的電視或監視器上是否有任何影片顯示。確保您的遊戲主機或其他來源裝置上已停用 HDCP 加密。
如果您在 Elgato Studio 中看到影片，則您的裝置運作正常。關閉 Elgato Studio。然後在 OBS Studio中，在您的 internal PCIe Capture Card圖層上按滑鼠右鍵，然後移至「屬性」。然後按一下「停用」。等待 10 秒，然後按一下「啟用」。如果這沒有幫助，則關閉「屬性」。再次在您的圖層上按滑鼠右鍵，然後移至移除。嘗試重新建立影片擷取裝置，如 2. Getting Started with OBS Studio所示
影片大小不正確
如果您發現來自 internal PCIe Capture Card的影片未填滿您的場景或形狀不對，請嘗試在您的來源清單中右鍵點擊 internal PCIe Capture Card圖層，然後前往「轉換」，並選擇「重置轉換」或「縮放至螢幕」。
視頻品質較低
您的Einternal PCIe Capture Card可能以較低解析度運作。右擊您的internal PCIe Capture Card圖層並前往Properties。然後尋找Resolution/FPS Type。將此從Device Default設定為Custom。
前往清單中的下一個選項Resolution。選擇您的來源解析度，這可能是用於4K UHD的3840x2160、用於1080p的1920x1080或用於720p的1280x720。
下一個選項FPS可設定為Highest FPS。
Video Format可設定為Default、YV12或NV12。
我的 Chat Link 音訊無法運作
OBS Studio不會針對您的 internal PCIe Capture Card使用與您在 Elgato Studio 軟體中設定相同的音訊設定。
請確保您遵循我們在 Chat Link Setup中的說明
