以下文章所述軟體現已列為舊版 (EOL) 狀態，不再進行開發。以下資訊可能已過期、不再可用，或與目前 Elgato 產品的功能不相符。 |
注意：Elgato Studio Software 也支援 EDID 變更。
部分 Elgato 裝置可以變更其 EDID 設定。本文將說明如何變更 EDID 設定、EDID 模式的作用及建議的設定。
只有 Windows 上的 4K Capture Utility 支援變更 EDID 設定。
目錄
什麼是 EDID？
EDID（擴展顯示識別資料）是一個儲存在接收視訊訊號的裝置上的小型組態檔案，例如電視、監視器和擷取卡。
EDID 檔案包含有關裝置 (電視/監視器) 可接受的訊號類型的資訊，例如解析度、影格速率、HDR 格式、位元深度、音訊 (立體聲、多聲道) 等。
EDID 從顯示裝置傳輸至連接至顯示裝置的裝置（如遊戲主機或電腦），以便遊戲主機或電腦知道可以傳送至顯示裝置的解析度、影格速率等。
深入瞭解 EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
具有 EDID 設定的裝置
這些裝置可以變更其 EDID 設定：
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID 設定
EDID 設定位於 4K Capture Utility 設定中。

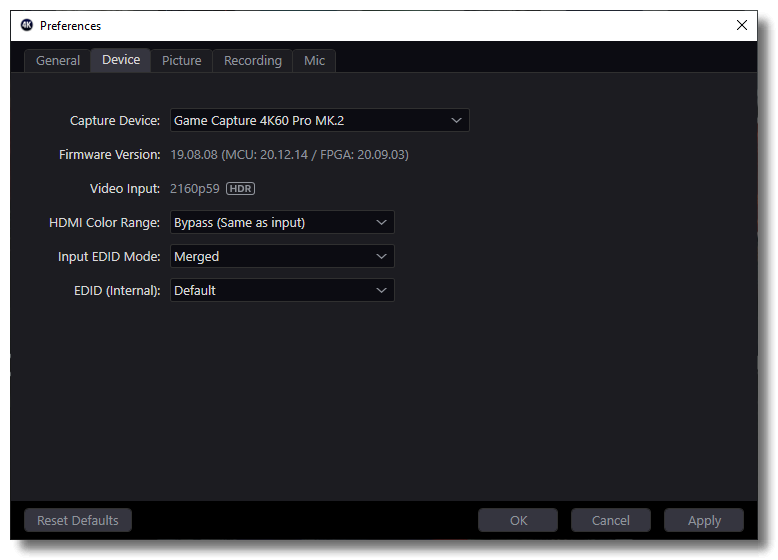

1) 在 4K Capture Utility 中按一下「設定」。
2) 導覽至「裝置」選項卡
輸入 EDID 模式
此設定將變更擷取裝置的 EDID 模式。
EDID 模式包括：合併、顯示、內部
EDID (內部)
選擇「內部 EDID」模式將使用的 EDID 檔案。這也是可使用自訂 EDID 檔案的位置。自訂 EDID 檔案必須採用 .bin 格式。
此設定僅在「輸入 EDID 模式」設為「內部」時生效。
EDID 模式
合併
這是預設的 EDID 模式。
此模式結合已連接的電視/監視器的 EDID 和擷取裝置的功能，以建立最佳化的 EDID。
建議用於：典型的遊戲主機擷取設定，其中電視或監視器連接至擷取卡 HDMI 輸出。
內部
此模式將擷取裝置的 EDID 設為「EDID (內部)」設定定義的檔案。在此模式中，已連接的電視/監視器功能被忽略。
建議用於：雙 PC 擷取設定，其中只使用擷取卡的 HDMI 輸入，HDMI 輸出未使用。
EDID 內部
此設定將選擇要在「內部」模式中使用的 EDID。
使用雙 PC 設定時，建議設定是使用與主要遊戲監視器解析度相對應的 EDID 檔案
- 如果遊戲監視器是 1440p，請選擇 1440p EDID。
- 如果遊戲監視器是 1080p，請選擇 1080p EDID。
透過從下拉式選單中選擇「自訂」選項，可支援自訂 EDID 檔案。
支援採用 .bin 格式的有效 256 位元組 EDID 檔案。
警告
如果內部 EDID 定義連接的顯示裝置不支援的解析度或影格速率，可能導致顯示裝置顯示黑屏、錯誤訊息或無訊號。
顯示
此模式將連接至擷取卡輸出的顯示裝置的 EDID 複製到擷取卡。
建議用於：如果「合併 EDID」模式導致連接的顯示裝置出現影像問題，請使用此設定。
警告：
如果顯示裝置 EDID 定義擷取卡不支援的解析度或影格速率，擷取裝置訊號可能顯示不正確或根本無訊號。
