Einige Elgato-Geräte bieten die Möglichkeit, ihre EDID-Einstellungen zu ändern. Dieser Artikel erläutert, wie Sie die EDID-Einstellung ändern, was die EDID-Modi bewirken und welche Einstellungen empfohlen werden.
Inhaltsverzeichnis
Was ist EDID?
EDID (Extended Display Identification Data) ist eine kleine Konfigurationsdatei, die auf Geräten gespeichert ist, die Videosignale empfangen, wie Fernseher, Monitore und Capture-Karten.
Die EDID-Datei enthält Informationen über die Art des Signals, das das Gerät (Fernseher/Monitor) akzeptieren kann, z. B. Auflösung, Bildwiederholrate, HDR-Format, Bittiefe, Audio (Stereo, Multi-Channel) und vieles mehr.
Das EDID wird vom Anzeigeendgerät an das mit dem Anzeigeendgerät verbundene Gerät übertragen, z. B. eine Konsole oder ein Computer, damit die Konsole oder der Computer weiß, welche Auflösungen, Bildwiederholraten usw. es an die Anzeige senden kann.
Weitere Informationen zu EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Geräte mit EDID-Einstellungen
Diese Geräte können ihre EDID-Einstellung ändern:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID-Einstellungen
Die EDID-Einstellungen befinden sich in der Elgato Studio Software.
1) Klicken Sie auf das Expander-Symbol in der oberen rechten Ecke.
.

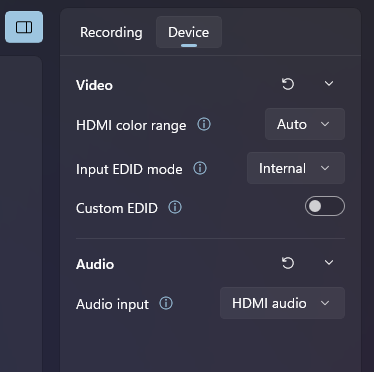

2) Navigieren Sie zur Registerkarte „Gerät
Input EDID Mode
Diese Einstellung ändert den EDID-Modus des Capture-Geräts. Die EDID-Modi sind: Kombiniert, Anzeige, Intern.
Wählen Sie die EDID-Datei aus, die der interne EDID-Modus verwendet. Hier können auch benutzerdefinierte EDID-Dateien verwendet werden. Benutzerdefinierte EDID-Dateien müssen im .bin-Format vorliegen.
Diese Einstellung wird nur wirksam, wenn der Input EDID Mode auf „Intern
Hinweis: Elgato Support kann bei der Erstellung von benutzerdefinierten EDID-.bin-Dateien nicht helfen.

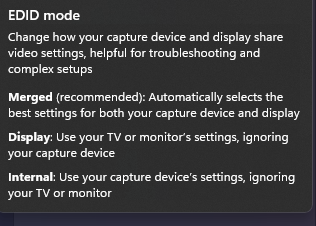

EDID-Modi
Kombiniert
Dies ist der Standard-EDID-Modus.
Dieser Modus kombiniert das EDID des angeschlossenen Fernsehers/Monitors und die Funktionen des Capture-Geräts zu einem optimierten EDID.
Empfohlen für: Typisches Setup zur Konsolenerfassung, bei dem ein TV oder Monitor mit dem HDMI-Ausgang der Erfassungskarte verbunden ist.
Intern
Dieser Modus setzt das EDID der Erfassungskarte auf die durch die Einstellung EDID (Intern) definierte Datei. In diesem Modus werden die Fähigkeiten des angeschlossenen TV/Monitors ignoriert.
Empfohlen für: Setup mit zwei PCs zur Erfassung, bei dem nur der HDMI-Eingang der Erfassungskarte verwendet wird und der HDMI-Ausgang nicht genutzt wird.
Warnung
Wenn das interne EDID eine Auflösung oder Bildwiederholfrequenz definiert, die vom angeschlossenen Display nicht unterstützt wird, kann das Display einen schwarzen Bildschirm, eine Fehlermeldung oder kein Signal anzeigen.
Display
Dieser Modus kopiert das EDID des an den Erfassungskartenausgang angeschlossenen Displays auf die Erfassungskarte.
Empfohlen für: Verwenden Sie diese Einstellung, wenn der Modus „Zusammengeführtes EDID
Warnung:
Wenn das Display-EDID eine Auflösung oder Bildwiederholfrequenz definiert, die von der Erfassungskarte nicht unterstützt wird, kann das erfasste Signal falsch angezeigt werden oder gar nicht erscheinen.
