Algunos dispositivos Elgato tienen la capacidad de cambiar sus configuraciones de EDID. Este artículo te explicará cómo cambiar la configuración de EDID, qué hacen los modos de EDID y las configuraciones recomendadas.
Tabla de contenidos
¿Qué es EDID?
EDID (Datos de identificación de pantalla extendida) es un pequeño archivo de configuración almacenado en dispositivos que reciben señales de video, como televisores, monitores y tarjetas de captura.
El archivo EDID contiene información sobre el tipo de señal que el dispositivo (TV/Monitor) puede aceptar, como resolución, frecuencia de fotogramas, formato HDR, profundidad de bits, audio (estéreo, multicanal) y mucho más.
El EDID se transmite desde el dispositivo de pantalla al dispositivo conectado a la pantalla, como una consola u ordenador, para que la consola u ordenador sepa qué resoluciones, frecuencias de fotogramas, etc. puede enviar a la pantalla.
Obtén más información sobre EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivos con configuración de EDID
Estos dispositivos pueden tener su configuración de EDID modificada:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Configuración de EDID
La configuración de EDID se encuentra en Elgato Studio Software.

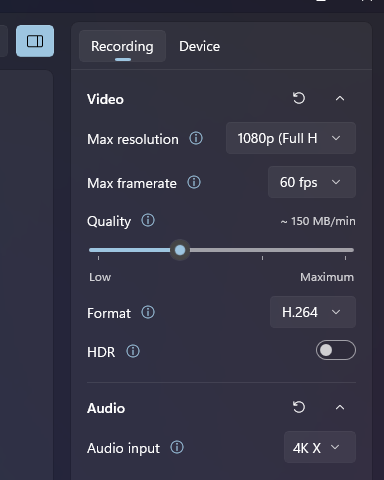

1) Haz clic en el Expansor en la esquina superior derecha.
.

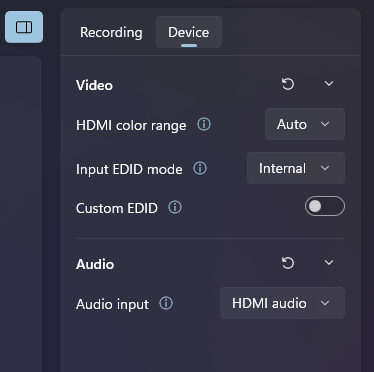

2) Navega a la pestaña Dispositivo
Modo EDID de entrada
Esta configuración cambará el modo EDID del dispositivo de captura. Los modos de EDID incluyen: Combinado, Pantalla, Interno.
Selecciona el archivo EDID que utilizará el modo EDID Interno. Este es también el lugar donde se pueden utilizar archivos EDID personalizados. Los archivos EDID personalizados deben estar en formato .bin.
Esta configuración entra en efecto solo cuando el modo EDID de entrada se establece en Interno.
Nota: Elgato Support no puede ayudar con la creación de archivos EDID .bin personalizados.

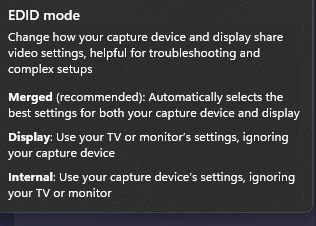

Modos de EDID
Combinado
Este es el modo EDID predeterminado.
Este modo combina el EDID del TV/Monitor conectado y las capacidades del dispositivo de captura para crear un EDID optimizado.
Recomendado para: Configuración típica de captura de consola donde un televisor o monitor está conectado a la salida HDMI de la tarjeta de captura.
Interno
Este modo establece el EDID del dispositivo de captura en el archivo definido por la configuración de EDID (Interno). En este modo se ignoran las capacidades del televisor/monitor conectado.
Recomendado para: Configuración de captura de PC doble donde solo se usa la entrada HDMI de la tarjeta de captura y la salida HDMI no se utiliza.
Advertencia
Si el EDID interno define una resolución o velocidad de fotogramas no compatible con la pantalla conectada, puede resultar en que la pantalla muestre una pantalla negra, un mensaje de error o sin señal.
Pantalla
Este modo copia el EDID de la pantalla conectada a la salida de la tarjeta de captura hacia la tarjeta de captura.
Recomendado para: Utilice esta configuración si el modo EDID combinado está causando problemas de imagen con la pantalla conectada.
Advertencia:
Si el EDID de la pantalla define una resolución o velocidad de fotogramas no compatible con la tarjeta de captura, la señal del dispositivo de captura puede parecer incorrecta o no aparecer en absoluto.
