Certains appareils Elgato ont la capacité de modifier leurs paramètres EDID. Cet article expliquera comment modifier le paramètre EDID, ce que font les modes EDID et les paramètres recommandés.
Table des matières
Qu'est-ce que l'EDID ?
L'EDID (Extended Display Identification Data) est un petit fichier de configuration stocké sur les appareils qui reçoivent des signaux vidéo, tels que les téléviseurs, les moniteurs et les cartes de capture.
Le fichier EDID contient des informations sur le type de signal que l'appareil (TV/Moniteur) peut accepter, telles que la résolution, la fréquence d'images, le format HDR, la profondeur de bits, l'audio (stéréo, multi-canal) et bien d'autres.
L'EDID est transmis de l'appareil d'affichage à l'appareil qui y est connecté, comme une console ou un ordinateur, afin que la console ou l'ordinateur sache quelles résolutions, fréquences d'images, etc., il peut envoyer à l'affichage.
En savoir plus sur l'EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Appareils avec paramètres EDID
Ces appareils peuvent avoir leur paramètre EDID modifié :
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Paramètres EDID
Les paramètres EDID sont situés dans le logiciel Elgato Studio.

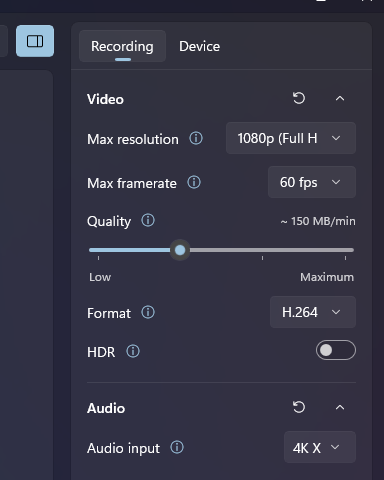

1) Cliquez sur l'expanseur dans le coin supérieur droit.
.

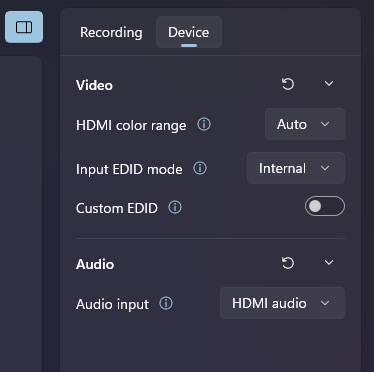

2) Accédez à l'onglet Appareil
Mode EDID d'entrée
Ce paramètre modifiera le mode EDID de l'appareil de capture. Les modes EDID incluent : Fusionné, Affichage, Interne.
Sélectionnez le fichier EDID que le mode EDID Interne utilisera. C'est également là que les fichiers EDID personnalisés peuvent être utilisés. Les fichiers EDID personnalisés doivent être au format .bin.
Ce paramètre n'entre en vigueur que lorsque le mode EDID d'entrée est défini sur Interne.
Remarque: Le support Elgato n'est pas en mesure d'aider à la création de fichiers EDID personnalisés au format .bin.

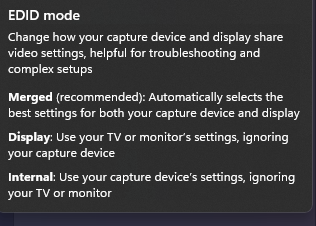

Modes EDID
Fusionné
C'est le mode EDID par défaut.
Ce mode combine l'EDID du téléviseur/moniteur connecté et les capacités de l'appareil de capture pour créer un EDID optimisé.
Recommandé pour : Configuration de capture de console typique où un téléviseur ou un moniteur est connecté à la sortie HDMI de la carte de capture.
Interne
Ce mode définit l'EDID du périphérique de capture sur le fichier défini par le paramètre EDID (Interne). Dans ce mode, les capacités du téléviseur/moniteur connecté sont ignorées.
Recommandé pour: Configuration de capture à double PC où seule l'entrée HDMI de la carte de capture est utilisée et la sortie HDMI n'est pas utilisée.
Attention
Si l'EDID interne définit une résolution ou une fréquence d'images non prise en charge par l'écran connecté, cela peut entraîner un écran noir, un message d'erreur ou l'absence de signal sur l'écran.
Écran
Ce mode copie l'EDID de l'écran connecté à la sortie de la carte de capture sur la carte de capture.
Recommandé pour: Utilisez ce paramètre si le mode EDID fusionné cause des problèmes d'image avec l'écran connecté.
Attention :
Si l'EDID de l'écran définit une résolution ou une fréquence d'images non prise en charge par la carte de capture, le signal du périphérique de capture peut sembler incorrect ou ne pas apparaître du tout.
