以下の記事は、現在レガシー状態と見なされているソフトウェアについてです レガシー(EOL)ステータス で、もはやアクティブ開発されていません。以下の情報は古い可能性があり、利用できない場合があります。また、現在のElgato製品で可能なものと一致しない場合があります。 |
注:Elgato Studio Softwareもエディト変更をサポートしています。
一部のElgatoデバイスには、EDID設定を変更する機能があります。この記事では、EDID設定を変更する方法、EDIDモードの機能、および推奨設定について説明します。
EDID設定の変更は、Windowsの4Kキャプチャーユーティリティでのみサポートされています。
目次
EDIDとは?
EDID(Extended Display Identification Data)は、TV、モニター、キャプチャーカードなどのビデオ信号を入力するデバイスに保存される小さな設定ファイルです。
EDIDファイルには、デバイス(TV/モニター)が受け入れることができる信号のタイプに関する情報が含まれています。これには、解像度、フレームレート、HDR形式、ビット深度、オーディオ(ステレオ、マルチチャンネル)など、さらに多くの情報が含まれます。
EDIDはディスプレイデバイスからコンソールまたはコンピューターなどのディスプレイに接続されているデバイスに送信されます。これにより、コンソールまたはコンピューターはディスプレイに送信できる解像度、フレームレートなどを認識します。
EDIDについてさらに詳しく - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
EDID設定を備えたデバイス
これらのデバイスはEDID設定を変更できます:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID設定

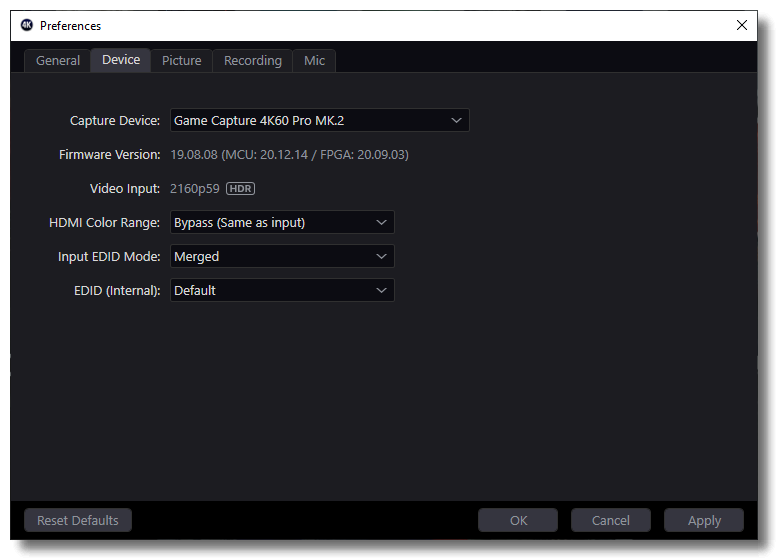

EDID設定は4Kキャプチャーユーティリティ設定に位置しています。
1)4Kキャプチャーユーティリティの「設定」をクリックします。
2)「デバイス」タブに移動します
入力EDIDモード
この設定は、キャプチャーデバイスのEDIDモードを変更します。
EDIDモードには以下が含まれます: マージ、ディスプレイ、内部
EDID(内部)
内部EDIDモードが使用するEDIDファイルを選択します。これはカスタムEDIDファイルが使用できる場所です。カスタムEDIDファイルは.bin形式である必要があります。
この設定は、入力EDIDモードが「内部」に設定されている場合にのみ有効になります。
EDIDモード
マージされたもの
これはデフォルトのEDIDモードです。
このモードは、接続されたTV/モニターのEDIDとキャプチャデバイスの機能を組み合わせて、最適化されたEDIDを作成します。
推奨される用途: TVまたはモニターがキャプチャカードのHDMI出力に接続される標準的なコンソールキャプチャセットアップ。
内部
このモードは、キャプチャデバイスのEDIDを「EDID（内部）」設定で定義されたファイルに設定します。このモードでは、接続されたTV/モニターの機能は無視されます。
推奨される用途：キャプチャカードのHDMI入力のみが使用され、HDMI出力が使用されないデュアルPC キャプチャセットアップ。
EDID内部
この設定は、内部モードで使用するEDIDを選択します。
デュアルPC セットアップを使用する場合、推奨されるセットアップは、メインゲーミングモニター解像度に対応するEDIDファイルを使用することです。
- ゲーミングモニターが 1440 p の場合は、1440 p EDID を選択してください。
- ゲーミングモニターが 1080 p の場合は、1080 p EDID を選択してください。
ドロップダウンメニューから「カスタム」オプションを選択することで、カスタムEDIDファイルがサポートされます。
.bin形式の有効な 256 バイトEDIDファイルがサポートされています。
警告
内部EDIDが接続されたディスプレイでサポートされていない解像度またはフレームレートを定義している場合、ディスプレイに黒い画面、エラーメッセージ、または信号がない状態で表示される可能性があります。
ディスプレイ
このモードは、キャプチャカード出力に接続されたディスプレイのEDIDをキャプチャカードにコピーします。
推奨される用途：マージされたEDIDモードが接続されたディスプレイで画像の問題を引き起こしている場合は、この設定を使用してください。
警告：
ディスプレイEDIDがキャプチャカードでサポートされていない解像度またはフレームレートを定義している場合、キャプチャデバイスの信号が正しくない、または表示されない可能性があります。
