一部のElgatoデバイスには、EDID設定を変更できる機能があります。この記事では、EDID設定を変更する方法、EDIDモードの機能、および推奨設定について説明します。
目次
EDIDとは?
EDID(拡張ディスプレイ識別データ)は、TV、モニター、キャプチャカードなどのビデオ信号を入力するデバイスに保存される小さな設定ファイルです。
EDIDファイルには、デバイス(TV/モニター)が受け入れられる信号のタイプに関する情報が含まれており、解像度、フレームレート、HDR形式、ビット深度、オーディオ(ステレオ、マルチチャネル)などが含まれます。
EDIDはディスプレイデバイスからコンソールやコンピューターなどのディスプレイに接続されているデバイスに送信されるため、コンソールやコンピューターはディスプレイに送信できる解像度、フレームレートなどを認識できます。
EDIDの詳細はこちら - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
EDID設定を備えたデバイス
これらのデバイスはEDID設定を変更できます:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID設定
EDID設定はElgato Studio Softwareにあります。
1)右上隅のエクスパンダーをクリックします。
.

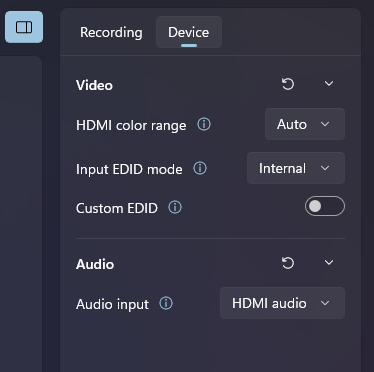

2)「デバイス」タブに移動します
入力EDIDモード
この設定により、キャプチャデバイスのEDIDモードが変わります。EDIDモードには以下が含まれます: マージ、ディスプレイ、内部。
内部EDIDモードが使用するEDIDファイルを選択します。これはカスタムEDIDファイルを使用できる場所でもあります。カスタムEDIDファイルは.bin形式である必要があります。
この設定は、入力EDIDモードが「内部」に設定されている場合にのみ有効になります。
注記: Elgato Supportはカスタムエディド.binファイルの作成を支援することができません。

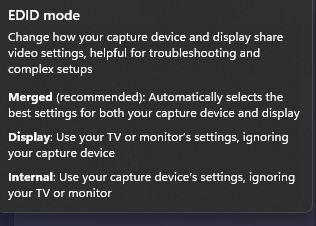

EDIDモード
マージ
これはデフォルトのEDIDモードです。
このモードは、接続されたTV/モニターのEDIDとキャプチャデバイスの機能を組み合わせて、最適化されたEDIDを作成します。
推奨対象: キャプチャカードのHDMI出力にテレビまたはモニターが接続された一般的なコンソールキャプチャセットアップ。
内部
このモードでは、キャプチャデバイスのEDIDを「EDID（内部）」設定で定義されたファイルに設定します。このモードでは、接続されたテレビ/モニターの機能は無視されます。
推奨される用途：キャプチャカードのHDMI入力のみを使用し、HDMI出力を使用しないデュアルPC キャプチャセットアップ。
警告
内部EDIDで定義された解像度またはフレームレートが接続されたディスプレイでサポートされていない場合、ディスプレイが黒い画面、エラーメッセージ、または無信号を表示する可能性があります。
ディスプレイ
このモードは、キャプチャカード出力に接続されたディスプレイのEDIDをキャプチャカードにコピーします。
推奨される用途：マージされたEDIDモードが接続されたディスプレイで画像の問題を引き起こしている場合は、この設定を使用してください。
警告：
ディスプレイのEDIDで定義された解像度またはフレームレートがキャプチャカードでサポートされていない場合、キャプチャデバイスの信号が正しくない、またはまったく表示されない可能性があります。
