PCIe는 그래픽 카드, 네트워크 카드, 스토리지 어댑터 및 캡처 장치와 같은 고속 장치를 데스크톱 PC에 연결하기 위한 물리적 인터페이스입니다.

이 문서는 PCIe에 대한 완전한 설명이 아닙니다. 이 문서는 PC가 지원하는 PCIe 슬롯 및 구성을 파악할 수 있도록 기본 이해를 제공합니다.

PCIe에 대해 자세히 알아보려면 https://en.wikipedia.org/wiki/PCI_Express를 방문하세요.

목차

• PCIe의 의미는 무엇입니까?
• PCIe 세대
• PCIe 슬롯 크기 / 레인 폭
• PCIe 슬롯 크기를 식별하는 방법
• PCIe 사양을 읽는 방법
• Elgato PCIe 제품 사양
• Elgato 캡처 장치를 사용한 예제 설정
• PCIe 및 M.2

PCIe의 의미는 무엇입니까?

PCIe는 Peripheral Component Interconnect Express의 약자입니다.

PCIe는 다양한 사양을 가지고 있습니다.

세대

PCIe 세대는 더 빠른 속도를 가능하게 하는 업데이트된 표준을 나타냅니다. PCIe 세대는 PCIe 2.0, PCIe 3.0 및 PCIe 4.0으로 표시됩니다. 이 문서 작성 당시 PCIe 5.0이 최신 세대입니다.

USB와 마찬가지로 PCIe는 하위 호환성을 지원합니다. 이는 PCIe 2.0이 필요한 장치가 PCIe 3.0 또는 PCIe 4.0 슬롯에서 작동한다는 의미입니다.

슬롯 크기 / 레인 폭

슬롯 크기는 물리적 PCIe 슬롯의 크기를 나타냅니다.

레인 폭은 물리적 슬롯에서 지원하는 PCIe 레인 수를 나타냅니다. 더 큰 슬롯은 더 많은 레인을 지원할 수 있으므로 더 높은 속도를 제공합니다. 하지만 모든 장치가 슬롯에서 제공하는 모든 레인을 사용하는 것은 아닙니다.

가장 작은 PCIe 슬롯은 x1속도로 실행되고, 전체 크기의 PCIe 슬롯은 x16으로 실행됩니다.

PCIe x16슬롯은 일반적으로 그래픽 카드와 함께 사용하기 위한 것입니다. PCIe x1슬롯은 일반적으로 WiFi 어댑터, USB 어댑터 또는 HD60 Pro와 같은 낮은 대역폭 캡처 장치 같은 더 작은 추가 카드용입니다.

USB와 마찬가지로 PCIe는 하위 호환성을 지원합니다. 이는 x4슬롯 크기가 필요한 장치가 x8또는 x16레인 슬롯 크기에서 작동한다는 의미입니다.

참고: 일부 마더보드에서는 PCIe 슬롯이 물리적으로 전체 크기의 x16 슬롯일 수 있지만 2개, 4개 또는 8개의 레인만 전기적으로 연결할 수 있습니다. PCIe 장치의 적절한 레인 폭을 지원하는지 확인하려면 마더보드 설명서 또는 마더보드 제조업체에 문의하세요.

PCIe 슬롯 크기를 식별하는 방법

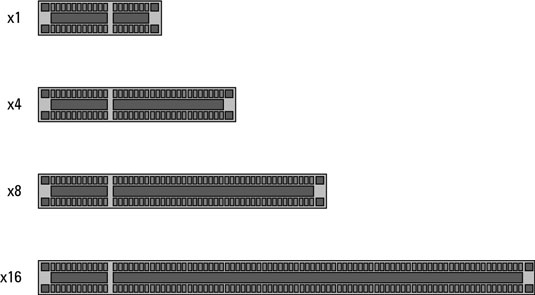

아래 이미지는 PCIe 사양의 일부인 4가지 유형의 PCIe 슬롯 크기를 보여줍니다.

PCIe 사양을 읽는 방법

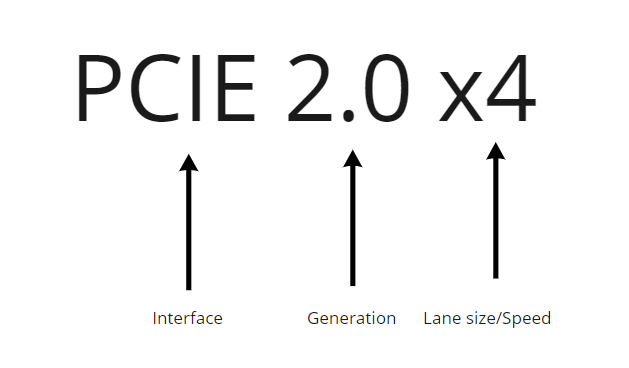

아래 그래픽은 PCIe 사양을 작성할 때 읽는 방법을 보여줍니다.

Elgato PCIe 제품 사양

다음은 Elgato의 PCIe 제품의 PCIe 사양입니다.

HD60 Pro

• PCIe 2.0 x1

4K60 Pro 및 4K60 Pro MK.2

• PCIe 2.0 x4

Cam Link Pro

• PCIe 2.0 x4

4K Pro

• PCIe 2.0 x4

Elgato 캡처 장치를 사용한 예제

Elgato에는 다양한 PCIe 장치가 있습니다.

HD60 Pro(생산 중단)는 PCIe 2.0 x1 장치입니다.

Game Capture 4K Pro는 PCIe 2.0 x4 장치입니다.

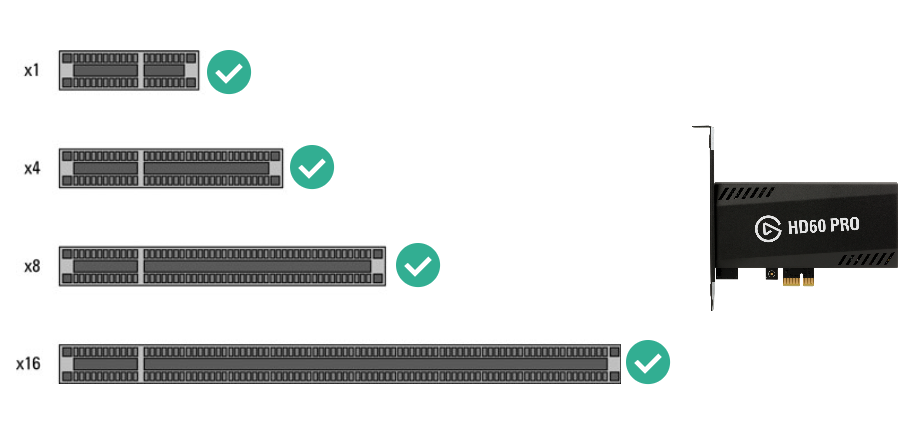

Game Capture HD60 Pro

이 예제에서 HD60 Pro는 최소 x1 슬롯 크기 및 속도가 필요하므로 모든 슬롯에서 작동합니다.

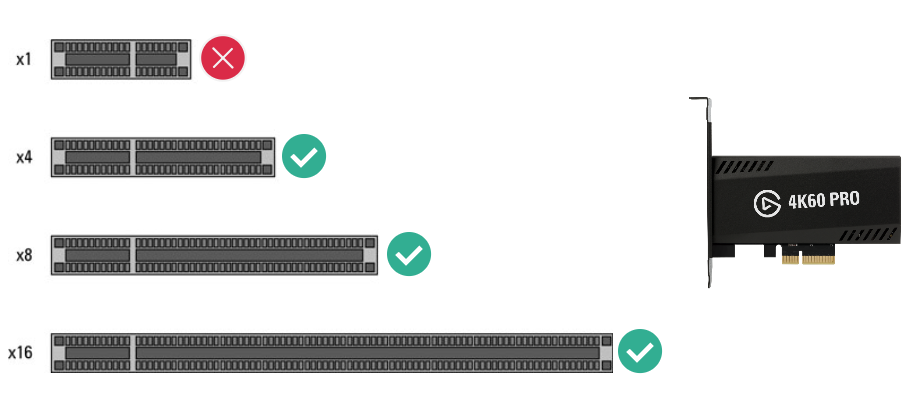

Game Capture 4K60 Pro

이 예제에서 4K60 Pro는 슬롯의 크기뿐만 아니라 필요한 속도로 인해 x1 슬롯에서 작동하지 않습니다.

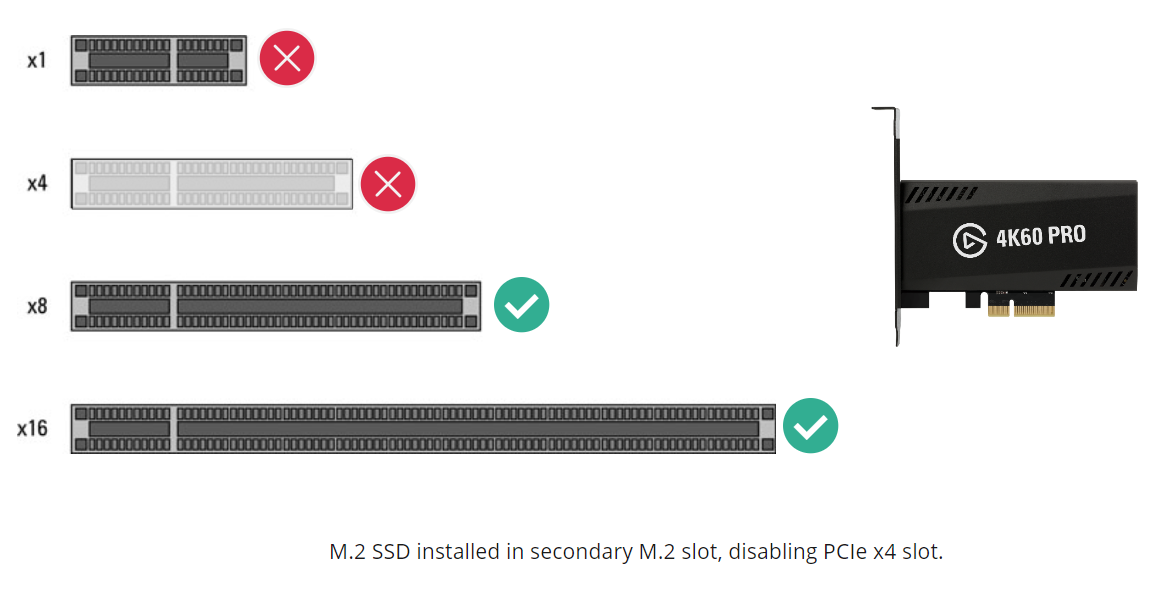

Game Capture 4K60 Pro MK.2

이 예제에서 M.2 SSD가 설치되어 있고 마더보드 제한으로 인해 PCIe x4 슬롯이 비활성화되었습니다. 4K60 Pro는 x4 슬롯에서 작동하지 않습니다. 사용 가능한 x8 및 x16 슬롯에서 계속 사용할 수 있습니다.

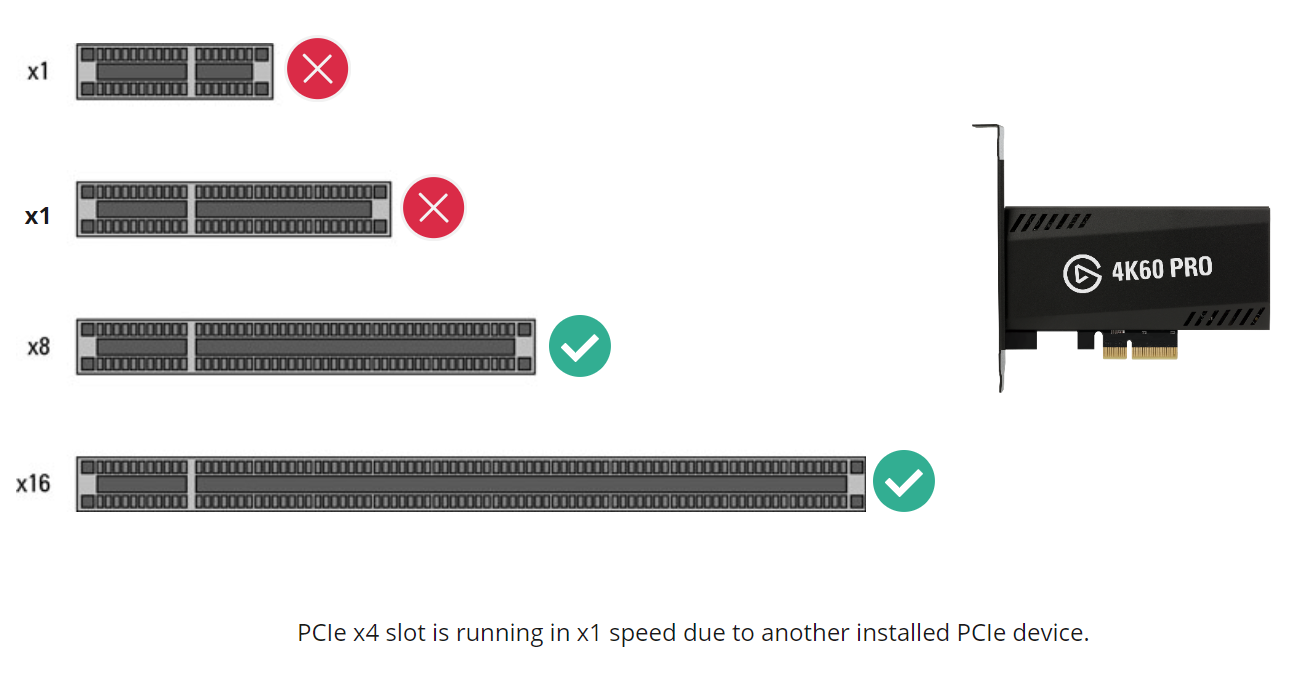

Game Capture 4K60 Pro MK.2

이 예제에서 다른 PCIe 장치가 설치되어 더 많은 PCIe 레인을 사용하고 있습니다. 마더보드 레이아웃으로 인해 x4 레인의 속도가 x1로 감소됩니다. 4K60 Pro는 여전히 이 슬롯에 설치할 수 있지만 속도 감소로 인해 제대로 작동하지 않을 것입니다.

PCIe 및 M.2

M.2는 PCIe 기반의 인터페이스 표준입니다. PCIe와 M.2는 동일한 사용 가능한 대역폭을 공유합니다.

마더보드 제조업체는 사용 중인 칩셋 및 CPU를 기반으로 사용 가능한 제한된 양의 PCIe 레인을 가지고 있습니다. 마더보드에 있을 PCIe 슬롯 및 M.2 슬롯의 개수와 해당 슬롯이 실행되는 속도를 결정합니다.

일부 마더보드 제조업체는 사용 가능한 PCIe 레인보다 더 많은 PCIe 슬롯과 M.2 슬롯을 추가합니다. 이는 M.2 SSD를 사용할 때 PCIe 슬롯이 비활성화될 수 있음을 의미합니다. 또는 반대로 PCIe 슬롯을 사용할 때 M.2 인터페이스가 비활성화됩니다. SATA 또는 eSATA 포트에서도 동일한 상황이 발생할 수 있습니다.

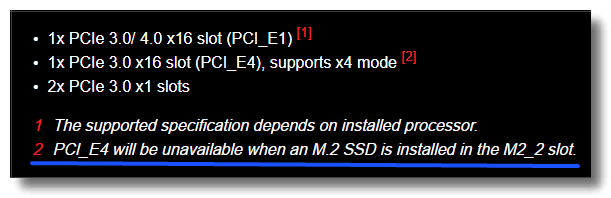

이 MSI B550M Mortar 마더보드의 예제에서 M.2 SSD를 설치하면 PCIe x4 슬롯이 비활성화됩니다.

또한 사양이 전체 크기의 PCIe 3.0 x16 슬롯임을 나타내지만 최대 x4 속도만 지원하는 방식에 주의하세요.

어떤 인터페이스 조합이 동시에 작동할 수 있는지 알아보려면 마더보드 설명서를 참조하세요.
