다음 문서는 현재 레거시(EOL) 상태로 간주되며 더 이상 활발하게 개발 중이지 않은 소프트웨어를 다룹니다. 아래 정보는 더 이상 최신 정보가 아닐 수 있으며, 더 이상 사용 불가능하거나 현재 Elgato 제품에서 가능한 것과 맞지 않을 수 있습니다. |
참고: Elgato Studio Software도 EDID 변경을 지원합니다.
일부 Elgato 기기는 EDID 설정을 변경할 수 있습니다. 이 문서에서는 EDID 설정을 변경하는 방법, EDID 모드의 기능, 그리고 권장되는 설정에 대해 설명합니다.
EDID 설정 변경은 Windows의 4K Capture Utility에서만 지원됩니다.
목차
EDID란 무엇입니까?
EDID(Extended Display Identification Data)는 TV, 모니터, 캡처 카드와 같은 비디오 신호를 받는 기기에 저장되는 작은 구성 파일입니다.
EDID 파일에는 기기(TV/모니터)가 수용할 수 있는 신호의 유형에 대한 정보가 포함되어 있습니다. 예를 들어 해상도, 프레임 레이트, HDR 형식, 비트 깊이, 오디오(스테레오, 멀티채널) 등이 있습니다.
EDID는 디스플레이 기기에서 콘솔 또는 컴퓨터와 같이 디스플레이에 연결된 기기로 전송되어 콘솔이나 컴퓨터가 디스플레이에 보낼 수 있는 해상도, 프레임 레이트 등을 알 수 있도록 합니다.
EDID에 대해 자세히 알아보기 - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
EDID 설정이 있는 기기
다음 기기는 EDID 설정을 변경할 수 있습니다:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID 설정
EDID 설정은 4K Capture Utility 설정에 있습니다.

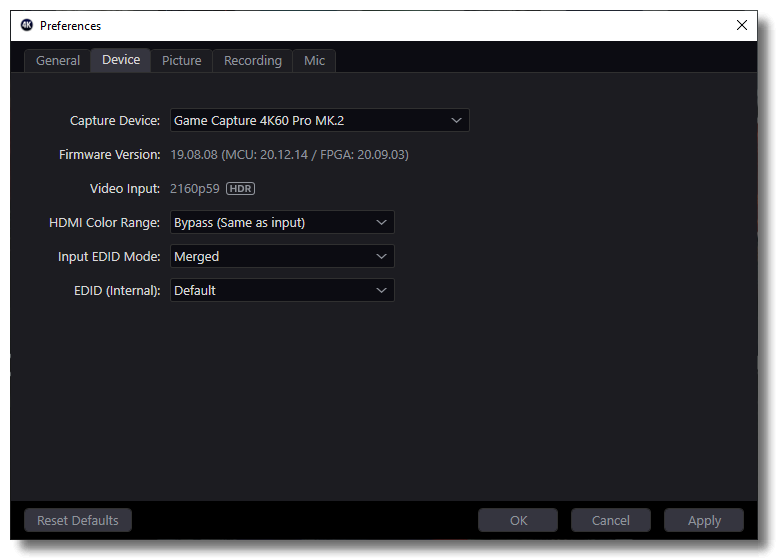

1) 4K Capture Utility에서 설정을 클릭합니다.
2) 기기 탭으로 이동합니다
입력 EDID 모드
이 설정은 캡처 기기의 EDID 모드를 변경합니다.
EDID 모드에는 다음이 포함됩니다: 병합, 디스플레이, 내부
EDID(내부)
내부 EDID 모드가 사용할 EDID 파일을 선택합니다. 이것은 사용자 정의 EDID 파일을 사용할 수 있는 곳이기도 합니다. 사용자 정의 EDID 파일은 .bin 형식이어야 합니다.
이 설정은 입력 EDID 모드가 내부로 설정되었을 때만 적용됩니다.
EDID 모드
병합
이것이 기본 EDID 모드입니다.
이 모드는 연결된 TV/모니터의 EDID와 캡처 기기의 기능을 결합하여 최적화된 EDID를 만듭니다.
권장 사용: TV 또는 모니터가 캡처 카드 HDMI 출력에 연결된 일반적인 콘솔 캡처 설정.
내부
이 모드는 캡처 기기의 EDID를 EDID(내부) 설정으로 정의된 파일로 설정합니다. 이 모드에서는 연결된 TV/모니터의 기능이 무시됩니다.
권장 사용: 캡처 카드의 HDMI 입력만 사용되고 HDMI 출력은 사용되지 않는 듀얼 PC 캡처 설정.
EDID 내부
이 설정은 내부 모드에서 사용할 EDID를 선택합니다.
듀얼 PC 설정을 사용할 때, 권장되는 설정은 메인 게이밍 모니터 해상도에 해당하는 EDID 파일을 사용하는 것입니다
- 게이밍 모니터가 1440p인 경우 1440p EDID를 선택합니다.
- 게이밍 모니터가 1080p인 경우 1080p EDID를 선택합니다.
드롭다운 메뉴에서 사용자 정의 옵션을 선택하여 사용자 정의 EDID 파일이 지원됩니다.
.bin 형식의 유효한 256바이트 EDID 파일이 지원됩니다.
경고
내부 EDID가 연결된 디스플레이에서 지원하지 않는 해상도 또는 프레임 레이트를 정의하면 디스플레이에 검은 화면, 오류 메시지 또는 신호 없음이 표시될 수 있습니다.
디스플레이
이 모드는 캡처 카드 출력에 연결된 디스플레이의 EDID를 캡처 카드로 복사합니다.
권장 사용: 병합 EDID 모드가 연결된 디스플레이에서 이미지 문제를 발생시키는 경우 이 설정을 사용하세요.
경고:
디스플레이 EDID가 캡처 카드에서 지원하지 않는 해상도 또는 프레임 레이트를 정의하면 캡처 기기 신호가 잘못 표시되거나 전혀 표시되지 않을 수 있습니다.
