Some Elgato devices have the ability to have their EDID settings changed. This article will go over how to change the EDID setting, what the EDID modes do, and recommended settings.
목차
EDID란 무엇입니까?
EDID(Extended Display Identification Data)는 TV, 모니터, 캡처 카드와 같이 비디오 신호를 입력받는 장치에 저장되는 작은 구성 파일입니다.
EDID 파일에는 해당 장치(TV/모니터)가 수락할 수 있는 신호 유형에 대한 정보가 포함되어 있으며, 해상도, 프레임 레이트, HDR 형식, 비트 심도, 오디오(스테레오, 멀티채널) 등이 포함됩니다.
EDID는 디스플레이 장치에서 콘솔이나 컴퓨터와 같이 디스플레이에 연결된 장치로 전송되므로 콘솔이나 컴퓨터가 디스플레이에 전송할 수 있는 해상도, 프레임 레이트 등을 알 수 있습니다.
EDID에 대해 자세히 알아보기 - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
EDID 설정이 있는 장치
다음 장치는 EDID 설정을 변경할 수 있습니다:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID 설정
EDID 설정은 Elgato Studio Software에 있습니다.

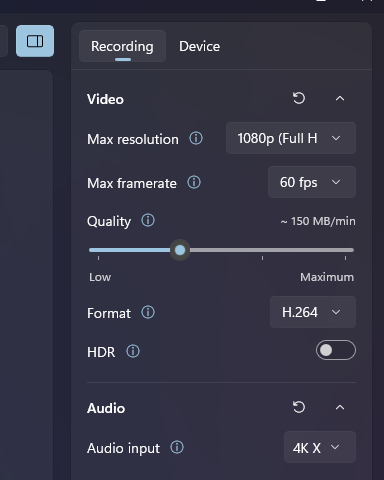

1) 오른쪽 상단의 확장기를 클릭합니다.
.

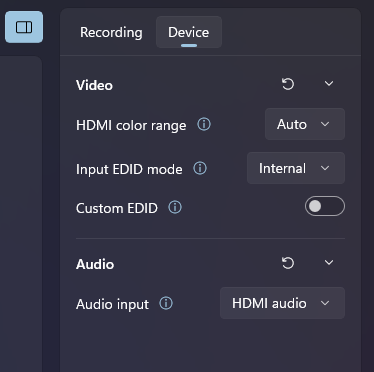

2) 장치 탭으로 이동
입력 EDID 모드
이 설정은 캡처 장치의 EDID 모드를 변경합니다. EDID 모드에는 다음이 포함됩니다: 병합됨, 디스플레이, 내부.
내부 EDID 모드가 사용할 EDID 파일을 선택합니다. 이곳에서 사용자 지정 EDID 파일을 사용할 수도 있습니다. 사용자 지정 EDID 파일은 .bin 형식이어야 합니다.
이 설정은 입력 EDID 모드가 내부로 설정되어 있을 때만 적용됩니다.
참고: Elgato Support는 사용자 지정 EDID .bin 파일 만드는 것을 지원할 수 없습니다.

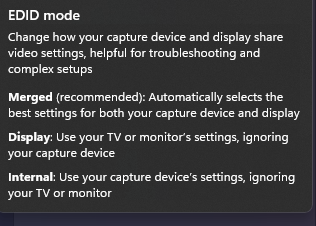

EDID 모드
병합됨
이것이 기본 EDID 모드입니다.
이 모드는 연결된 TV/모니터의 EDID와 캡처 장치의 기능을 결합하여 최적화된 EDID를 생성합니다.
다음을 위해 권장됩니다: TV 또는 모니터가 캡처 카드 HDMI 출력에 연결되는 일반적인 콘솔 캡처 설정입니다.
내부
이 모드는 캡처 장치의 EDID를 EDID(내부) 설정으로 정의된 파일로 설정합니다. 이 모드에서는 연결된 TV/모니터의 기능이 무시됩니다.
권장 사항: 캡처 카드의 HDMI 입력만 사용되고 HDMI 출력이 사용되지 않는 이중 PC 캡처 설정입니다.
경고
내부 EDID에서 연결된 디스플레이가 지원하지 않는 해상도 또는 프레임 레이트를 정의하는 경우, 디스플레이가 검은 화면, 오류 메시지를 표시하거나 신호가 없음을 나타낼 수 있습니다.
디스플레이
이 모드는 캡처 카드 출력에 연결된 디스플레이의 EDID를 캡처 카드에 복사합니다.
권장 사항: 병합된 EDID 모드로 인해 연결된 디스플레이에 이미지 문제가 발생하는 경우 이 설정을 사용하십시오.
경고:
디스플레이 EDID에서 캡처 카드가 지원하지 않는 해상도 또는 프레임 레이트를 정의하는 경우, 캡처 장치 신호가 올바르지 않거나 표시되지 않을 수 있습니다.
도움이 필요한 경우, 오른쪽의 위젯을 통해 문의해 주세요.
