Elgato Game Capture HD60conecta-se ao Nintendo Switch Dockusando HDMI. Ele pode fazer passthrough de vídeo para um televisor também usando HDMI. Um cabo HDMI está incluído na caixa.
6 de junho de 2025- Agora temos um novo artigo cobrindo Solução de problemas de vídeo e áudio do Switch 2.

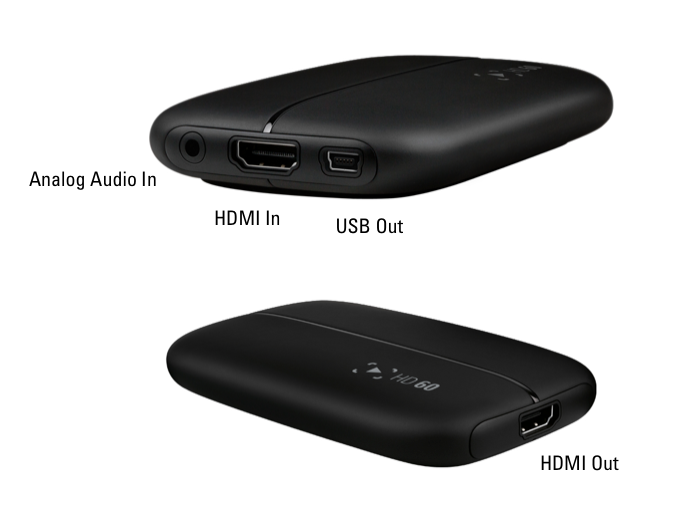

Entradas e Saídas
Elgato Game Capture HD60 possui duas entradas e duas saídas:
Entrada HDMI
Conecta-se a um console de jogos ou outra fonte de vídeo. Sinais protegidos por HDCP não podem ser usados.
Entrada de Áudio Analógico
Conecta-se a uma fonte de áudio analógico, usando um cabo de 3,5 mm. Esta é uma entrada de áudio de linha e não é uma porta de microfone.
Saída USB
Envia o vídeo codificado em H.264 para seu computador via USB 2.0. O sinal tem um atraso de alguns segundos em relação ao tempo real. O cabo USB também alimenta o hardware Elgato Game Capture HD60.
Saída HDMI
Envia o sinal HDMI em tempo real para um televisor ou monitor, para que você possa jogar normalmente.
Itens Necessários para Configuração
• Nintendo Switch
• Nintendo Switch Dockcom adaptador de energiae cabo HDMIacoplados
• PC Desktop com o Elgato Game Capture HD60 conectado a uma porta USB 2.x.
• 1 cabo HDMI, que é fornecido com o Elgato Game Capture HD60.
Etapas de Configuração
O Nintendo Switchem si não possui uma porta de saída de vídeo - você não pode conectá-lo diretamente ao Elgato Game Capture HD60, não importa qual adaptador você tente usar.
Em vez disso, você deve conectá-lo ao especial Nintendo Switch Dockque vem com o Nintendo Switch. Esse Docktem saída HDMI.
1) Conecte uma extremidade de um cabo HDMI à porta HDMI OUT do Nintendo Switch Dock.
2) Conecte a outra extremidade deste cabo à porta HDMI IN do Elgato Game Capture HD60.
3) Conecte uma extremidade do segundo cabo HDMI à porta HDMI OUT do Elgato Game Capture HD60.
4) Conecte a outra extremidade deste cabo à porta HDMI IN de sua TV/Monitor.
5) Insira o Nintendo Switchno Nintendo Switch Dock.
6) Certifique-se de que seu Elgato Game Capture HD60está conectado ao seu computador via USB e inicie o software Elgato Game Capture HD.
Solução de Problemas - Nenhuma Imagem Aparece na TV
Se sua TV suporta apenas 720p e não 1080p, você pode não obter uma imagem de vídeo quando o Elgato Game Capture HD60for conectado pela primeira vez. O vídeo ainda pode aparecer no software, mas não em sua TV.
A solução seria configurar seu Nintendo Switchpara saída de vídeo em 720p.
Solução de Problemas - Sem Áudio
Se você conectar fones de ouvido ou um headset ao Nintendo Switchenquanto ele está no Nintendo Switch Dock, o áudio não passará para a saída HDMI. Isso significa que o áudio não chegará ao seu dispositivo Elgato Gaming, ou à TV ou monitor de passthrough.
Isso é devido a como o Nintendo Switché projetado. Apenas a Nintendo pode alterar este design.
Se você remover seu headset ou fones de ouvido, o áudio retorna à captura.
Para usar um headset com um Nintendo Switch, uma solução é usar um Cabo Elgato Chat Link Pro.
Se precisar de assistência, sinta-se à vontade para entrar em contato conosco através do widget à direita.
