Observação: O Elgato Studio Software também suporta alterações de EDID.

Alguns dispositivos Elgato têm a capacidade de ter suas configurações de EDID alteradas. Este artigo abordará como alterar a configuração de EDID, o que os modos de EDID fazem e as configurações recomendadas.

A alteração das configurações de EDID é suportada apenas no 4K Capture Utility em Windows.

Sumário

• O que é EDID?
• Dispositivo com configurações de EDID
• Configurações de EDID
  • Merged
  • Internal
  • Display

O que é EDID?

EDID (Extended Display Identification Data) é um pequeno arquivo de configuração armazenado em dispositivos que recebem sinais de vídeo, como TVs, monitores e placas de captura.

O arquivo EDID contém informações sobre o tipo de sinal que o dispositivo (TV/Monitor) pode aceitar, como resolução, taxa de quadros, formato HDR, profundidade de bits, áudio (Estéreo, multicanal) e muito mais.

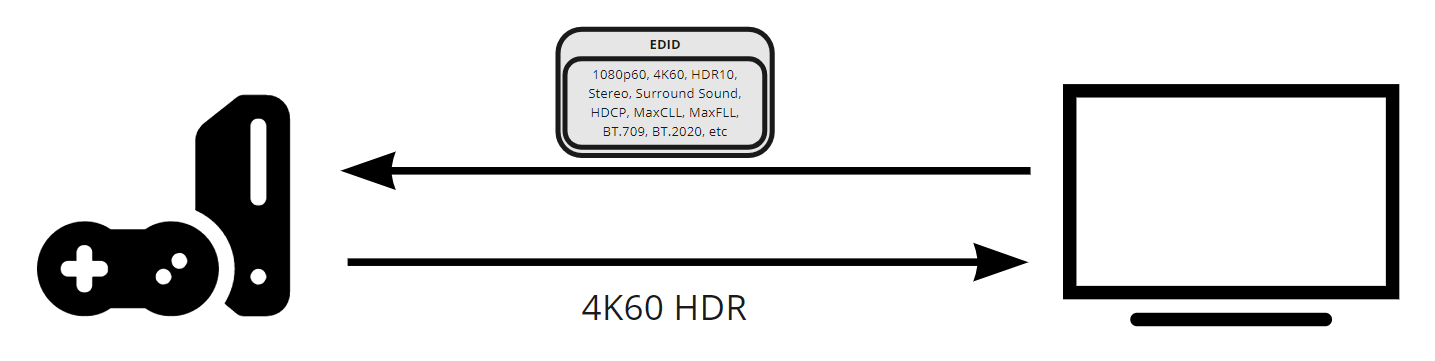

O EDID é transmitido do dispositivo de exibição para o dispositivo que está conectado à exibição, como um console ou computador, para que o console ou computador saiba quais resoluções, taxas de quadros, etc, ele pode enviar para a exibição.

Saiba mais sobre EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data

Dispositivos com configurações de EDID

Estes dispositivos podem ter sua configuração de EDID alterada:

• Game Capture HD60 S+
• Game Capture HD60 X
• Game Capture 4K60 Pro
• Game Capture 4K60 Pro MK.2
• Game Capture 4K60 S+
• Game Capture 4K X
• Game Capture 4K Pro

Configurações de EDID

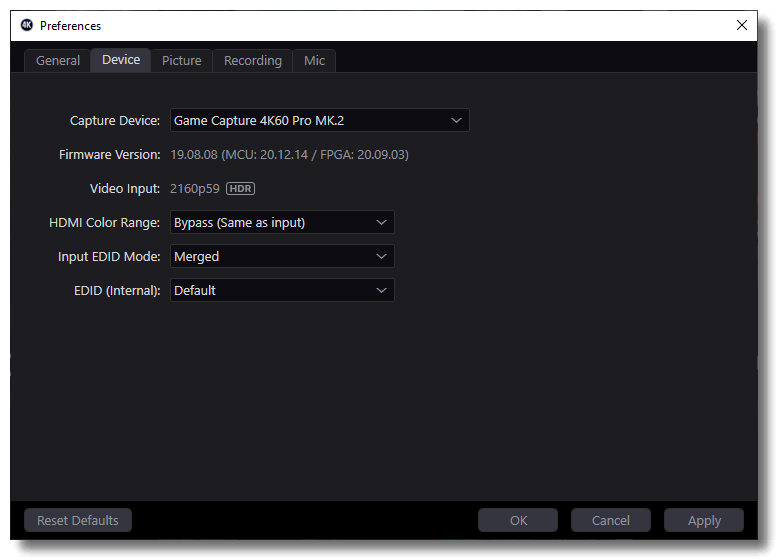

As configurações de EDID estão localizadas nas configurações do 4K Capture Utility.

1) Clique em Settings no 4K Capture Utility.

2) Navegue até a guia Device

Modo de EDID de Entrada

Esta configuração alterará o modo de EDID do dispositivo de captura.

Os modos de EDID incluem: Merged, Display, Internal

EDID (Internal)

Selecione o arquivo de EDID que o modo de EDID Internal utilizará. Este é também o local onde arquivos de EDID personalizados podem ser usados. Arquivos de EDID personalizados devem estar no formato .bin.

Esta configuração entra em vigor apenas quando o modo EDID de entrada está definido como Interno.

Modos EDID

Mesclado

Este é o modo EDID padrão.

Este modo combina o EDID da TV/Monitor conectado e os recursos do dispositivo de captura para criar um EDID otimizado.

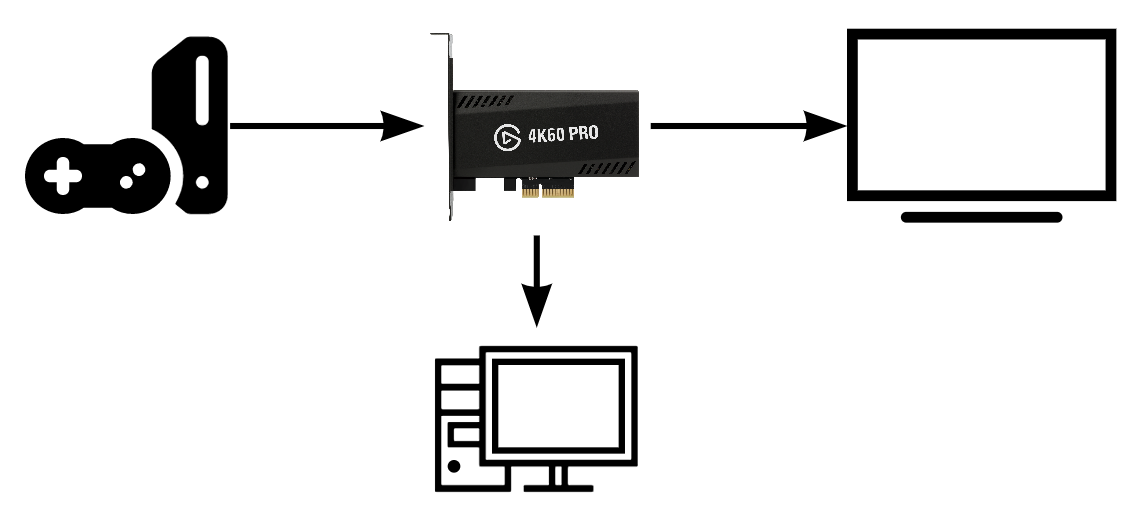

Recomendado para: Configuração típica de captura de console em que uma TV ou monitor está conectado à saída HDMI da placa de captura.

Interno

Este modo define o EDID do dispositivo de captura para o arquivo definido pela configuração EDID (Interno). Neste modo, os recursos da TV/Monitor conectado são ignorados.

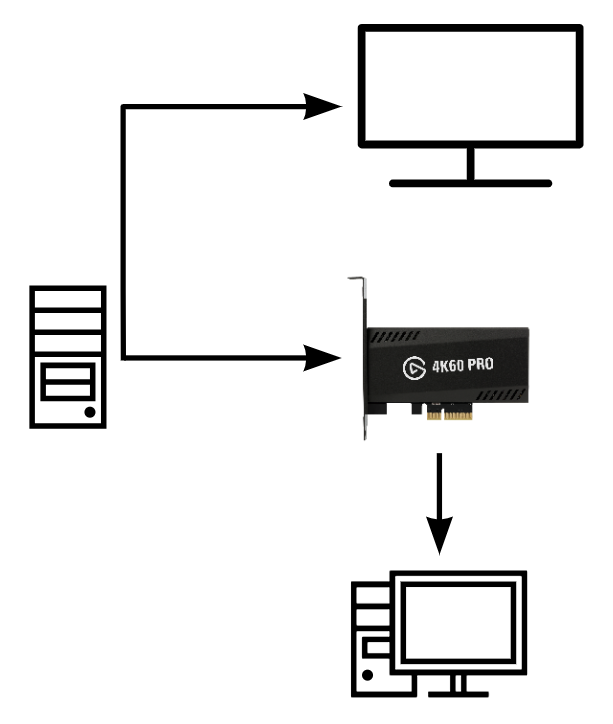

Recomendado para: Configuração de captura de PC duplo em que apenas a entrada HDMI da placa de captura é usada e a saída HDMI não é utilizada.

EDID Interno

Esta configuração selecionará o EDID a ser usado no modo Interno.

Ao usar uma configuração de PC duplo, a configuração sugerida é usar o arquivo EDID que corresponde à resolução do monitor de jogos principal

• Se o monitor de jogos for 1440p, selecione o EDID 1440p.
• Se o monitor de jogos for 1080p, selecione o EDID 1080p.

Arquivos EDID personalizados são suportados ao escolher a opção Personalizado no menu suspenso.

Arquivos EDID válidos de 256 bytes no formato .bin são suportados.

Aviso

Se o EDID interno definir uma resolução ou taxa de quadros não suportada pelo display conectado, isso pode resultar em uma tela preta, uma mensagem de erro ou nenhum sinal.

Display

Este modo copia o EDID do display conectado à saída da placa de captura para a placa de captura.

Recomendado para: Use esta configuração se o modo EDID Mesclado estiver causando problemas de imagem no display conectado.

Aviso:

Se o EDID do display definir uma resolução ou taxa de quadros não suportada pela placa de captura, o sinal do dispositivo de captura pode parecer incorreto ou não aparecer.
