O artigo seguinte destina-se a um software que é agora considerado Legacy (EOL) e já não se encontra em desenvolvimento ativo. As informações abaixo podem estar desatualizadas, deixarem de estar disponíveis ou podem não corresponder ao que é possível com os produtos atuais Elgato. |
Nota: O Elgato Studio Software também suporta alterações de EDID.
Alguns dispositivos Elgato têm a capacidade de ter as suas definições de EDID alteradas. Este artigo abordará como alterar a definição de EDID, o que os modos de EDID fazem e as definições recomendadas.
A alteração das definições de EDID é suportada apenas no 4K Capture Utility no Windows.
Índice
O que é EDID?
EDID (Extended Display Identification Data) é um pequeno ficheiro de configuração armazenado em dispositivos que recebem sinais de vídeo, tais como TVs, monitores e placas de captura.
O ficheiro EDID contém informações sobre o tipo de sinal que o dispositivo (TV/Monitor) pode aceitar, tais como resolução, taxa de fotogramas, formato HDR, profundidade de bit, áudio (Estéreo, multicanal) e muito mais.
O EDID é transmitido do dispositivo de visualização para o dispositivo que está ligado à visualização, como uma consola ou computador, para que a consola ou o computador saiba que resoluções, taxas de fotogramas, etc., pode enviar para a visualização.
Saiba mais sobre EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivos com definições de EDID
Estes dispositivos podem ter a sua definição de EDID alterada:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Definições de EDID

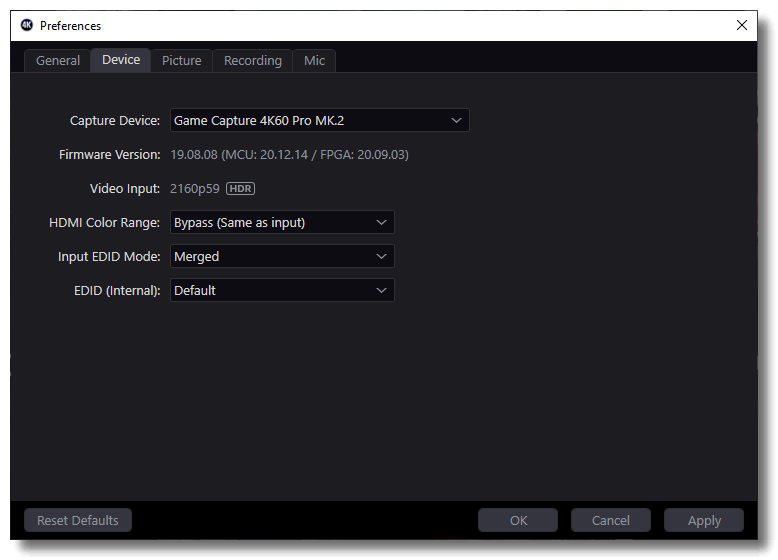

As definições de EDID estão localizadas nas definições do 4K Capture Utility.
1) Clique em Definições no 4K Capture Utility.
2) Navegue para o separador Dispositivo
Modo de EDID de Entrada
Esta definição alterará o modo de EDID do dispositivo de captura.
Os modos de EDID incluem: Merged, Display, Internal
EDID (Internal)
Selecione o ficheiro EDID que o modo de EDID Internal utilizará. É também aqui que os ficheiros EDID personalizados podem ser utilizados. Os ficheiros EDID personalizados devem estar no formato .bin.
Esta definição entra em vigor apenas quando o modo Input EDID está configurado como Internal.
Modos EDID
Merged
Este é o modo EDID padrão.
Este modo combina o EDID do TV/Monitor conectado e as capacidades do dispositivo de captura para criar um EDID otimizado.
Recomendado para: Configuração típica de captura de consola onde um TV ou monitor está conectado à saída HDMI do cartão de captura.
Internal
Este modo define o EDID do dispositivo de captura para o ficheiro definido pela definição EDID (Internal). Neste modo, as capacidades do TV/Monitor conectado são ignoradas.
Recomendado para: Configuração de captura Dual-PC onde apenas a entrada HDMI do cartão de captura é utilizada e a saída HDMI não é utilizada.
EDID Internal
Esta definição seleciona o EDID a utilizar no modo Internal.
Quando utilizar uma configuração dual-PC, a configuração sugerida é utilizar o ficheiro EDID que corresponde à resolução do monitor de jogos principal
- Se o monitor de jogos é 1440p, selecione o EDID 1440p.
- Se o monitor de jogos é 1080p, selecione o EDID 1080p.
Ficheiros EDID personalizados são suportados escolhendo a opção Custom no menu pendente.
Ficheiros EDID válidos de 256 bytes em formato .bin são suportados.
Aviso
Se o EDID interno define uma resolução ou taxa de fotogramas não suportada pelo ecrã conectado, pode resultar no ecrã a mostrar um ecrã preto, uma mensagem de erro ou sem sinal.
Display
Este modo copia o EDID do ecrã conectado à saída do cartão de captura para o cartão de captura.
Recomendado para: Utilize esta definição se o modo Merged EDID está a causar problemas de imagem com o ecrã conectado.
Aviso:
Se o EDID do ecrã define uma resolução ou taxa de fotogramas não suportada pelo cartão de captura, o sinal do dispositivo de captura pode aparecer incorreto ou não aparecer.
