Alguns dispositivos Elgato têm a capacidade de ter as suas definições de EDID alteradas. Este artigo irá abordar como alterar a definição de EDID, o que os modos EDID fazem, e as definições recomendadas.
Índice
O que é EDID?
EDID (Extended Display Identification Data) é um pequeno ficheiro de configuração armazenado em dispositivos que recebem sinais de vídeo, como TVs, monitores e placas de captura.
O ficheiro EDID contém informações sobre o tipo de sinal que o dispositivo (TV/Monitor) pode aceitar, como resolução, taxa de fotogramas, formato HDR, profundidade de bits, áudio (Estéreo, multicanal) e muito mais.
O EDID é transmitido do dispositivo de apresentação para o dispositivo que está ligado à apresentação, como uma consola ou computador, para que a consola ou o computador saiba que resoluções, taxas de fotogramas, etc. pode enviar à apresentação.
Saiba mais sobre EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivos com definições de EDID
Estes dispositivos podem ter a sua definição de EDID alterada:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Definições de EDID
As definições de EDID encontram-se no Elgato Studio Software.
1) Clique no Expansor no canto superior direito.
.

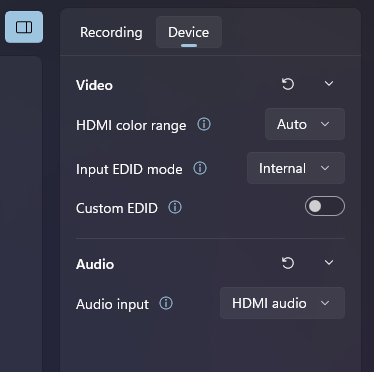

2) Navegue para o separador Dispositivo
Modo de EDID de Entrada
Esta definição irá alterar o modo de EDID do dispositivo de captura. Os modos de EDID incluem: Mesclado, Apresentação, Interno.
Selecione o ficheiro EDID que o modo de EDID Interno irá utilizar. Este é também o local onde ficheiros de EDID personalizados podem ser utilizados. Os ficheiros de EDID personalizados devem estar em formato .bin.
Esta definição entra em vigor apenas quando o modo de EDID de Entrada está definido como Interno.
Nota: O Suporte Elgato é incapaz de ajudar na criação de ficheiros de EDID .bin personalizados.

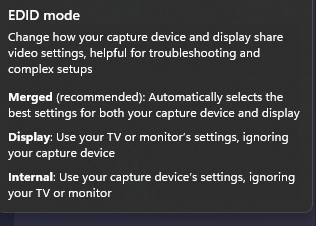

Modos de EDID
Mesclado
Este é o modo de EDID predefinido.
Este modo combina o EDID do TV/Monitor ligado e as capacidades do dispositivo de captura para criar um EDID otimizado.
Recomendado para: Configuração típica de captura de consola onde um TV ou monitor está ligado à saída HDMI da placa de captura.
Interno
Este modo define o EDID do dispositivo de captura para o ficheiro definido pela definição EDID (Interno). Neste modo, as capacidades do TV/Monitor ligado são ignoradas.
Recomendado para: Configuração de captura com dois PCs onde apenas a entrada HDMI da placa de captura é utilizada e a saída HDMI não é utilizada.
Aviso
Se o EDID interno define uma resolução ou taxa de fotogramas não suportada pelo ecrã ligado, poderá resultar em um ecrã preto, uma mensagem de erro ou nenhum sinal.
Ecrã
Este modo copia o EDID do ecrã ligado à saída da placa de captura para a placa de captura.
Recomendado para: Utilize esta definição se o modo EDID Unificado está a causar problemas de imagem no ecrã ligado.
Aviso:
Se o EDID do ecrã define uma resolução ou taxa de fotogramas não suportada pela placa de captura, o sinal do dispositivo de captura poderá aparecer incorreto ou não aparecer.
Se precisar de qualquer assistência, sinta-se à vontade para contacte-nos através do widget à direita.
