Следующая статья предназначена для программного обеспечения, которое теперь считается Legacy (EOL)и больше не находится в активной разработке. Приведённая ниже информация может быть устаревшей, недоступной или может не соответствовать возможностям текущих продуктов Elgato. |
Примечание: Elgato Studio Software также поддерживает изменения EDID.
Некоторые устройства Elgato имеют возможность изменения своих настроек EDID. В этой статье описано, как изменить настройку EDID, что делают режимы EDID и какие параметры рекомендуются.
Изменение параметров EDID поддерживается только в 4K Capture Utility на Windows.
Содержание
Что такое EDID?
EDID (Extended Display Identification Data) — это небольшой файл конфигурации, который хранится на устройствах, принимающих видеосигналы, таких как телевизоры, мониторы и карты захвата.
Файл EDID содержит информацию о типе сигнала, который может принять устройство (телевизор/монитор), такую как разрешение, частота кадров, формат HDR, глубина цвета, звук (стерео, многоканальный) и многое другое.
EDID передаётся с устройства отображения на подключённое устройство, например консоль или компьютер, чтобы консоль или компьютер знали, какие разрешения, частоты кадров и т. д. он может отправлять на дисплей.
Узнайте больше о EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Устройства с настройками EDID
Эти устройства могут иметь изменённую настройку EDID:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Параметры EDID
Параметры EDID находятся в настройках 4K Capture Utility.

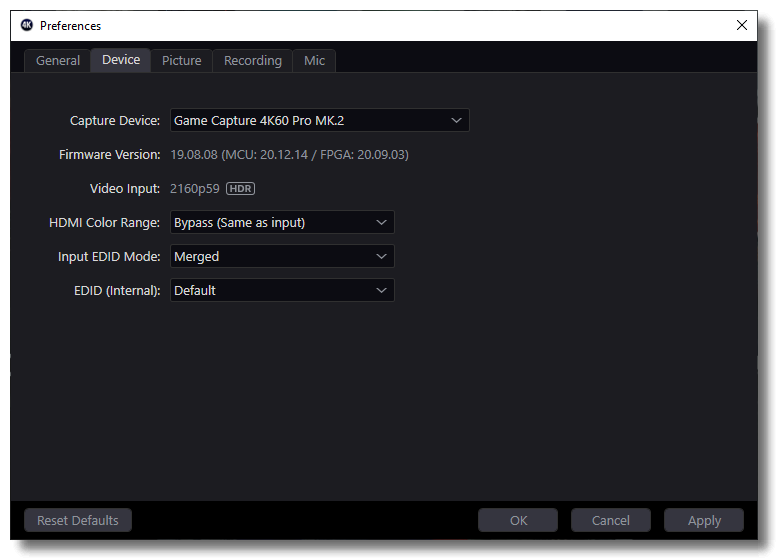

1) Нажмите на кнопку Параметры в 4K Capture Utility.
2) Перейдите на вкладку Устройство
Режим входного EDID
Эта настройка изменит режим EDID устройства захвата.
Режимы EDID включают: Объединённый, Дисплей, Внутренний
EDID (Внутренний)
Выберите файл EDID, который будет использоваться режимом Внутренний EDID. Здесь также можно использовать пользовательские файлы EDID. Пользовательские файлы EDID должны быть в формате .bin.
Эта настройка вступает в силу только при установке режима входного EDID на Внутренний.
Режимы EDID
Объединённый
Это режим EDID по умолчанию.
Этот режим объединяет EDID подключённого телевизора/монитора и возможности устройства захвата для создания оптимизированного EDID.
Рекомендуется для: типичной конфигурации захвата консоли, в которой телевизор или монитор подключены к выходу HDMI карты захвата.
Внутренний
Этот режим устанавливает EDID устройства захвата на файл, определённый параметром EDID (Внутренний). В этом режиме возможности подключённого телевизора/монитора игнорируются.
Рекомендуется для: конфигурации захвата с двумя ПК, в которой используется только вход HDMI карты захвата, а выход HDMI не используется.
Внутренний EDID
Эта настройка выберет EDID для использования в режиме Внутренний.
При использовании конфигурации с двумя ПК предлагаемая конфигурация — использовать файл EDID, который соответствует разрешению основного монитора для игр
- Если монитор для игр имеет разрешение 1440p, выберите EDID 1440p.
- Если монитор для игр имеет разрешение 1080p, выберите EDID 1080p.
Пользовательские файлы EDID поддерживаются выбором опции Пользовательский из раскрывающегося меню.
Поддерживаются допустимые файлы EDID размером 256 байт в формате .bin.
Предупреждение
Если внутренний EDID определяет разрешение или частоту кадров, не поддерживаемые подключённым дисплеем, это может привести к чёрному экрану, сообщению об ошибке или отсутствию сигнала.
Дисплей
Этот режим копирует EDID дисплея, подключённого к выходу карты захвата, на карту захвата.
Рекомендуется для: используйте этот параметр, если режим объединённого EDID вызывает проблемы с изображением на подключённом дисплее.
Предупреждение:
Если EDID дисплея определяет разрешение или частоту кадров, не поддерживаемые картой захвата, сигнал устройства захвата может выглядеть неправильно или вообще не отображаться.
