Den här guiden går genom skillnaderna mellan HDR och SDR, vad HDR-tonemapping är och vilka Elgato-enheter som har inbyggd HDR-tonemapping.
Innehål:
- Vad är Tonemapping
- Enheter med inbyggd HDR till SDR-tonemapping
- Enheter utan inbyggd HDR till SDR-tonemapping
Vad är Tonemapping?
High Dynamic Range (HDR) möjliggör mer levande och realistiska färger i bilder genom att använda ett större spektrum av ljusstyrkenivåer och ett bredare färgspektrum. Detta är möjligt tack vare de avancerade funktionerna i moderna televisioner, som har högre kontrastförhållanden – vilket betyder att de kan visa djupare svart och ljusare vitt – och en utökad palett av färger.
Men när HDR-innehål behöver visas på Standard Dynamic Range (SDR)-displayer, som inte stöder detta breda spektrum av färger och ljusstyrka, möter vi ett problem. För närvarande finns det ingen standardiserad metod för att konvertera HDR till SDR, som kan fungera inom mer begränsade områden av färger och ljusstyrka.
Denna konverteringsprocess kallas Tonemapping. Den innebär att man använder komplexa algoritmer, som är uppsättningar av steg-för-steg-beräkningsinstruktioner, för att översätta det utökade området för en HDR-bild till det snävare området för en SDR-bild samtidigt som man försöker bevara originalets utseende så väl som möjligt.
Om vi helt enkelt skulle kassera eventuella färger eller ljusstyrkenivåer från HDR-bilden som SDR-displayen inte kan hantera, skulle den resulterande bilden se uttvättad ut och sakna djup. För att undvika detta försöker tonemapping att balansera högdagrar och skuggor på ett sätt som behåller detaljer. Till exempel, om vi minskar ljusstyrkan för att bevara detaljer i högdagrar som solen, kan skuggorna bli för mörka. Omvänt, om vi ljusnar skuggorna för att behålla deras detaljer, kan de ljusare områdena verka för ljusa och förlora sina detaljer.
4K Capture Utility använder en populär tonemapping-algoritm utformad för att upprätthålla integriteten hos originalbilden så långt som möjligt. Det är dock oundvikligt att det finns vissa skillnader mellan HDR-källan och SDR-resultatet.
Enheter med inbyggd HDR till SDR-tonemapping
Dessa enheter har tonemapping-maskinvara inbyggd, vilket innebär att de kan konvertera en inkommande HDR-signal till SDR innan den skickas till datorn och programvaran.
- Elgato 4K X
- Elgato HD60 X
- Elgato HD60 S+
- Elgato Game Capture Neo
- Elgato 4K Pro
- Elgato 4K60 Pro MK.2

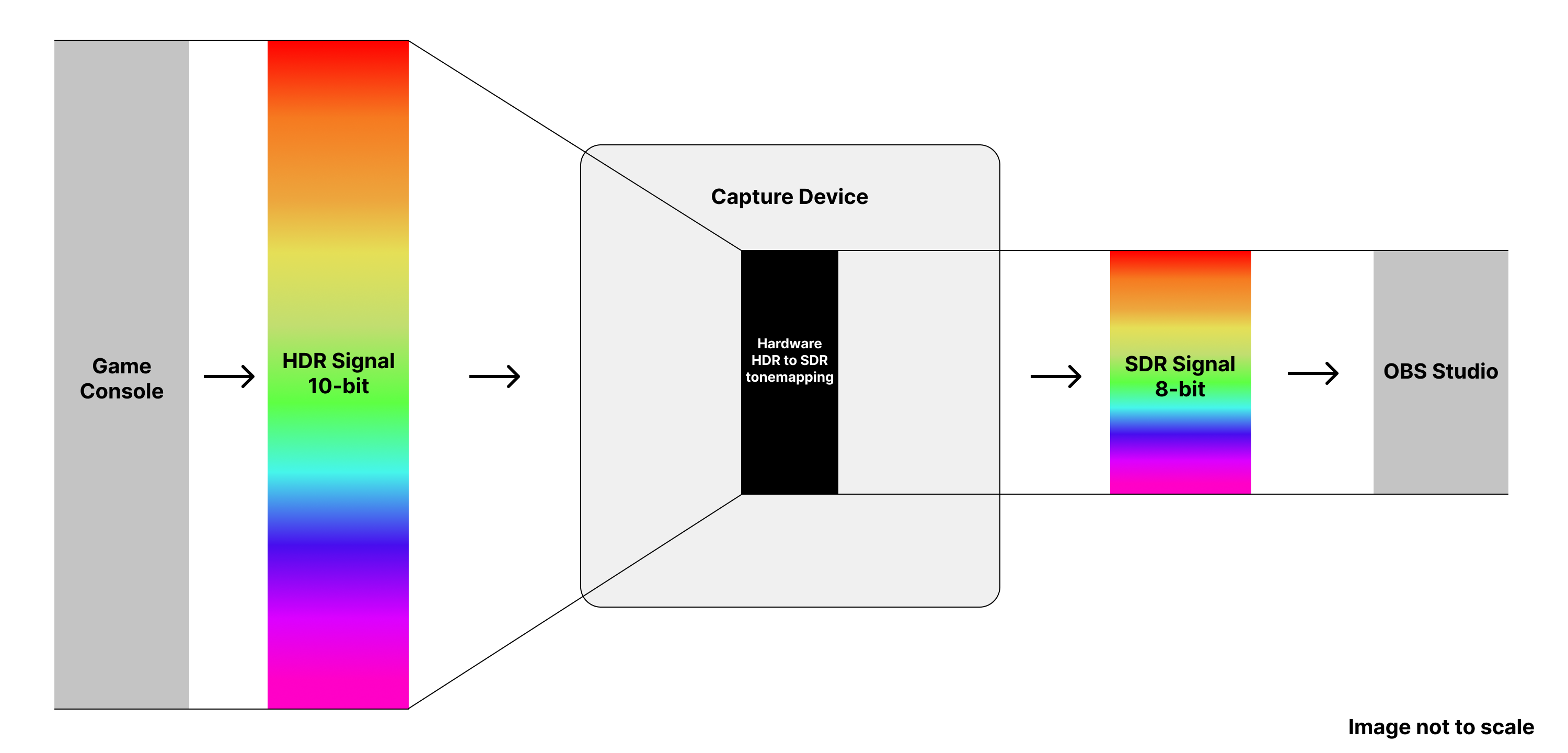

Den här visualiseringen representerar vad som inträffar under inbyggd HDR till SDR-tonemapping.
Enheter utan inbyggd HDR till SDR-tonemapping
Dessa enheter kan fånga en HDR-signal men kan inte konvertera den till SDR.
- Elgato 4K60 Pro MK.1 (Med HDR-genomströmning)
- Elgato 4K60 S+
Den här visualiseringen representerar vad som inträffar under inbyggd HDR till SDR-tonemapping.
Stream Linkbör användas för att konvertera HDR-videon till SDR. Klicka här för att läsa mer om Stream Link. OBS Studio kan också tonemappa HDR-video till SDR. Kolla in den här utmärkta videoguiden av EposVox.
Om du behöver hjälp kan du gärna kontakta oss via widgeten till höger.
