Följande artikel gäller en programvara som nu anses ha Legacy (EOL)-statusoch inte längre är under aktiv utveckling. Informationen nedan kan vara föråldrad, inte längre tillgänglig eller kanske inte matchar vad som är möjligt med aktuella Elgato-produkter. |
Obs: Elgato Studio Software stöder även EDID-ändringar.
Vissa Elgato-enheter har möjligheten att ändra sina EDID-inställningar. Den här artikeln går igenom hur du ändrar EDID-inställningen, vad EDID-lägena gör och rekommenderade inställningar.
Ändring av EDID-inställningar stöds endast i 4K Capture Utility på Windows.
Innehållsförteckning
Vad är EDID?
EDID (Extended Display Identification Data) är en liten konfigurationsfil som lagras på enheter som tar emot videosignaler, såsom TV-apparater, övervakare och infångningskort.
EDID-filen innehåller information om vilken typ av signal enheten (TV/övervakare) kan acceptera, såsom upplösning, bildfrekvens, HDR-format, bitdjup, ljud (stereo, flerkanalig) och mycket mer.
EDID överförs från displayenheten till den enhet som är ansluten till displayen, till exempel en konsol eller dator, så att konsolen eller datorn vet vilka upplösningar, bildfrekvenser osv. den kan skicka till displayen.
Läs mer om EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Enheter med EDID-inställningar
Dessa enheter kan ha sin EDID-inställning ändrad:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID-inställningar

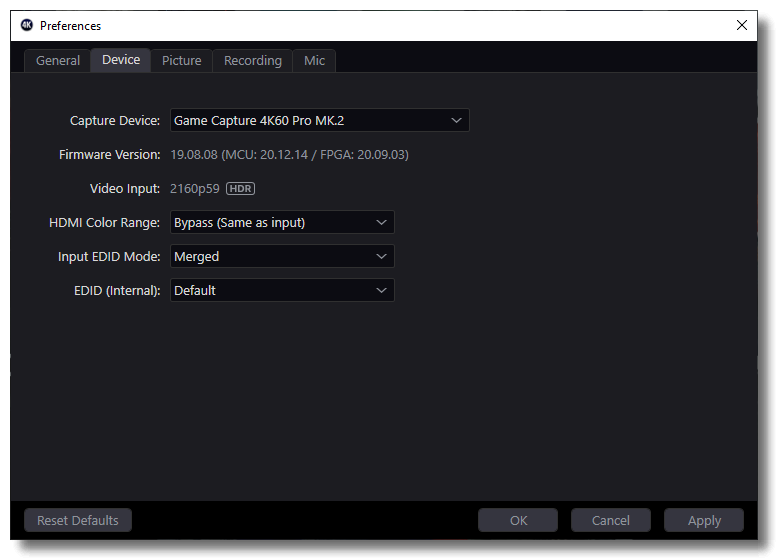

EDID-inställningarna finns i inställningarna för 4K Capture Utility.
1) Klicka på Inställningar i 4K Capture Utility.
2) Gå till fliken Enhet
Inmatnings-EDID-läge
Den här inställningen ändrar infångningsenhetens EDID-läge.
EDID-lägena inkluderar: Sammanslaget, Display, Internt
EDID (Internt)
Välj EDID-filen som det interna EDID-läget kommer att använda. Det är även här som anpassade EDID-filer kan användas. Anpassade EDID-filer måste vara i .bin-format.
Den här inställningen träder i kraft endast när inmatnings-EDID-läget är inställt på Internt.
EDID-lägen
Sammanslaget
Det här är standard-EDID-läget.
Det här läget kombinerar EDID för den anslutna TV:n/övervakaren och infångningsenhetens möjligheter för att skapa en optimerad EDID.
Rekommenderas för:Typisk inställning för konsolinfångning där en TV eller övervakare är ansluten till infångningskortets HDMI-utmatning.
Internt
Det här läget ställer in EDID för infångningsenheten till filen som definieras av inställningen EDID (Internt). I det här läget ignoreras möjligheterna för den anslutna TV:n/övervakaren.
Rekommenderas för: Inställning för dubbelPC-infångning där endast HDMI-ingången på infångningskortet används och HDMI-utgången är oanvänd.
EDID Internt
Den här inställningen väljer EDID som ska användas i läget Internt.
När du använder en dubbelPC-inställning rekommenderas det att du använder EDID-filen som motsvarar upplösningen för den huvudsakliga spelövervakaren
- Om spelövervakaren är 1440p väljer du EDID för 1440p.
- Om spelövervakaren är 1080p väljer du EDID för 1080p.
Anpassade EDID-filer stöds genom att välja alternativet Anpassad från listrutan.
Giltiga EDID-filer på 256 byte i .bin-format stöds.
Varning
Om det interna EDID definierar upplösning eller bildfrekvens som inte stöds av den anslutna displayen kan det resultera i att displayen visar en svart skärm, ett felmeddelande eller ingen signal.
Display
Det här läget kopierar EDID för displayen som är ansluten till infångningskortets utmatning till infångningskortet.
Rekommenderas för: Använd den här inställningen om det sammanslagna EDID-läget orsakar bildproblem med den anslutna displayen.
Varning:
Om displayens EDID definierar upplösning eller bildfrekvens som inte stöds av infångningskortet kan infångningsenhetens signal visas felaktig eller inte alls.
