以下文章适用于现已被视为 遗留产品 (EOL) 状态的产品。因此，以下信息可能与当前 Elgato 硬件和软件的功能不符。 |
Elgato Thunderbolt™ Dock 具有以下端口：
- 2x Thunderbolt™ (10 Gb/s，双向输入/输出)
- 1x HDMI 1.4 输出 (最高 2560x1600 像素分辨率，符合 HDCP 标准)
- 1x RJ45 10/100/1000BASE-T 千兆以太网
- 3x USB 3.0 (5 Gb/s，支持总线供电设备，兼容 UASP 和 USB 2.0)
- 1x 3.5mm 音频输出 (模拟立体声，通过内置 DAC)
- 1x 3.5mm 麦克风输入 (单声道，通过内置 DAC)
- 1x 电源输入 (DC 12V 5A)
注意：Elgato Thunderbolt™ Dock 由单独的电源适配器供电，电源适配器已包含在包装盒内。
端口位置：

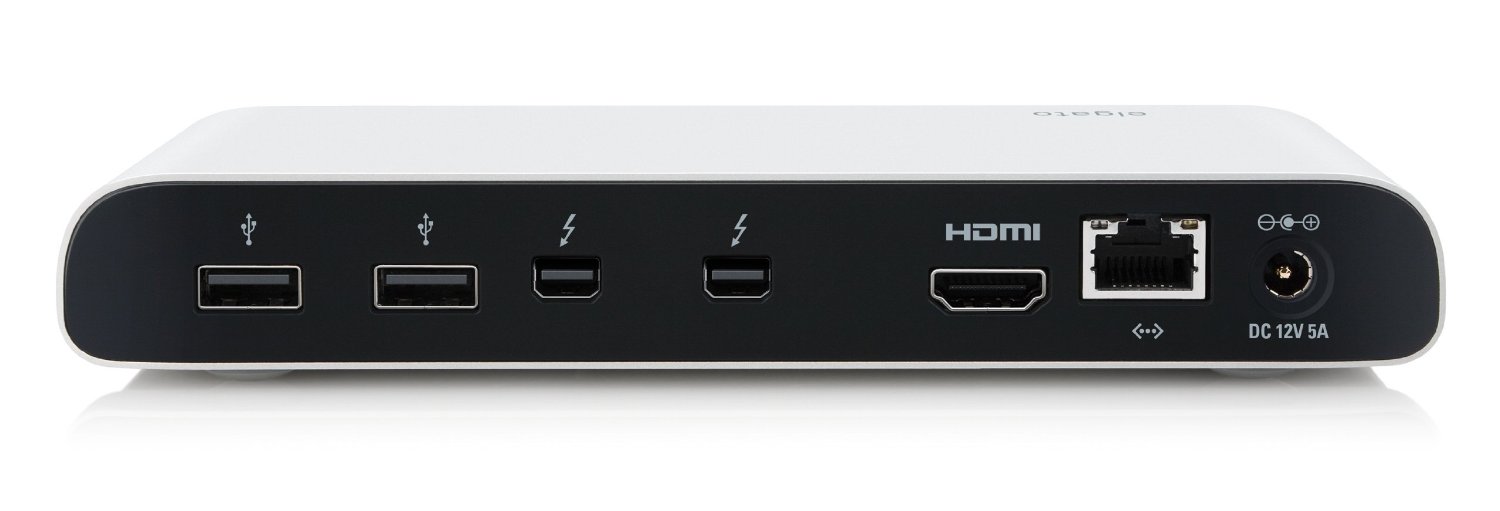

后面：
两个 SuperSpeed USB 3.0
两个 Thunderbolt
一个 HDMI
一个千兆以太网
一个电源 (12V 5A)
前面：
一个立体声耳机输出
一个麦克风输入
一个 SuperSpeed USB 3.0
规格
HDMI 端口
1x HDMI 1.4 输出 (最高 2560x1600 像素分辨率，符合 HDCP 标准)
内置 HDMI 端口可驱动您选择的显示器。无论您寻找的是专业级屏幕以满足色彩还原标准，还是无反光型号以应对办公室反光，或尺寸超群的显示器，最高达 2560x1600 像素的支持分辨率都能满足您的需求。
请注意：
可使用的分辨率和频率取决于 Mac 中的显卡和显示器本身。
要查找 Mac 中显卡的规格，您可以使用以下链接：
http://www.everymac.com/ultimate-mac-lookup/
http://www.mactracker.ca/
另请查看显示器的用户手册，了解其支持的分辨率和频率。
将显示器连接到 HDMI 端口后 Elgato Thunderbolt™ Dock，您可以通过转到 系统偏好设置 > 显示器 窗口来了解您的 Mac 和显示器支持的频率和分辨率。要查看您的 Mac 支持的所有分辨率，请按 Option 键，然后按 缩放 选项。
USB 端口
Elgato Thunderbolt™ Dock 有三个 USB 3.0 端口。其中两个位于背面，一个位于前面。
3x USB 3.0（5 Gb/s，支持总线供电设备、UASP 和 USB 2.0 兼容）
配备三个额外的超高速 USB 3.0 端口，即使拔下笔记本电脑后，您的工作区仍保持井井有条。放心，备份驱动器随时可在后台提供安全保护，无需因计算机的限制而反复拔插外围设备。更妙的是，Elgato Thunderbolt™ Dock 前面易于接近的 USB 端口使插入客户的 U 盘变得轻而易举，无需在完美放置的笔记本电脑两侧费力操作。
即使您的 Mac 仅配备标准 USB 2.0 端口，您也可以使用这些快速 USB 3.0 端口。
Thunderbolt™ 端口
Elgato Thunderbolt™ Dock 有两个 Thunderbolt™ 端口。
2x Thunderbolt™（10 Gb/s，双向输入/输出）
Elgato Thunderbolt™ Dock：一个用于连接到您的计算机，一个用于进一步扩展 Thunderbolt™ 的多功能性。连接高速外围设备，如 Elgato Thunderbolt™ Drive+，以利用无与伦比的性能；添加 Thunderbolt™ 转 FireWire 适配器以与您的旧式设备兼容；或连接额外的 Thunderbolt™ 显示器。您甚至可以连接另一个 Elgato Thunderbolt™ Dock。
以太网端口
Elgato Thunderbolt™ Dock 有一个千兆以太网端口。
1x RJ45 10/100/1000BASE-T 千兆以太网
有线网络连接比任何 Wi-Fi 都更快更可靠，使用 Elgato Thunderbolt™ Dock，您可以充分利用千兆以太网的全部性能。享受与服务器的高速连接、来自互联网的不间断下载和与同事的可靠文件传输 – 无需额外的适配器笨拙地挂在笔记本电脑一侧。
耳机端口
Elgato Thunderbolt™ Dock 有一个耳机端口。
1x 3.5mm 音频输出（模拟立体声，通过内置 DAC）
即使是您的耳机也可以随时连接，得益于 Elgato Thunderbolt™ Dock 内置的前置立体声音频端口。
麦克风端口
Elgato Thunderbolt™ Dock 有一个麦克风端口。
1x 3.5mm 麦克风输入（单声道，通过内置 DAC）
音频输入端口让您能够连接高质量的麦克风，用于清晰的会议通话或任何需要您的声音被听到的其他项目。
