以下文章适用于现已被视为遗留产品 (EOL) 状态且不再处于活跃开发中的软件。以下信息可能已过时、不再可用，或可能与当前 Elgato 产品的功能不符。 |
注意：Elgato Studio 软件也支持 EDID 更改。
某些 Elgato 设备具有更改 EDID 设置的功能。本文将介绍如何更改 EDID 设置、EDID 模式的功能以及推荐的设置。
仅在 Windows 上的 4K Capture Utility 中支持更改 EDID 设置。
目录
什么是 EDID？
EDID（扩展显示识别数据）是存储在接收视频信号的设备（如电视、显示器和采集卡）上的小型配置文件。
EDID 文件包含有关设备（电视/显示器）可以接受的信号类型的信息，例如分辨率、帧率、HDR 格式、位深、音频（立体声、多声道）等。
EDID 从显示设备传输到连接到显示器的设备（例如游戏机或计算机），以便游戏机或计算机知道可以发送给显示器的分辨率、帧率等。
了解有关 EDID 的更多信息 - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
具有 EDID 设置的设备
这些设备可以更改其 EDID 设置：
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
EDID 设置
EDID 设置位于 4K Capture Utility 设置中。

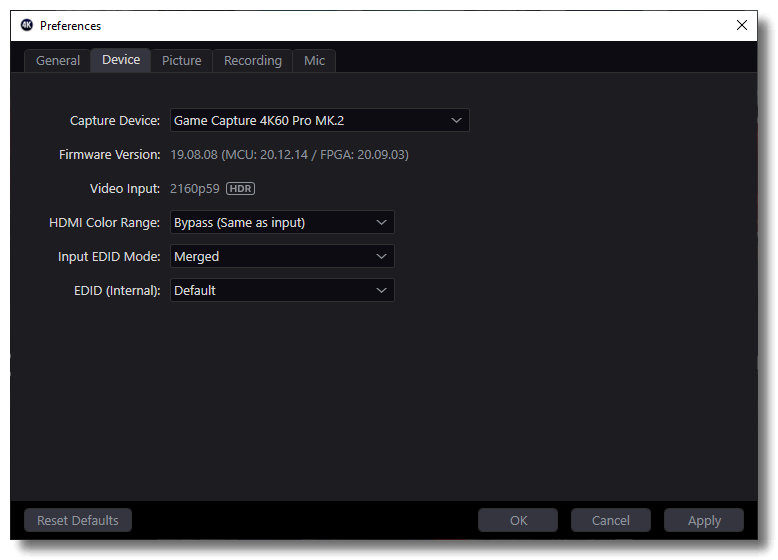

1) 在 4K Capture Utility 中点击"设置"。
2) 导航到"设备"选项卡
输入 EDID 模式
此设置将更改采集设备的 EDID 模式。
EDID 模式包括：合并、显示器、内部
EDID（内部）
选择内部 EDID 模式将使用的 EDID 文件。这也是可以使用自定义 EDID 文件的位置。自定义 EDID 文件必须采用 .bin 格式。
此设置仅在输入 EDID 模式设置为"内部"时生效。
EDID 模式
合并
这是默认 EDID 模式。
此模式将连接的电视/显示器的 EDID 与采集设备的功能相结合，以创建优化的 EDID。
推荐用于：典型的主机采集设置，其中电视或显示器连接到采集卡的 HDMI 输出。
内部
此模式将采集设备的 EDID 设置为由 EDID（内部）设置定义的文件。在此模式下，连接的电视/显示器功能将被忽略。
推荐用于：双 PC 采集设置，其中仅使用采集卡的 HDMI 输入，HDMI 输出未使用。
EDID 内部
此设置将选择在内部模式下使用的 EDID。
使用双 PC 设置时，建议的设置是使用与主游戏显示器分辨率相对应的 EDID 文件
- 如果游戏显示器是 1440p，请选择 1440p EDID。
- 如果游戏显示器是 1080p，请选择 1080p EDID。
通过从下拉菜单中选择"自定义"选项，可以支持自定义 EDID 文件。
支持 .bin 格式的有效 256 字节 EDID 文件。
警告
如果内部 EDID 定义了所连接显示器不支持的分辨率或帧率，可能会导致显示器显示黑屏、错误消息或无信号。
显示器
此模式将连接到采集卡输出的显示器的 EDID 复制到采集卡上。
推荐用于：如果合并 EDID 模式导致所连接显示器出现图像问题，请使用此设置。
警告：
如果显示器 EDID 定义了采集卡不支持的分辨率或帧率，采集设备信号可能显示不正确或根本不显示。
