Algunos dispositivos Elgato tienen la capacidad de cambiar sus configuraciones EDID. Este artículo explicará cómo cambiar la configuración EDID, qué hacen los modos EDID y las configuraciones recomendadas.
Cambiar la configuración EDID solo es compatible con 4K Capture Utility en Windows.
Tabla de Contenidos
¿Qué es EDID?
EDID (Extended Display Identification Data) es un pequeño archivo de configuración que se almacena en dispositivos que reciben señales de video, como televisores, monitores y tarjetas de captura.
El archivo EDID contiene información sobre el tipo de señal que el dispositivo (TV/Monitor) puede aceptar, como resolución, tasa de cuadros, formato HDR, profundidad de bits, audio (estéreo, multicanal) y mucho más.
El EDID se transmite desde el dispositivo de visualización al dispositivo que está conectado a la pantalla, como una consola o computadora, para que la consola o computadora sepa qué resoluciones, tasas de cuadros, etc., puede enviar a la pantalla.
Aprende más sobre EDID - https://es.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivos con configuraciones EDID
Estos dispositivos pueden cambiar su configuración EDID:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Configuraciones EDID

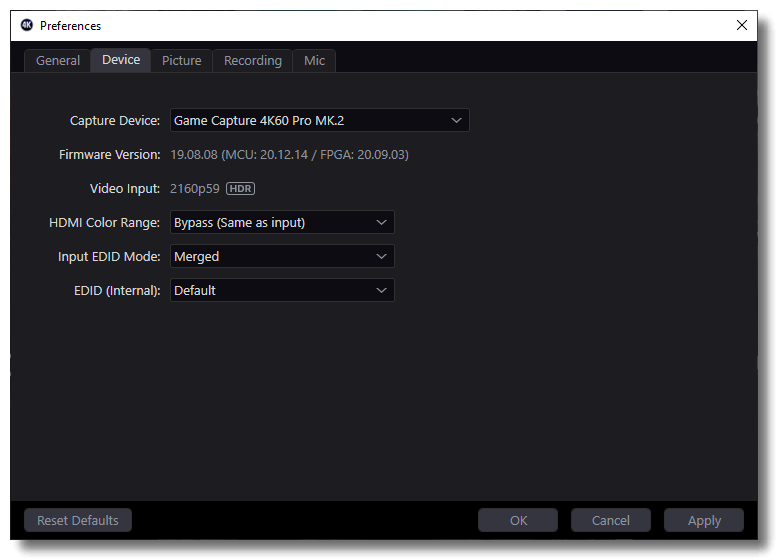

Las configuraciones EDID se encuentran en la configuración de 4K Capture Utility.
1) Abre la Configuración
2) Navega a la pestaña Dispositivo
Modo EDID de Entrada
Esta configuración cambiará el modo EDID de los dispositivos de captura.
Los modos EDID incluyen: Combinado, Pantalla, Interno
EDID (Interno)
Selecciona el archivo EDID que usará el modo EDID Interno. Aquí también se pueden usar archivos EDID personalizados. Los archivos EDID personalizados deben estar en formato .bin.
Esta configuración entra en efecto solo cuando el modo EDID de Entrada está configurado en Interno.
Modos EDID
Combinado
Este es el modo EDID predeterminado.
Este modo combina el EDID del televisor/monitor conectado y las capacidades del dispositivo de captura para crear un EDID optimizado.
Recomendado para: Configuración típica de captura de consola donde un televisor o monitor está conectado a la salida HDMI de la tarjeta de captura.
Interno
Este modo establece el EDID del dispositivo de captura al archivo definido por la configuración EDID (Interno). En este modo se ignoran las capacidades del televisor/monitor conectado.
Recomendado para: Configuración de captura de doble PC donde solo se utiliza la entrada HDMI de la tarjeta de captura y la salida HDMI no se usa.
EDID Interno
Esta configuración seleccionará el EDID a usar en el modo Interno.
Cuando se utiliza una configuración de doble PC, la configuración sugerida es usar el archivo EDID que corresponde a la resolución del monitor principal de juegos
- Si el monitor de juegos es 1440p, seleccione el EDID de 1440p.
- Si el monitor de juegos es 1080p, seleccione el EDID de 1080p.
Los archivos EDID personalizados son compatibles eligiendo la opción Personalizado del menú desplegable.
Se admiten archivos EDID válidos de 256 bytes en formato .bin.
Advertencia
Si el EDID interno define una resolución o una tasa de fotogramas no compatible con la pantalla conectada, puede resultar en que la pantalla muestre una pantalla negra, un mensaje de error o sin señal.
Pantalla
Este modo copia el EDID de la pantalla conectada a la salida de la tarjeta de captura en la tarjeta de captura.
Recomendado para: Use esta configuración si el modo EDID Combinado está causando problemas de imagen con la pantalla conectada.
Advertencia:
Si el EDID de la pantalla define una resolución o una tasa de fotogramas no compatible con la tarjeta de captura, la señal del dispositivo de captura puede aparecer incorrecta o no aparecer en absoluto.
