PCIe est une interface physique permettant de connecter des appareils haute vitesse tels que les cartes graphiques, les cartes réseau, les adaptateurs de stockage et les appareils de capture à un PC de bureau.

Cet article n'est pas exhaustif sur PCIe. Il vous permettra de comprendre les bases pour vous assurer que vous savez quels emplacements et quelles configurations d'appareils PCIe votre PC supportera.

Pour en savoir plus sur PCIe, consultez https://en.wikipedia.org/wiki/PCI_Express.

Table des matières

• Que signifie PCIe ?
• Génération PCIe
• Taille d'emplacement PCIe / Largeur de voie
• Comment identifier la taille d'emplacement PCIe
• Comment lire les spécifications PCIe
• Elgato Spécifications des produits PCIe
• Exemples de configuration avec les appareils de capture Elgato
• PCIe et M.2

Que signifie PCIe ?

PCIe est l'abréviation de Peripheral Component Interconnect Express.

PCIe dispose de diverses spécifications différentes.

Génération

La génération PCIe fait référence à des normes mises à jour, permettant des vitesses plus rapides. Les générations PCIe sont désignées par PCIe 2.0, PCIe 3.0 et PCIe 4.0. Au moment de la rédaction de cet article, PCIe 5.0 est la génération la plus récente.

Comme USB, PCIe est rétrocompatible. Cela signifie qu'un appareil nécessitant PCIe 2.0 fonctionnera dans un emplacement PCIe 3.0 ou PCIe 4.0.

Taille d'emplacement / Largeur de voie

Taille d'emplacement fait référence à la taille de l'emplacement physique PCIe.

Largeur de voie fait référence au nombre de voies PCIe supportées par l'emplacement physique. Les emplacements plus grands peuvent supporter plus de voies, permettant des vitesses plus élevées. Cependant, tous les appareils n'utiliseront pas toutes les voies fournies par un emplacement.

Le plus petit emplacement PCIe fonctionnera à x1 vitesse, tandis qu'un emplacement PCIe de taille normale fonctionnera à x16.

Les emplacements PCIe x16 sont généralement destinés à être utilisés avec les cartes graphiques. Les emplacements PCIe 1x sont généralement destinés aux cartes complémentaires plus petites comme les adaptateurs Wifi, les adaptateurs USB ou les appareils de capture à bande passante inférieure tels que HD60 Pro.

Comme USB, PCIe est rétrocompatible. Cela signifie qu'un appareil nécessitant une taille d'emplacement x4 fonctionnera dans une taille d'emplacement x8 ou la taille de l'emplacement x16 voie.

Remarque : Sur certaines cartes mères, un emplacement PCIe peut être physiquement un emplacement x16 de taille complète pour supporter un appareil de taille complète, mais n'avoir que les broches pour connecter électriquement deux, quatre ou huit voies. Consultez le manuel de votre carte mère ou le fabricant de la carte mère pour vous assurer qu'elle supporte la largeur de voie appropriée pour l'appareil PCIe.

Comment identifier la taille de l'emplacement PCIe

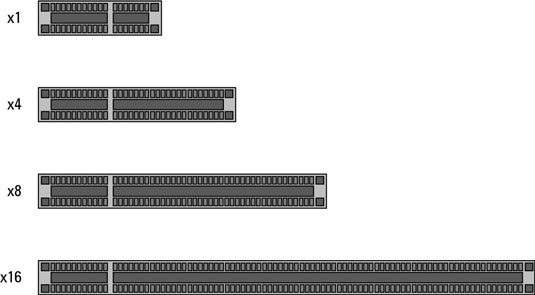

L'image ci-dessous montre les quatre types de tailles d'emplacements PCIe qui font partie de la spécification PCIe.

Comment lire les spécifications PCIe

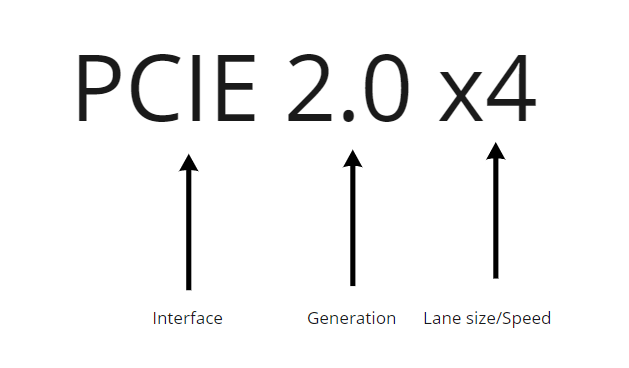

Le graphique ci-dessous montre comment lire une spécification PCIe lorsqu'elle est écrite.

Elgato Spécifications du produit PCIe

Voici les spécifications PCIe des produits PCIe de Elgato.

HD60 Pro

• PCIe 2.0 x1

4K60 Pro et 4K60 Pro MK.2

• PCIe 2.0 x4

Cam Link Pro

• PCIe 2.0 x4

4K Pro

• PCIe 2.0 x4

Exemples avec les appareils de capture Elgato

Elgato dispose de plusieurs appareils PCIe.

HD60 Pro (Fin de vie) est un appareil PCIe 2.0 x1.

Game Capture 4K Pro est un appareil PCIe 2.0 x4.

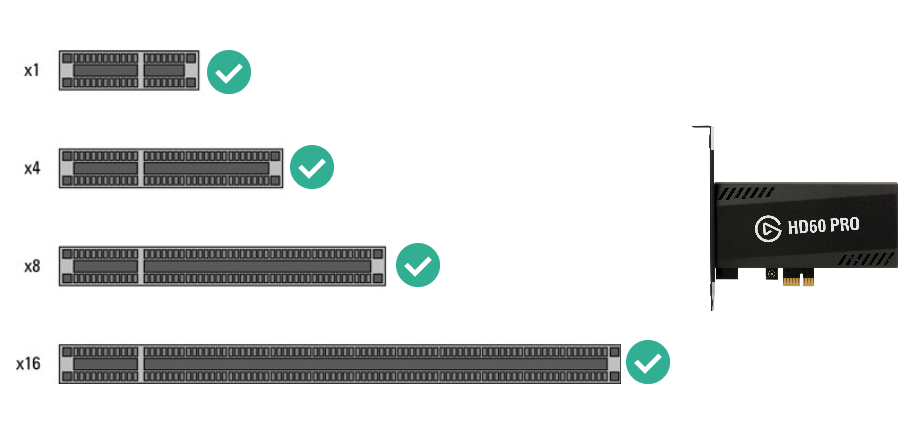

Game Capture HD60 Pro

Dans cet exemple, HD60 Pro fonctionne dans n'importe quel emplacement, car il nécessite un emplacement minimum de taille x1 et une vitesse correspondante.

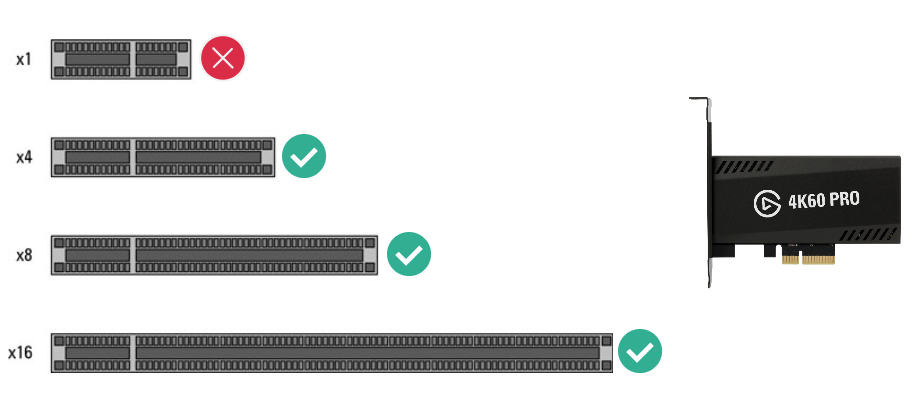

Game Capture 4K60 Pro

Dans cet exemple, 4K60 Pro ne fonctionne pas dans l'emplacement x1 en raison de la taille de l'emplacement ainsi que de la vitesse requise.

Game Capture 4K60 Pro MK.2

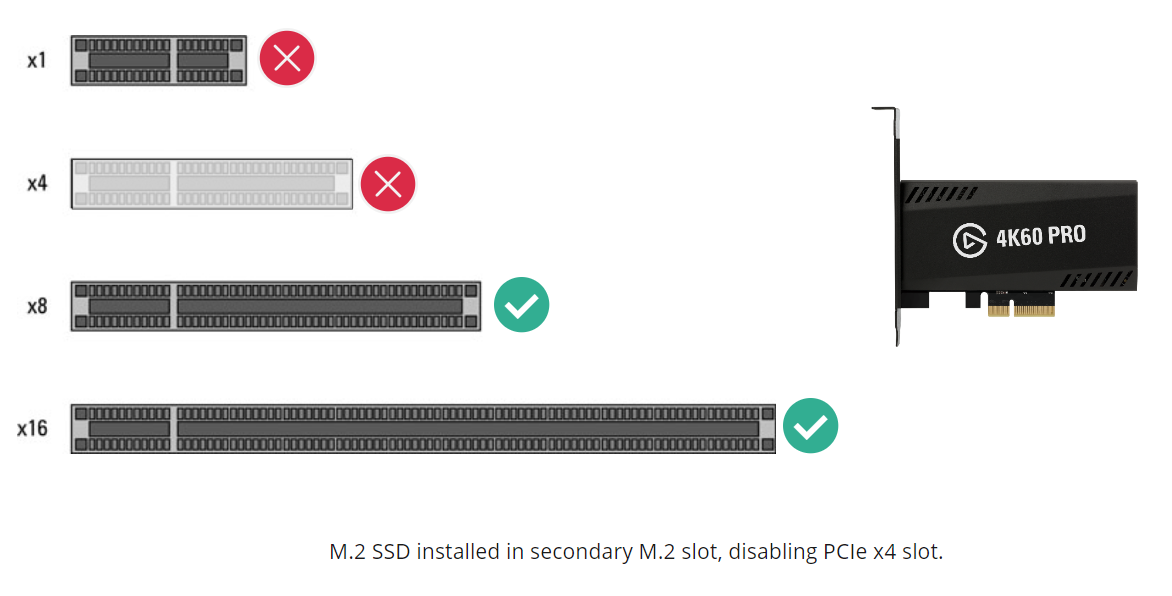

Dans cet exemple, un SSD M.2 est installé et l'emplacement PCIe x4 a été désactivé en raison des restrictions de la carte mère. 4K60 Pro ne fonctionnera pas dans l'emplacement x4. Il peut toujours être utilisé dans l'emplacement x8 et x16 disponibles.

Game Capture 4K60 Pro MK.2

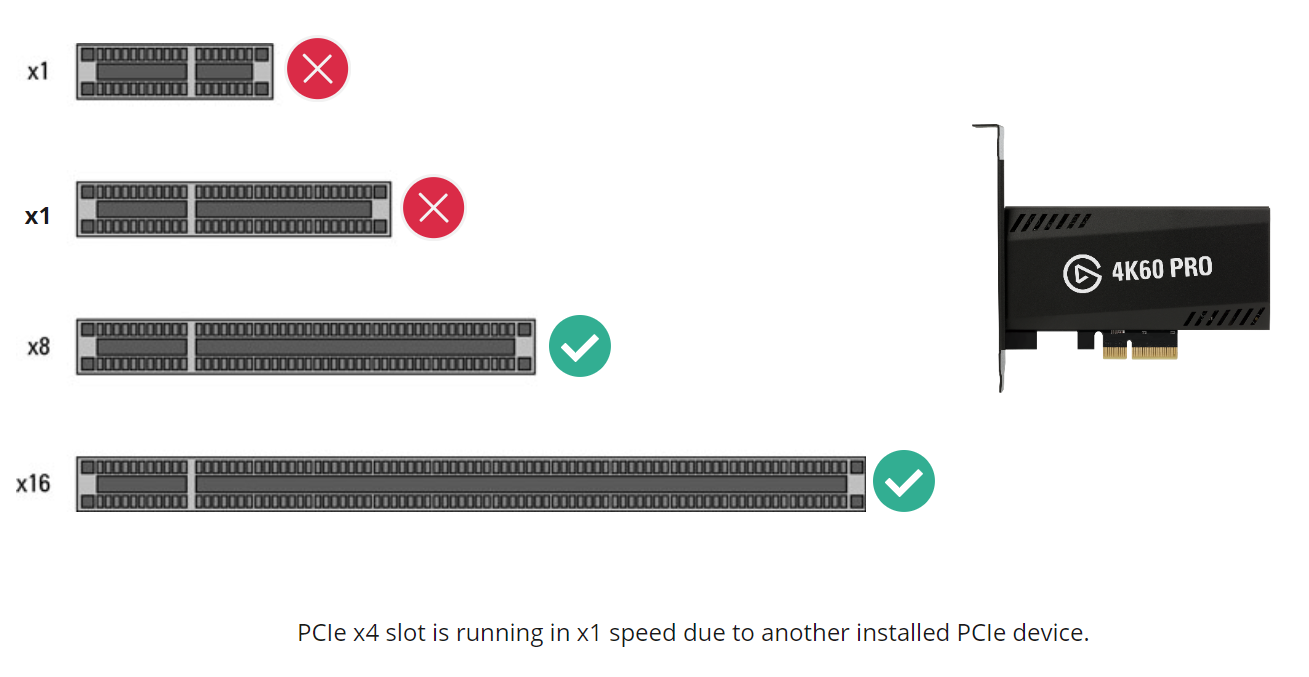

Dans cet exemple, un autre appareil PCIe est installé, utilisant plus de voies PCIe. En raison de la disposition de la carte mère, la vitesse de la voie x4 est réduite à x1. 4K60 Pro peut toujours être installé dans cet emplacement, cependant il ne fonctionnera pas correctement en raison de la vitesse réduite.

PCIe et M.2

M.2 est une norme d'interface basée sur PCIe. PCIe et M.2 partagent la même bande passante disponible.

Les fabricants de cartes mères disposent d'un nombre limité de voies PCIe en fonction du chipset et du processeur utilisés. Ils déterminent le nombre d'emplacements PCIe et d'emplacements M.2 qui seront sur la carte mère et la vitesse à laquelle ces emplacements fonctionnent.

Certains fabricants de cartes mères ajouteront plus d'emplacements PCIe et d'emplacements M.2 que de voies PCIe disponibles. Cela signifie que lorsqu'un SSD M.2 est utilisé, un emplacement PCIe peut être désactivé. Ou inversement, lorsqu'un emplacement PCIe est utilisé, l'interface M.2 est désactivée. La même chose peut se produire avec les ports SATA ou eSATA.

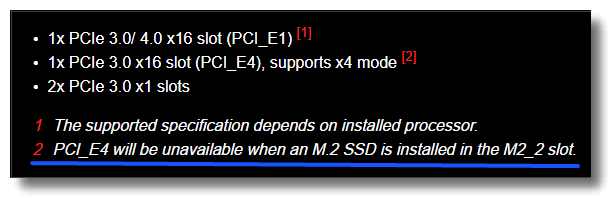

Dans cet exemple avec la carte mère MSI B550M Mortar, lorsqu'un SSD M.2 est installé, l'emplacement PCIe x4 sera désactivé.

Notez également comment la spécification suggère qu'il s'agit d'un emplacement PCIe 3.0 x16 de taille complète, cependant il ne supporte que jusqu'à une vitesse x4.

Veuillez consulter le manuel de votre carte mère pour savoir quelle combinaison d'interfaces peut fonctionner en même temps.

Si une assistance est nécessaire, n'hésitez pas à nous contacter via le widget sur la droite.
