L'article suivant concerne un logiciel qui est maintenant considéré comme Statut Legacy (EOL) et n'est plus en développement actif. Les informations ci-dessous peuvent être obsolètes, ne plus être disponibles ou ne pas correspondre à ce qui est possible avec les produits Elgato actuels. |
Remarque: Le logiciel Elgato Studio prend également en charge les modifications EDID.
Certains appareils Elgato ont la capacité de modifier leurs paramètres EDID. Cet article explique comment modifier le paramètre EDID, ce que font les modes EDID et les paramètres recommandés.
La modification des paramètres EDID est prise en charge uniquement dans 4K Capture Utility sur Windows.
Table des matières
Qu'est-ce que l'EDID ?
L'EDID (Extended Display Identification Data) est un petit fichier de configuration stocké sur les appareils qui reçoivent des signaux vidéo, tels que les téléviseurs, les moniteurs et les cartes de capture.
Le fichier EDID contient des informations sur le type de signal que l'appareil (TV/Moniteur) peut accepter, telles que la résolution, la fréquence d'images, le format HDR, la profondeur de bits, l'audio (stéréo, multi-canal), et bien plus encore.
L'EDID est transmis de l'appareil d'affichage à l'appareil qui y est connecté, comme une console ou un ordinateur, afin que la console ou l'ordinateur sache quelles résolutions, fréquences d'images, etc. il peut envoyer à l'affichage.
En savoir plus sur l'EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Appareils avec paramètres EDID
Ces appareils peuvent avoir leur paramètre EDID modifié :
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Paramètres EDID

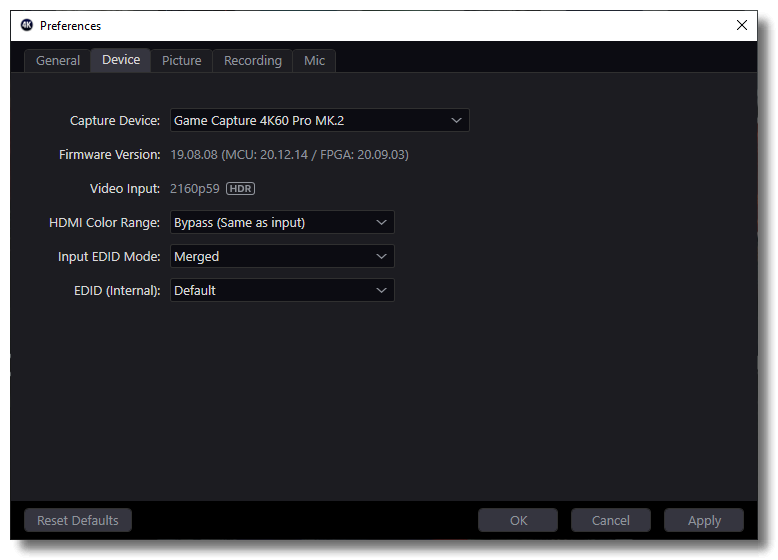

Les paramètres EDID sont situés dans les paramètres de 4K Capture Utility.
1) Cliquez sur Paramètres dans 4K Capture Utility.
2) Accédez à l'onglet Appareil
Mode EDID d'entrée
Ce paramètre modifiera le mode EDID de l'appareil de capture.
Les modes EDID incluent : Fusionné, Affichage, Interne
EDID (Interne)
Sélectionnez le fichier EDID que le mode EDID Interne utilisera. C'est également ici que les fichiers EDID personnalisés peuvent être utilisés. Les fichiers EDID personnalisés doivent être au format .bin.
Ce paramètre n'est effectif que lorsque le mode EDID d'entrée est défini sur Interne.
Modes EDID
Fusionné
Il s'agit du mode EDID par défaut.
Ce mode combine l'EDID du téléviseur/moniteur connecté et les capacités du dispositif de capture pour créer un EDID optimisé.
Recommandé pour: Configuration typique de capture de console où un téléviseur ou un moniteur est connecté à la sortie HDMI de la carte de capture.
Interne
Ce mode définit l'EDID du dispositif de capture sur le fichier défini par le paramètre EDID (Interne). Dans ce mode, les capacités du téléviseur/moniteur connecté sont ignorées.
Recommandé pour: Configuration de capture dual-PC où seule l'entrée HDMI de la carte de capture est utilisée et la sortie HDMI n'est pas utilisée.
EDID Interne
Ce paramètre sélectionnera l'EDID à utiliser dans le mode Interne.
Lors de l'utilisation d'une configuration dual-PC, la configuration suggérée consiste à utiliser le fichier EDID qui correspond à la résolution du moniteur de jeu principal
- Si le moniteur de jeu est en 1440p, sélectionnez l'EDID 1440p.
- Si le moniteur de jeu est en 1080p, sélectionnez l'EDID 1080p.
Les fichiers EDID personnalisés sont pris en charge en sélectionnant l'option Personnalisé dans le menu déroulant.
Les fichiers EDID valides de 256 octets au format .bin sont pris en charge.
Avertissement
Si l'EDID interne définit une résolution ou une fréquence d'images non prise en charge par l'écran connecté, cela peut entraîner l'affichage d'un écran noir, d'un message d'erreur ou l'absence de signal.
Affichage
Ce mode copie l'EDID de l'écran connecté à la sortie de la carte de capture sur la carte de capture.
Recommandé pour: Utilisez ce paramètre si le mode EDID fusionné cause des problèmes d'image avec l'écran connecté.
Avertissement :
Si l'EDID de l'écran définit une résolution ou une fréquence d'images non prise en charge par la carte de capture, le signal du dispositif de capture peut sembler incorrect ou ne pas apparaître du tout.
